@ Adriano: il mandrino ISO 30 l'ho comprato su e-bay in germania, costa la metà che non quì, se dovessi tornare indietro prenderei mandrino e pinze ER30 perchè si può arrivare a stringere fino
a 16/18 mi pare.
@ Carlo: si le spalle dell'albero le ho saldate col castolin 40% di argento.

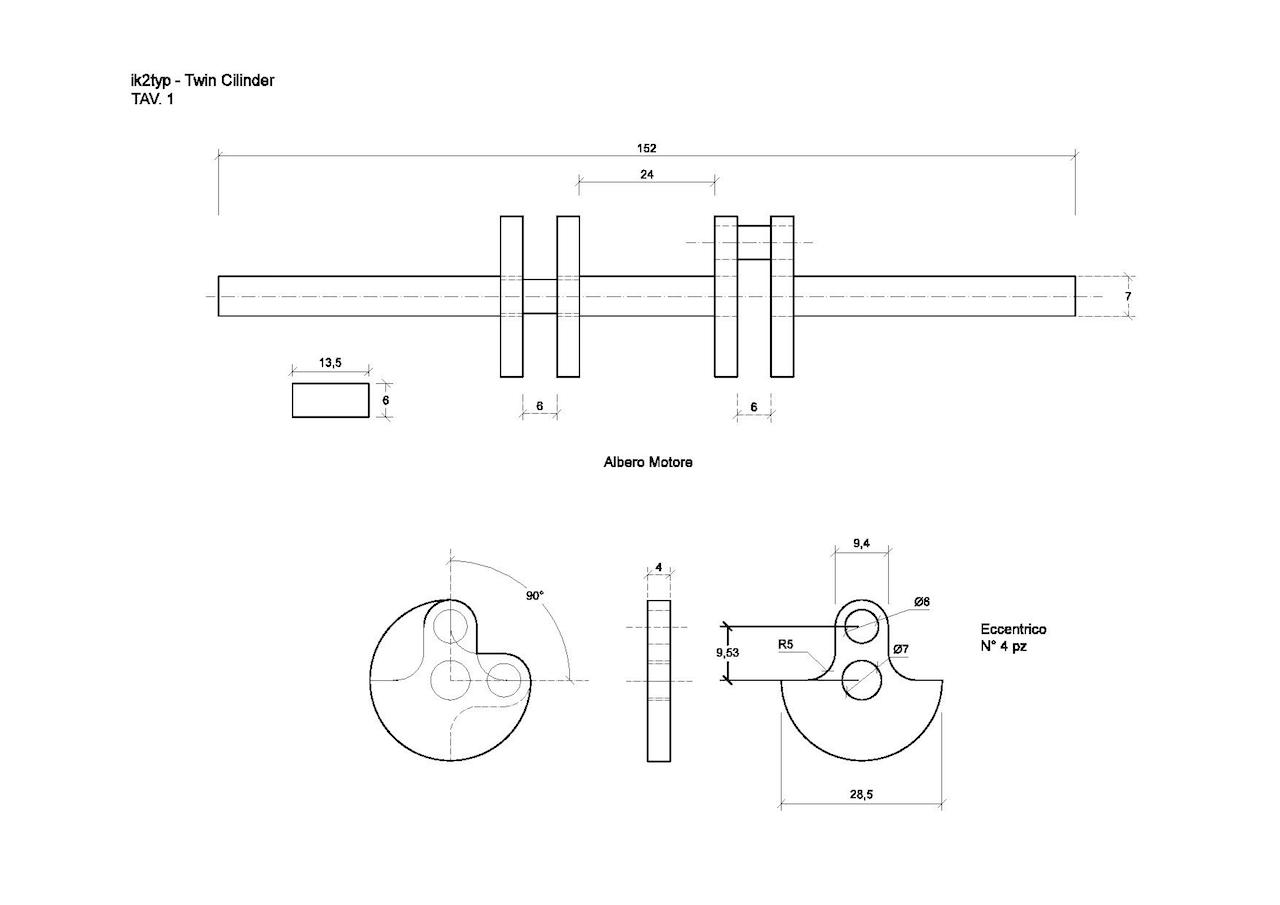

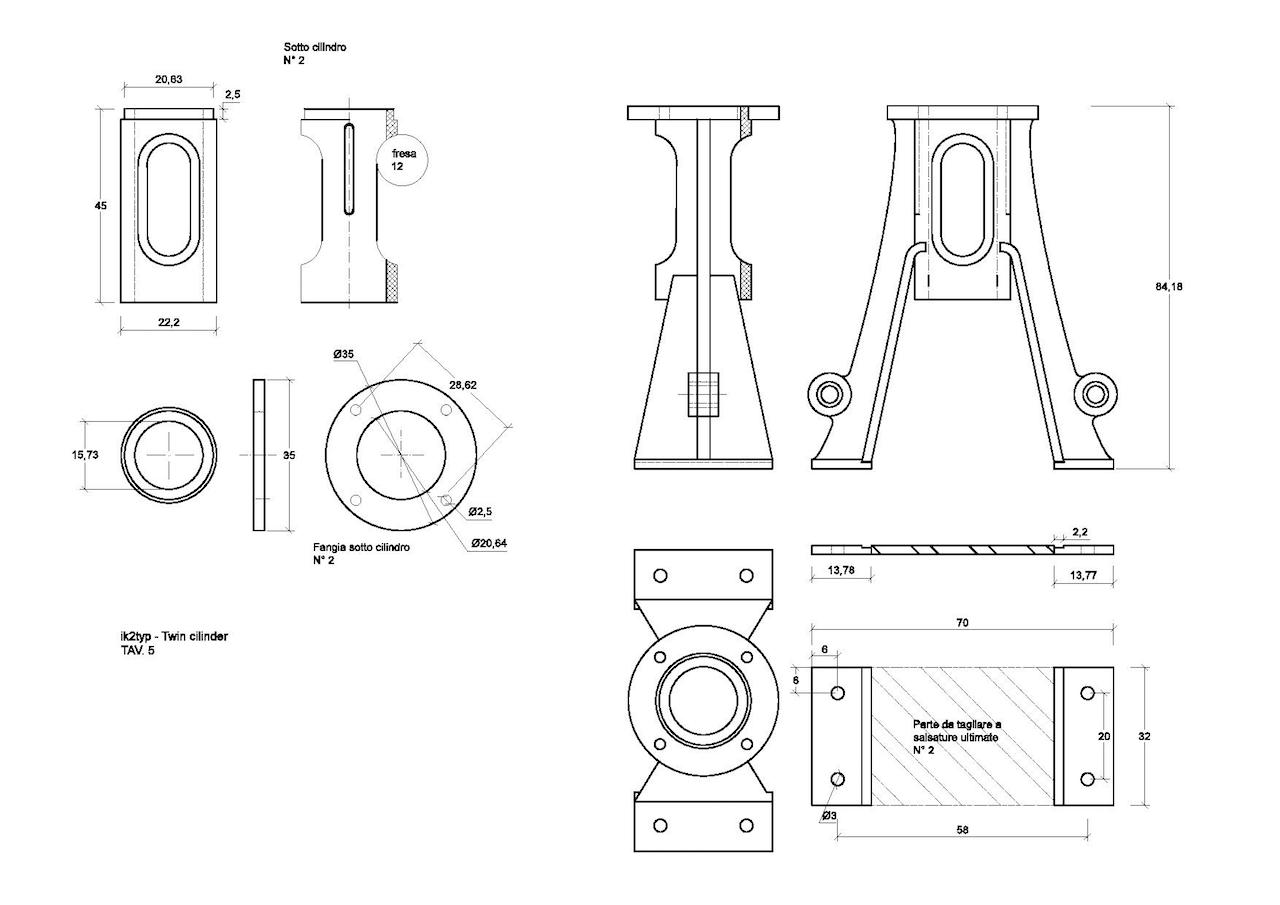

Per quanto riguarda il motore in costruzione, mi scuso se ci saranno delle incongruenze nelle quote vi prego di segnalarmeno che provvederò alla correzzione, per quanto riguarda la qualità grafica dei disegni purtroppo una buona parte si perde nella conversione da .pdf a .Jpg io uso un convertitore on line, alcune linee sono più marcate o sottili di quelle originali.
Ad ogni modo farò del mio meglio perchè non sono un disegnatore sgamato.
GRAZIE
Fede

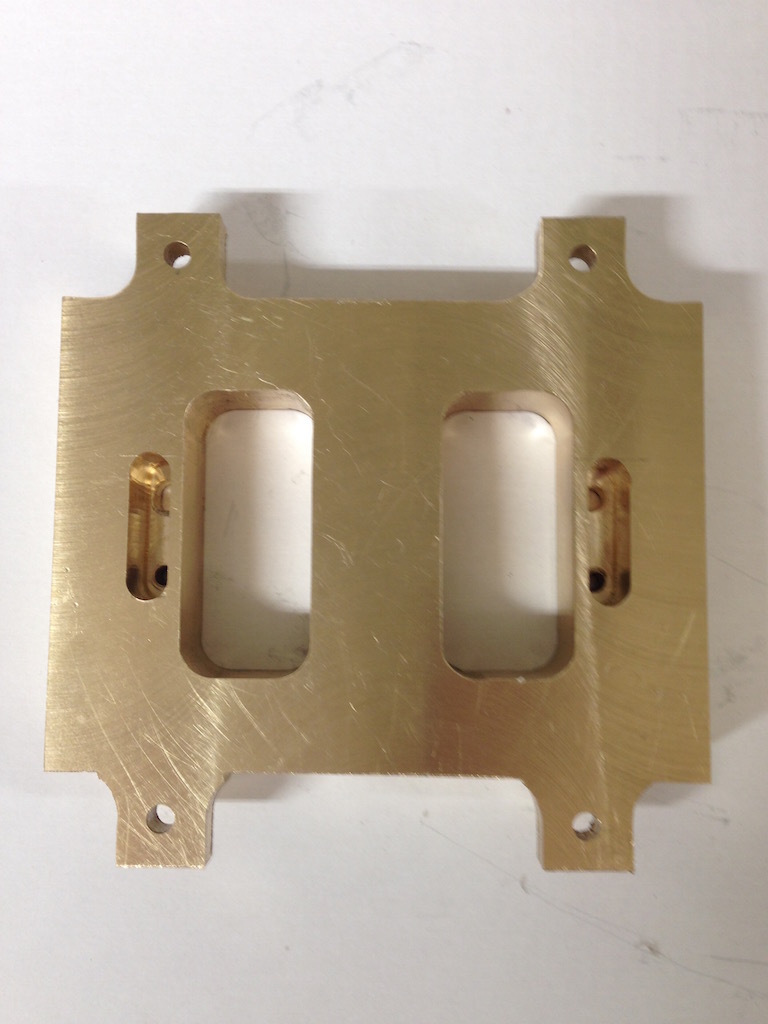

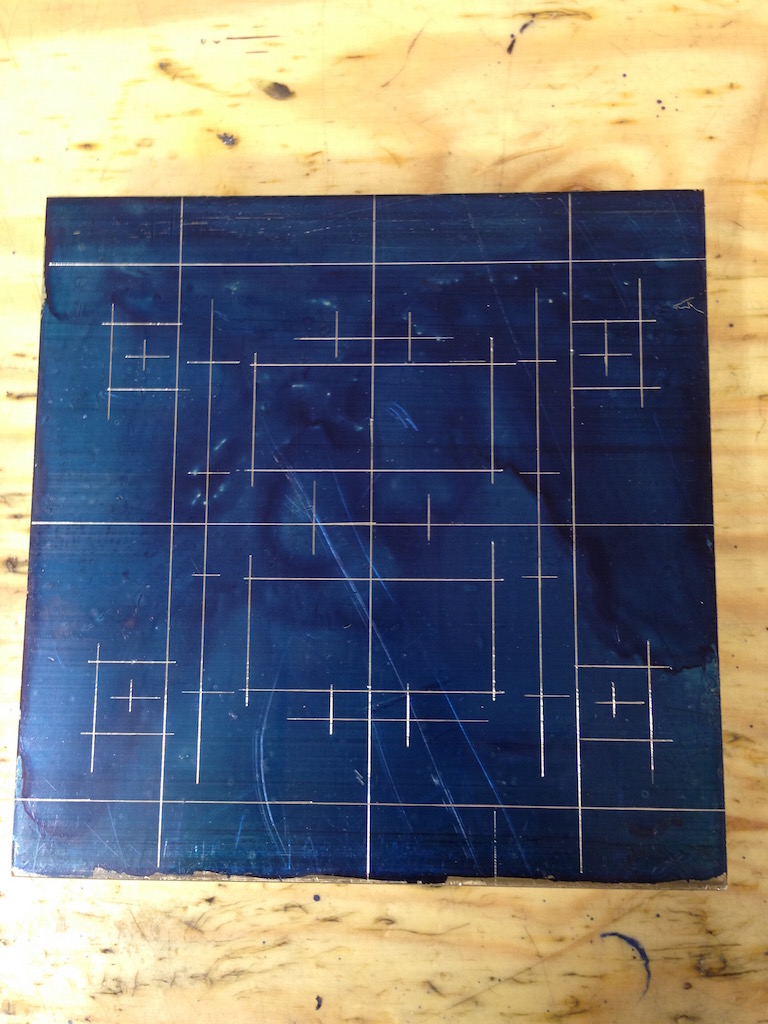

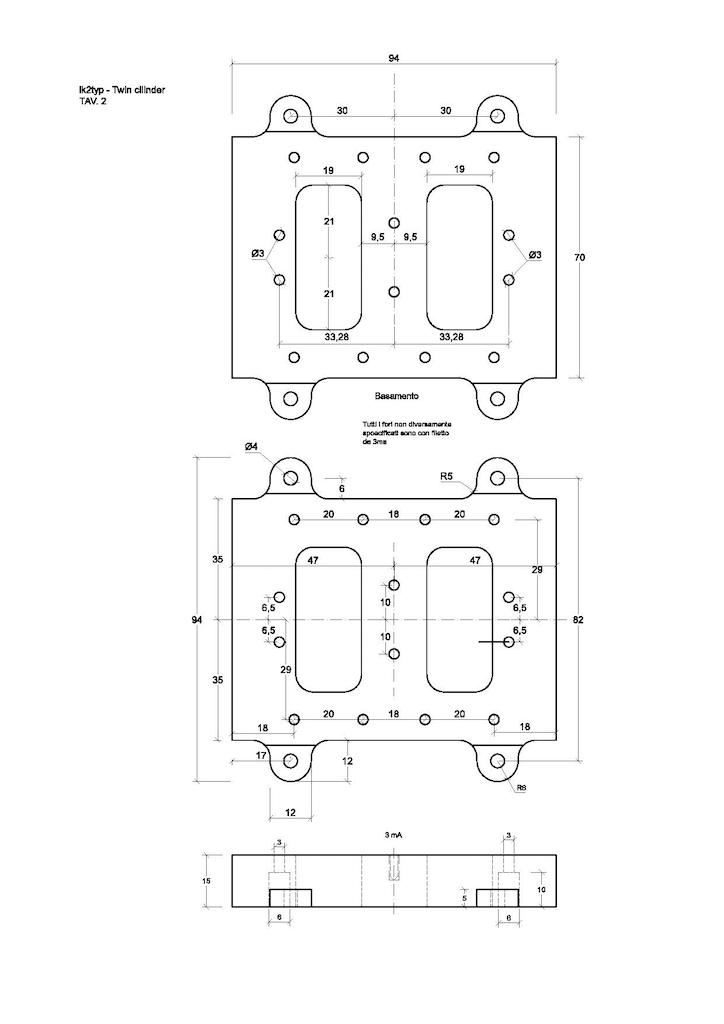

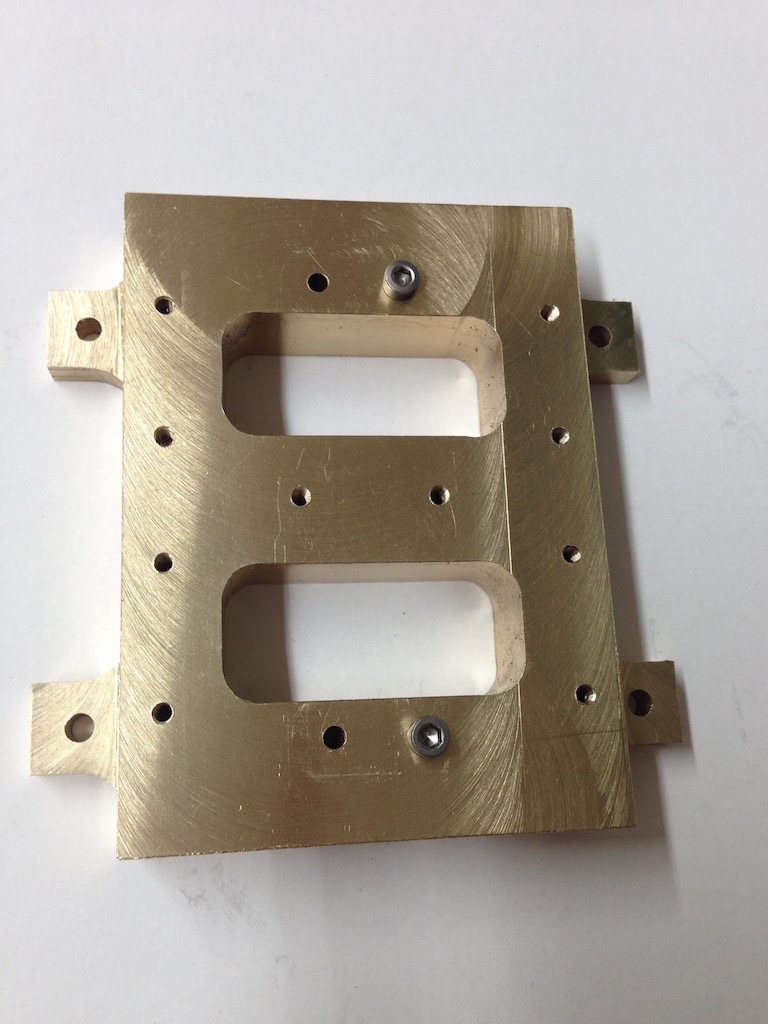

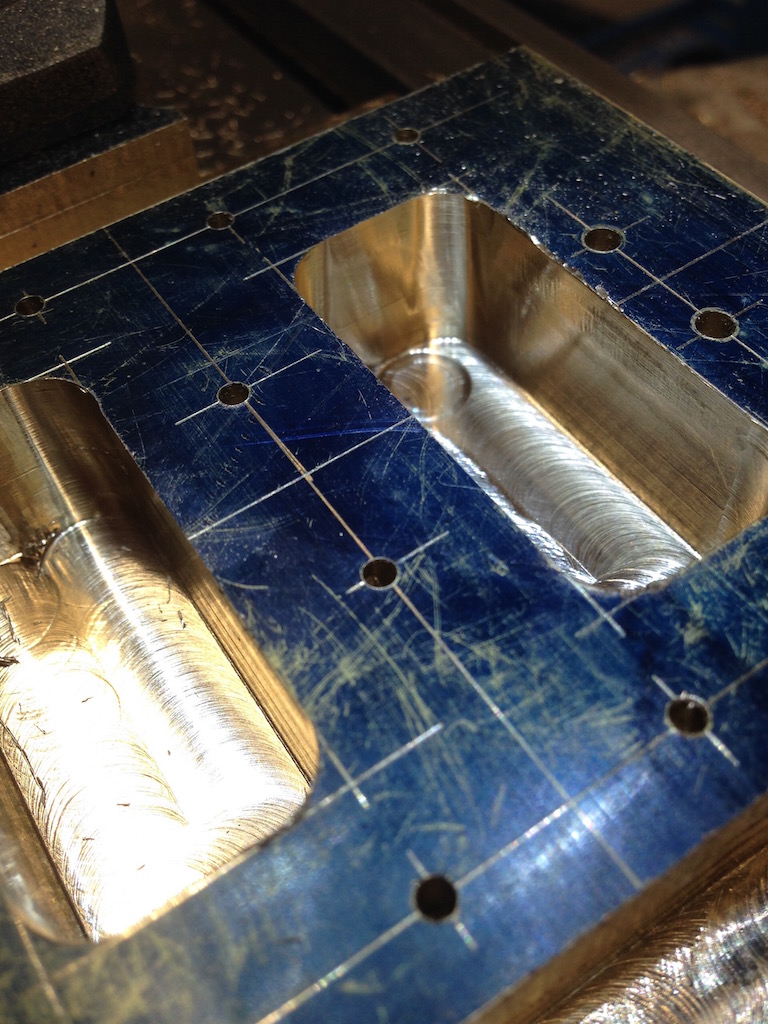

Ecco alcune foto della lavorazione del basamento che forse sarebbe stato meglio realizzarlo di qulche millimetro più basso.

Spettacolo
Ottimo lavoro, come esegui le lavorazioni con la fresa a CNC ?
I deisegni sarebbero disponibili anche in dxf o dwg ?

Saluti

Carlo

Riecco alcune foto perche credo di aver fatto un po di confusione.

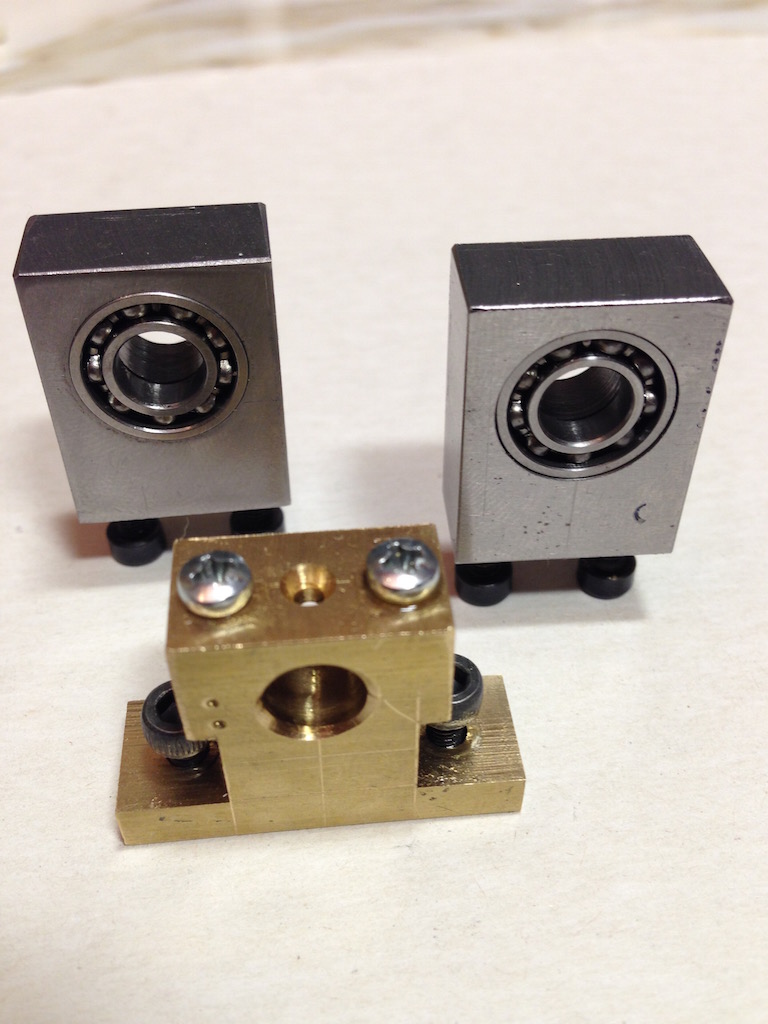

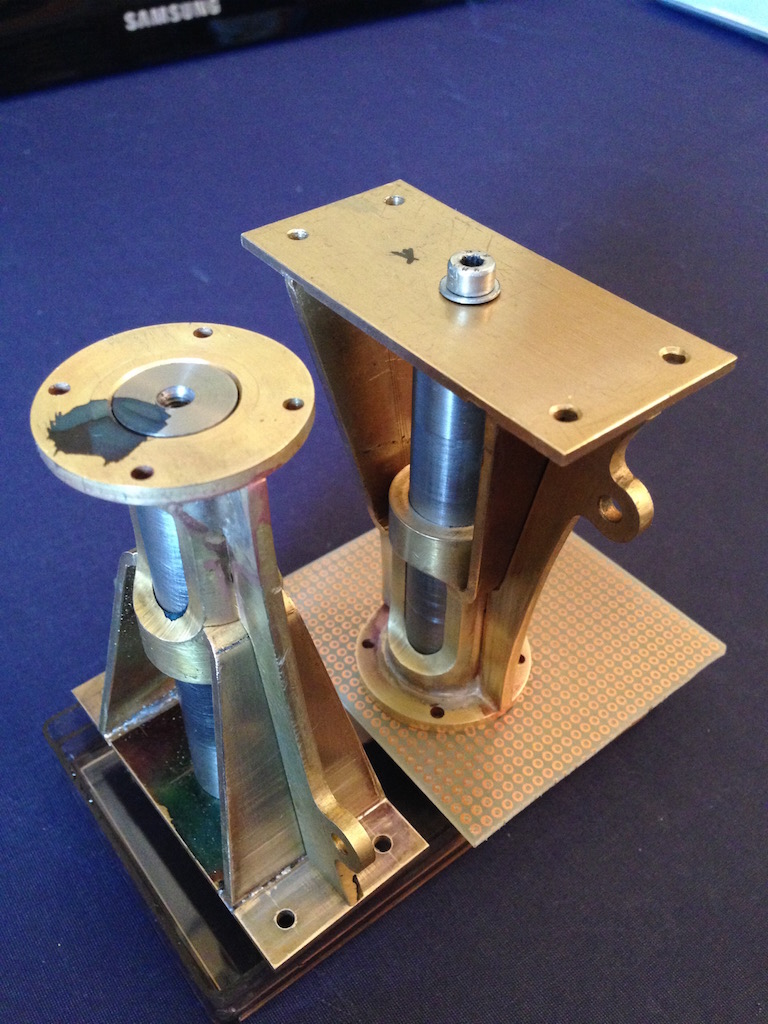

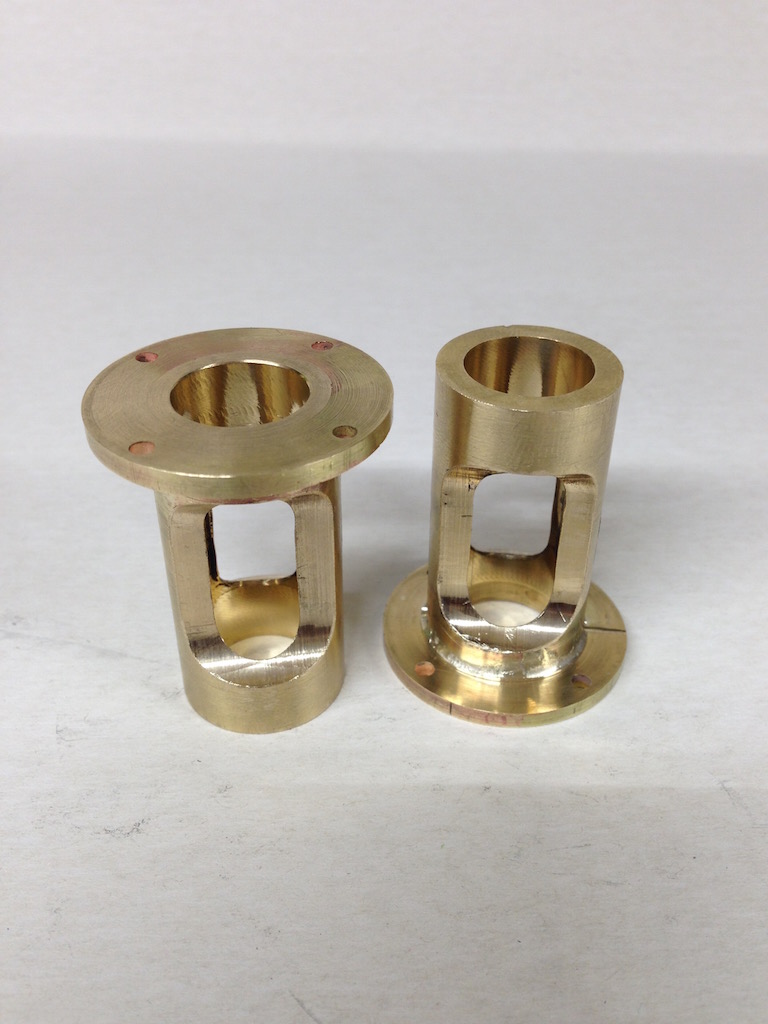

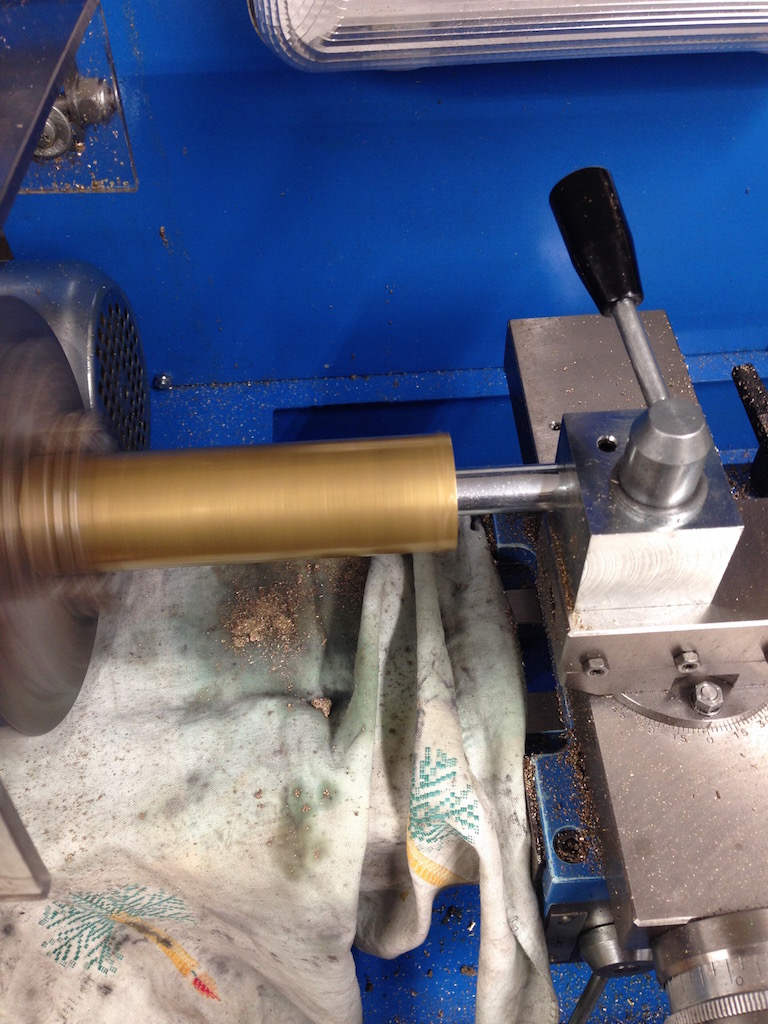

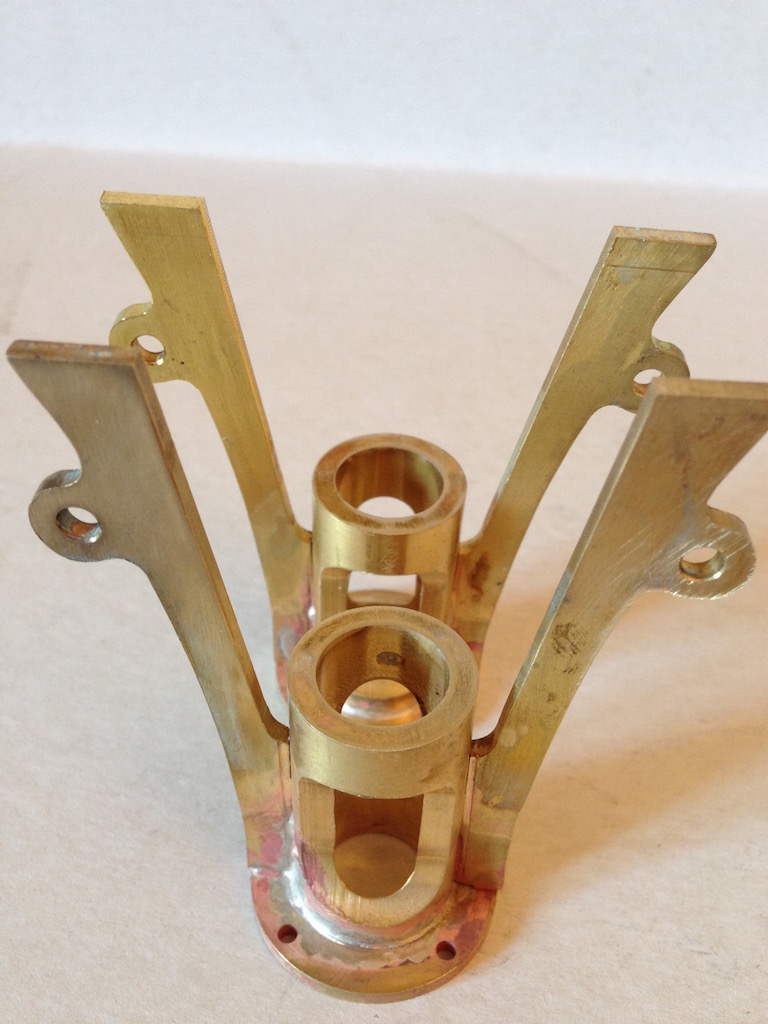

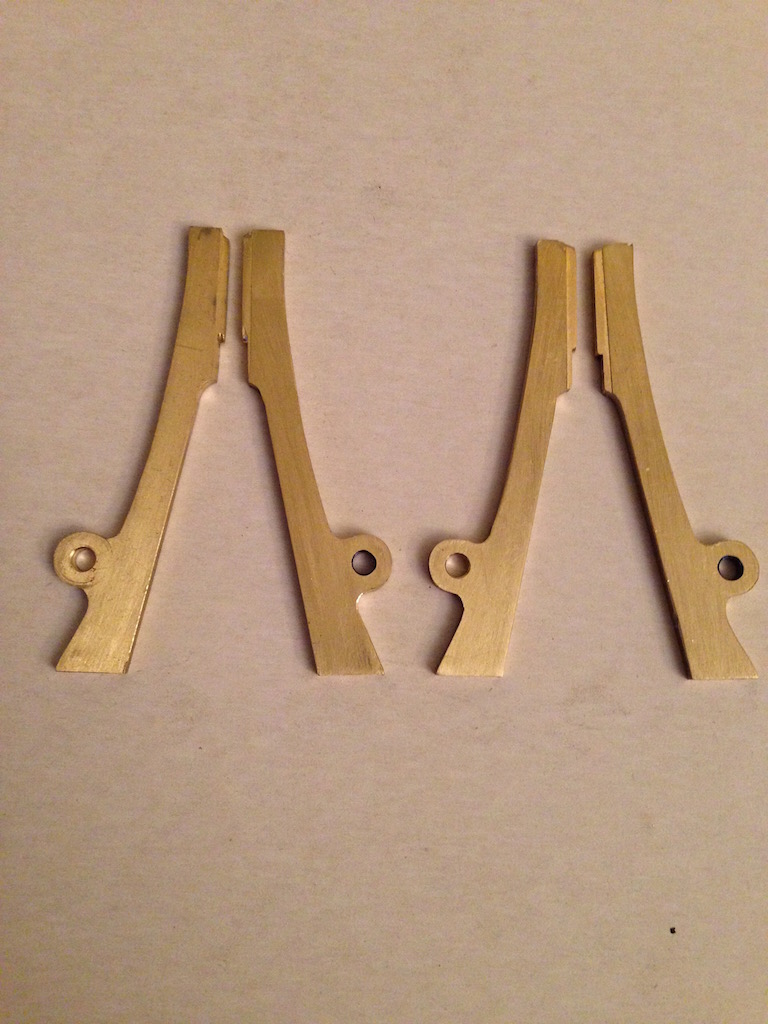

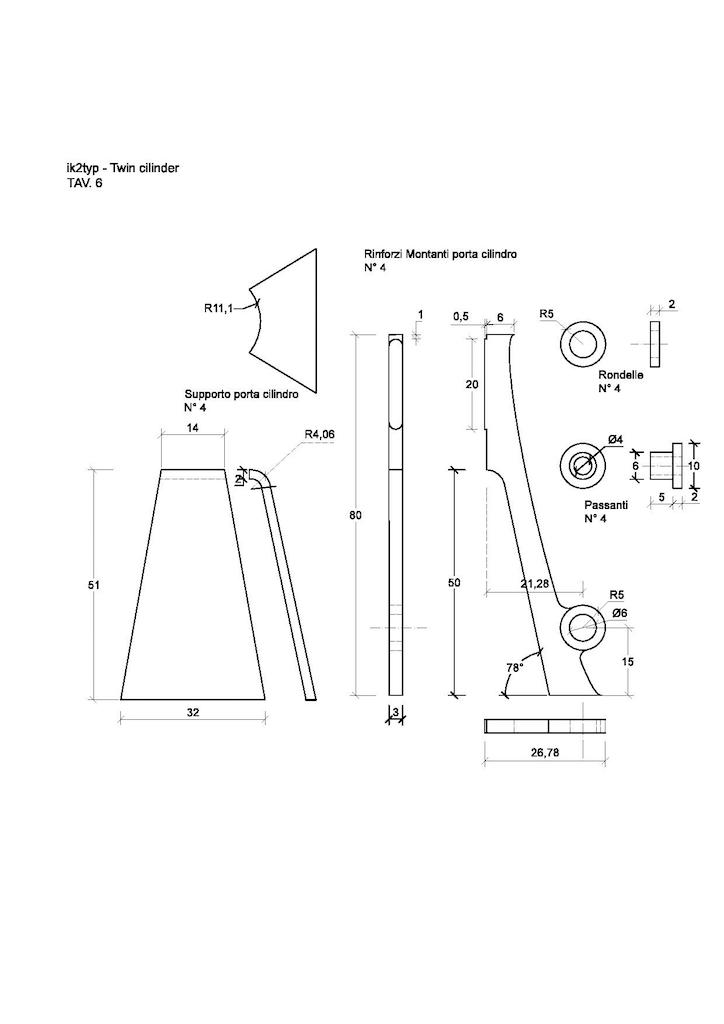

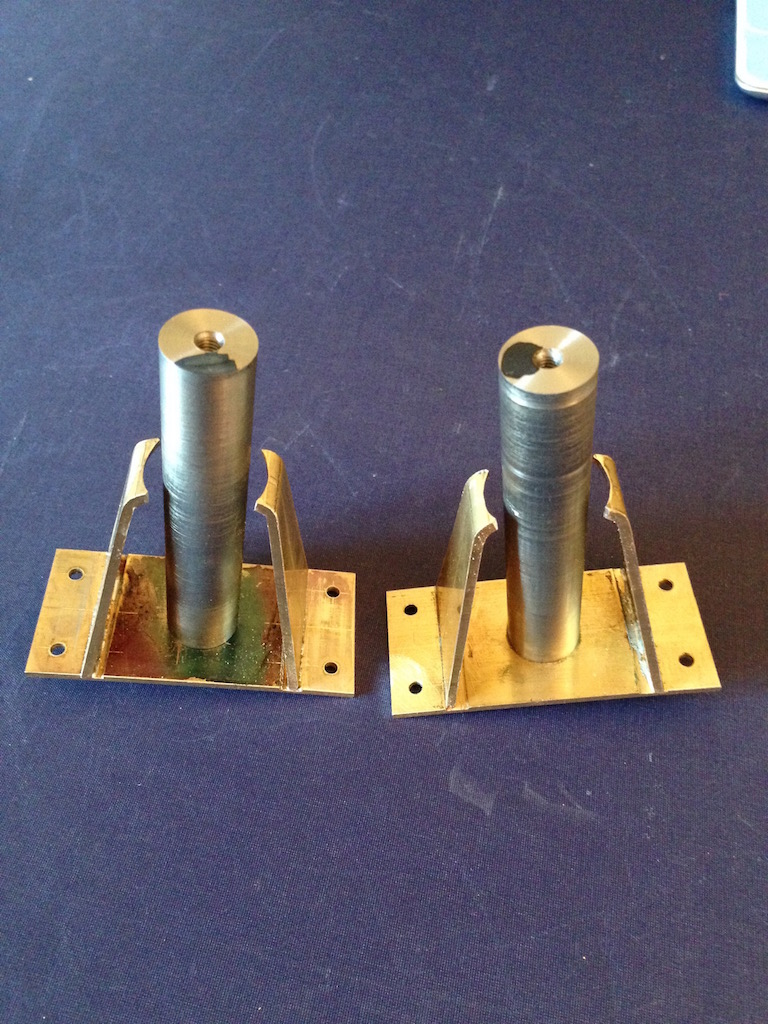

Ecco altri particolari realizzati e saldati in posizzione, i canotti portacilindro sono stati realizzati da un unico pezzo utolizzando l'attrzzo per torniture interne proposto da Rick e la quota interna è risultata molto precisa in tutta la sua lunghezza, l'attrezzo di taglio deve essere abbastanza stretto e affilatissimo con punta leggermente arrotondata per evitare vibrazioni.
