Autore ArgomentoMotore Bicilindrico a vapore con invertitore di marcia
Triton
Nuovo
Posts: 9
Permalink
Post Re: Motore Bicilindrico a vapore con invertitore di marcia
il: January 15, 2017, 19:50
Cita:

Spettacolo
se posso suggerire sulle foto inserisci un oggeto di riferimento che rendono meglio.
Complimenti

Carlo
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Motore Bicilindrico a vapore con invertitore di marcia
il: January 15, 2017, 20:48
Cita:

Ciao Fede,
la saldatura con lega di argento è facile ma anche difficile: su materiali ad alto punto di fusione è facile: è sufficiente superare il punto di fusione della lega usata ed il gioco è fatto.
Quanto a saldare l'ottone non è lo stesso discorso: il P.F. dell'ottone è di circa 1015°C. e le bacchette di lega per saldare hanno punti di fusione che vanno dai 600° C ai 750° C: più alto è il tenore di argento più basso è il punto di fusione più care sono le bacchette. Con il cannello si fa presto a superare il "gap" di 200 o 300 °C con le immaginabili conseguenze. Quindi direi che anche se hai "sbrodolato" i pezzi, niente di male: sei veramente in gamba...
Saluti Giuseppe.
EM500
Raffinato Tornitore
Posts: 380
Permalink
Post Re: Motore Bicilindrico a vapore con invertitore di marcia
il: January 16, 2017, 21:44
Cita:

Purtroppo la mia esperienza nelle saldature riguarda solamente quelle a stagno, con l'ottone sono una frana ma imparerò :? .
Domani mi dovrebbero portare una quindicina di barrette di diametro 1,5mm "nude" :D in argento al 40% (spero che non soffrano del clima rigido di questo mese) :D e mezzo kilo di polvere disiossidante, così potrò finalmente fare pratica a costi più accessibili, perchè quì nella ferramenta locale una barretta di Kastolin rivestito costa 9,5 €.
fra qualche giorno mi arriverà anche lo spezzone in BRALL per costruire i cilindri e i pistoni, così presto potrò aggiornare i lavori in corso.
Fede
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Motore Bicilindrico a vapore con invertitore di marcia
il: January 17, 2017, 20:25
Cita:

Ciao Fede,
che cosa è il"BRALL"? è la prima volta che sento questo nome, ed in ogni caso, dove si può acquistare?
Saluti Giuseppe.
EM500
Raffinato Tornitore
Posts: 380
Permalink
Post Re: Motore Bicilindrico a vapore con invertitore di marcia
il: January 18, 2017, 08:34
Cita:

Il BRALL è una lega di bronzo e alluminio, la composizione esatta non la conosco è abbastanza duro da lavorare ma le filettature anche molto piccole tengono molto di più che non nel ottone.
Io l'ho ordinato da Maestri Metalli a Brescia, l'ho già usato in una precedente costruzione ed è fantastico.
Fede
adriarb50
Tornitore provetto
Posts: 137
Permalink
Post Re: Motore Bicilindrico a vapore con invertitore di marcia
il: January 18, 2017, 14:01
Cita:

Ciao Fede
Scusami se ti disturbo mi serve una informazione visto che tu hai già la fresa Ceriani
Il set per staffare i pezzi sulla tavola a croce secondo i dati Ceriani mi sembra di capire sono quelli da 10 mm.
Ma cosa si intende che le tre ferritoie sono larghe 10 mm ? o che i dadi devono essere da 10 mm? non riesco a capire bene
Faccio un esempio questo set va bene ?

http://www.arceurotrade.co.uk/Catalogue/Workholding/Clamping-Sets/58pc-Clamping-Sets

Il tipo n. 130-010-00400
Ho trovato anche il mandrino porta pinze.
Grazie di tutto in anticipo
Adriano
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Motore Bicilindrico a vapore con invertitore di marcia
il: January 18, 2017, 20:19
Cita:

Ciao Adriano,
i 10 mm. di spaziatura , oppure gli 8 o anche i 12 si riferiscono al tipo di vite che può passare tra le gole per andare a serrarsi sui "T nuts" i blocchetti a forma di T rovescia. Per precauzione ti consiglio di misurare anche la larghezza degli slots nonchè la altezza (quella sotto la gola): a me sono capitati dei "T Nuts" che andavano bene per la gola della mia fresatrice ma non per la larghezza della base: comunque con un po' di smerigliatrice riesco ad usare anche quelli. Vai a guardare anche su Chronos o su RDG : in ogni caso è sempre preferibile il complesso di staffe che i pezzi singoli : vengono a costare molto meno.
Saluti Giuseppe.
EM500
Raffinato Tornitore
Posts: 380
Permalink
Post Re: Motore Bicilindrico a vapore con invertitore di marcia
il: January 18, 2017, 22:50
Cita:

Ciao Adriano
Allora il complesso di staffe tipo 130-010-00400 va bene ed quello che ho preso io, e ha gli spezzoni filettati da 10 mA e i relativi dadi per stringere con chiave da 17; ma i blocchetti "T nuts" non vanno bene perchè la parte stretta è larga 11,70 mm mentre lo slot della Ceriani è largo 10mm e quindi questi non ci passano oppure bisogna fresarli un po per parte e ridurli a 10mm.
Io i dadi da inserire nella base me li sono fatti dare direttamente dal Ceriani, i loro sono larghi giusti per la loro tavola e hanno un foro centrale da 10mA che va bene per gli spezzoni filettati del kit da 10.
Infatti come giustamente dice Giuseppe sono degli standard che adesempio vanno bene per la fresatrice BF20 della Optimum ma non ttutte le fresatrici hanno gli slot della tavola uguali, il problema sono sempre i T nuts che per qualche tipo vanno bene e per altri nò.
Forza, devi attrzzarti perchè hai preso un'ottima macchina.
Fede
adriarb50
Tornitore provetto
Posts: 137
Permalink
Post Re: Motore Bicilindrico a vapore con invertitore di marcia
il: January 19, 2017, 11:22
Cita:

Scusate se chiedo informazioni, ma il motivo è che ho comperato la fresa ma me la danno dopo la meta di Marzo quindi fisicamente non la ho ancora, e volevo decidere per gli accessori prima, anche per informare eventualmente Ceriani.
grazie
Adriano
EM500
Raffinato Tornitore
Posts: 380
Permalink
Post Re: Motore Bicilindrico a vapore con invertitore di marcia
il: January 31, 2017, 22:34
Cita:

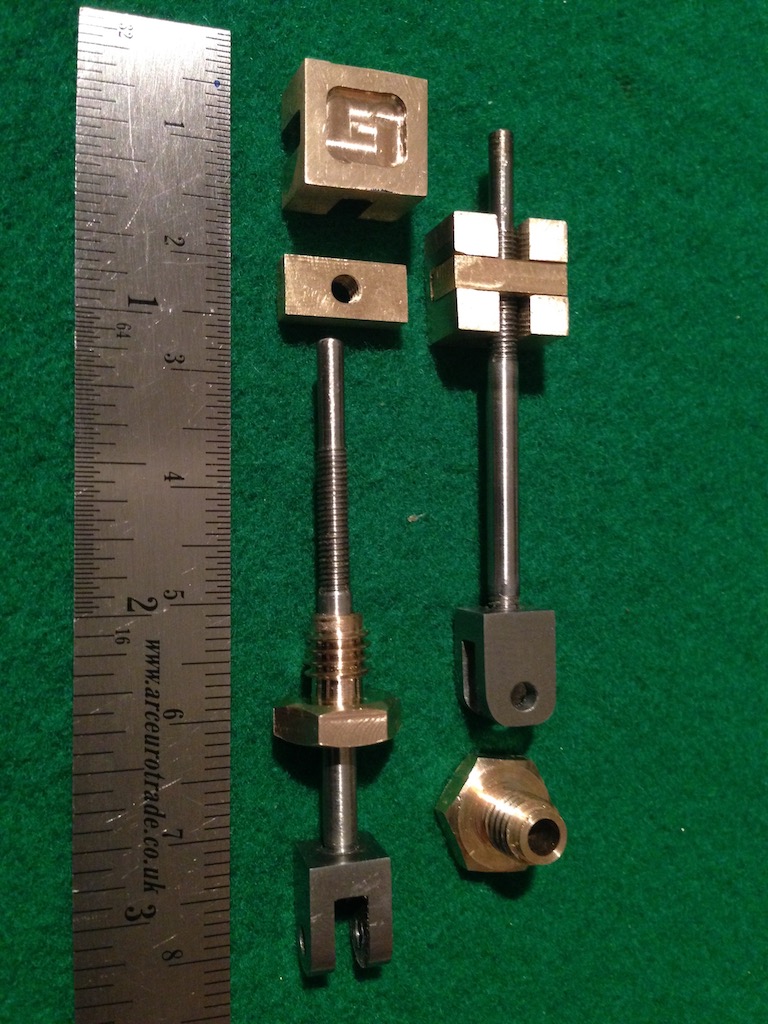

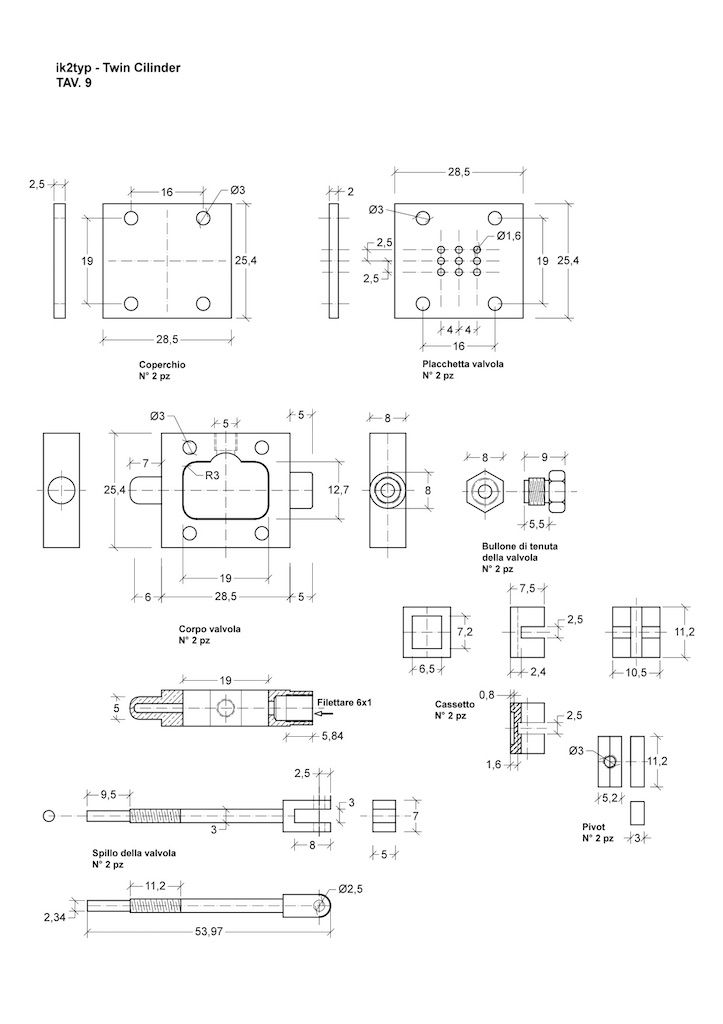

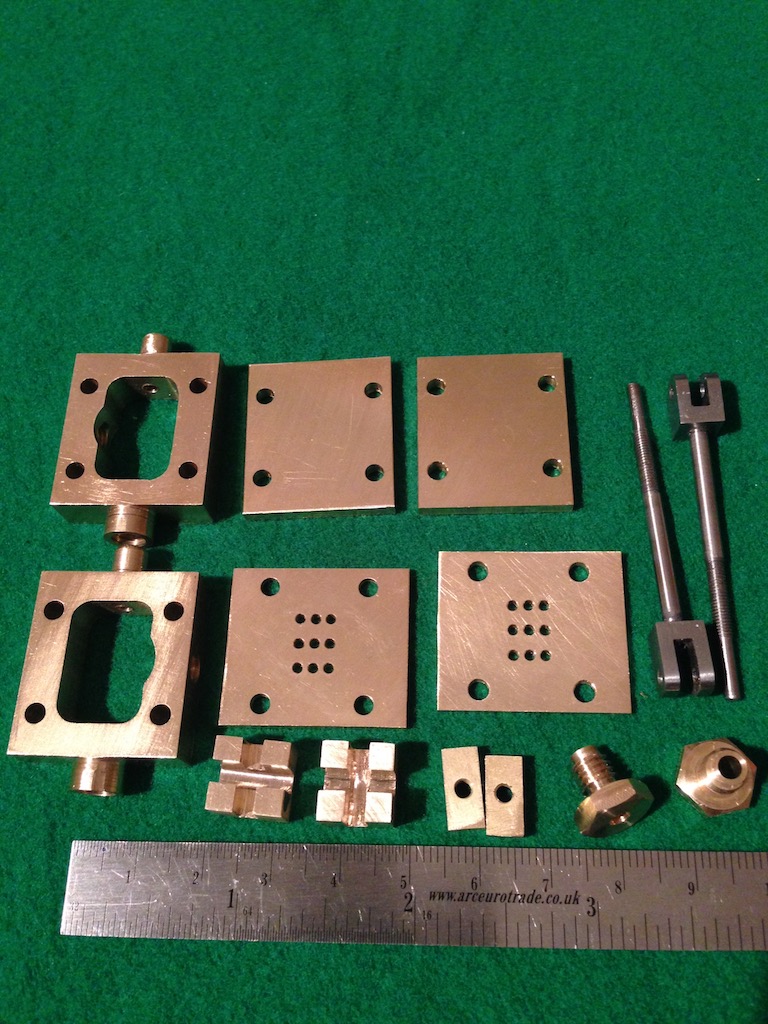

8O Valvole di commutazione del vapore, questi disegni sono tratti da un progetto del Grande Elmer Verburg.
