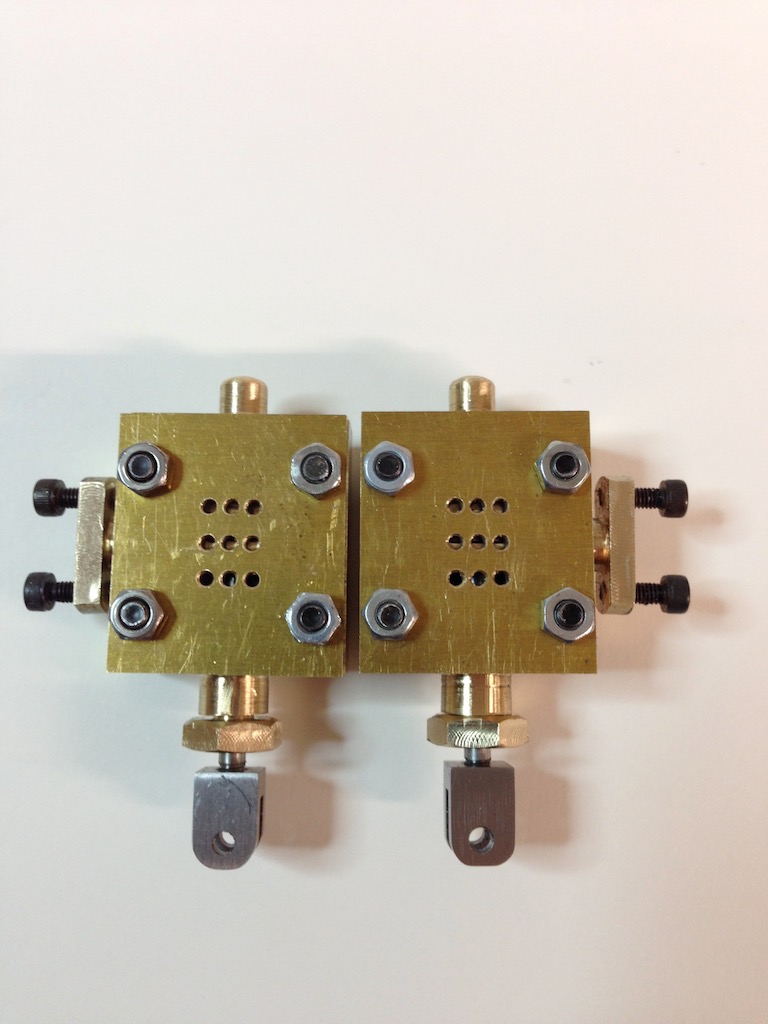

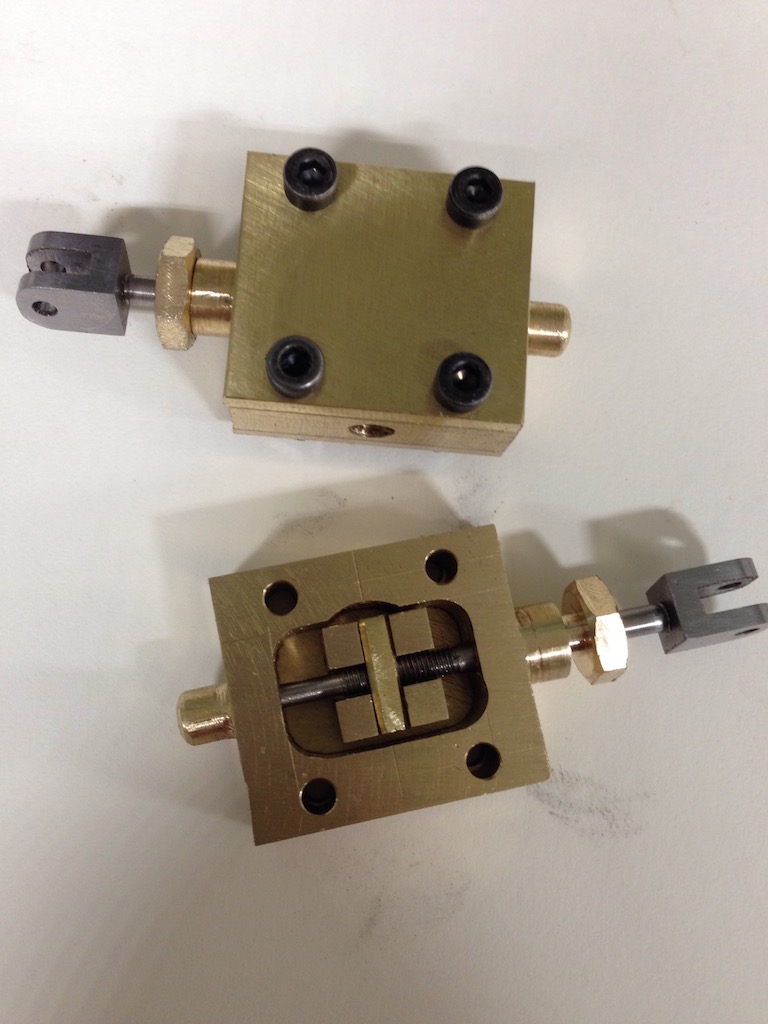

Ciao Fede, con queste foto hai chiarito alcuni miei dubbi sulla "distribuzione a cassetto". Bravo.
Nel mio post avevo chiesto sulla "distribuzione a pistoncini" perché è più facile come costruzione. Fare tutti quei pezzetti delle foto senza fresa è difficilissimo.
Attendo la costruzione degli eccentrici.
Ciao Nando.

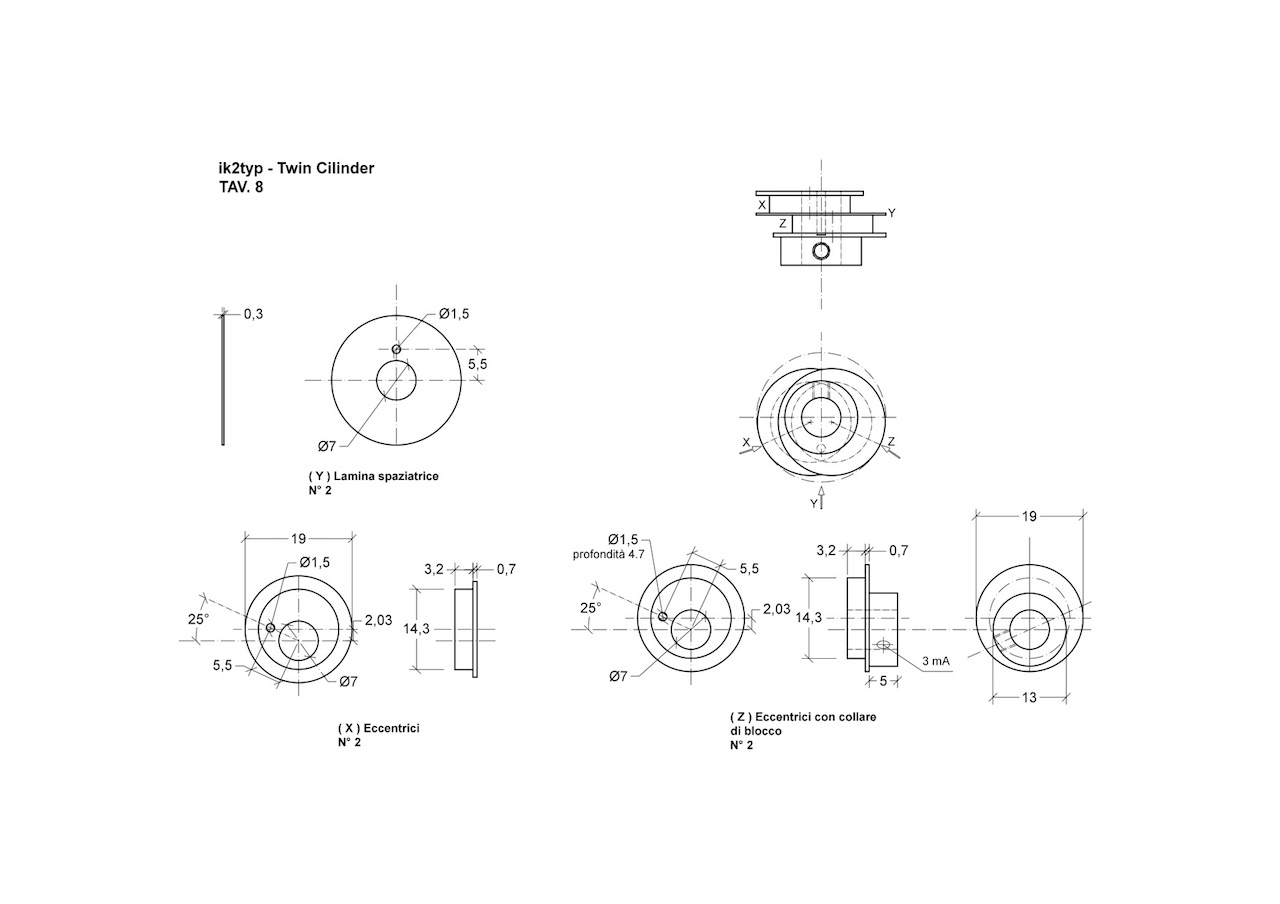

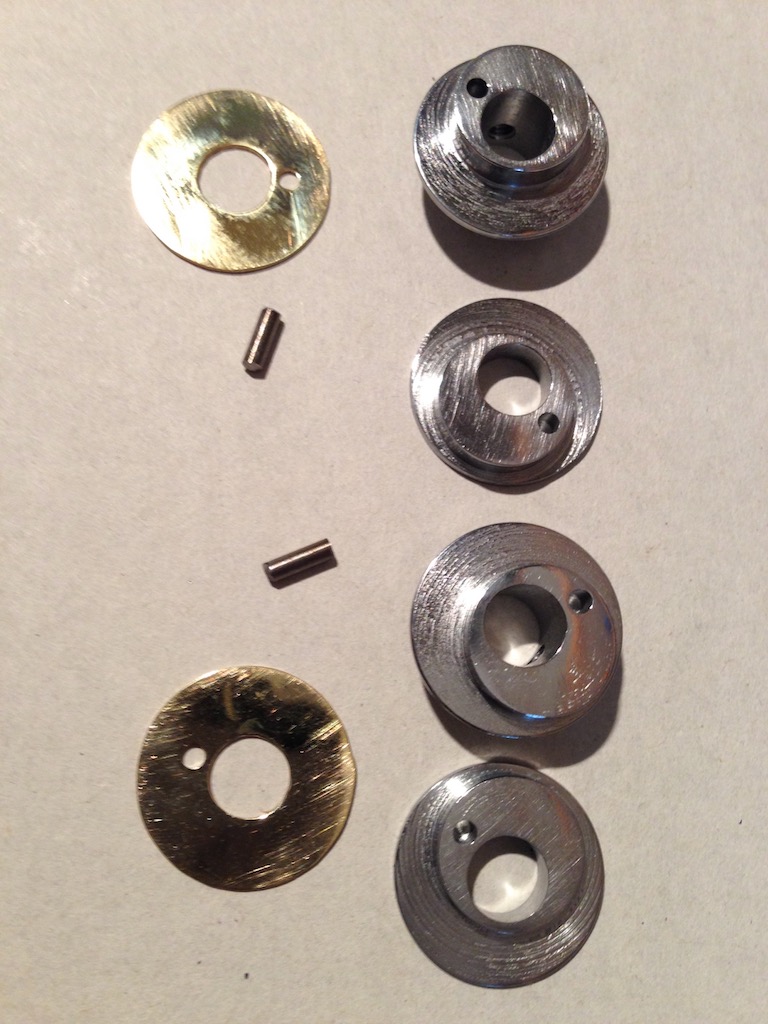

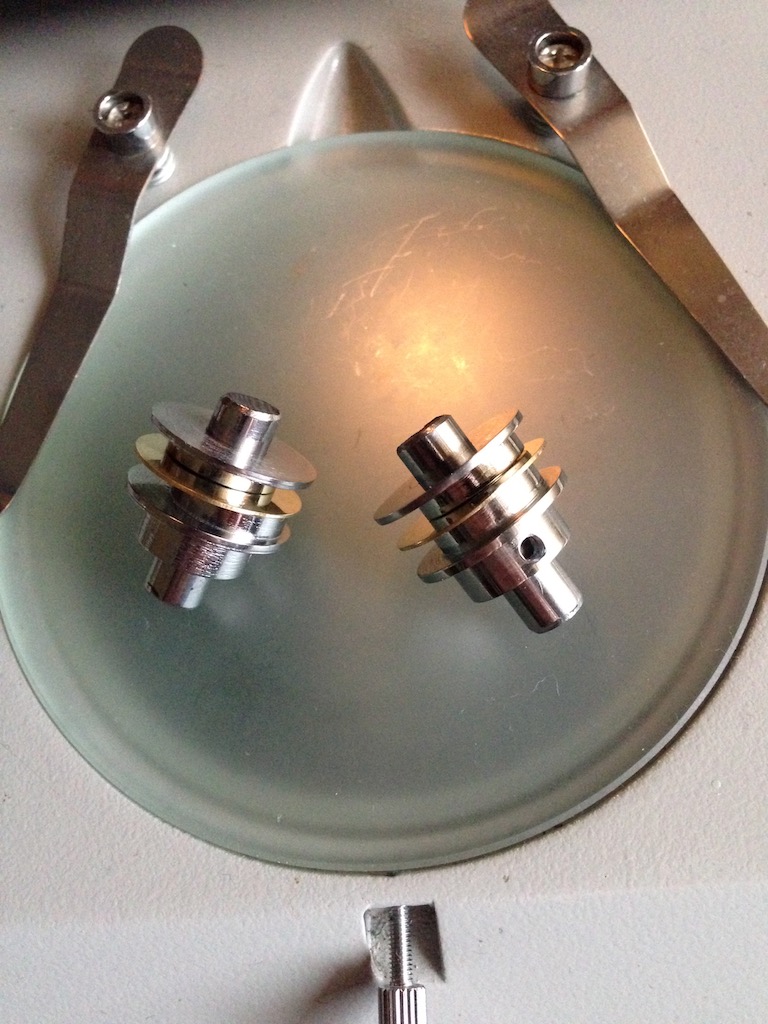

Il gruppo delle camme e/o eccentrici.

Ciao Nando
Alle tue domande rispondo dicendoti che il motore proposto da Jean-Luc Soumard ha lo stesso principio di quello che stò portando avanti io ma con misure molto più compatte e quindi mi era sembrato troppo azzardato tentarne la costruzione (ad es. JLS propone l'albero motore a gomiti fatto con un diametro 5, ho tentato di realizzarlo ma mi è andata buca 3 volte), poi ho trovato in rete delle pagine dove JLS stesso realizzando il suo progetto dichiarava che niente era più com'era ma non forniva particolari sui cambiamenti effettuati. Quindi ho deciso di fare una serie di disegni ex novo utilizzando in larga parte un progetto del grande Elmer Verbrug, per questo motivo le misure non corrispondono con quelle del JLS.
I fori di scarico di JLS sono rettangolari, io li ho fatti rotondi solo perche non vale la pena rischiare di rompere la fresettina da 1,6 necessaria per fare la feritoia continua, non dimenticare che tu hai visto solo il disegno di JLS e non la realizzazione pratica.
Gli eccentrici di fatto sono +2/-2mm ma nella realizzazione pratica consentono una corsa del cassetto di 4mm, i centesimi in più sono spariti.

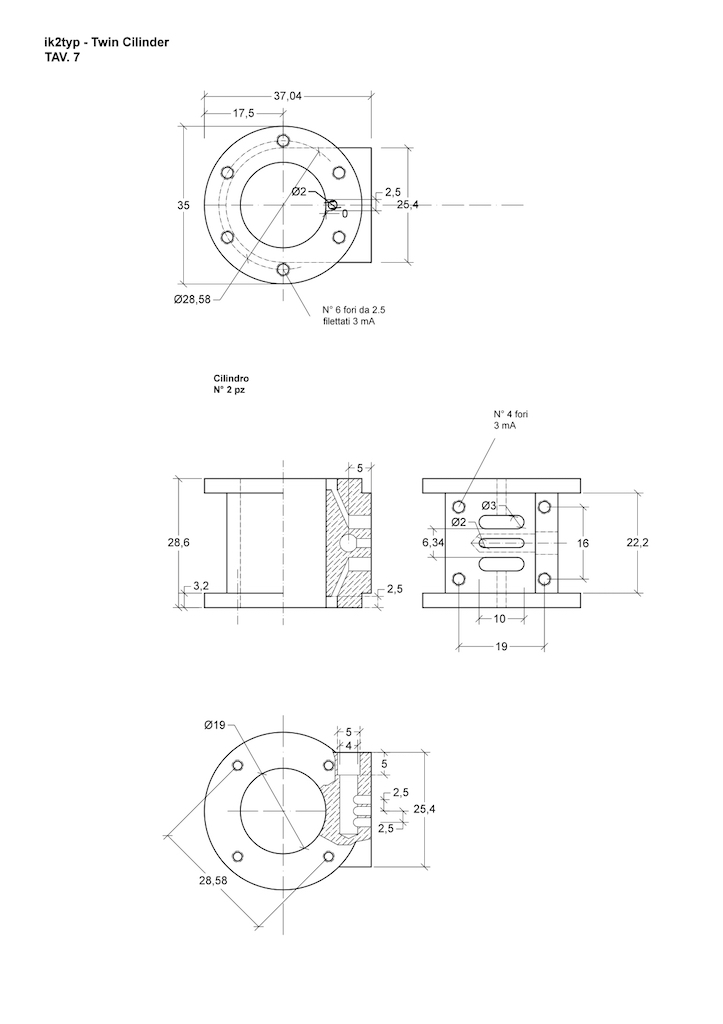

Presto dovremmo vedere i cilindri destro e sinistro i quali differiscono solo nel verso di foratura del tubo di scarico.

Saluti
Fede

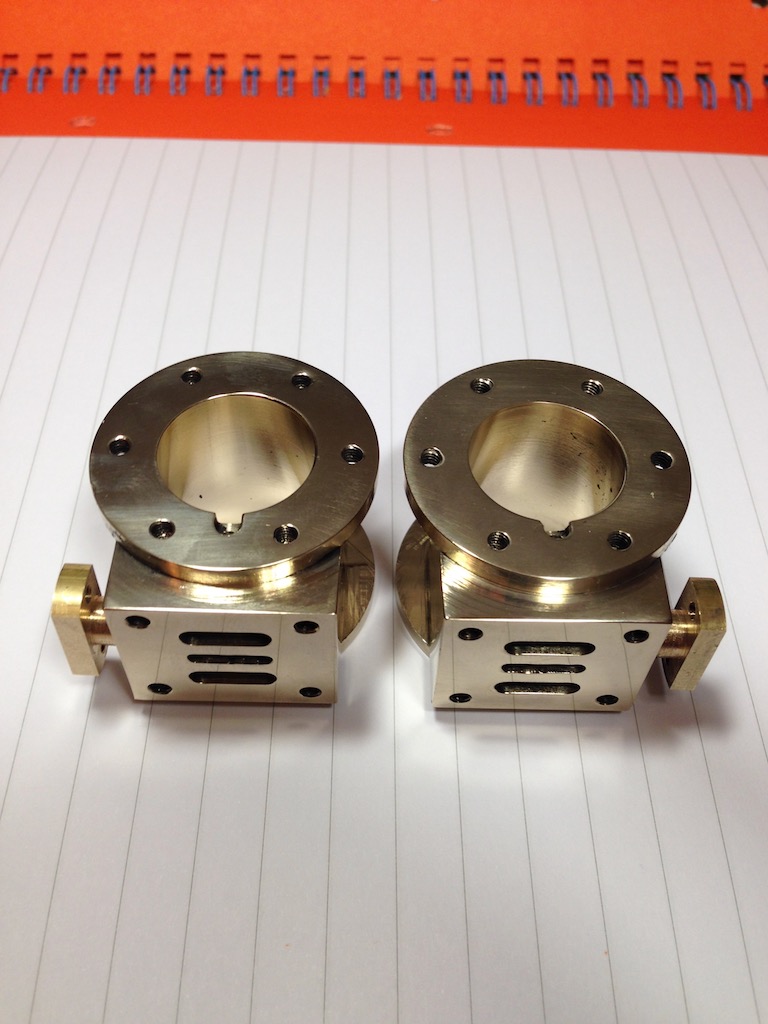

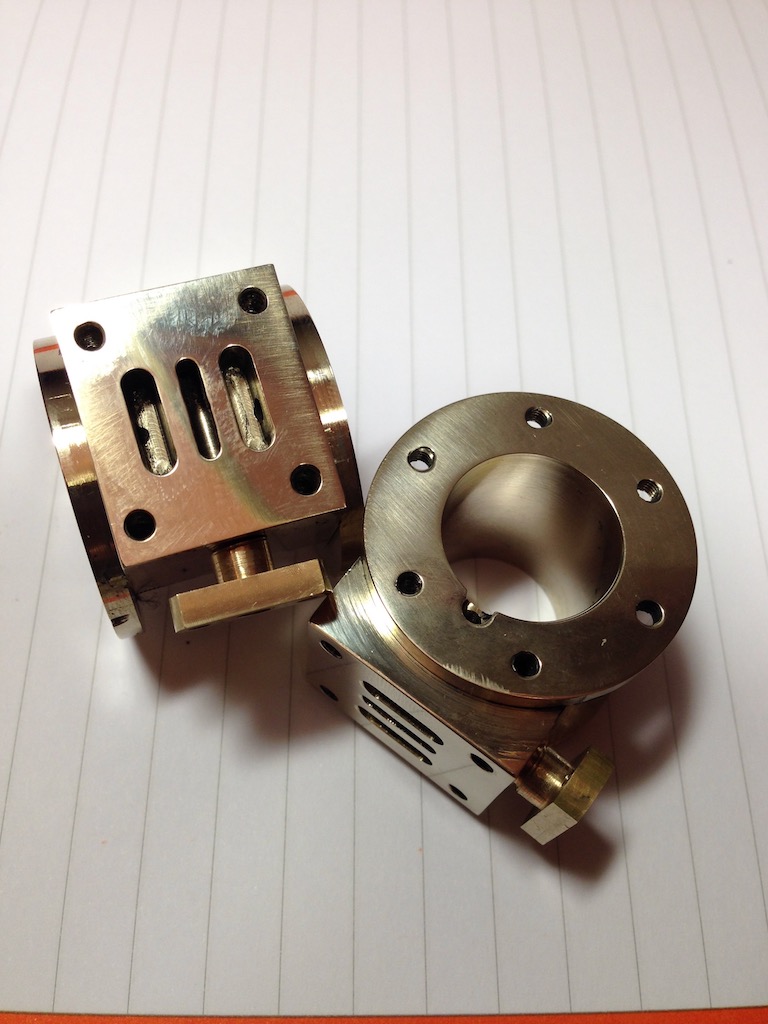

ecco, ora abbiamo anche i cilindri:

Ciao Fede,
per me ciò che stai costruendo ha del meraviglioso! Devi avere una pazienza e una costanza e una precisione non comuni,,,
Così, per curiosità, potresti dare l'indirizzo del sito dove hai trovato questa meraviglia?
Saluti, Giuseppe.
