Ciao Giuseppe,
Per quanto riguarda il cad, sto usicchiando un vecchio autocad lt 2008, sono stato quasi obbligato ad utilizzarlo altrimenti la mia piccola cnc non aveva nulla da .... mangiare. Lo trovo molto comodo, anche se sono solo ai primi rudimenti.

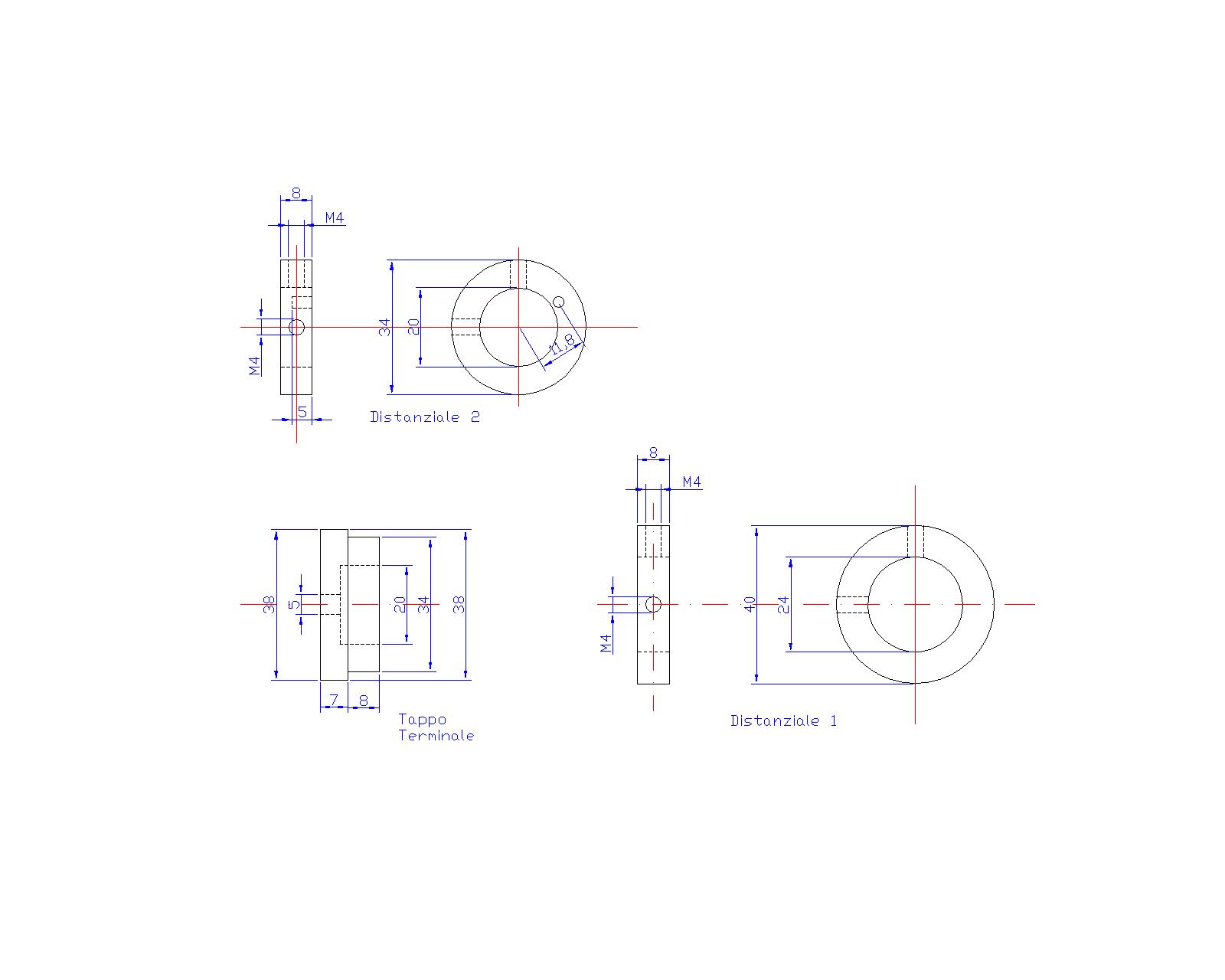

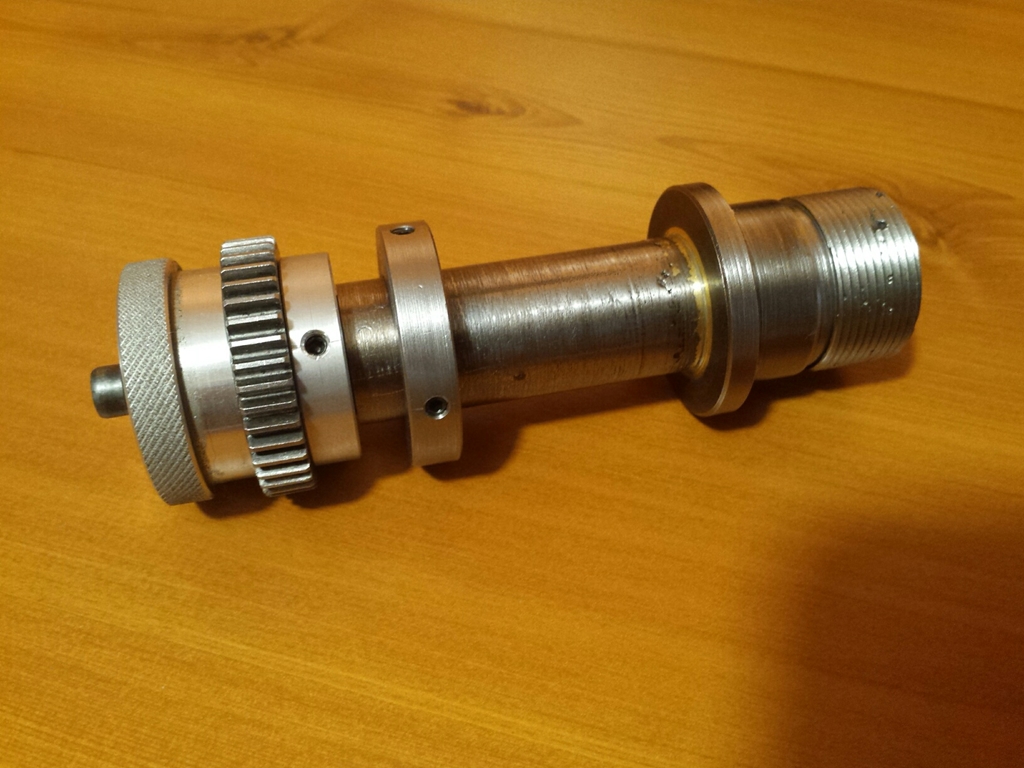

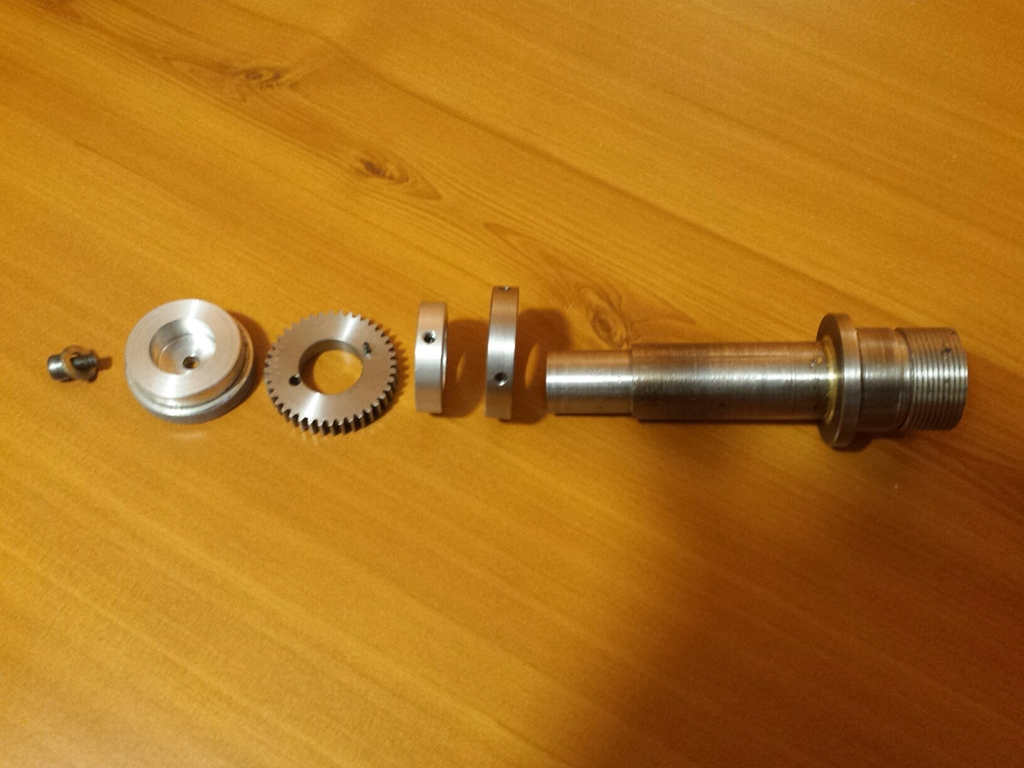

Per L'albero, avrai notato che non ho messo le quote del vano che dovrà accogliere la pinza ER. Per crearlo ho utilizzato la stessa tecnica utilizzata per produrre i coni morse.
Ho infilato su un mandrino da 10mm una pinza ER e con un comparatore ho copiato l'angolo del cono della pinza, dopodichè l'ho utilizzato con un utensile per interni per creare l'alloggiamento sull'albero del divisore.

ciao mario

Ciao Giuseppe,
Nella prossima puntata aggiungerò qualche disegno in più, poi vedrò di rimettere in piedi il setup che ho usato, meccanica permettendo, facendo alcune foto autoesplicative per la parte della tornitura conica interna. Are you waiting.

ciao mario

Sono sempre in ritardo, nelle mie cose, è un periodaccio come tanti altri, approfitto di mezza mattinata quasi libera per rispondere a Giuseppe "una tornitura interna nonchè conica non è cosa da tutti i giorni: potresti dilungarti (un pochino)...." ho liberato il tornio dai lavori che stavo concludendo ed ho ricreato il setup che ho utilizzato per la tornitura conica interna, servita da alloggiamento alle pinze ER.
Ora vi dico come ho fatto io magari esiste un sistema più corretto ma sono un tornitore autodidatta e mi arrangio.
Ho usato la stessa tecnica che ho imparato da Rick per la tornitura esterna di un cono morse. In parole semplici... basta copiare. Io ho fatto la stessa cosa con la pinza ER.
Prendete o costruitevi un albero sul quale sia possibile innestare una pinza ER (non deve andare a spasso, deve essere di dimensioni tali da impegnare la pinza a stare ferma.)

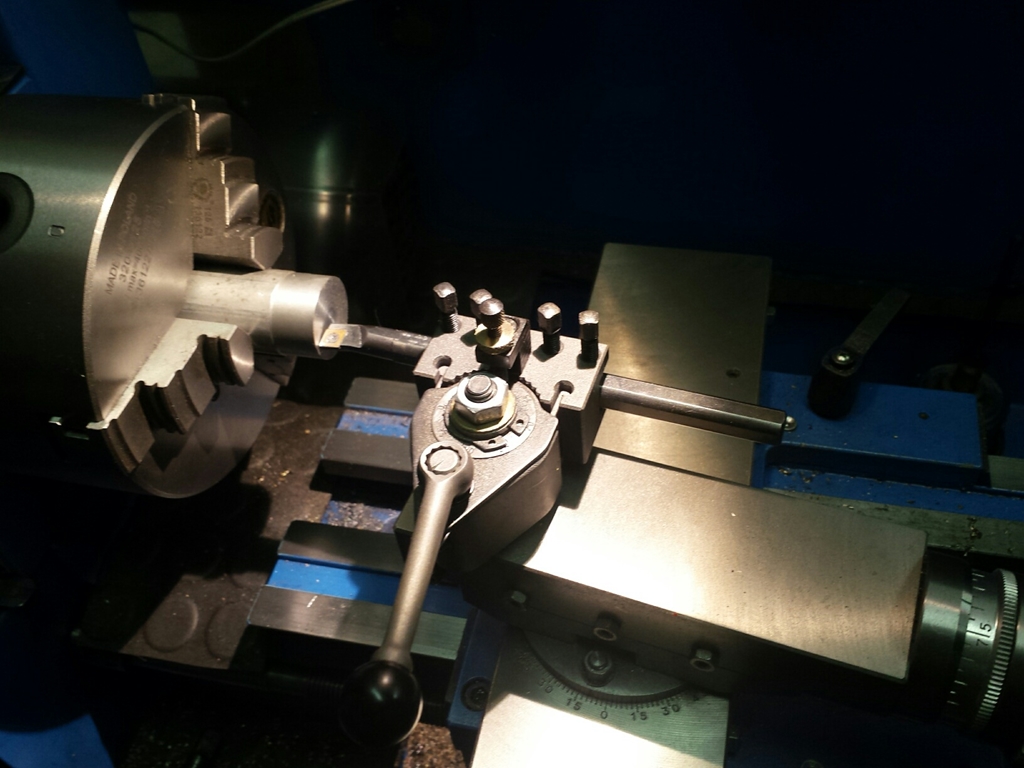

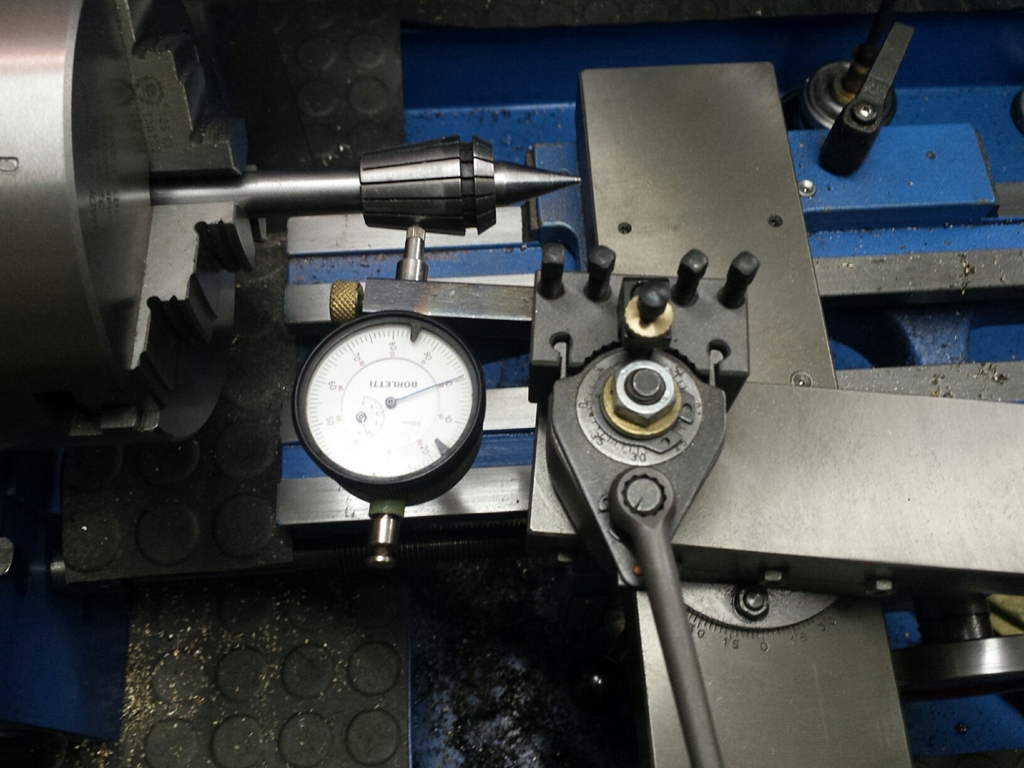

Montate sul carrino del tornio un comparatore ruotate il carrino fino a che non abbia lo stesso angolo della pinza (dalla foto si capisce di più che dalle spiegazioni). L'angolo si trova muovendo il carrino avanti e indietro fino a che l'indicatore del comparatore non rimane sullo zero. Se così non fosse ritoccate l'angolo del carrino e ripetete fino a che non otterrete che la lancetta del comparatore rimanga sullo zero.
Bloccate il carrino in questa posizione e montate un utensile per torniture interne. Il più è fatto utilizzando l'avanzamento manuale del carrino tornirete l'interno del pezzo con lo stesso angolo copiato dalla pinza.
Dimenticavo, prima di iniziare la tornitura conica conviene fare un foro pari al diametro minimo del tronco di cono, rilevabile sulla pinza.
La seconda immagine non ha questo foro poichè vuole essere solo didattica.

ciao a tutti
mario

Ehilà, qua si batte la fiacca!
Mancano un bel po' di disegni e non solo....

Saluti
Francesco
