Ciao a tutti,
dovendo effettuare un foro di diametro decimale su un pezzo di forma quadrata per alloggiarci un cuscinetto con diametro esterno 28,56 mm, e non disponendo di un mandrino a 4 griffe, ho pensato di realizzare qualcosa che potesse sostenere il pezzo per eseguire detta tornitura e la mia mente "malata" ha partorito questa idea ancora in corso di ultimazione (così faccio anche pratica ).

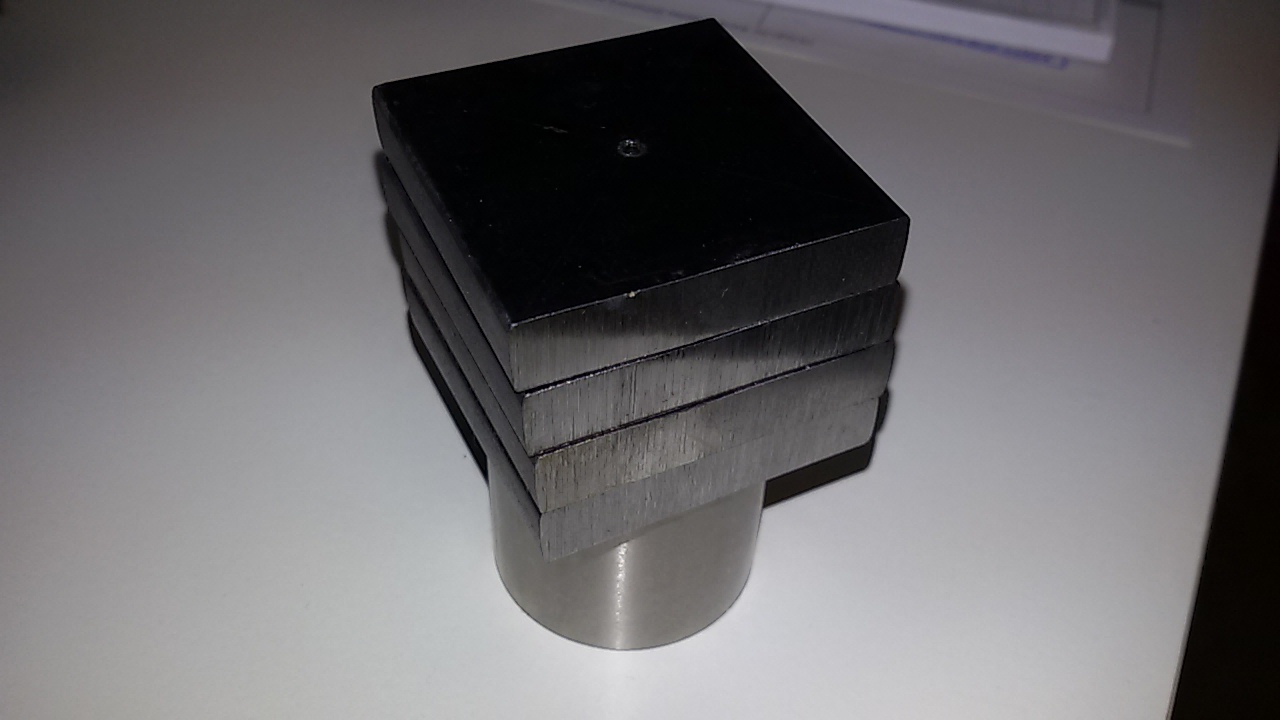

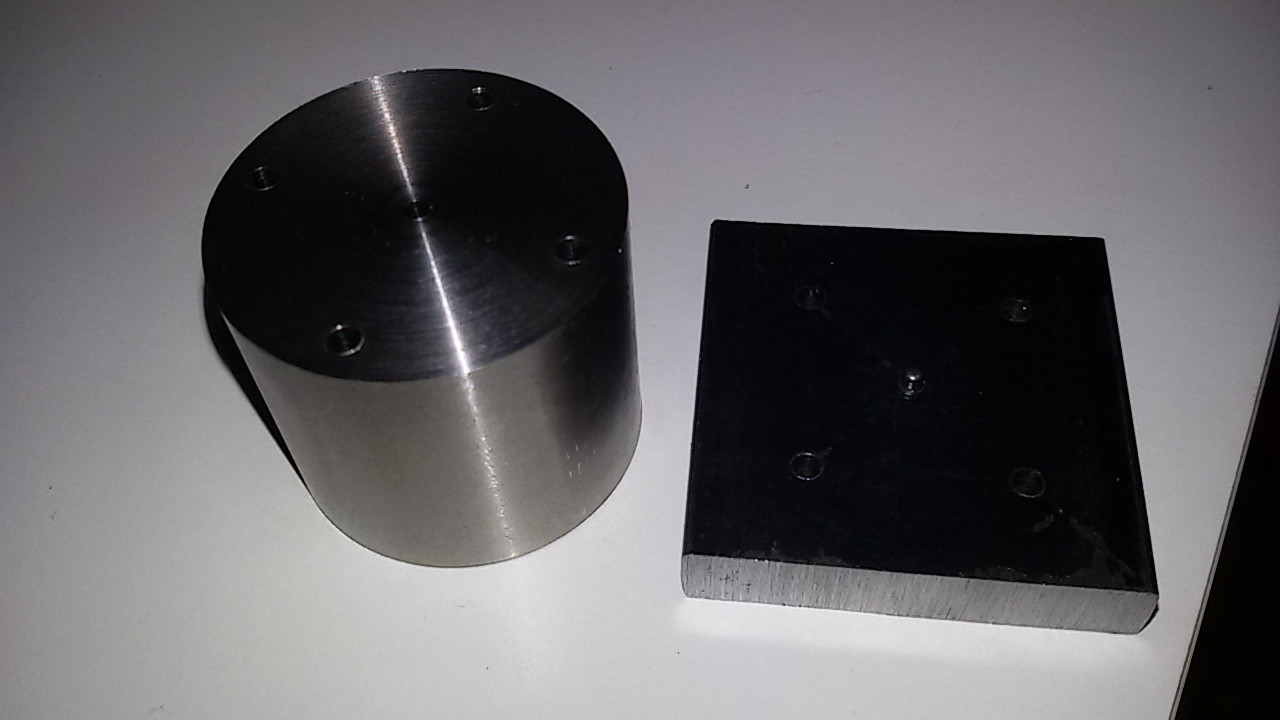

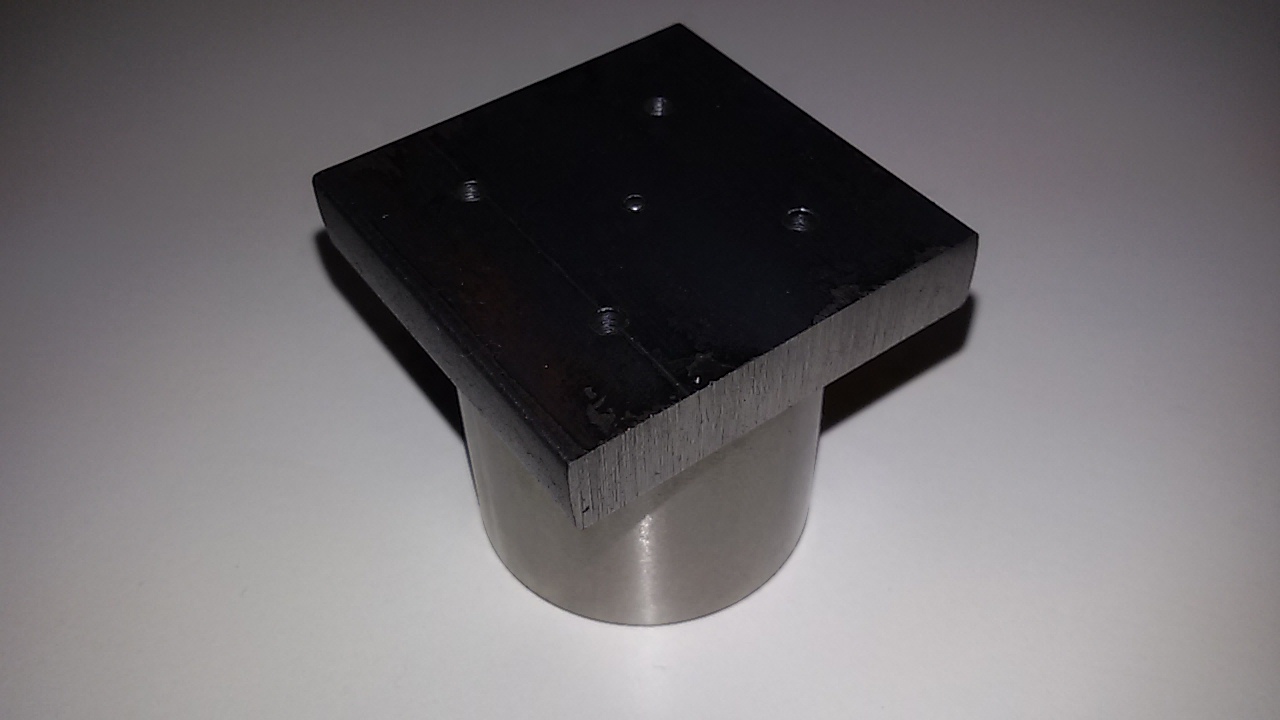

In sostanza è un semplice pezzo cilindrico diametro 35 mm su cui verrà fissato un pezzo 40x40 spess. 8 mm con 4 viti m3m che farà da sostegno per gli altri pezzi da forare e tornire che verranno assicurati alla prima piastra mediante 4 bulloni passanti m4. Il pezzo ha al centro una spina da 2 mm che funge da centraggio. L'idea sarebbe di montarli tutti insieme ed eseguire un'unica tornitura per uno spessore di 16 mm, questo perché mi occorrono due pezzi uguali ed il terzo lo considero sacrificale in modo da non andare ad intaccare la base fissata sul cilindro così da poterla riutilizzare in futuro.
Spero che dalle foto si capisca il tutto...
Ovviamente si accettano critiche e consigli per la buona riuscita.

Ciao Rick,
grazie per il tuo intervento!!!
Per la soluzione del tubo tagliato il problema era che non avevo a disposizione un tubo del diametro adatto mentre invece avevo il resto del materiale
Per quanto riguarda la foratura fuori asse ho già visto tempo fa la tua utilissima videopillola e ne ho fatto tesoro per quando ne avrò bisogno!!!
Per il plateau (che ovviamente non ho)... in sostanza dovrei ricreare una cosa del genere, con la differenza che i pezzi andranno imbullonati anziché staffati.
Ti sembra che ci possano essere delle criticità nella mia realizzazione? Le viti m3 per il collegamento dei vari pezzi possono andare o sono troppo piccole?
Scusa per le tante domande ma come sai sono un aspirante principiante!!!
Ciao e grazie
Massimo
