Interessante realizzazione, il concetto geometrico è corretto (con il presupposto che l'asse di scorrimento della slitta portautensile sia perfettamente orizzontale). Non riesco però a valutare il grado di precisione ottenibile dalla lettura con la bolla d'aria.

Ciao Mario

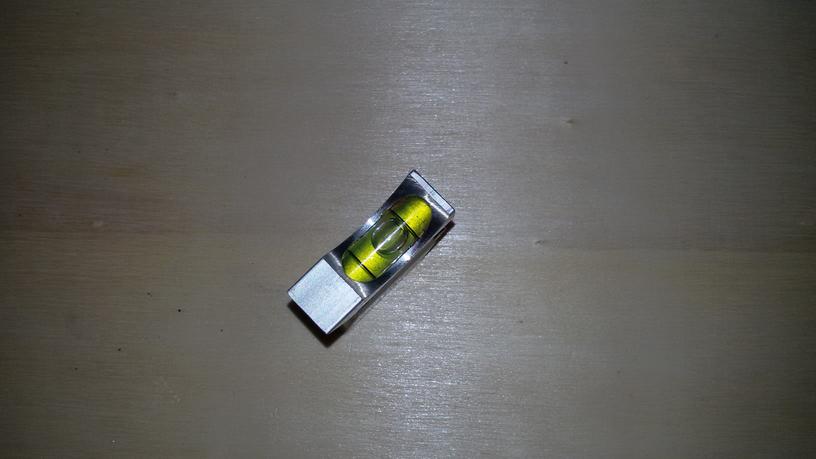

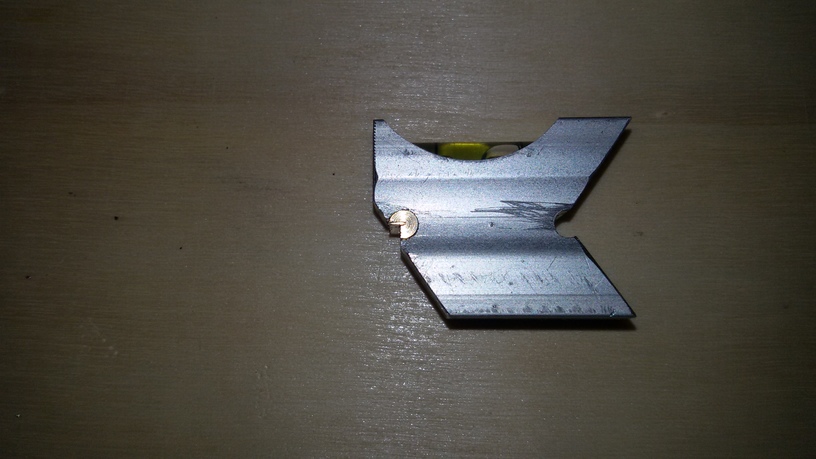

si hai ragione i marker sono abbondanti. Terminata la livella ovviamente l'ho subito testata portando la bolla al centro (operando ad occhiometro) dei marker. devo dire che il risultato è stato soddisfacente in lavorazione parallela al pezzo, ma soprattutto facendo una sfacciatura ho ottenuto il taglio perfettamente al centro del pezzo. Se fossi stato più basso avrei avuto una rimanenza seppure di diametro centesimale, al contrario se fossi stato alto avrei avuto sul pezzo il segno del distacco per strappamento, oltre allo sforzo avvertibile in avanzamento trasversale. Comunque rimarcherò la livella per avere più facilmente una centratura accurata.

Ciao Bricola

Lo scorrimento "perfettamente" orizzontale della slitta portautensili lo do per scontato (considerando accettabile il margine di tolleranza di pochissimi centesimi insito nella realizzazione di tutti i macchinari), se così non fosse non avrei torniture cilindriche ma sempre coniche dovute ad uno spostamento del carro non parallelo all'asse del tornio, oppure sfacciature in discesa o in salita dovute a un movimento trasversale del carro che comincia o finisce non in piano con l'asse di rotazione del tornio. Ma come ho detto a Mario in fase di test ho ottenuto una sfacciatura perfetta. In ogni caso non è meno preciso del metodo di accostare il tagliente dell'utensile alla contropunta perchè anche quella valutazione è soggettiva, dipende da tanti fattori quali illuminazione, contropunta più o meno acuminata ecc. Lo stesso dicasi per altri sistemi che non consentono una ripetibilità assoluta. In conclusione la realizzazione mi soddisfa perchè mi permette di calibrare comodamente, direttamente sul pezzo l'altezza dell'utensile

Grazie per i commenti sempre ben accetti

Franco

Ciao Bricola

Forse intendi la messa in bolla dell'intero tornio? Quando mi arrivò il tornio cercai di posizionarlo il più orizzontale possibile in entrambi i sensi (longitudinale e trasversale) avvalendomi di spessori in legno e di una livella di precisione che faceva parte della dotazione di attrezzature di mio padre (era tornitore nel reparto officina di una azienda di trasporti, che quando andò in pensione gli permise di portarsela via come ricordo) e che io ho ereditato insieme alla passione per le macchine utensili. Ho in mente di dotarlo di piedini antivibranti e con l'occasione fare anche una nuova messa in bolla sfruttando il perno filettato dei piedini. Questa però al momento è solo una delle tante cose che vorrei fare.
Penso comunque che in torni così piccoli (il mio ha una distanza tra le punte di 400 mm) la precisione della messa in bolla non sia così critica al punto da portare a torsioni anomale del bancale e quindi imprecisioni nei movimenti e nella precisione delle lavorazioni.
Ti ripeto la sfacciatura del pezzo viene effettuata in maniera corretta per cui possiamo considerarci soddisfatti. Certamente come suggerito da Mario restringerò il campo dei marker in modo da avere una centratura più precisa e veloce.

Ciao Franco

Ciao Umberto
tutti gli utensili proposti da Rick (ma anche le videopillole e i suoi interventi nel forum) sono caratterizzati dall'esserei oltre che estremamente utili (non dico indispensabili) anche semplici nella loro costruzione e soprattutto comodi nell'uso. Non fa eccezione la livella per allineare il tagliente dell'utensile del tornio con il suo 'asse di rotazione. E' estremamente comoda i quanto puoi regolare l'utensile senza fastidiosi spostamenti della torretta per esempio per presentare l'utensile alla cuspide della contropunta o altri sistemi di allineamento. Con questa livella sfrutti direttamente il pezzo (tondo ovviamente) già montato sul mandrino, il tutto in maniera molto semplice e veloce. Poi , come avrai notato, nel forum i "ragazzi" spesso prendono spunto da quanto proposto da Rick e reinterpretano il progetto. E' questo un modo di mettersi alla prova e verificare la propria crescita.
Comunque adesso che puoi centrare in maniera pressochè perfetta l'utensile non ti resta che truciolare a manetta.

ciao Franco

Buonasera Franco, ho appena ricevuto e provato la livella di Rick e l'ho trovata ottima (prima utilizzavo una sorta di pinocchietto autocostruito). L'unico piccolo problema che ho trovato è nella lettura della bolla che, a causa della mia statura non certo da vatusso, induce qualche errore di parallasse. Per questo ho intenzione di dotare l'attrezzino di una sorta di piccolo coperchietto a specchio come nelle vecchie bussole per intenderci.
Ciao Umberto
