Autore ArgomentoLivella per allineamento utensile con asse tornio
Umberto-
Alegiani
Nuovo
Posts: 4
Permalink
Post Re: Livella per allineamento utensile con asse tornio
il: February 15, 2017, 19:38
Cita:

Buonasera Franco, ho appena ricevuto e provato la livella di Rick e l'ho trovata ottima (prima utilizzavo una sorta di pinocchietto autocostruito). L'unico piccolo problema che ho trovato è nella lettura della bolla che, a causa della mia statura non certo da vatusso, induce qualche errore di parallasse. Per questo ho intenzione di dotare l'attrezzino di una sorta di piccolo coperchietto a specchio come nelle vecchie bussole per intenderci.
Ciao Umberto

Rick
Amministratore
Posts: 2054
Permalink
Post Re: Livella per allineamento utensile con asse tornio
il: February 16, 2017, 06:40
Cita:

Ciao Umberto, se non puoi vedere la livella dall'alto chiudendo un occhio, per evitare l'errore di parallasse, forse dovresti mettere una pedana davanti al tornio perchè significa che il tuo basamento è troppo alto per la tua statura, per poter lavorare comodamente.

Ciao.
Rick.
EM500
Raffinato Tornitore
Posts: 380
Permalink
Post Re: Livella per allineamento utensile con asse tornio
il: February 24, 2017, 20:48
Cita:

Salute a tutti. ;)
Dopo molti mesi di onorato servizio la piccola livella di RicK ha deciso di prosciugarsi a causa di una crepettina nel coperchio trasparente, siccome si tratta di un attrezzo che utilizzo spesso, oggi ho deciso di costruirne uno home made.

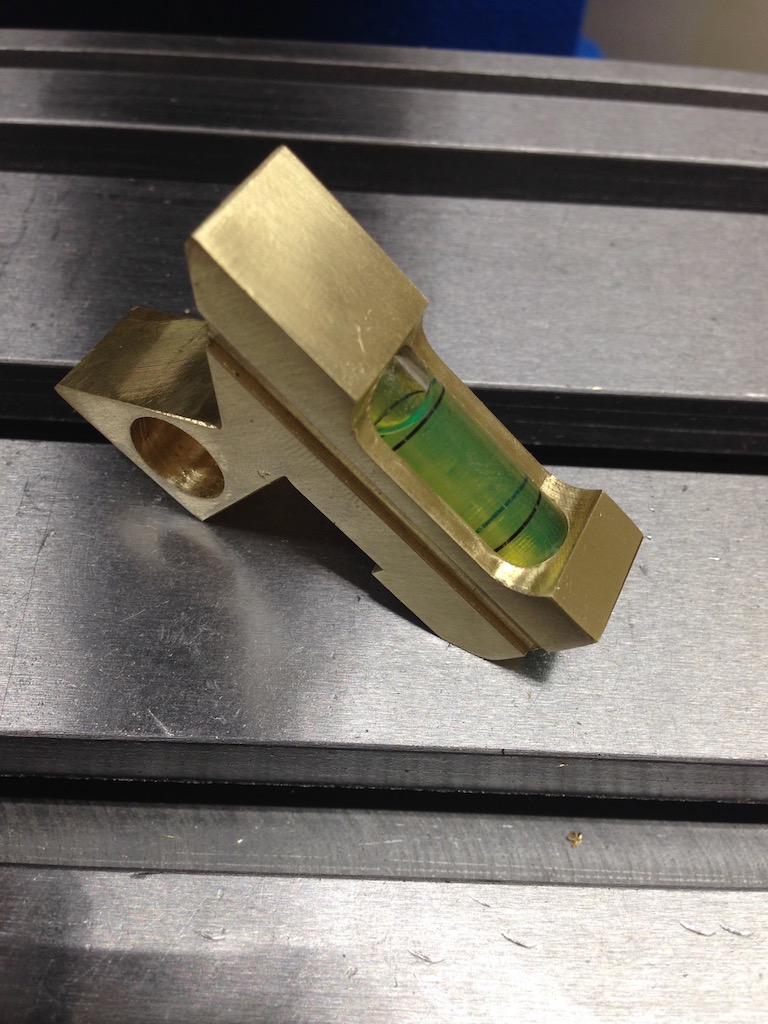

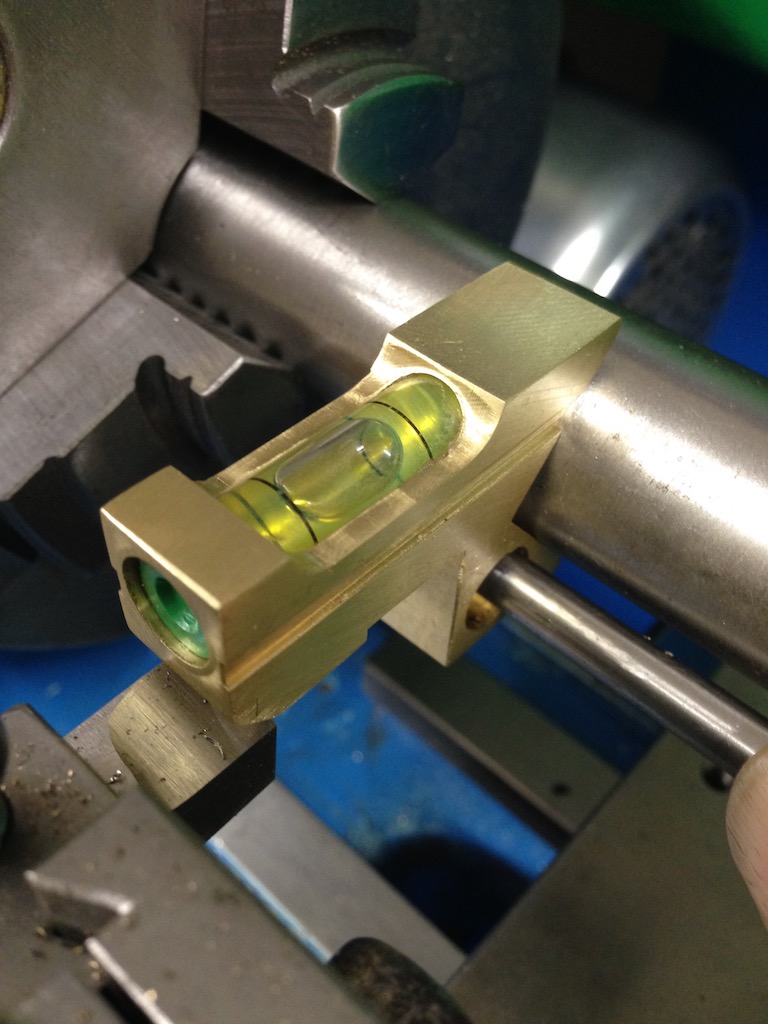

Ho cannibalizzato una piccola livella di plastica importata da OBI ed estratto il bulbo sigillato ancora intatto l'ho inserito in un abito fattogli su misura, ora anchio ho uno strumentino nuovo che sembra anche molto preciso.

Salute
Fede
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Livella per allineamento utensile con asse tornio
il: February 25, 2017, 21:25
Cita:

Ciao Fede,

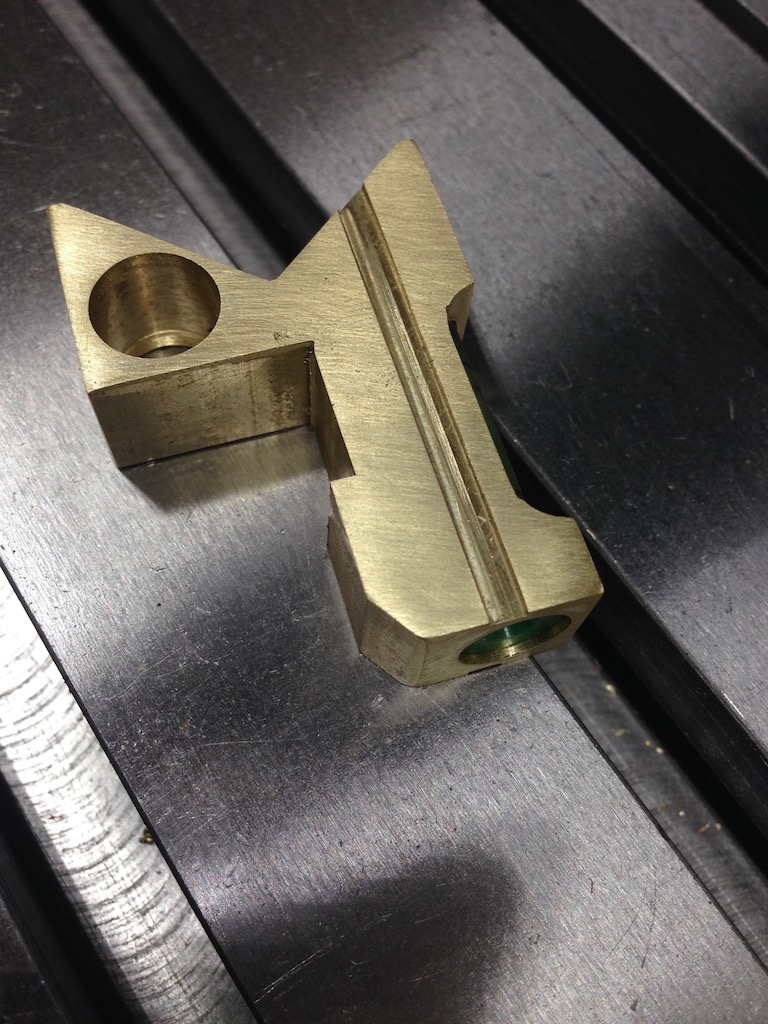

ottimo lavoro: mi hai fatto venir voglia di farmene uno! Potresti fornire qualche dimensione? Mi pare di capire che hai usato dell'ottone per ricavare il corpo. Il foro in basso serve per trattenere la livella in situ durante la regolazione?
Saluti e grazie, Giuseppe.
EM500
Raffinato Tornitore
Posts: 380
Permalink
Post Re: Livella per allineamento utensile con asse tornio
il: February 26, 2017, 14:55
Cita:

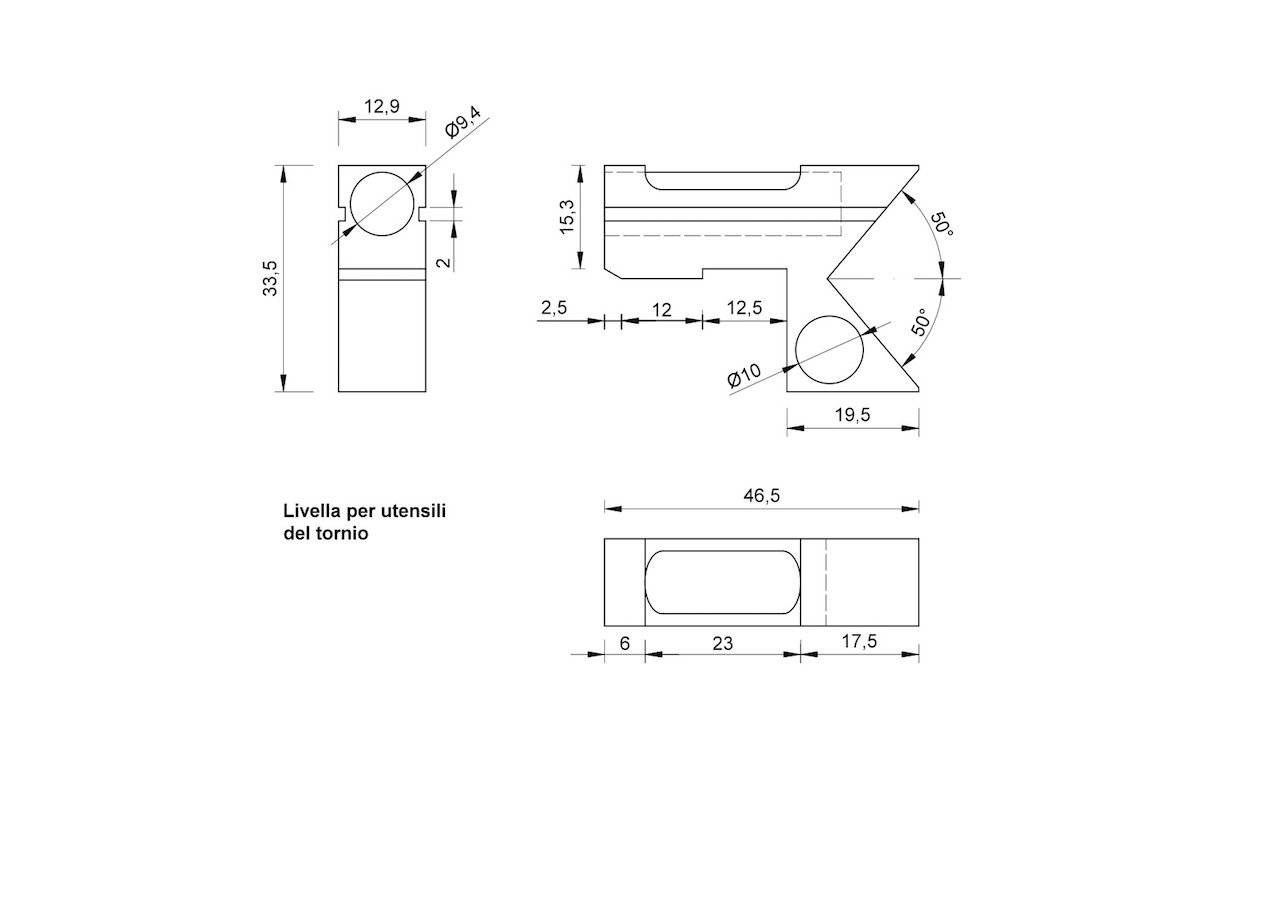

Ecco Giuseppe. qui sotto potrai trovare le misure che ho adottato, ovviamente alcune sono in funzione del bulbo con bolla che potrai reperire tu.
Si il foro suttostante serve per infilarci una matita o qualcosa per tenerlo aderente al pezzo da lavorare.

Ora devo tornare al mio motore , ma mi manca solo un po di tiranteria varia e poi dovremmo esserci.
Saluti
Fede
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Livella per allineamento utensile con asse tornio
il: February 26, 2017, 20:23
Cita:

Ciao Fede,
grazie per il disegno quotato: penso che farà piacere a molti altri.
Saluti Giuseppe.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Livella per allineamento utensile con asse tornio
il: February 27, 2017, 09:57
Cita:

Ciao Fede, te la copio anch'io. Cosa servono le due scanalature laterali da 2 mm ? Grazie.

ciao mario
EM500
Raffinato Tornitore
Posts: 380
Permalink
Post Re: Livella per allineamento utensile con asse tornio
il: February 28, 2017, 21:18
Cita:

Ciao Mario, le scanalature servono solo a non farlo assomigliare troppo a quello fatto da Rick.

Saluti
Fede
