Autore ArgomentoStrumento per regolazione fresatrice
mrardj
Nuovo
Posts: 18
Permalink
Post Strumento per regolazione fresatrice
il: March 23, 2017, 18:23
Cita:

Ciao a tutti,

visto che con quello che avevo acquistato da Riccardo non potevo eseguire la taratura della mia piccola PF230 della proxxon, ho pensato di costruirmelo io acquistando dei piccoli comparatori e stampandomi il supporto.

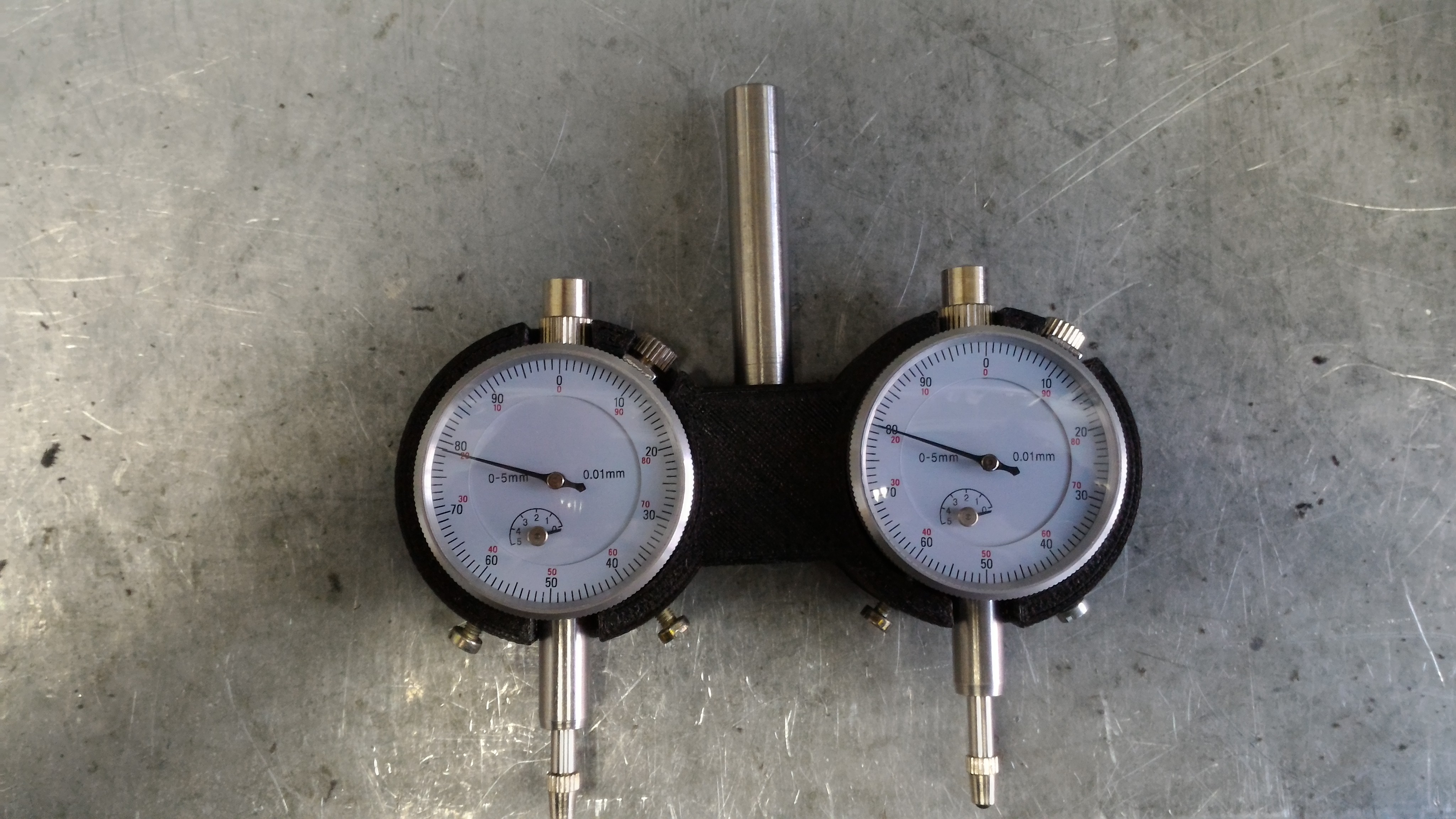

Questo è il risultato:
mrardj
Nuovo
Posts: 18
Permalink
Post Re: Strumento per regolazione fresatrice
il: March 23, 2017, 18:35
Cita:

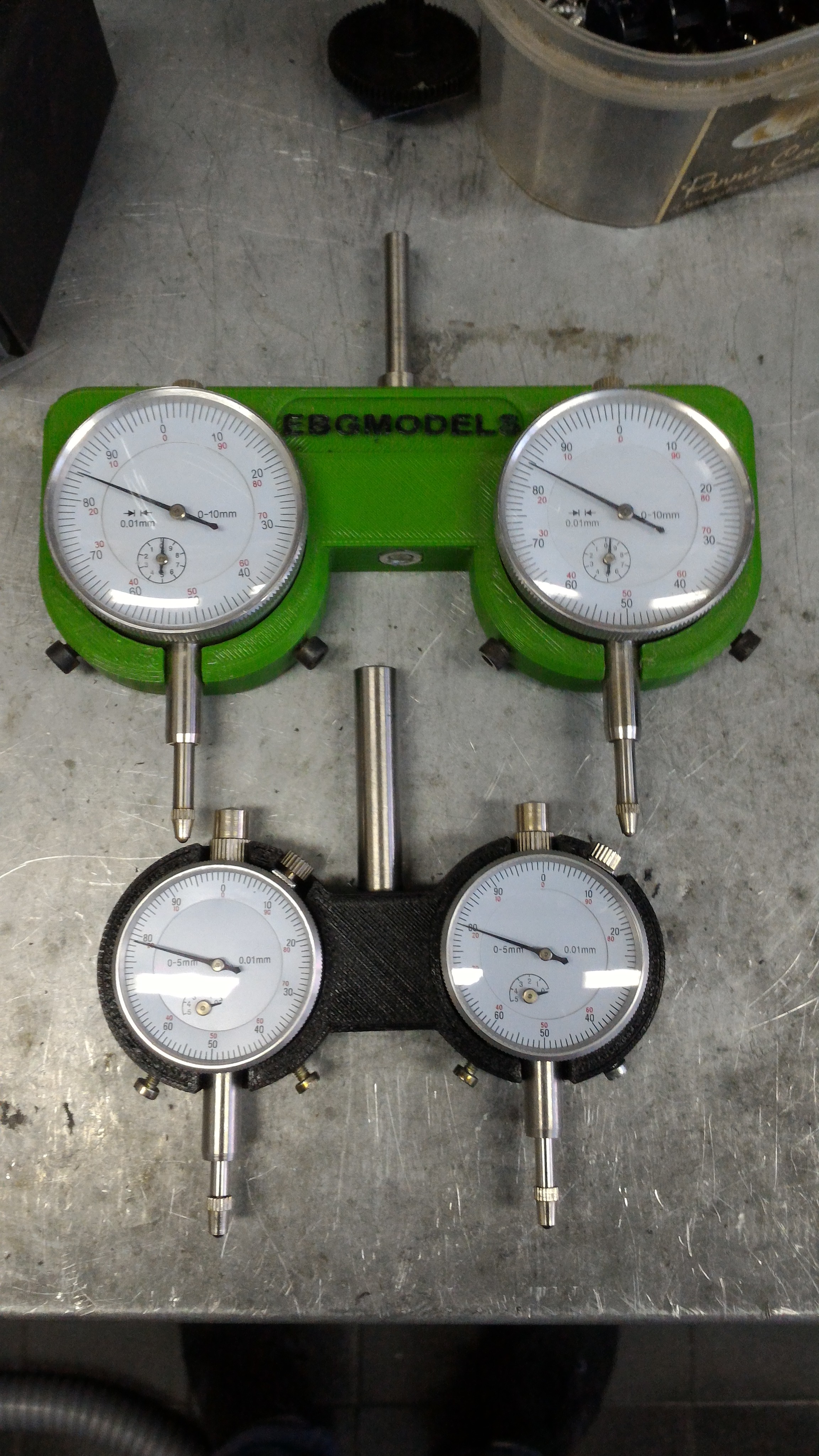

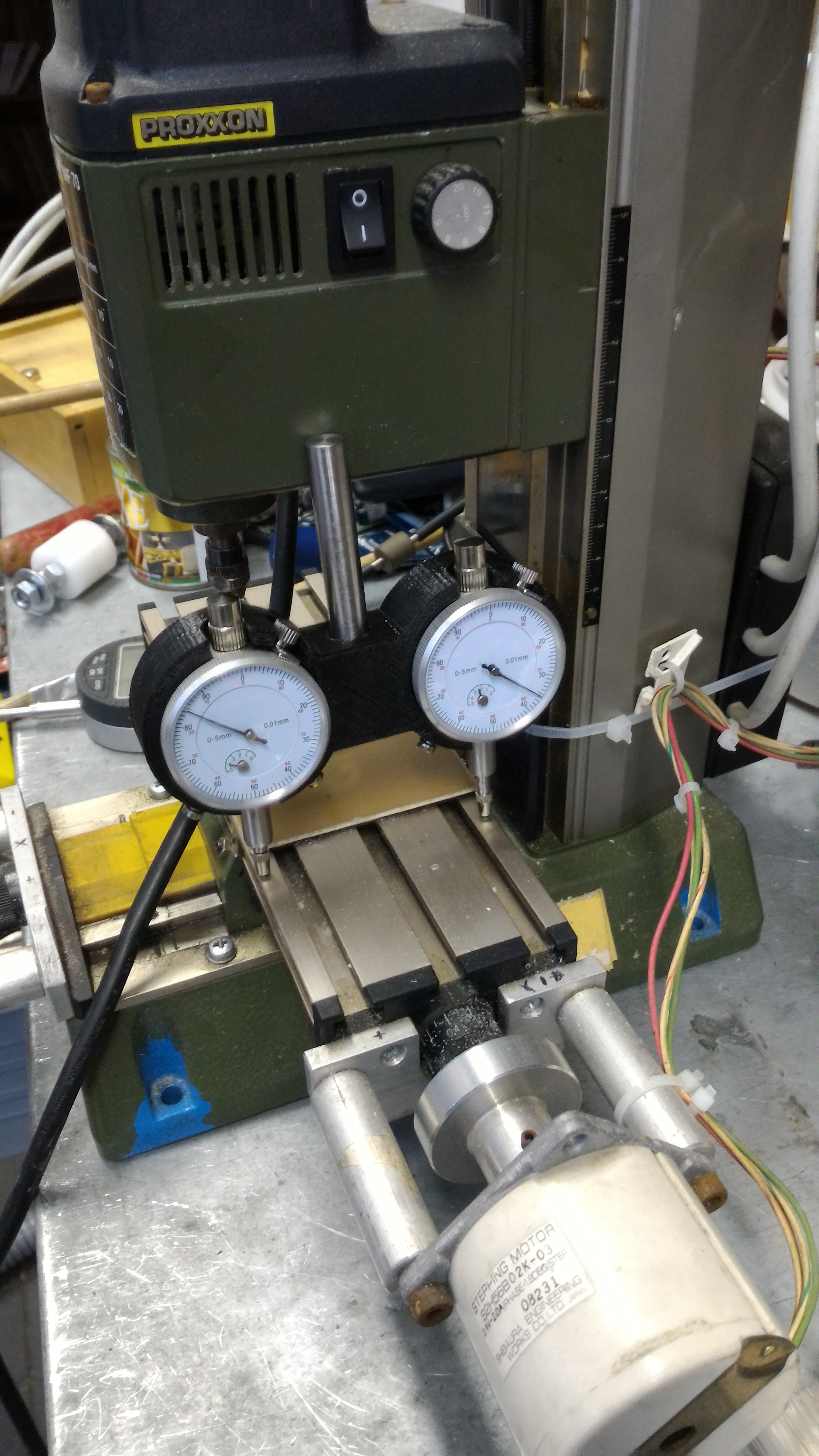

confronto dimensioni con quello di Riccardo e in opera sulla PF230
mrardj
Nuovo
Posts: 18
Permalink
Post Re: Strumento per regolazione fresatrice
il: March 23, 2017, 18:48
Cita:

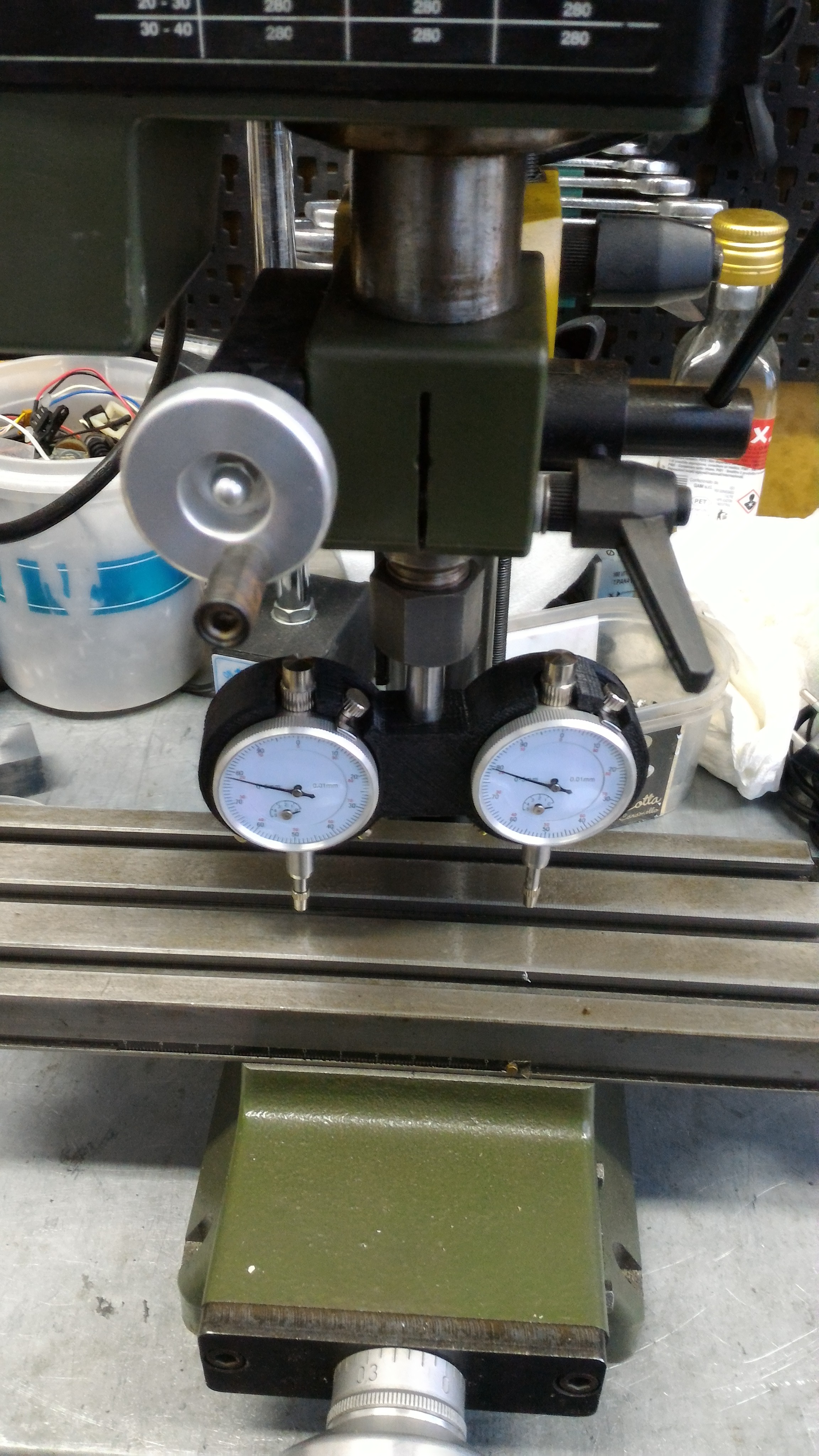

l'ho dimensionato in modo tale da poterlo utilizzare eventualmente anche sulla tavola della MF70 (previa tornitura dell'albero)
nico61
Nuovo
Posts: 32
Permalink
Post Re: Strumento per regolazione fresatrice
il: March 23, 2017, 20:35
Cita:

Bello, ci dici dove l'hai trovato ed il costo dell'utensile completo.
Nico.

glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Strumento per regolazione fresatrice
il: March 23, 2017, 21:08
Cita:

Ciao Mrardj,
ottima realizzazione; ho notato che hai retrofittato la tua MF 70: avresti voglia di indicarci le soluzioni che hai adottato? Io tempo addietro ho iniziato il retrofitting della mia SX1L della Sieg e quindi sarei interessato.
Saluti Giuseppe.
lio
Tornitore provetto
Posts: 215
Permalink
Post Re: Strumento per regolazione fresatrice
il: March 23, 2017, 23:32
Cita:

Con quale stampante 3D hai realizzato il regolatore? Anche io ho una MF70 e retrofittarla mi interesserebbe.
mrardj
Nuovo
Posts: 18
Permalink
Post Re: Strumento per regolazione fresatrice
il: March 24, 2017, 00:07
Cita:

Cita da: nico61 il March 23, 2017, 20:35
Bello, ci dici dove l'hai trovato ed il costo dell'utensile completo.
Nico.

I comparatori me li sono fatti portare da un polacco, la parte in PLA stampata l'ho realizzata io. I comparatori me li ha fatti 16 euro l'uno (roba cinese) per la stampa non saprei calcolare quanto mi è costato.

mrardj
Nuovo
Posts: 18
Permalink
Post Re: Strumento per regolazione fresatrice
il: March 24, 2017, 00:15
Cita:

Cita da: glob il March 23, 2017, 21:08
Ciao Mrardj,
ottima realizzazione; ho notato che hai retrofittato la tua MF 70: avresti voglia di indicarci le soluzioni che hai adottato? Io tempo addietro ho iniziato il retrofitting della mia SX1L della Sieg e quindi sarei interessato.
Saluti Giuseppe.

per la conversione ho usato questo sistema https://youtu.be/JE5HKo6iwOQ
ma il sito dove c'erano i disegni gratuti non c'è più. Devo scavare sui pc per vedere se ne ho ancora una copia. (ho visto che comunque su alibaba li vendono già pronti uguali.. si sà i cinesi clonano tutto) Per l'elettronica ho usato delle semplici scede basate su L297 e L298, tanto il mezzo passo è più che sufficiente, i motori sono di recupero da 2 amper (sovradimensionati)
mrardj
Nuovo
Posts: 18
Permalink
Post Re: Strumento per regolazione fresatrice
il: March 24, 2017, 00:27
Cita:

Cita da: lio il March 23, 2017, 23:32
Con quale stampante 3D hai realizzato il regolatore? Anche io ho una MF70 e retrofittarla mi interesserebbe.

la stampante è una 3Drag, senza modifiche (appena ho tempo devo migliorarla perchè ha qualche imprecisione)
mrardj
Nuovo
Posts: 18
Permalink
Post Re: Strumento per regolazione fresatrice
il: May 8, 2017, 11:41
Cita:

Ciao a tutti, per chi fosse interessato ho ritrovato i file per la modifica cnc della MF70. Posso zipparli e postarli qui se non commetto violazioni :-)
