Autore Argomentomirure per filettatura
Berto
Nuovo
Posts: 45
Permalink
Post mirure per filettatura
il: March 29, 2017, 09:03
Cita:

scusate se stresso, ma cerco in tutti i modi di capire.
diciamo che devo fare un dado e un bullone che si accoppiano.
es. voglio fare un diametro 30mm passo 1
secondo i calcoli che ho appreso da Rick
per il bullone tornisco un tondo a 30 e lo filetto da 1
per il dado utilizzo la formula
diametro esterno vite (30mm) - (1,19 x passo 1) quindi alesatura 28,81 e poi filetto da 1mm
dovrebbe essere corretto giusto?
Ma nel caso che io ho un dado GIA' filettato passo 2 lo misuro internamente con il calibro e rilevo una misura di 40,5mm come faccio a fare il bullone per accoppiarlo???
Grazie

cosimo030
Raffinato Tornitore
Posts: 374
Permalink
Post Re: mirure per filettatura
il: March 29, 2017, 09:17
Cita:

Ciao Berto, per fare le filettature ci sono delle tabelle apposite ( li trovi anche in rete)con le misure dei fori e delle torniture da effettuare .
Saluiti Cosimo.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: mirure per filettatura
il: March 29, 2017, 09:47
Cita:

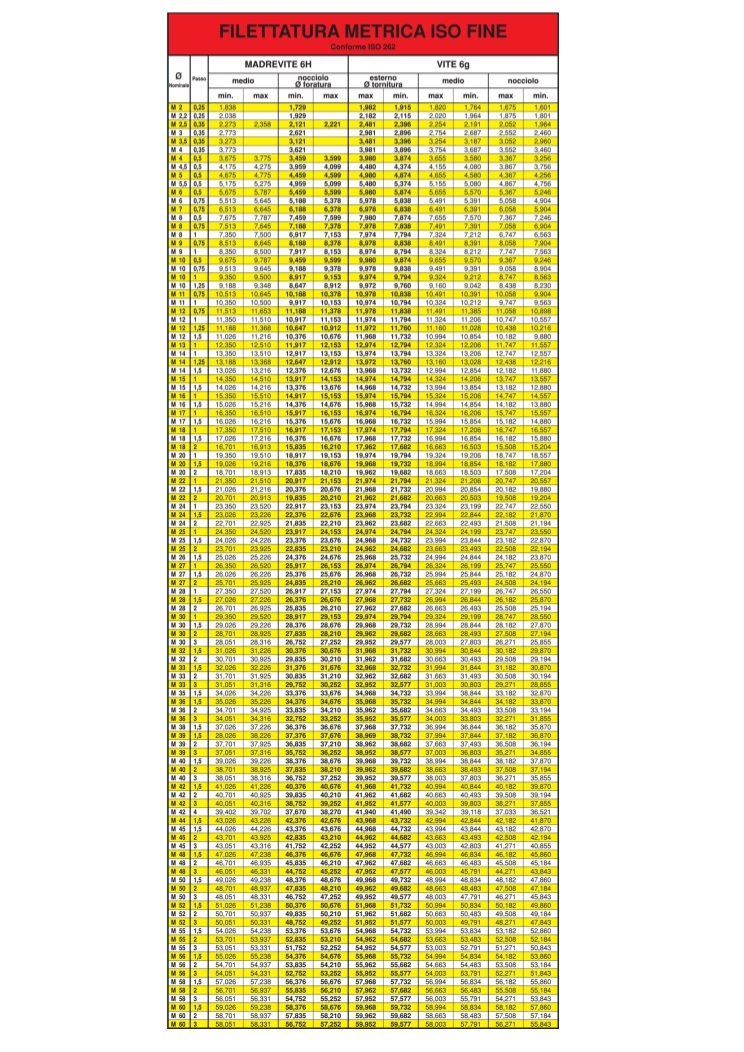

ciao Berto, ti allego un'immagine di una delle tante tabelle che si trovano. Dovrai aguzzare la vista. :D

Ciao mario
Berto
Nuovo
Posts: 45
Permalink
Post Re: mirure per filettatura
il: March 29, 2017, 10:14
Cita:

Grazie Mario, intanto se tu avessi la possibilità di inviarmi un po' di queste tabelle via mail mi faresti un favore perché in effetti non si leggono molto bene la mia mail è bertote@fastwebnet.it
Ma il problema è che devo fare una vite per un dado in plastica, il dado è già filettato passo M1 e il diametro interno che ho misurato è 40,5mm, quindi nulla di convenzionale, bisognerà fare un calcolo per avere il diametro di tornitura che poi dovrà essere filettato M1 per accoppiarli.
