Autore Argomentomontaggio morsa Fervi
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: montaggio morsa Fervi
il: April 23, 2014, 23:23
Cita:

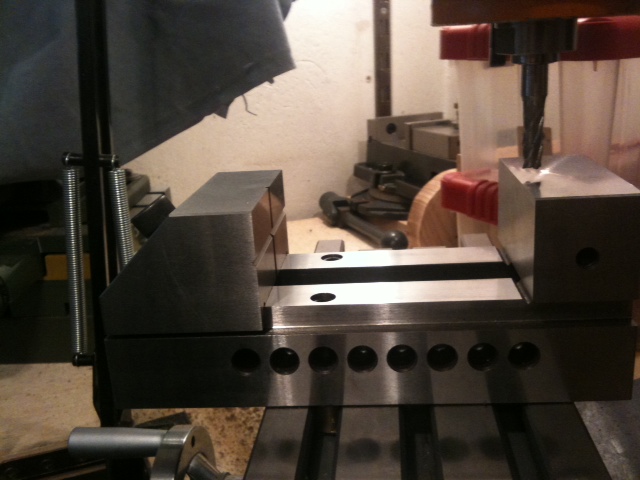

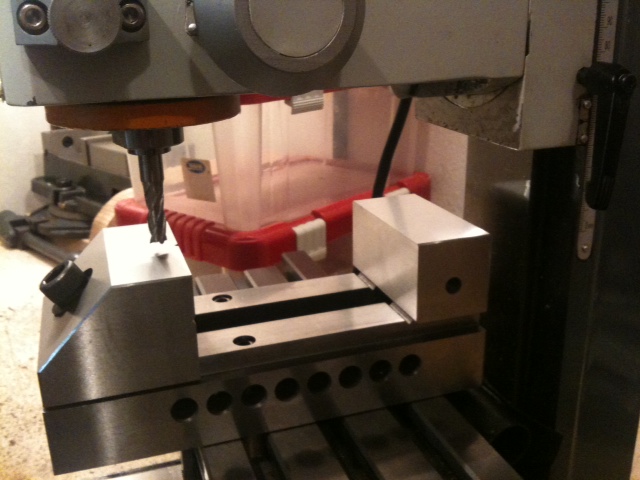

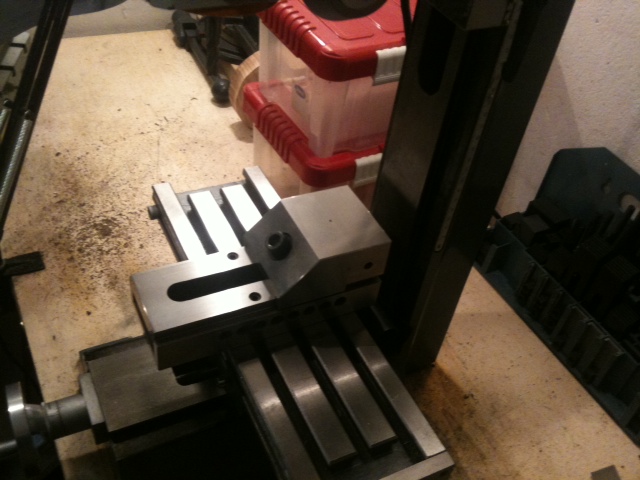

Finito il secondo fissaggio ho montato la morsa sulla fresa e nonostante non sia ancorata al banco a croce in modo
simmetrico ovvero centralmente è solidissima, comunque seguirà la messa in squadra della stessa e prove, ma sono molto fiducioso.

Come da progetto il posizionamento del fissaggio, come fedete nelle foto permette all'utensile, in questo caso una fresa, di
oltrepassare anche se di poco la faccia fissa della morsa quando il carro è a fine corsa verso la colonna , mentre tirando indietro il carro
si sorpassa abbondantemente l'apertura massima della ganascia di 100 mm.

Vi relazionerò ulteriormente appena effettuatei tutti i test.

Gabrio

gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: montaggio morsa Fervi
il: April 23, 2014, 23:28
Cita:

Scusate ho invertito nella spiegazione la posizione del carro

Gabrio
bibox
Nuovo
Posts: 34
Permalink
Post Re: montaggio morsa Fervi
il: April 25, 2014, 09:16
Cita:

ciao, una domanda...
perche non hai usato la guida centrale della tavola per fissare la morsa?
secondo me sarebbe stata piu solida , ma posso anche sbagliarmi :D

ciao , Gianni
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: montaggio morsa Fervi
il: April 25, 2014, 10:18
Cita:

Gianni
Il progetto iniziale era di 4 fori abbandonato poi per la difficolta' di forare.
se avessi forato piu' centralmente diciamo al quinto foro la punta della fresa alla massima escursione del
carro si sarebbe trovate in prossimita della faccia fissa della morsa ma non oltrepassandola.
quella che vedi e' l'unica posizione che permette di lavorare con la massima apertura delle ganasce.

Farò ovviamente dei test e poi vi dico, tieni presente che la morsa lavora principalmente trasversalmente
e verticalmente quindi non dovrebbe sopportare eccessivi sforzi.

Stò comunque progettando anche dei bloccaggi laterali per le posizioni inclinate della morsa che se necessita
potranno essere usati anche quando la morsa è in squadra.

Gabrio

bibox
Nuovo
Posts: 34
Permalink
Post Re: montaggio morsa Fervi
il: April 26, 2014, 17:00
Cita:

Gabrio, io intendevo utilizzarla cosi come ora ma con i fori di fissaggio fatti all'altezza della cava centrale.
dal punto di vista apertura non cambiava nulla e avresti comunque un fissaggio piu robusto e in linea con la metà dell'apertura
cmq complimenti per il lavorone.

Gianni
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: montaggio morsa Fervi
il: April 26, 2014, 21:34
Cita:

Gianni

Non è cosi semplice, la fresa (intendo l'utensile) deve porter lavorare oltre la faccia fissa della morsa quando la stessa
è alla massima escursione verso di te, (intendo dire quando richiami il tavolo a croce con la manovella centrale verso di te)
se nò non riesci a finire il pezzo in lavoraziione.

Lateralmente (intendo l'escursione destra verso sinistra e viceversa) non è un problema perchè i limiti te li da il tavolo croce,
a prescindere dove ai posizionato la morsa.

Oggi ho completato il flycutter ( che ho postato) ed ho iniziato la fresatura dell'accessorio per la mola, e devo dire che la morsa
funziona egregiamente.

Rick, come sempre il tuo parere,critica e/o consiglio è il benvenuto.

Gabrio

marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: montaggio morsa Fervi
il: April 26, 2014, 22:38
Cita:

Ciao a tutti, Gabrio credo che il pensiero di Gianni sia: Perchè non hai forato all'altezza del 5° foro che ti permetteva di fissare la morsa centralmente in tutti i sensi ?
Ho visto il tuo lavoro del flycutter eseguito su inox, se non ti ha dato problemi così allora è tutto ok.

Ciao Marco.
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: montaggio morsa Fervi
il: April 26, 2014, 22:43
Cita:

Gianni
Io sono soddisfatto del mio set up.
Se vuoi fissarla nella cava centrale dovresti forare all'altezza del quinto foro partendo dalla
parte della faccia mobile della morsa.

Valuta bene e prendi tutte le misurazioni del caso prima di decidere.

Gabrio

gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: montaggio morsa Fervi
il: April 26, 2014, 22:51
Cita:

Marco
I nostri messaggi si sono incrociati.

Hai ragione il quinto foro ci può stare, ma se fissi un pezzo come è capitato a me con il fly cutter che va oltre la faccia
della morsa se non hai un minimo di margine sei contretto a lavorare sempre con le parallele per far rientrare il pezzo.

Marco come ho gia scritto il mio progetto era diverso volevo addirittura fare 4 fori, sul posizionamento non ho dubbi è il migliore
sempre che sia rigido a sufficienza, per ora est ok.

Gabrio
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: montaggio morsa Fervi
il: April 26, 2014, 23:26
Cita:

Marco
Mi sa che ho detto una caz... circa le parallele, cancella.
E' tardi e devo vo alzarmi alle 4 per andare a caccia, ho la testa altrove in questo momento.

Alla prossima

Gabrio
