Autore ArgomentoKT 150 Proxxon retrofit
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: September 12, 2017, 12:33
Cita:

Salve a tutti

Ho acquistato questi interruttori fine corsa .
La mia intenzione sarebbe quella di metterli
all'interno del tavolo a croce.

Che ne dite? secondo voi vanno bene?

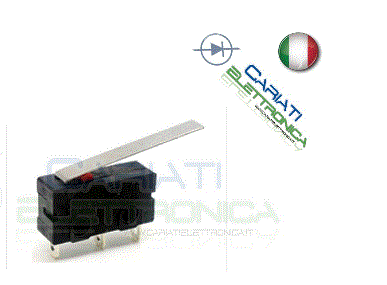

MicroSwitch a leva Pulsante Fine Corsa Micro Switch
Tensione max: 250VAC
Corrente max: 5A
Numero Pin: 3 ( C comune ; NC normalmente chiuso ; NO normalmente aperto)

Gabrio

mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: KT 150 Proxxon retrofit
il: September 12, 2017, 13:21
Cita:

Ciao Gabrio,
cerrrrto che vanno bene, se vai a vedere sul mio lungo post ci sono anche le soluzioni che ho adottato con switch simili ai tuoi.

ciao mario

gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: September 12, 2017, 15:20
Cita:

Ciao Mario
E' un gran piacere risentirti di nuovo sul forum.

Ho riletto il tuo post, la mia idea e' di montare i 4 fine corsa della
tavola a croce (2 x asse in parallelo) all'interno della stessa.
Ho fatto sopraluogo e lo spazio non manca.

Colgo l'occasione di chiederti consiglio sull'acquisto dei cavi per collegare
tutti i componenti, a mio avviso dovrebbero essere di due tipi quelli che portano corrente
e quelli che portano segnale (perdonami se dico fesserie).

Ci sono caratteristiche particolari da rispettare.? ad esempio devono essere schermati?

A presto

Gabrio

mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: KT 150 Proxxon retrofit
il: September 12, 2017, 18:52
Cita:

Ola Gabrio,
Io li ho montati esterni e controllo solo 2 fine corsa invece che 4. Sono stati aggiunti all'ultimo minuto, facci poi vedere la tua soulzione, magari la riproduciamo.
Ho utilizzato del cavo schermato da 6poli poichè volevo incorporare in un unica soluzione il controllo motore ed i fine corsa, nel mio caso sono 2 e sono montati vicino ai motori. Questa soluzione mi ha dato qualche problema, ne parlo qui post 1128 :
http://www.ebgmodels.it/?page_id=1622&mingleforumaction=viewtopic&t=192.15
Dai che presto assisteremo al varo della KT150, naturalmente il rito comprende la rottura di una bottiglia (almeno prosecco) sulla CNC appena finita.

ciao mario

gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: September 13, 2017, 17:25
Cita:

Ciao Mario
Ma anche una bella bottiglia di Taittinger da condividere..

Purtroppo quel giorno e' ancora lontano perché non solo devo ancora acquistare tutta l'elettronica
dove brancolo nel buio, ma anche capire come fare tutti i cablaggi senza sbagliare e dulcis in fundo affrontare
seriamente il CAD etc etc mi vengono i brividi solo a pensarci.

Comunque facendo un passo alla volta prima o poi si arriva da qualche parte.

Gabrio

mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: KT 150 Proxxon retrofit
il: September 13, 2017, 18:16
Cita:

Non disperare, quando iniziai l'opera ero completamente a digiuno di tutto, un passo dopo l'altro, una tessera per volta e .... magicamente il puzzle si è felicemente comletato.
Basta non mollare MAI.

ciao mario

Rick
Amministratore
Posts: 2054
Permalink
Post Re: KT 150 Proxxon retrofit
il: September 13, 2017, 18:29
Cita:

..e magari con un pochino di aiuto da parte anche di questo nostro forum...
:-)
Vai Gabrio che hai tutta pappa fatta...basta cercare e informarsi e contare sugli amici :-)

Ciao
Rick (quasi di rientro anche io...)

glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: KT 150 Proxxon retrofit
il: September 13, 2017, 20:37
Cita:

Ciao Gabrio,
magnifica la tua realizzazione meccanica... Per quanto riguarda la parte elettronica penso di poterti consigliare questo sito (dove, per altro, io mi sono già servito con piena soddisfazione):

http://www.omc-stepperonline.com

Hanno tutto quello che può servirti: Driver singoli (M542T) oppure multipli con il TB6560 CNC, alimentatori swiccing ecc. Penso che una occhiata al sito (che è in inglese) possa servirti a chiarirti le idee.
Poi per i collegamenti elettrici è sufficiente seguire i loro schemi. Ricorda che i cavi che portano i segnali è bene che siano schermati. Per le alimentazioni è sufficiente del cavo bipolare normale.
Saluti, Giuseppe.

gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: September 14, 2017, 15:15
Cita:

Ciao a tutti

Non mi sarei mai imbarcato in un progetto come questo senza lo sprone di Rick che mi ha dato fiducia
giudicandomi, se avessi voluto, all'altezza.
Inoltre il retrofit di Mario per me è stato una guida formidabile soprattutto sugli errori da evitare, infine
il contributo degli amici del forum a fatto si che sia arrivato fino in fondo alla parte meccanica.

Giuseppe - interessante quel sito che mi hai indicato.

Per me il vero banco di prova inizia adesso. Vedremo e grazie ancora per il supporto.

Gabrio

gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: September 15, 2017, 11:22
Cita:

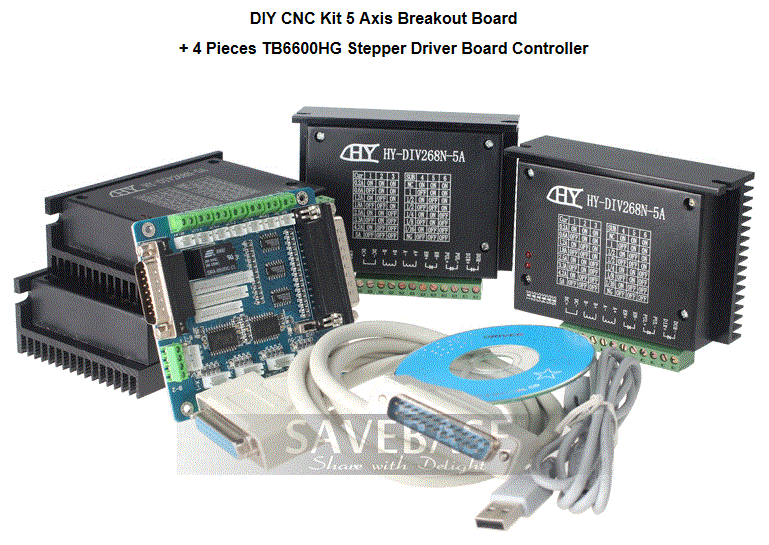

Avrei scelto il seguente cnc-kit con 4 stepper drive controllers uno in piu'
può venir comodo, che ne pensate vado avanti?

Gabrio
