Autore ArgomentoKT 150 Proxxon retrofit
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: September 27, 2017, 16:28
Cita:

Ciao Giuseppe

Un chiarimento sulla messa a massa.
Domandina facile facile (per uno come te ovviamente), se un segnale transita da A (sorgente) a B (destinazione) e' irrilevante dove
ancori la massa oppure e consigliabile da uno dei due lati, e se si quale?

In attesa che arrivi l'elettronica sto lavorando sulla sistemazione dei fine corsa e loro collegamento, presto postero un pò di materiale.

Gabrio

gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: September 27, 2017, 19:01
Cita:

Eccomi di nuovo

Come detto nel precedente post ora mi sto concentrando sul collegamento dei fine corsa.
Di grande aiuto e' stato un vecchio post di Marco8973 riguardante il sito hobby cnc australia,
che spiega in grande dettaglio tutte le connessioni e i montaggi per realizzare una cnc.
Questo è il sito : http://www.hobbycncaustralia.com/Electronics/ElecKit43.htm

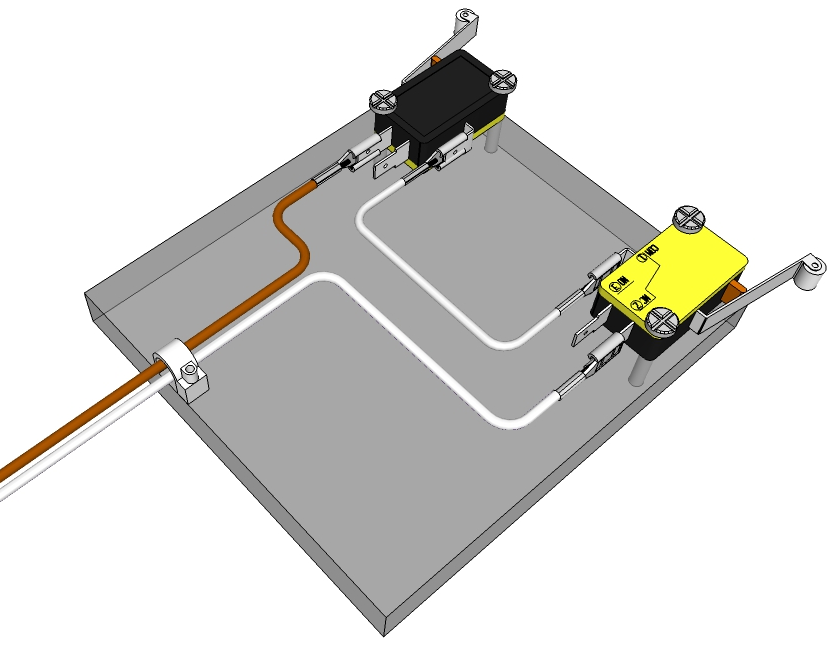

Il collegamento che ho scelto e' seriale.

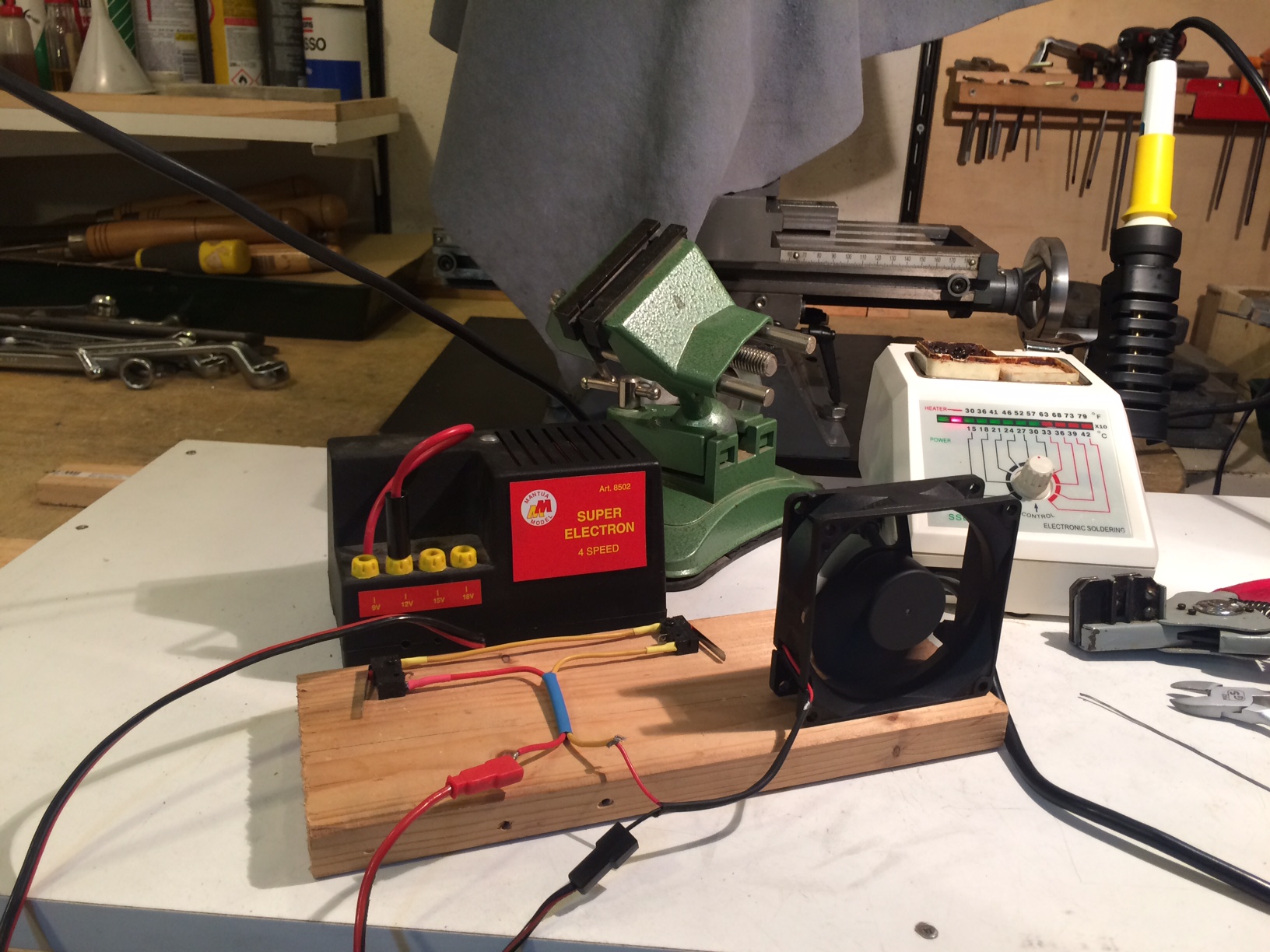

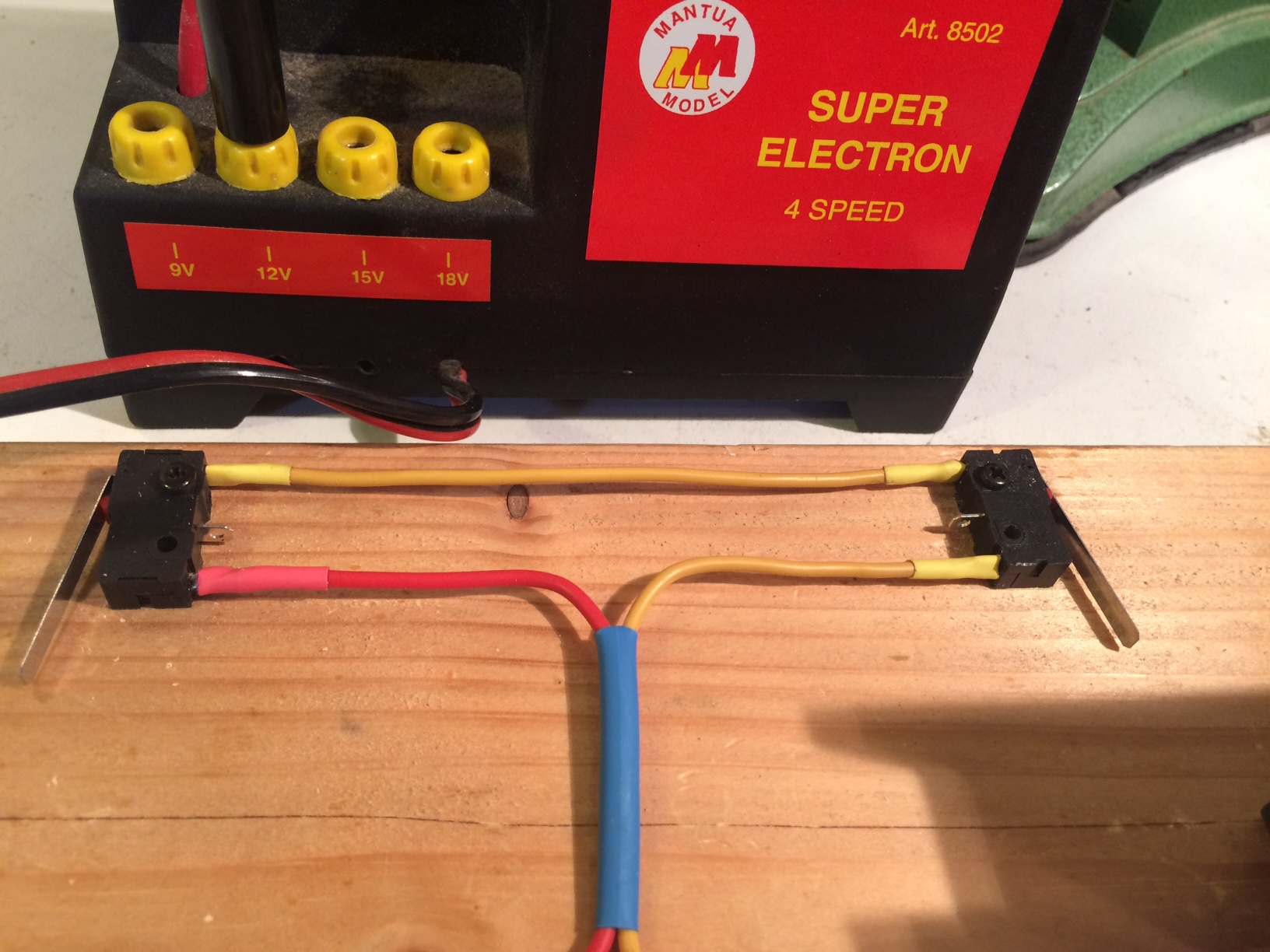

Ho fatto un test con i 2 fine corsa dell'asse X collegati ad un alimentatore a 12 V e ad una
ventola a 12 V. nelle foto che allego i fine corsa non sono impegnati e la ventola gira liberamente
appena faccio scattare un fine corsa la ventola si ferma e se lo rilascio ripresnde a girare ora
mi chiedo se nella realta' un fine corsa interviene a fermare la fresa dopo che cosa succede ??

nel prossimo post la parte hardware dell'installazione.

Gabrio
Rick
Amministratore
Posts: 2054
Permalink
Post Re: KT 150 Proxxon retrofit
il: September 27, 2017, 19:22
Cita:

Ciao Gabrio, si tratta di segnali logici, non sono "interruttori" nel vero senso della parola, quindi non fermano nulla. E' il software di controllo che intercetta gli stati logici relativi allo swicth di fine corsa e si comporta di conseguenza. Per esempio per fare l'homing dell'asse.

Ciao.
Rick.
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: KT 150 Proxxon retrofit
il: September 27, 2017, 20:17
Cita:

Ciao Gabrio,
sempre facendo riferimento a quanto spiegava N.E. lo schermo di massa va collegato vicino alla sorgente: nei pre amplificatori il segnale ad un certo punto va applicato ai potenziometri per il controllo di bassi, medi, acuti, volume e bilanciamento: questi potenziometri hanno il corpo metallico : è qui che vanno collegate le rispettive masse (la calza in rete metallica). Per quanto riguarda gli interruttori di fine corsa ha ragione Rick: quello schema funziona come stop di emergenza togliendo la corrente al tutto.
Ciao, Giuseppe.
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: October 9, 2017, 11:14
Cita:

Ciao a tutti

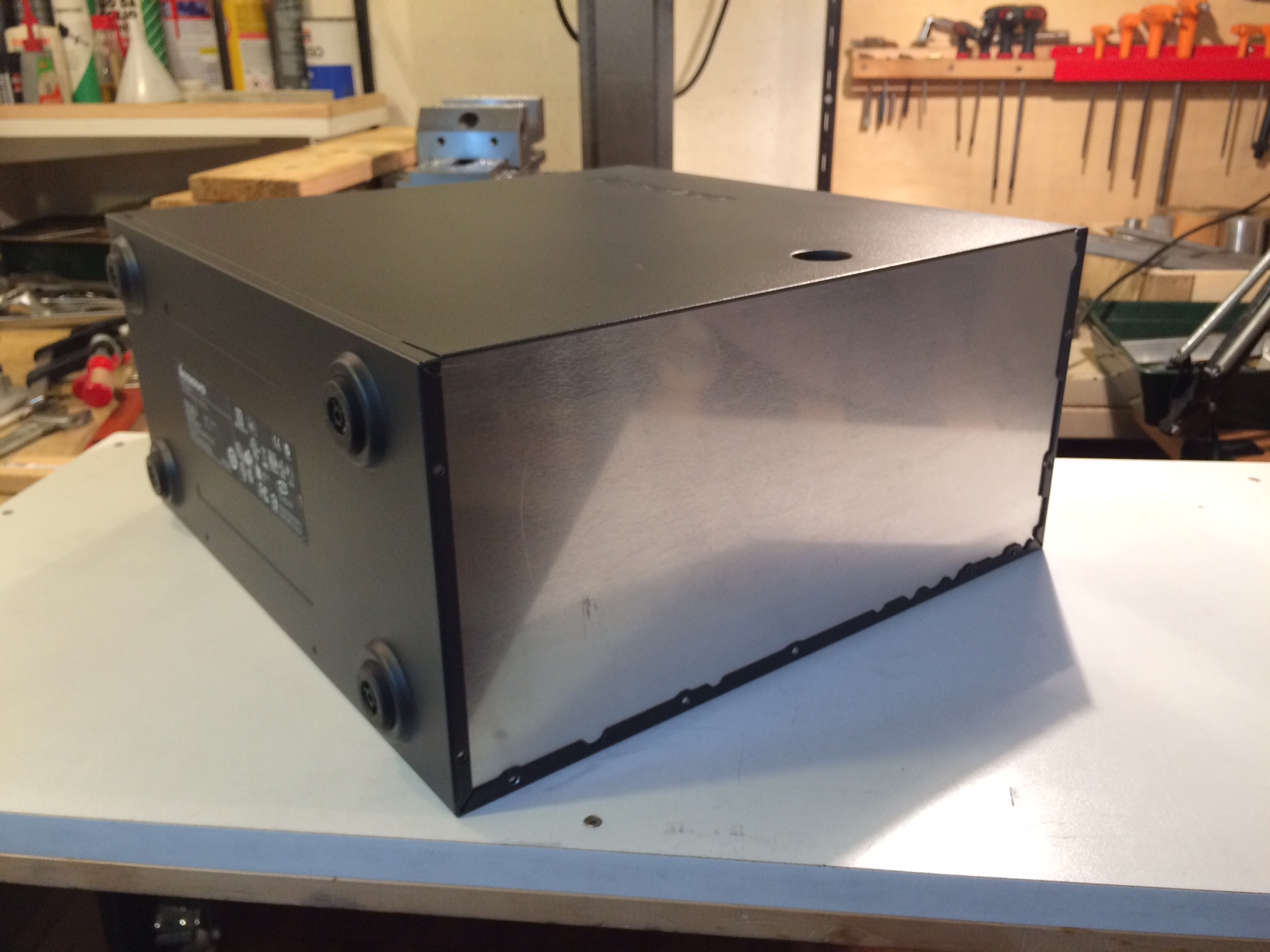

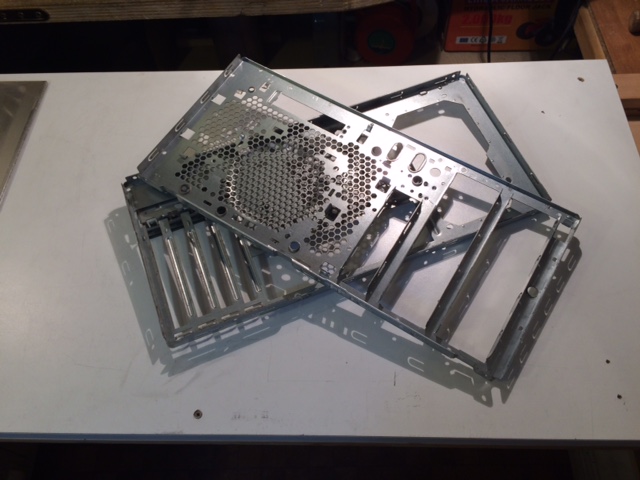

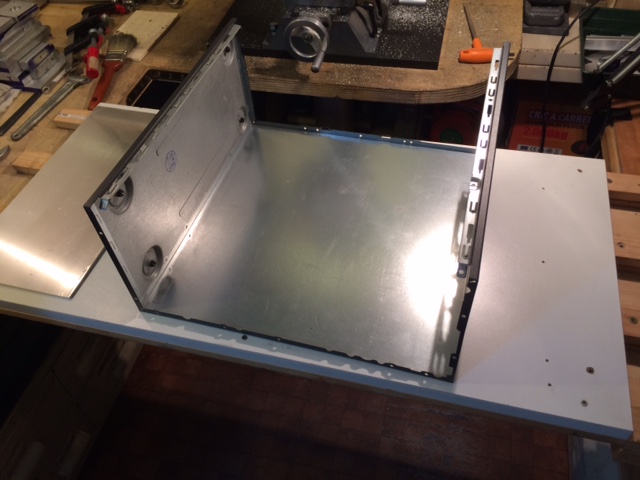

Sempre in attesa dell'elettronica, sto lavorando sul case, ho deciso
di tenere exclusivamente l'involucro esterno sostituendo le paratie
con dei fogli di alluminio da 4 mm. ovviamente da completare con
gli incassi dei vari connettori, corrente, E-Stop, ventole etc etc.

Allego foto

Gabrio
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: October 22, 2017, 17:35
Cita:

Salve a tutti
Mi è arrivata l’elettronica poi posterò foto.

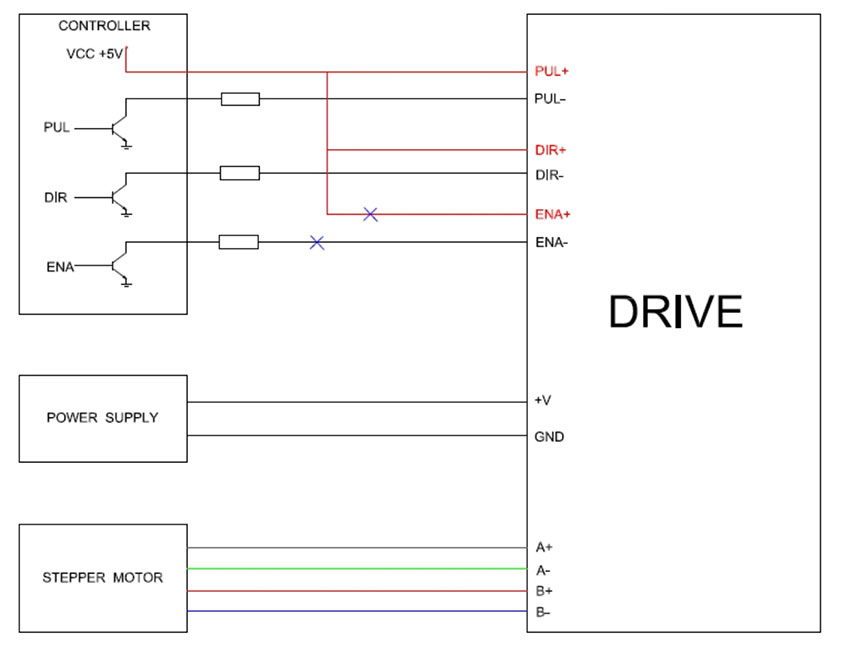

Per quanto riguarda i collegamenti il più critico è quello dei driver al riguardo
Stepperonline (dove ho acquistato l’elettronica) mi ha suggerito due possibili set up
uno senza ENA +/- è l,altro con. Allego schema collegamenti.
Quale dei 2 mi suggerite?
A che cosa serve l’ENABLE?

Gabrio
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: October 30, 2017, 09:36
Cita:

Salve a tutti

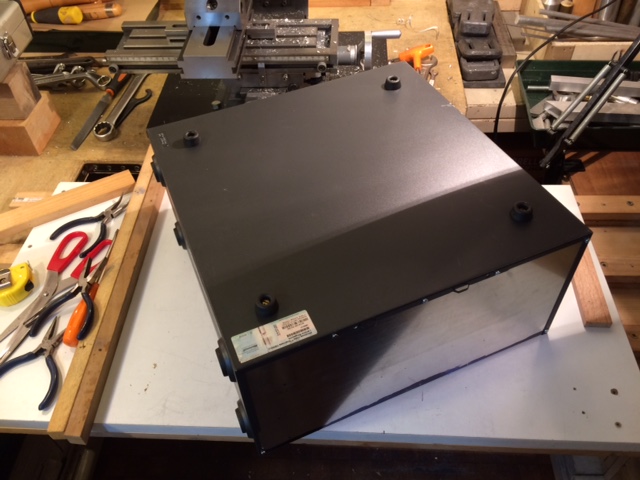

Il lavoro continua con il contenitore, che ho fornito
di 4 piedini di gomma cosi da poterlo usare sia in
orizzontale che in verticale sui piedini originali del
computer.

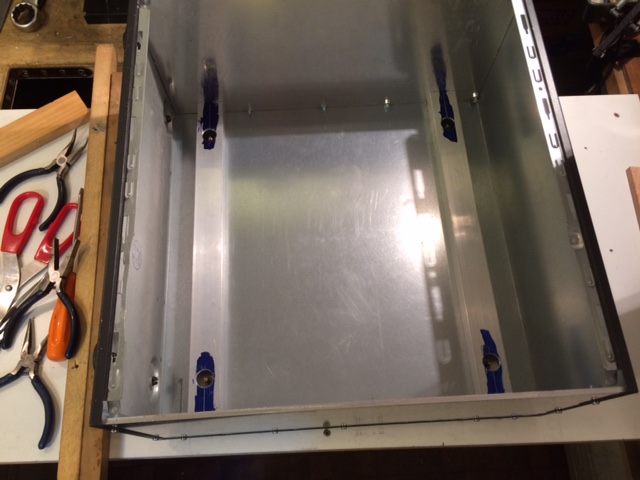

Questo mi ha permesso inoltre di ancorare all'interno due
profilati di alluminio che servono per sostenere la piastra
sulla quale poggia l'elettronica.

Vi mostro foto

Gabrio
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: October 30, 2017, 09:52
Cita:

Salve a tutti

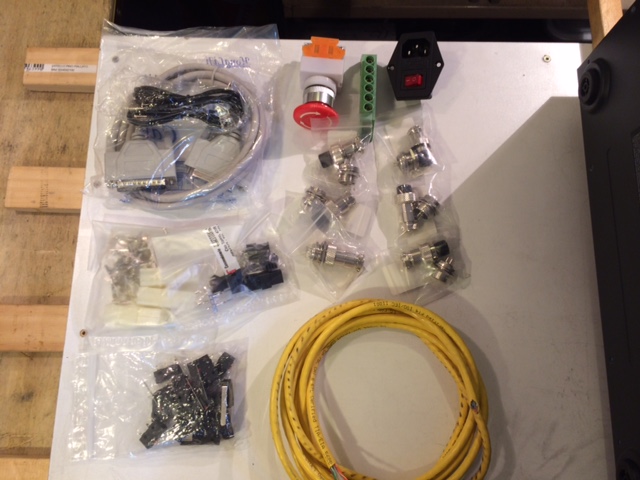

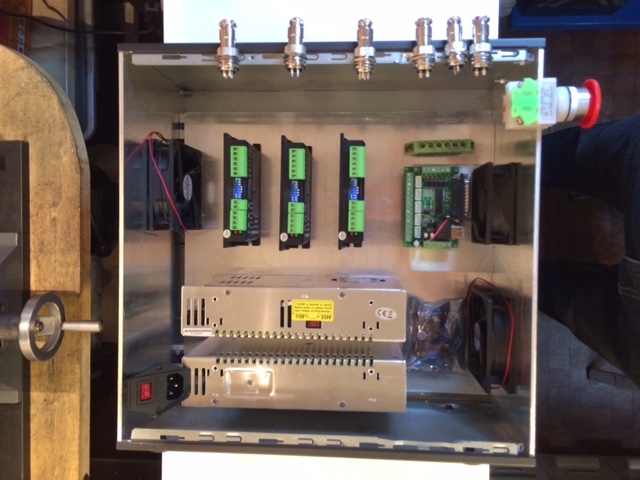

Nelle foto che seguono vi mostro l'elettronica che ho acquistato
ed anche una possibile sistemazione della stessa.

Gabrio
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: November 8, 2017, 09:31
Cita:

Salve a tutti

In questo momento mi sto dedicando alle prese d'aria
per le tre ventole che intendo utilizzare.
Due da 90 mm e una da 80 mm di diametro.

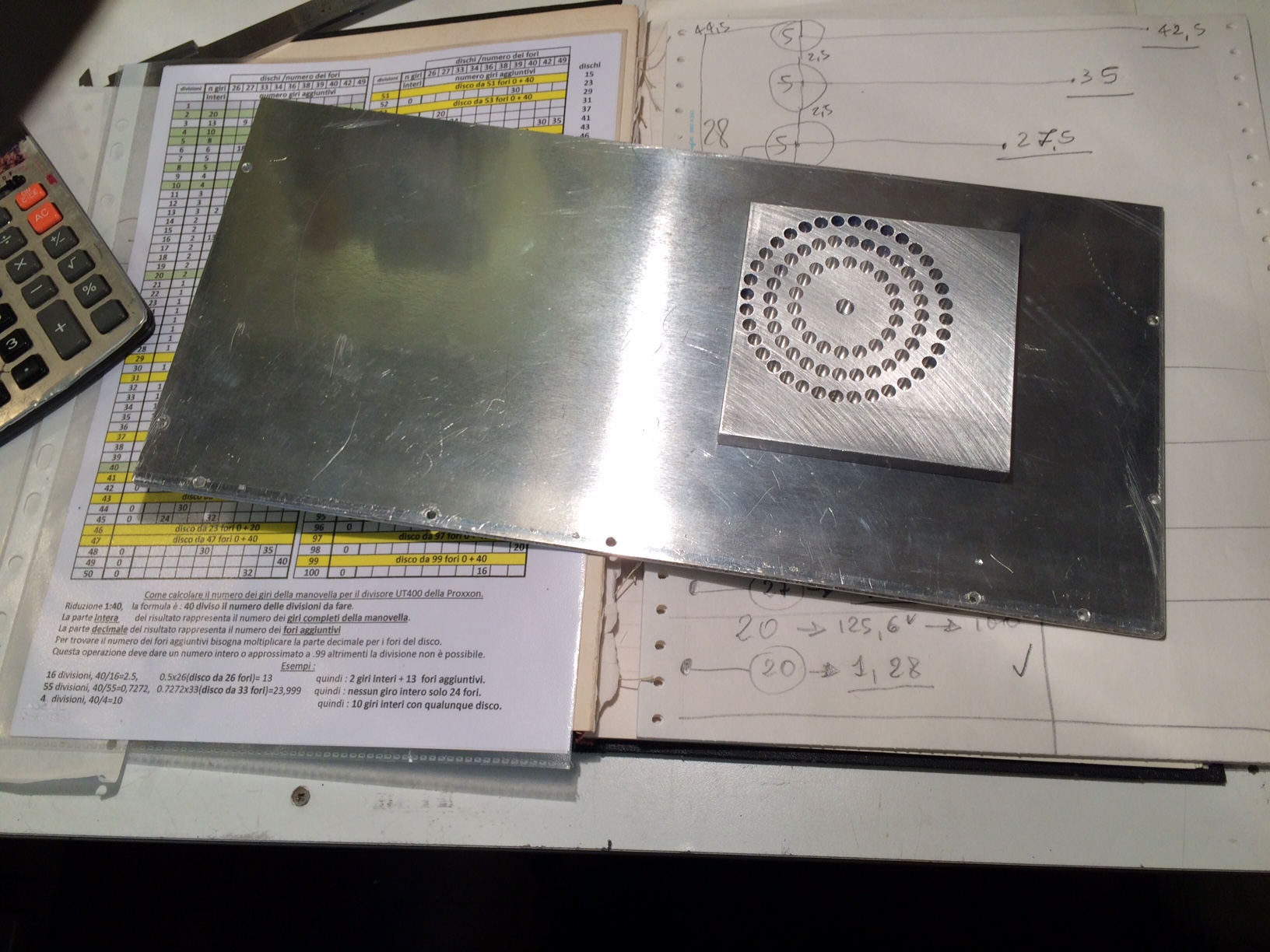

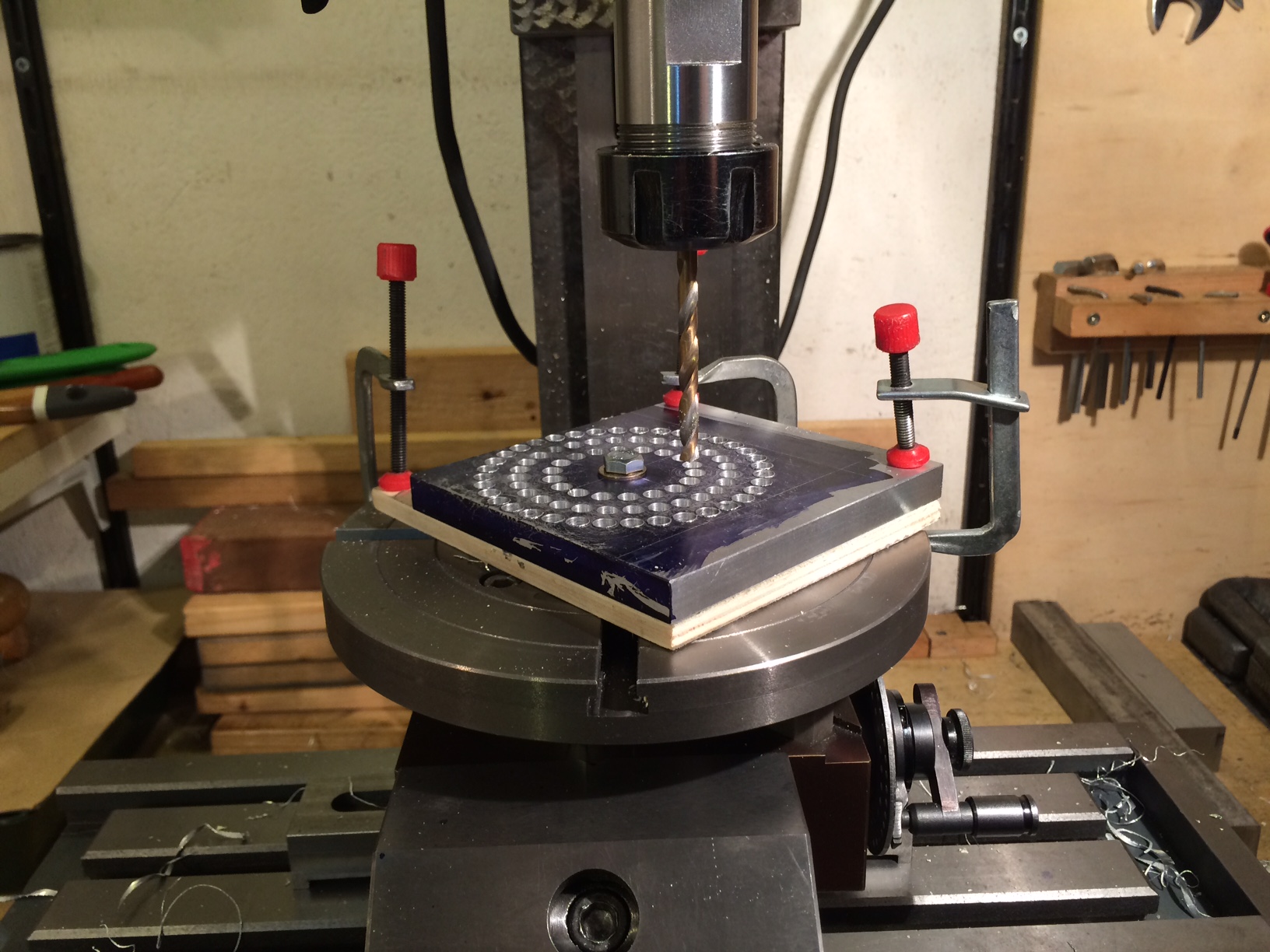

Non potendo usare la piastra frontale del contenitore
sul divisore /fresa per motivi di ingombro ho pensato
di fare una sesta di quida per la foratura della piastra
frontale.

L'alternativa poteva essere di marcare direttamente sulla piastra
frontale tutti i fori da fare cosa alquanto laboriosa che non
dava le stesse garanzie di precisione della sesta fatta
con il divisore.

Allego alcune foto

Gabrio
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: November 8, 2017, 17:44
Cita:

Eccomi di nuovo

Ho le idee un pò confuse circa l'homing e l'azzeramento utensile (probe?)

Hanno bisogno di sensori o pulsanti tipo i fine corsa da collegare alla
breakout board, oppure si fa tutto con il software?

Avrei veramente bisogno che qualcuno mi aiutasse a capire come funzionano
prima di assemblare tutta l'elettronica.

Gabrio
