Salve a tutti

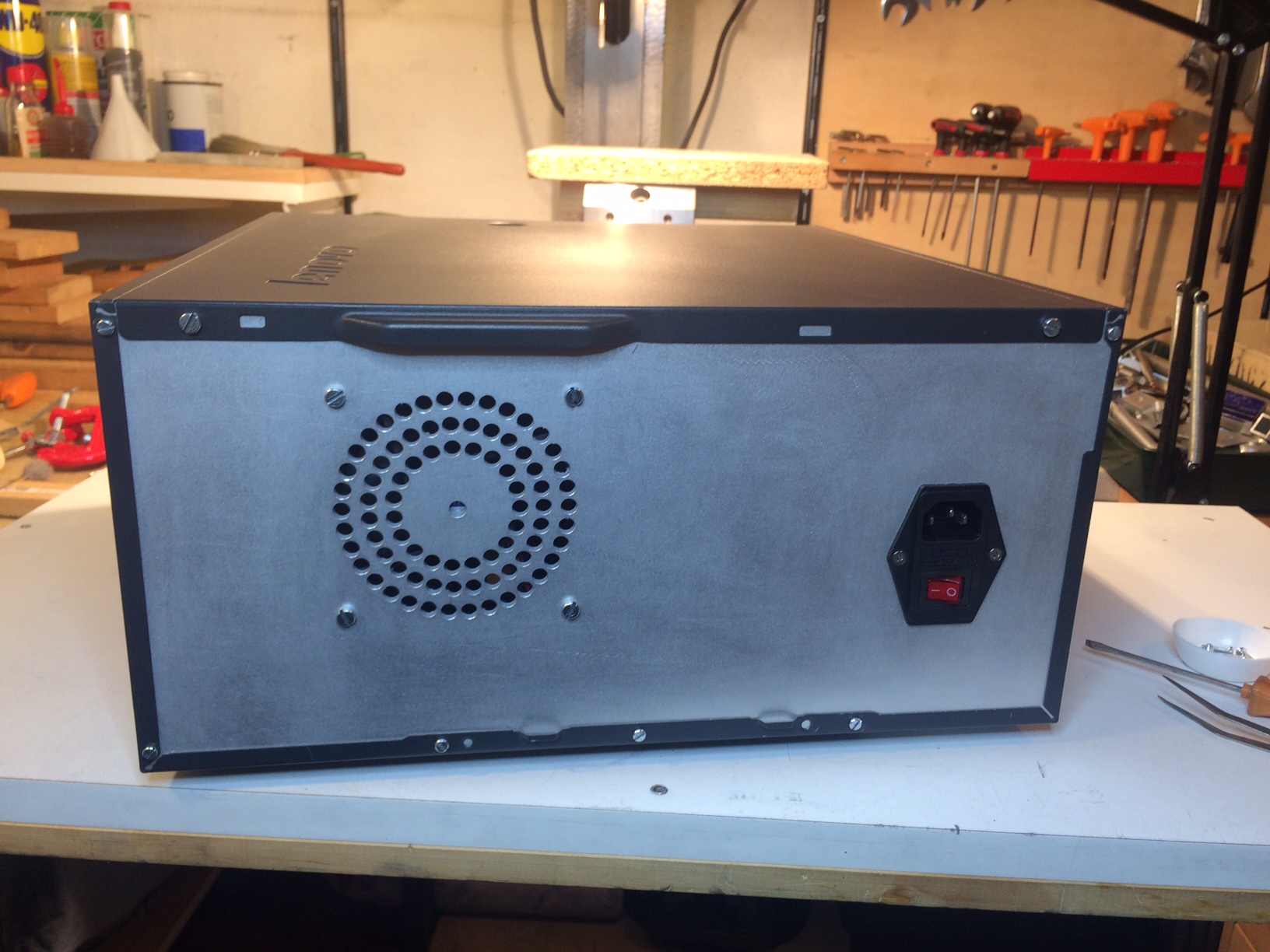

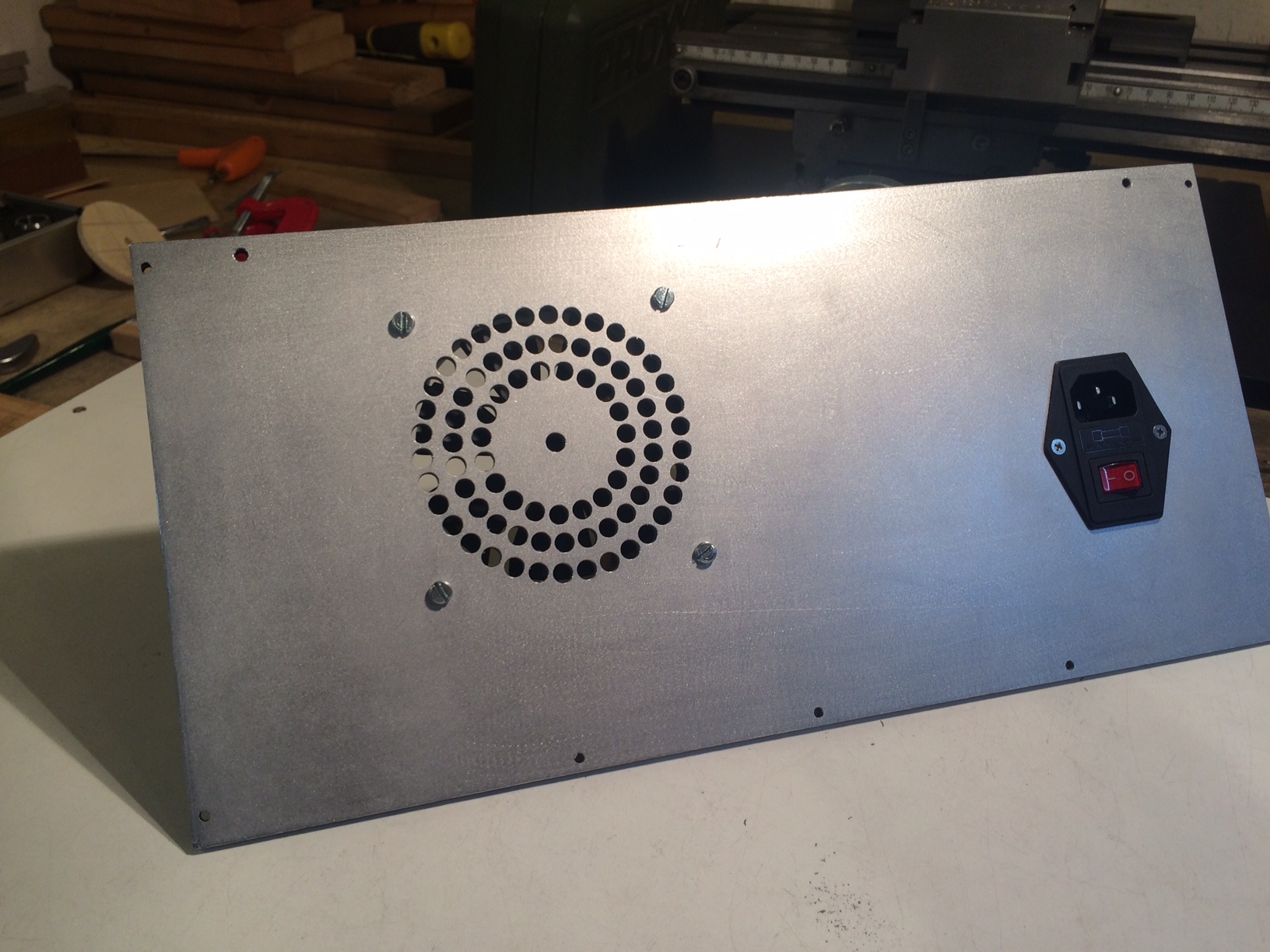

Ho completato il pannello posteriore del contenitore, allego foto.

Ora manca quello anteriore, e la sagomatura della base ove poggia l'elettronica.

Gabrio

Grazie Roy, si sono soddisfatto di come procede il lavoro.

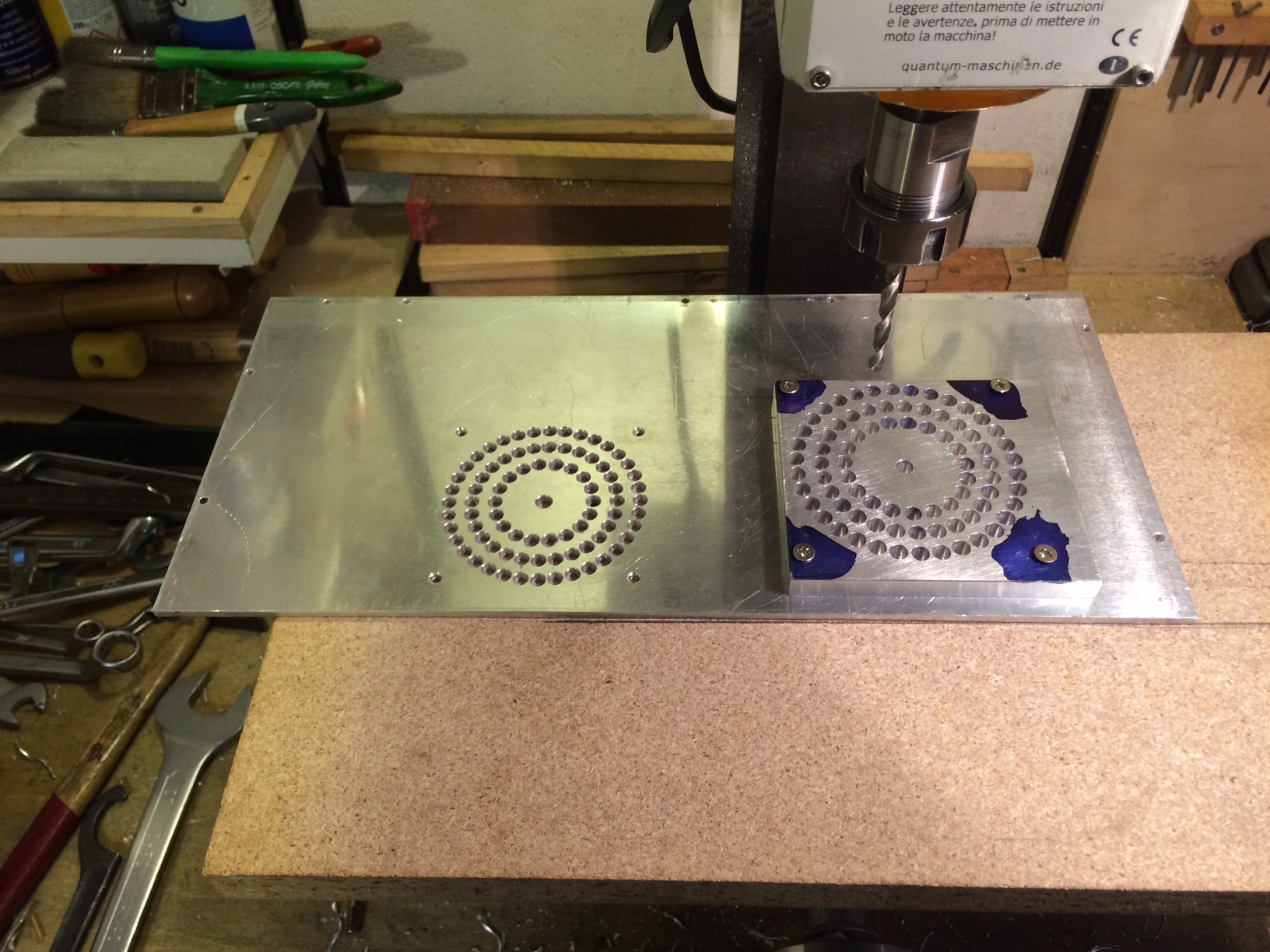

Il lavoro sul pannello frontale e' un po' più complicato perché devo fare lo scasso per l'USB e
per la porta parallela.

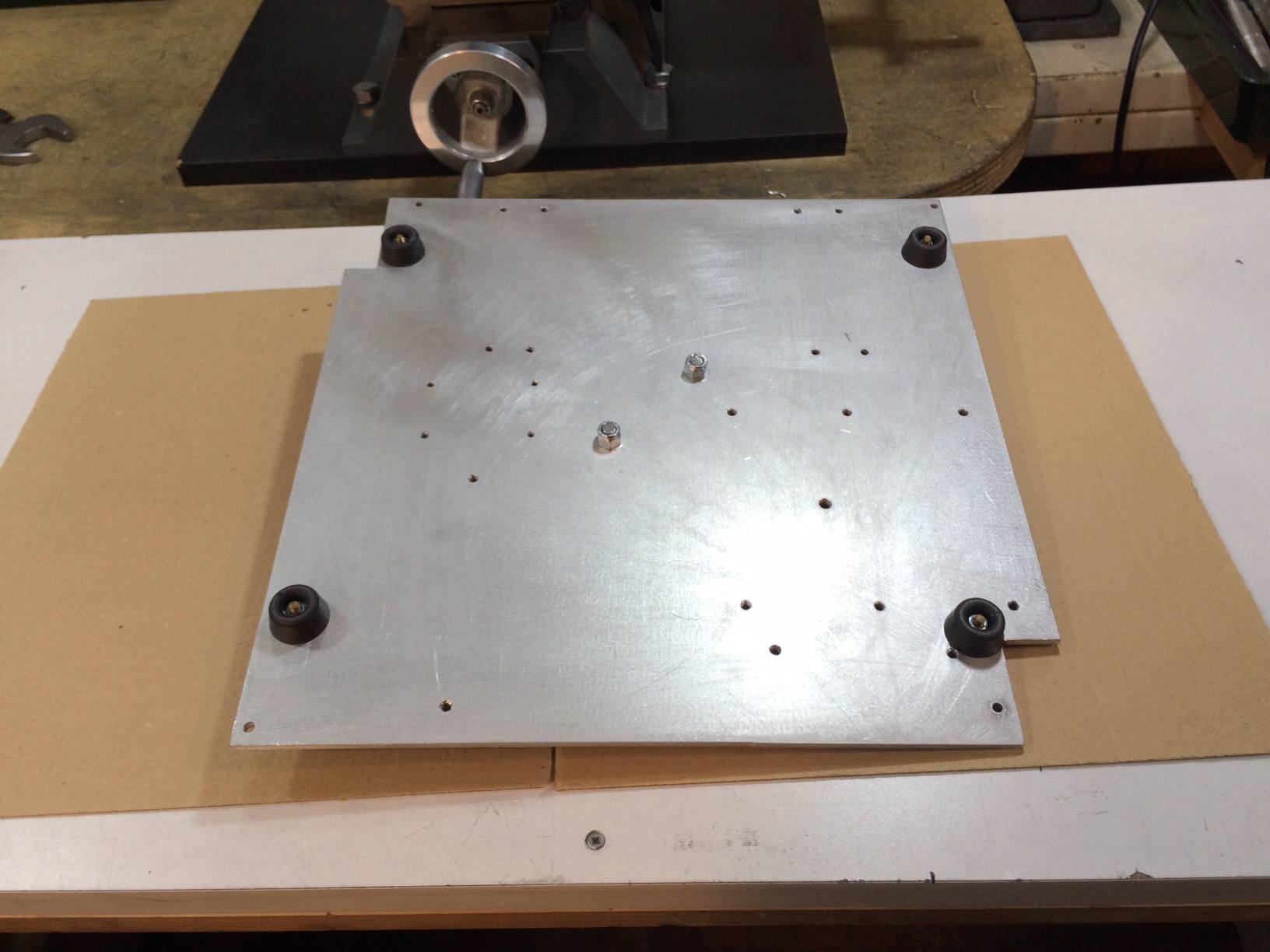

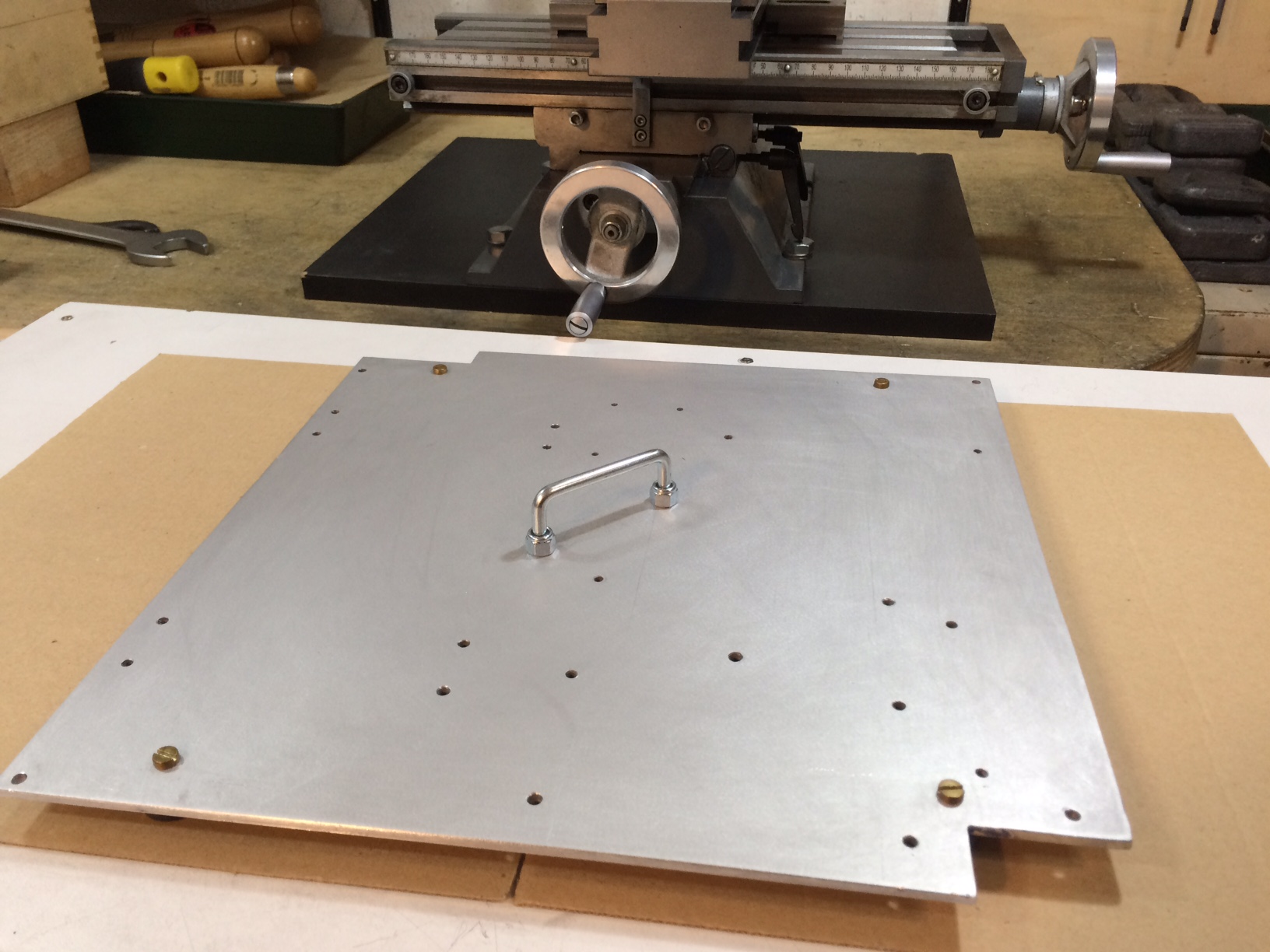

Sarà anche interessante la sagomatura della piastra interna che è progettata per essere
estraibile in modo da poter cablare più agevolmente l'elettronica.

A presto

Gabrio

Mario
Grazie per l'incoraggiamento, per il momento riesco a progredire senza grossi problemi,
anche il cablaggio dell'elettronica e' pianificato, il veri ostacoli rimangono la configurazione
del sistema ed infine il software autocad-camban e linux cnc.

Il traguardo sembra vicino ma e' ancora molto lontano lo vedo un po come i miraggi nel deserto.

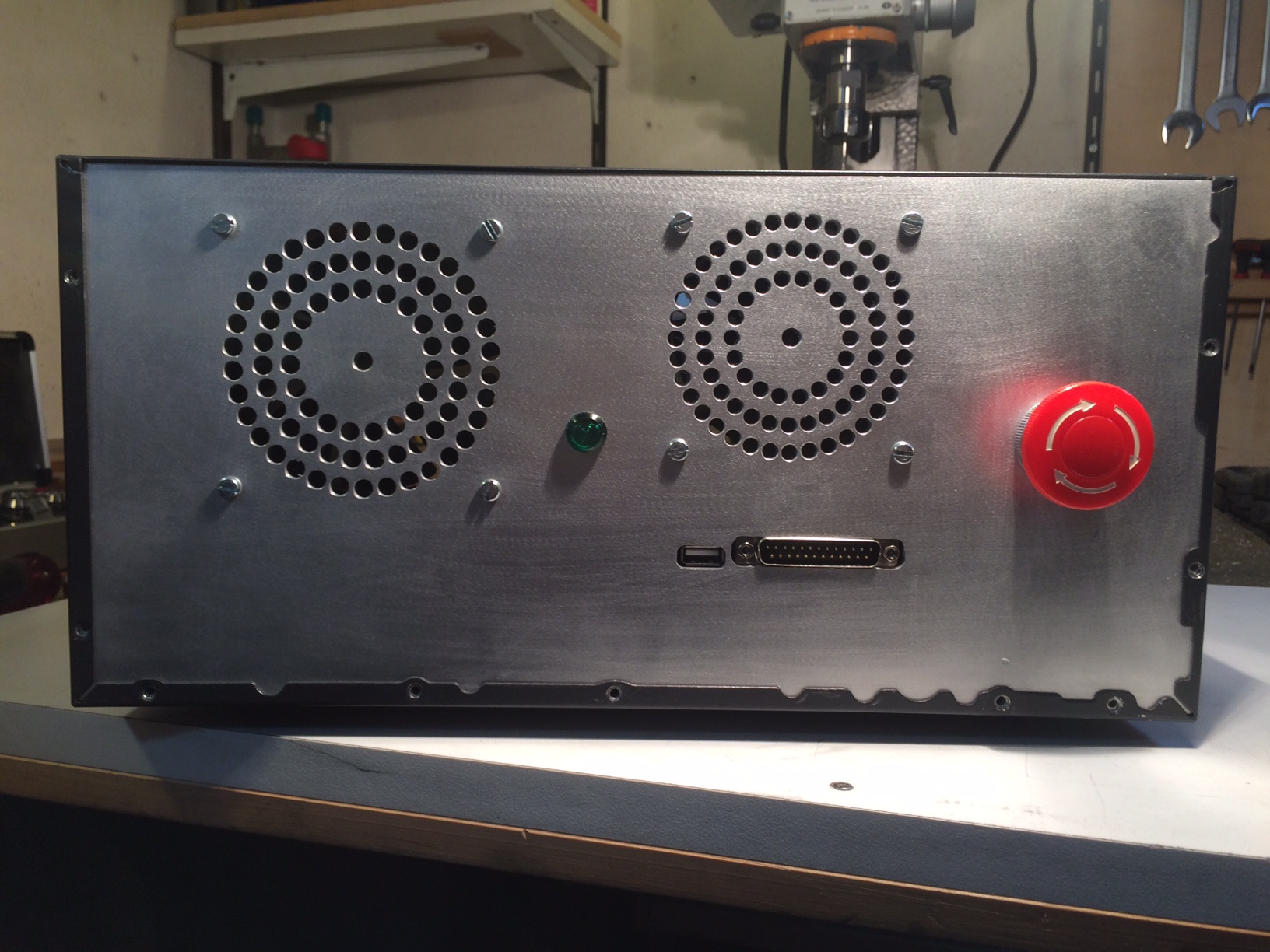

Nel frattempo ho completato il frontale del contenitore che include 2 ventole, lampadina spia, pulsante
di emergenza e porta parallela con USB.

Allego foto

Gabrio

Eccomi di nuovo

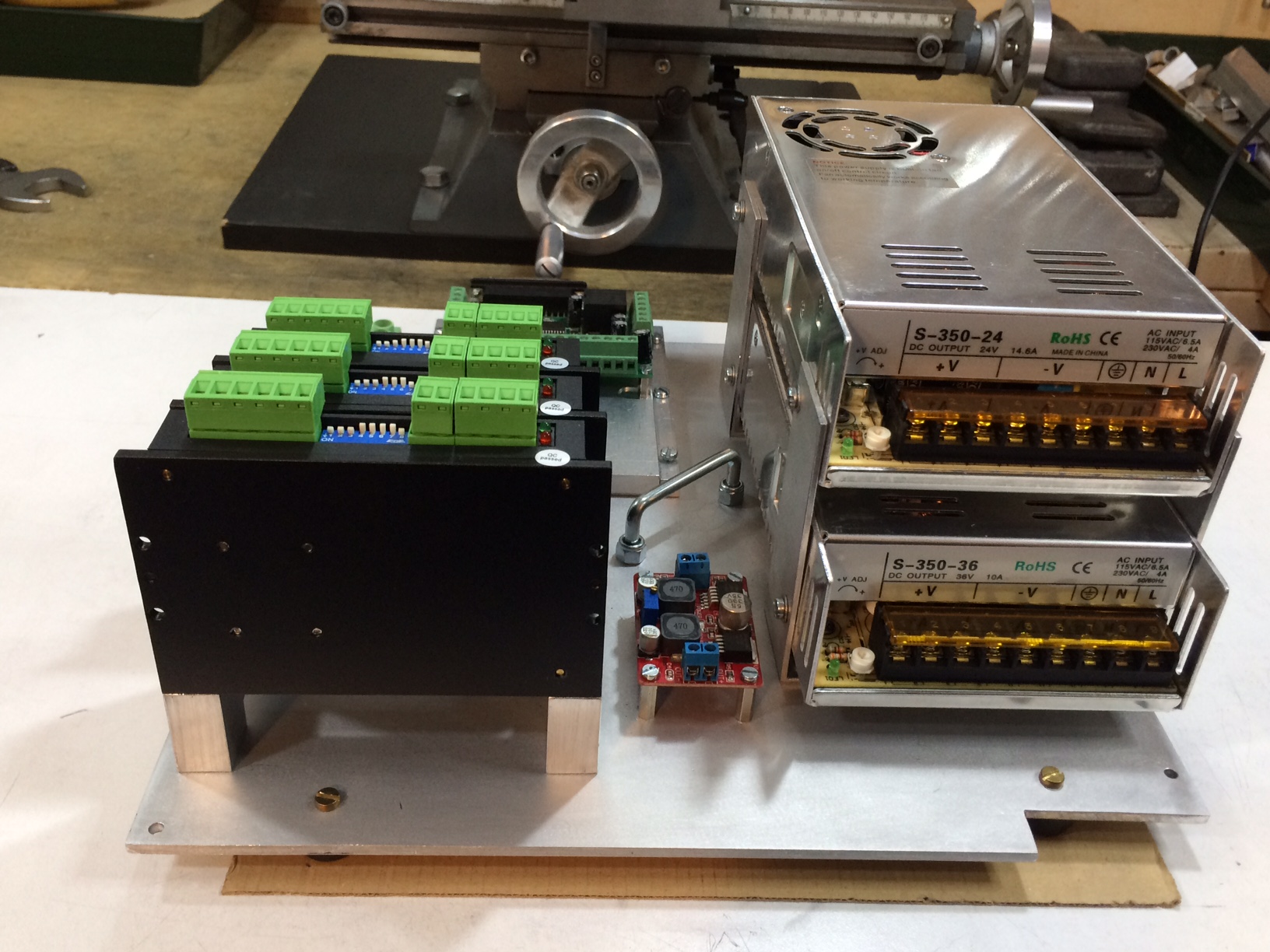

Quelli che vedete nelle foto sono i supporti dell'elettronica.
A sinistra i supporti degli alimentatori che sono posti in orizzontale per
facilitare il cablaggio dall'alto.
A destra in basso lo scorrevole della breakout board e sopra i supporti
per gli stepper drivers che sono a scalini sempre per facilitare il cablaggio
in questo caso frontale.

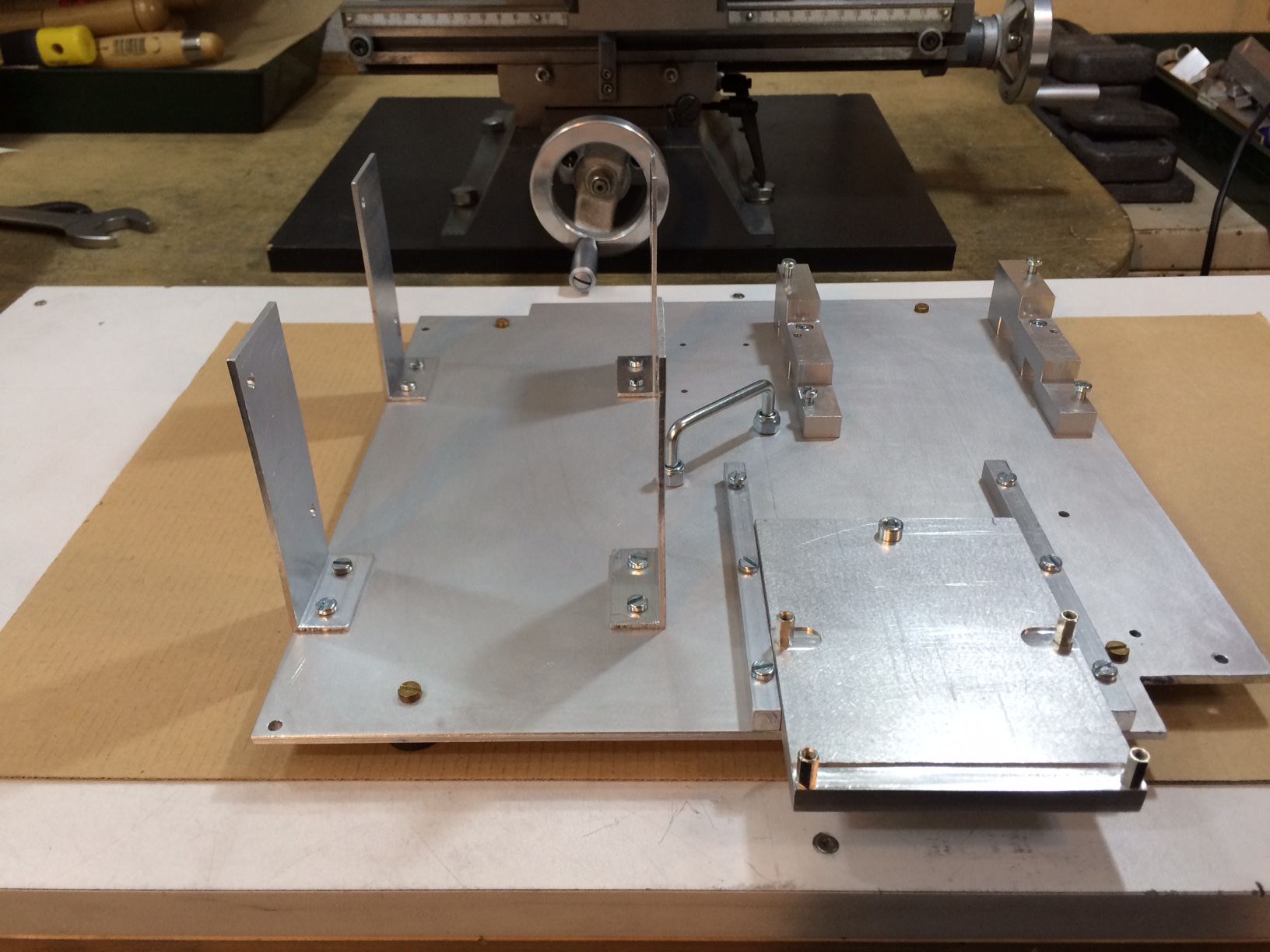

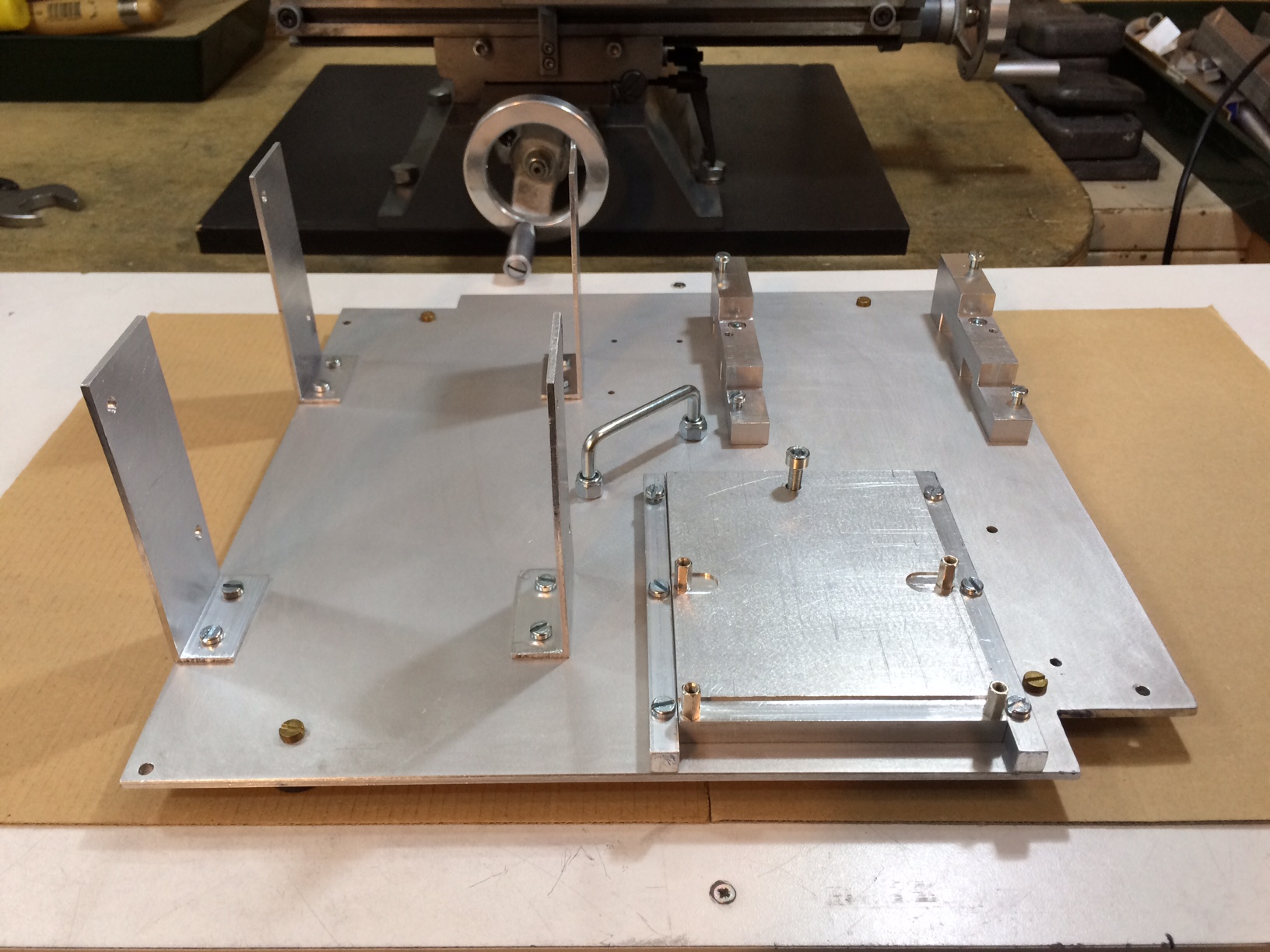

Nella prima foto lo scorrevole e' esteso mentre nella seconda è in posizione
di cablaggio, la vite centrale lo blocca quando esteso.

Gabrio

Ciao Gabrio,
da quello che hai mostrato si evince una fase di progettualità accentuata: devi aver studiato al tavolino proprio tutto: posizioni, ingombri, fori, sostegni ecc.
Ottimo lavoro, ed ottima costanza nello svilupparlo.
Saluti, Giuseppe.
