Post Re: KT 150 Proxxon retrofit
il: January 4, 2018, 23:35
Cita:

Grazie Giuseppe

Si la progettazione e’ stata capillare in tutte le sue fasi
Incluso il cablaggio comunque la strada è, ancora lunga.

Gabrio
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: January 6, 2018, 18:59
Cita:

Salve

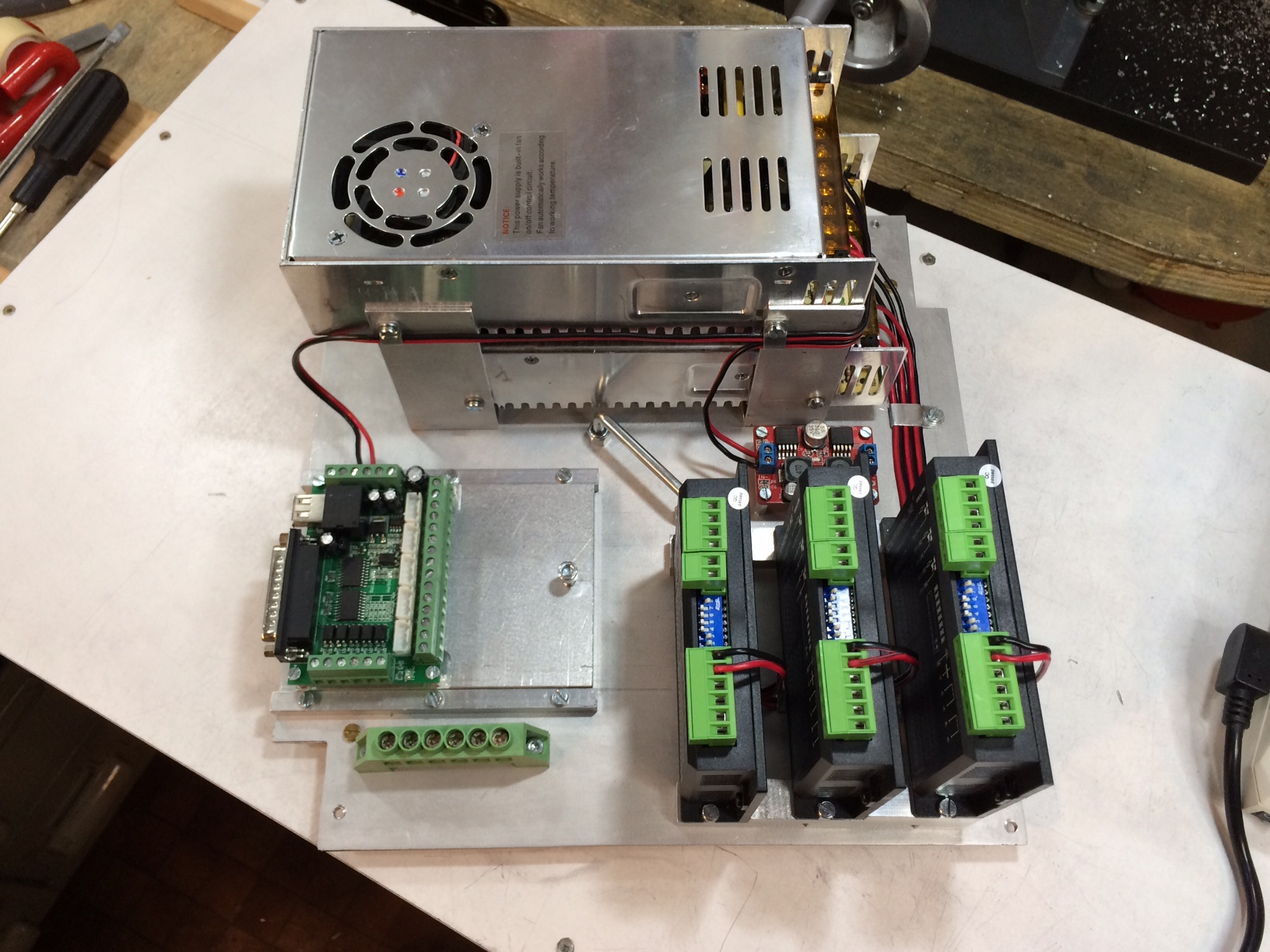

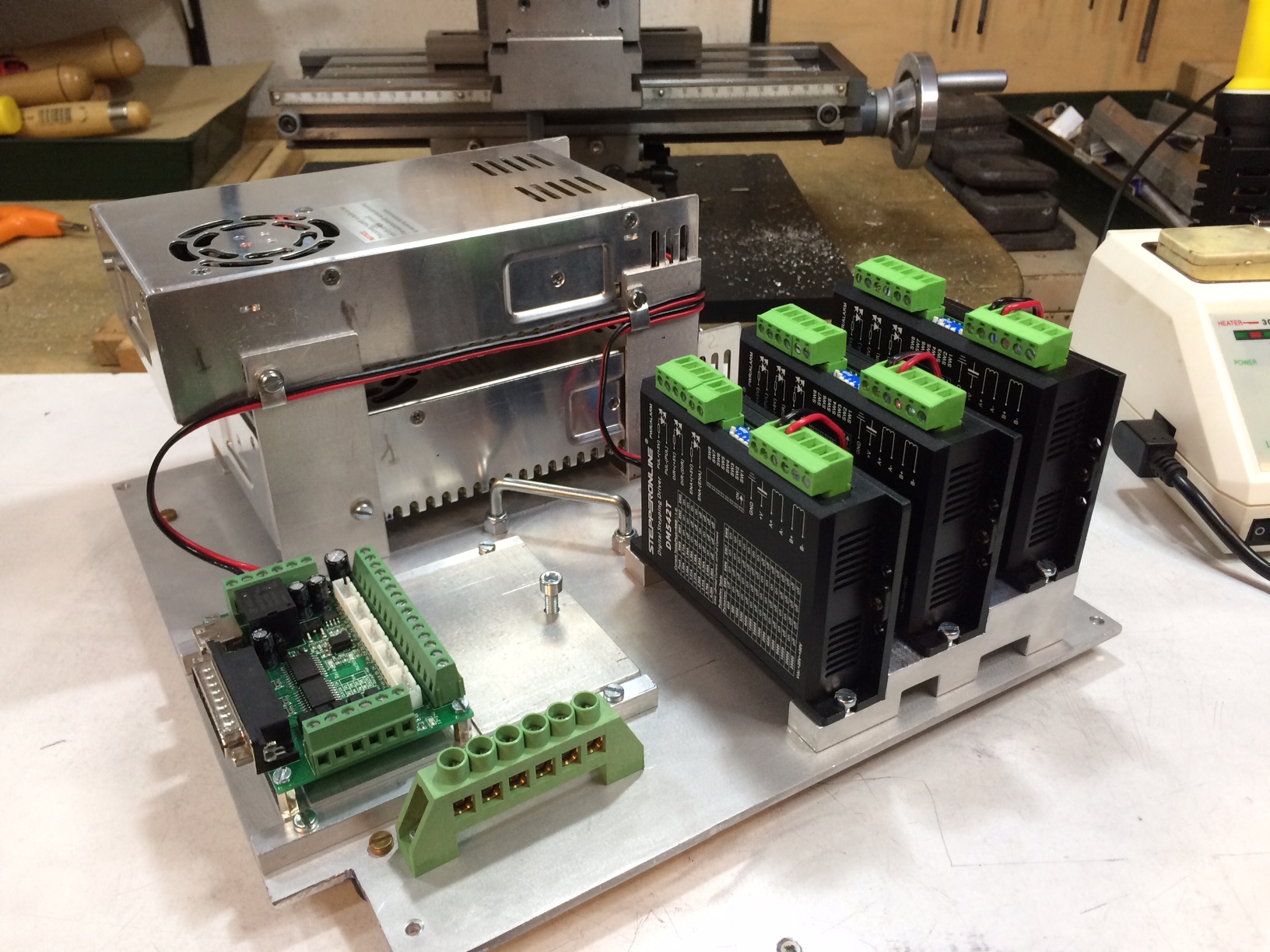

Prima di passare ai cablaggi vi propongo una vista dell'interno
in particolare la slitta porta breakout board.

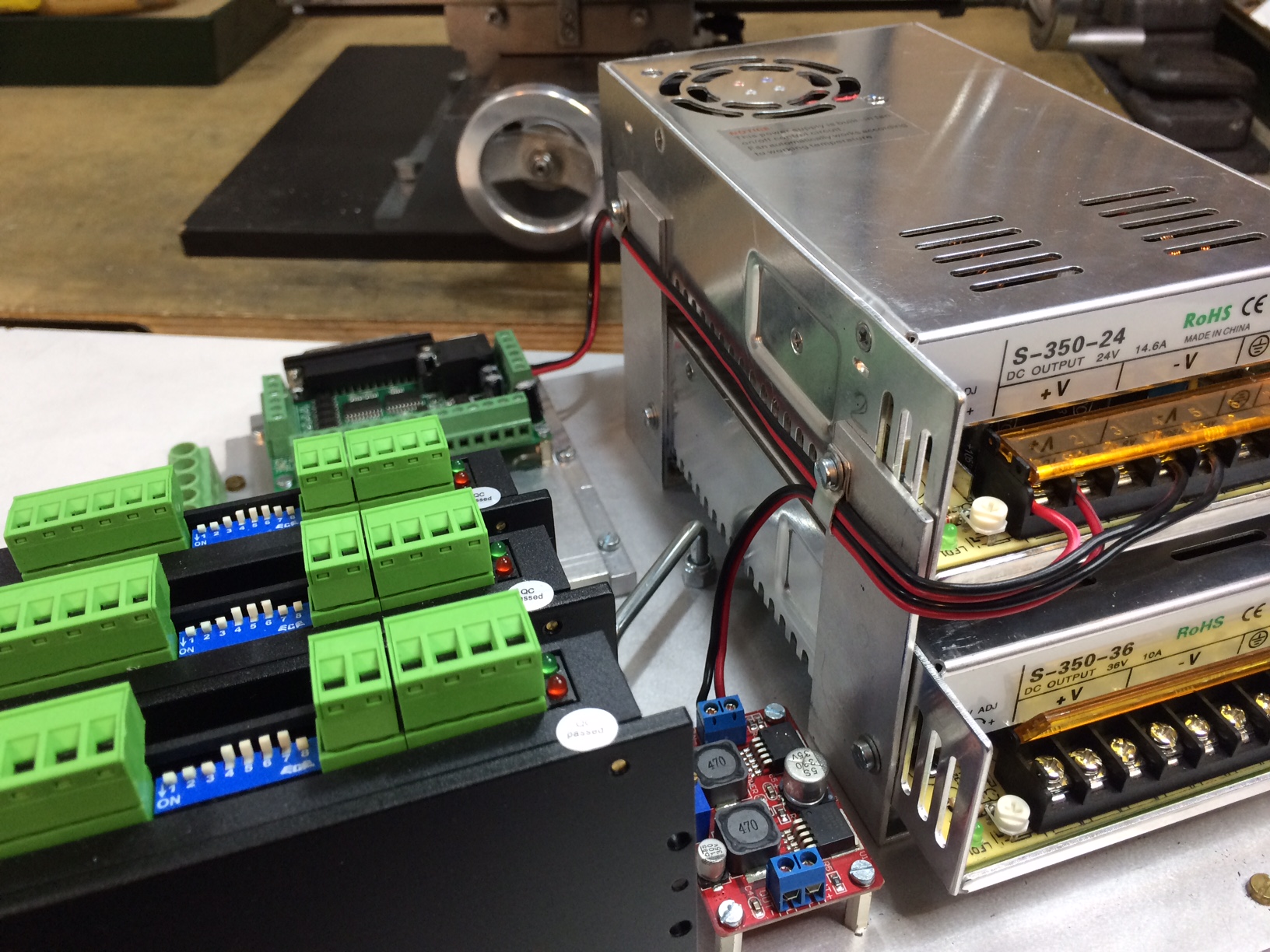

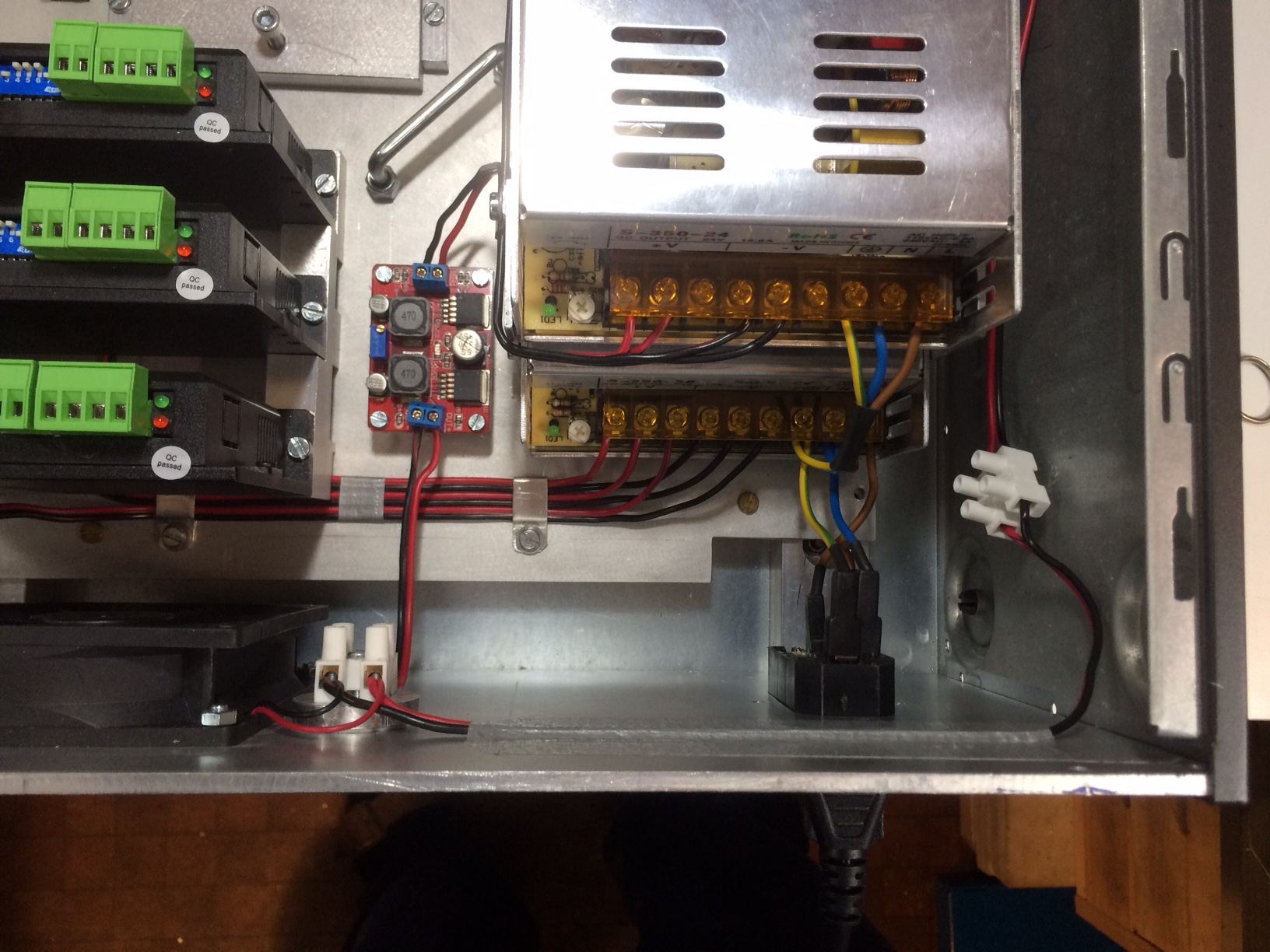

Nella seconda foto si vede il collegamento dell'alimentatore a 24V con l'inverter (da 24V a 12V)

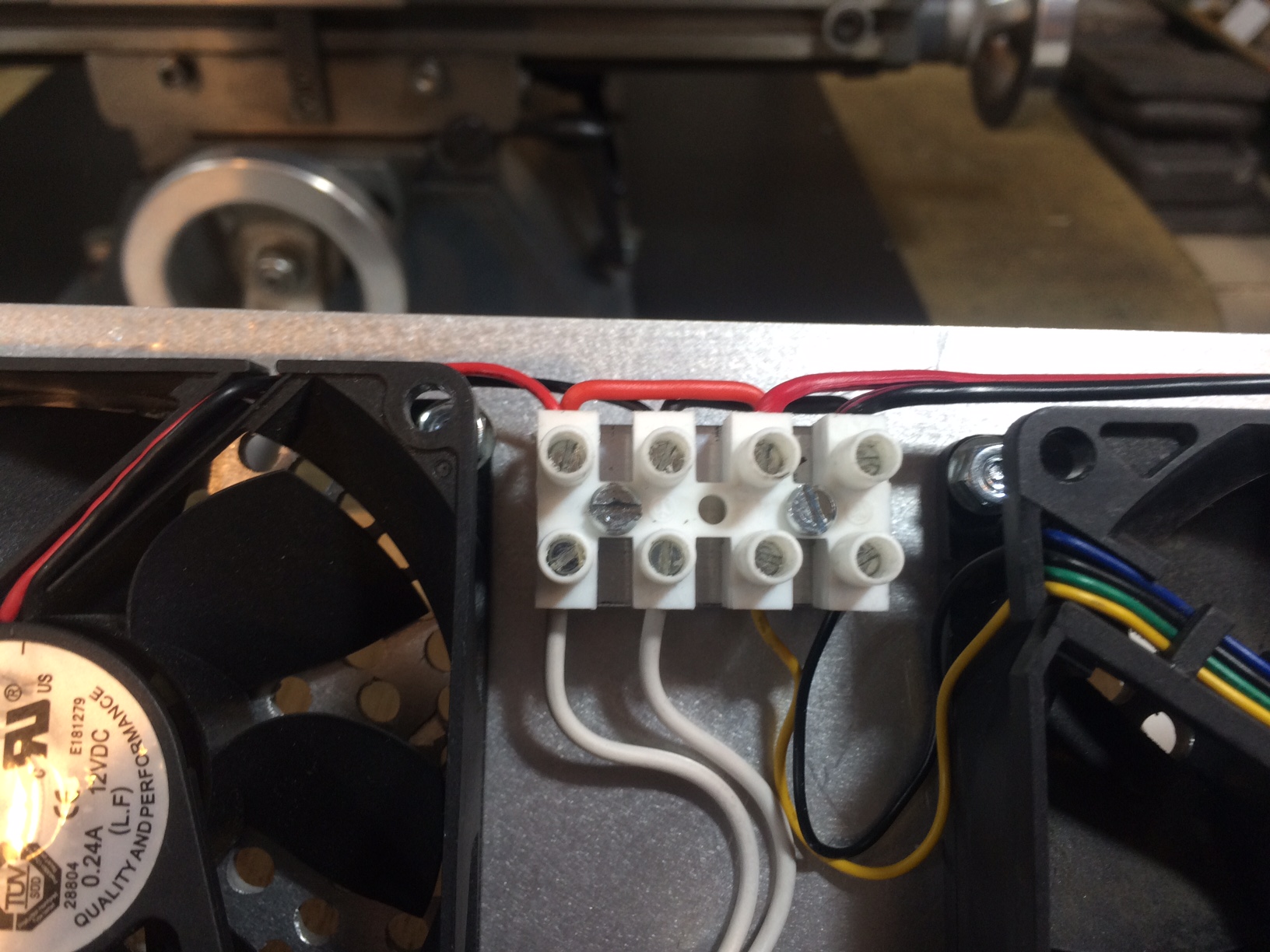

che andra' ad alimentare le 3 ventole e la lampadina spia, ed anche il collegamento con
la breakout board che richiede una tensione da 12 a 24V per alimentare i pin dei limit switches,
E Stop etc.

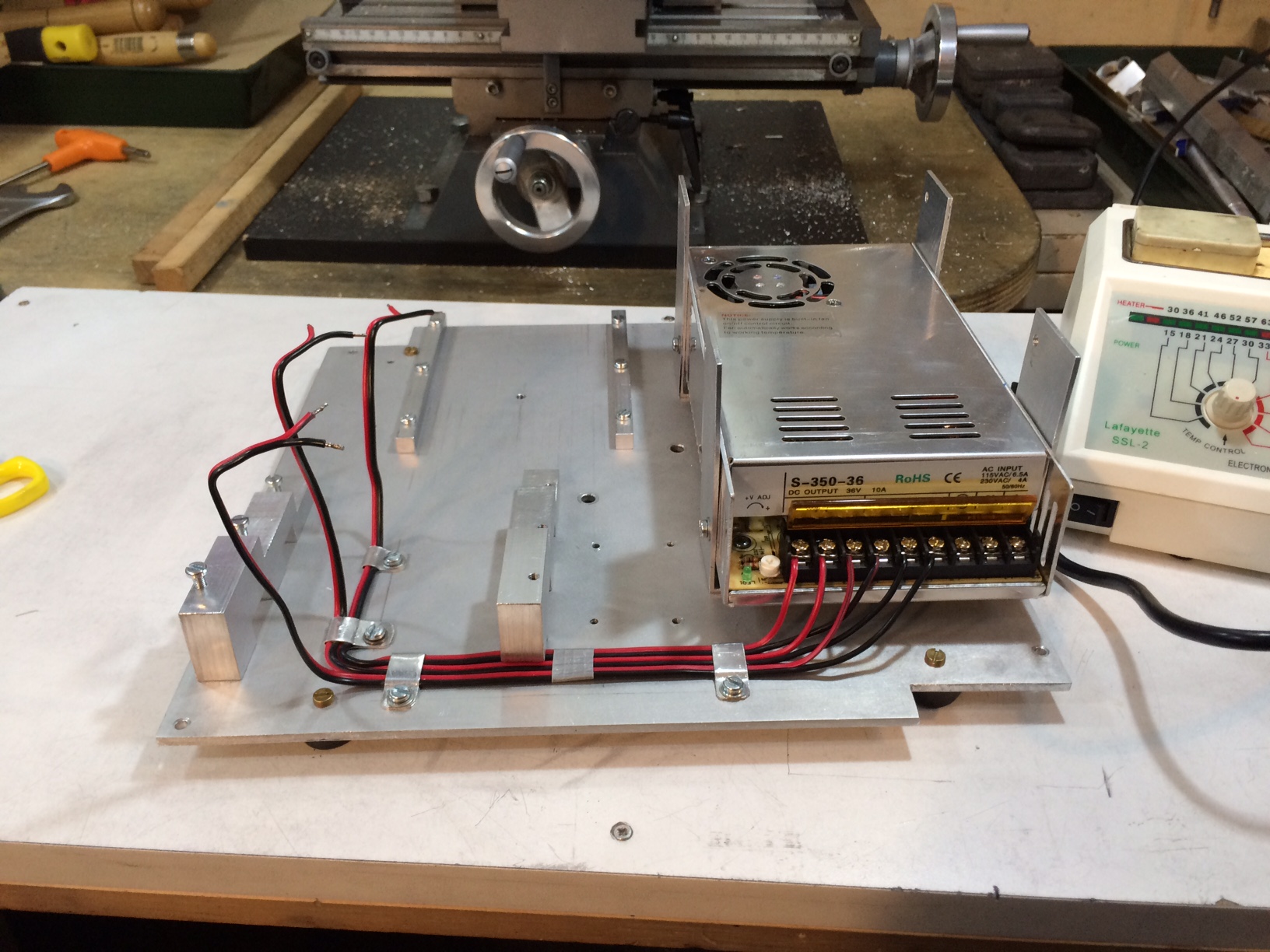

Nell'ultima foto in preparazione il collegamento dell' alimentatore da 36V (consigliato da Stepperonline) e
gli stepper drives,.
La mia intenzione iniziale era quella di collegare i tre stepper drives in serie poi ho letto da qualche parte che
si consigliava/era preferibile ove possibile collegare gli stepper drives direttamente all'alimentatore, e cosi ho
fatto visto che non ho problemi di spazio.

Gabrio

gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: January 6, 2018, 19:04
Cita:

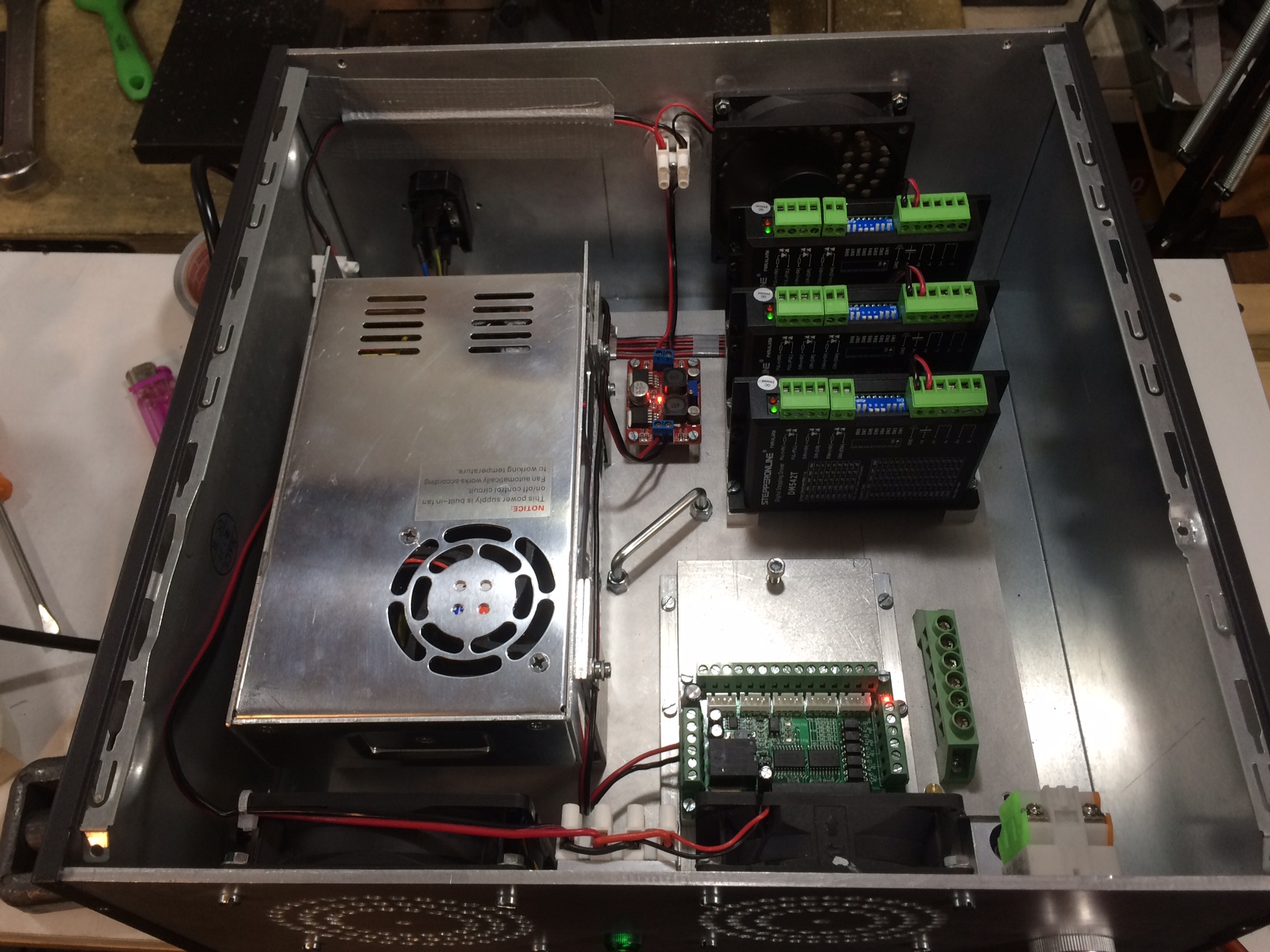

Eccomi di nuovo con altre foto

Gabrio
EM500
Raffinato Tornitore
Posts: 380
Permalink
Post Re: KT 150 Proxxon retrofit
il: January 7, 2018, 15:10
Cita:

Ottimo lavoro Gabrio
E' una disposizione ordinata e pulita, forse un pò ingombrante, ma se non hai problemi di spazio ...

Saluti
Fede
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: January 8, 2018, 09:25
Cita:

Ciao Fede
Quello che vedi e' lo spazio che ho a disposizione + i lati del contenitore..
La base ove poggia l'elettronica e' estraibile con ampio margine ed il resto del
cablaggio e' stato gia' pianificato con cura quindi non dovrei incontrare problemi.
Inoltre come avrai visto nei post precedenti il contenitore e' abbastanza ampio da

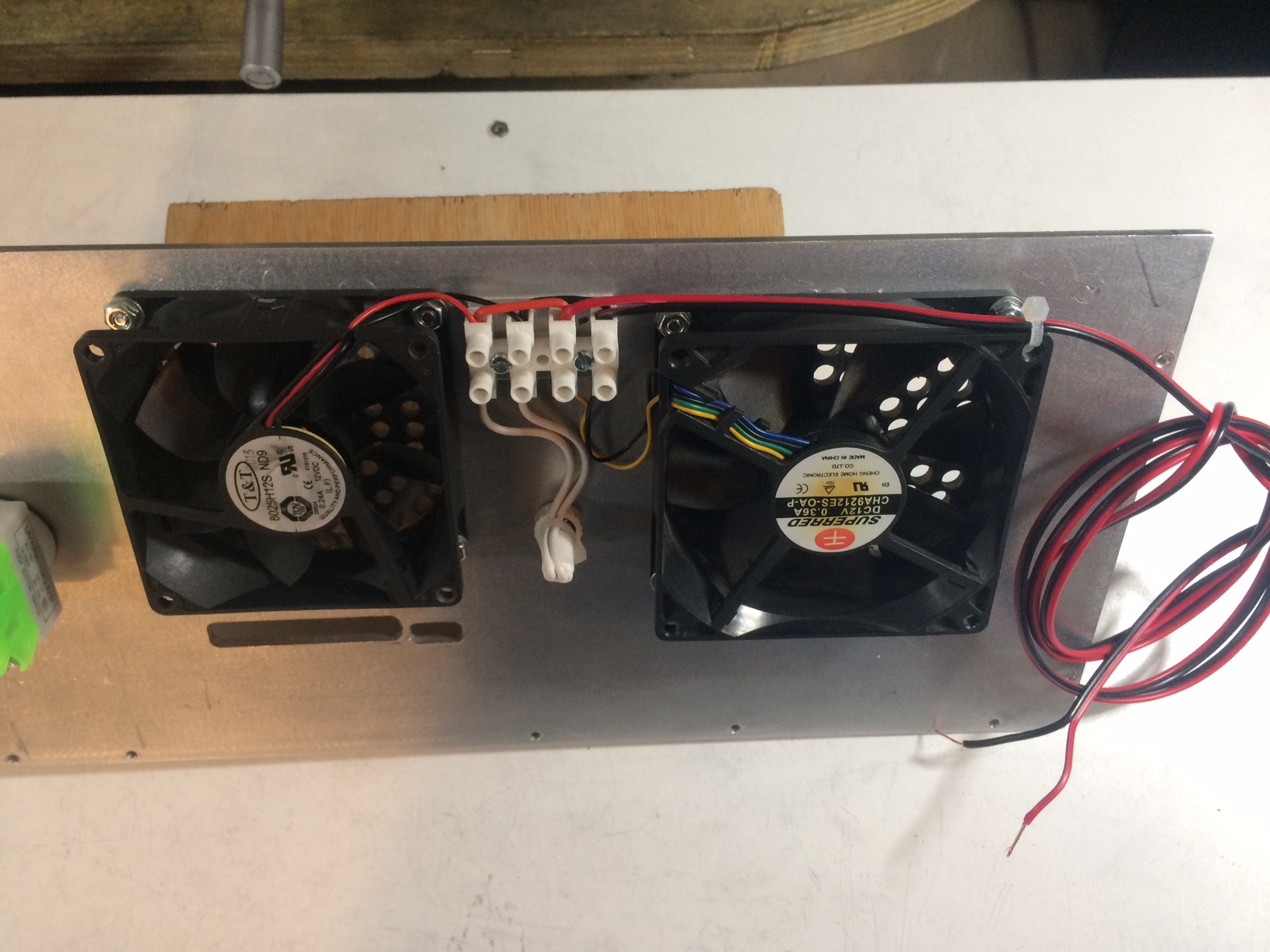

contenere sui lati tutti i connettori necessari ed anche 3 ventole di raffreddamento.

Continuerò' a postare i progressi nel cablaggio.

Gabrio
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: January 23, 2018, 09:20
Cita:

Salve a tutti

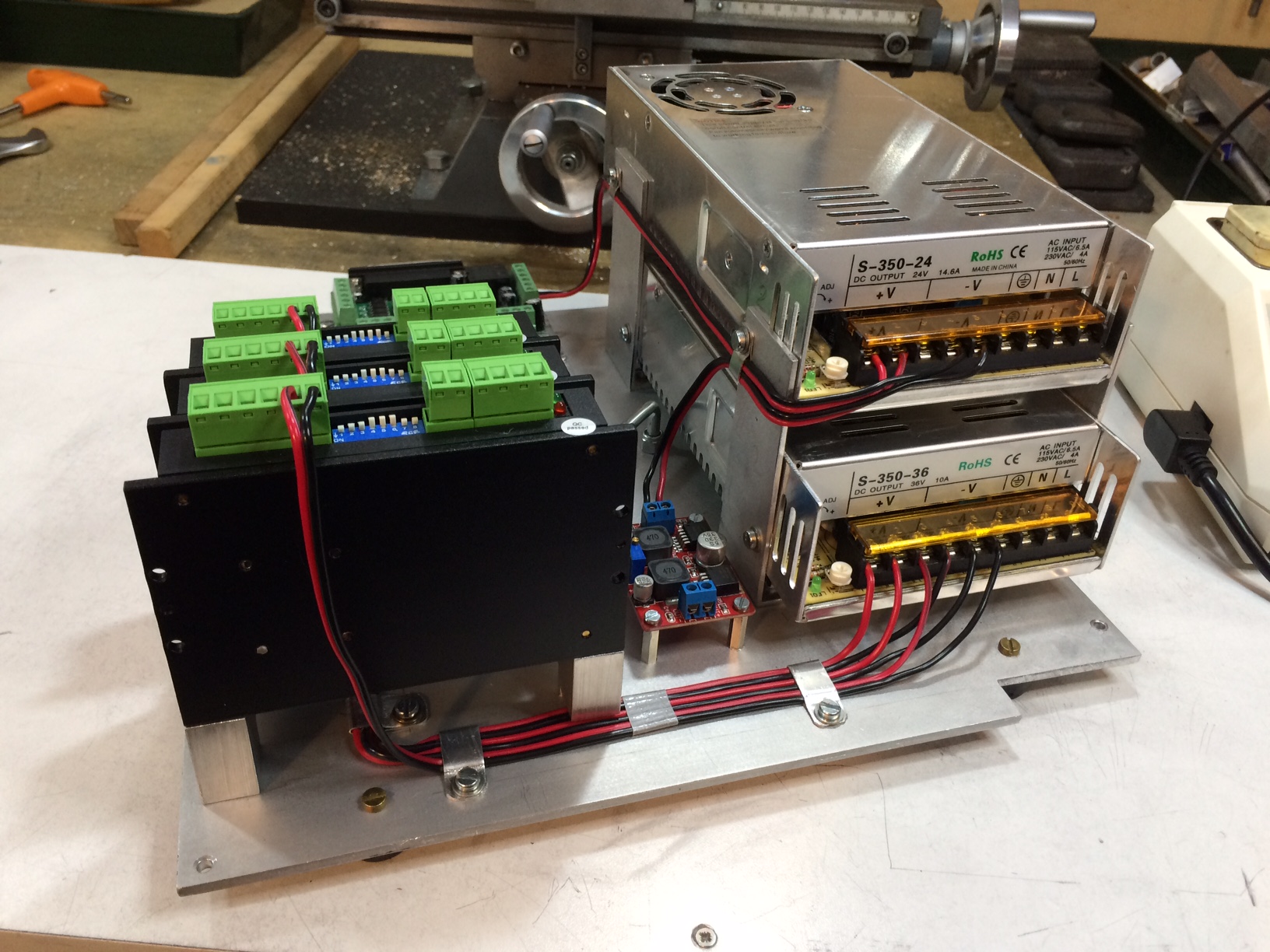

Un altro piccolo passo avanti con il cablaggio

Gabrio
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: January 29, 2018, 09:47
Cita:

Salve a tutti

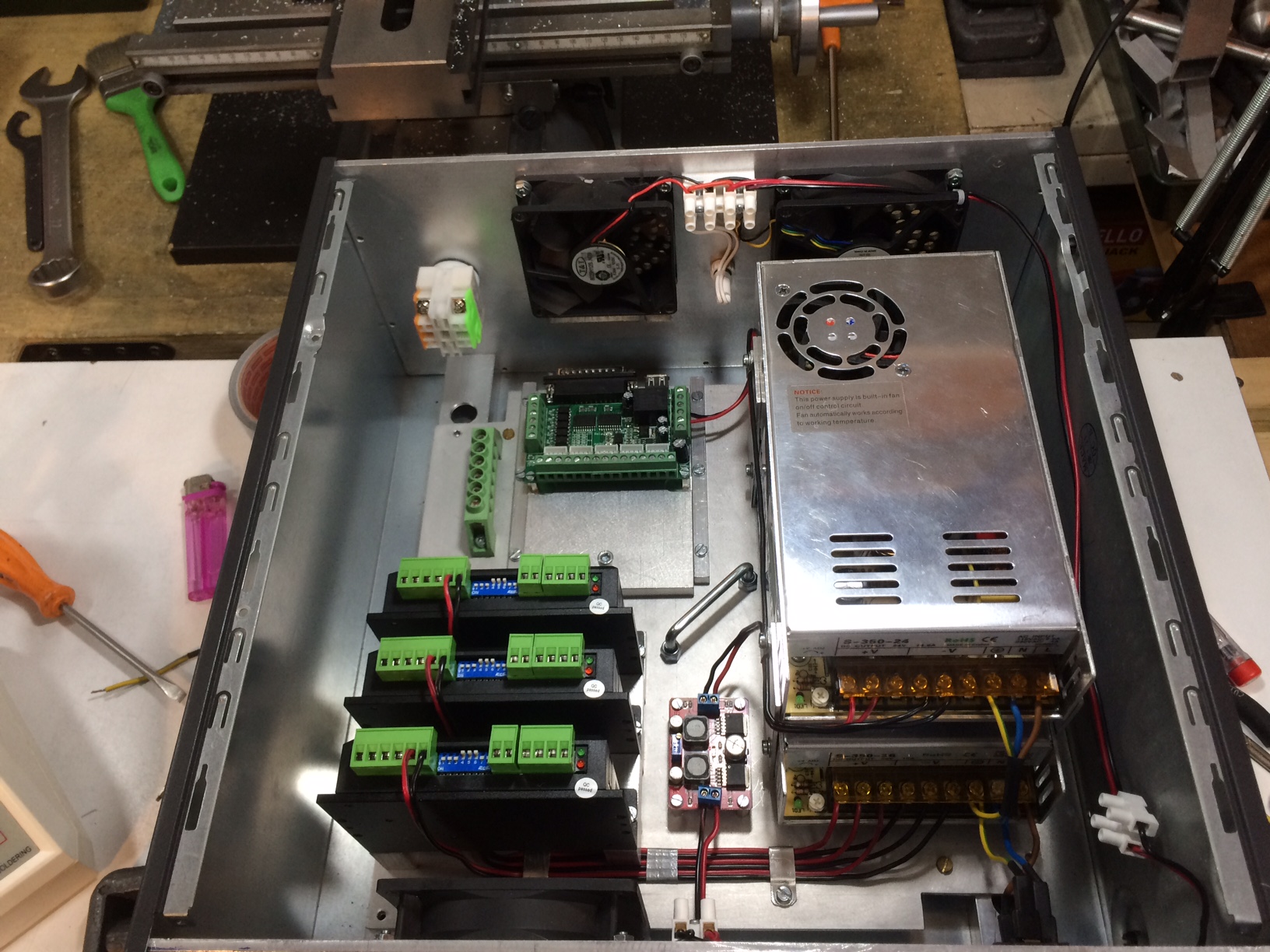

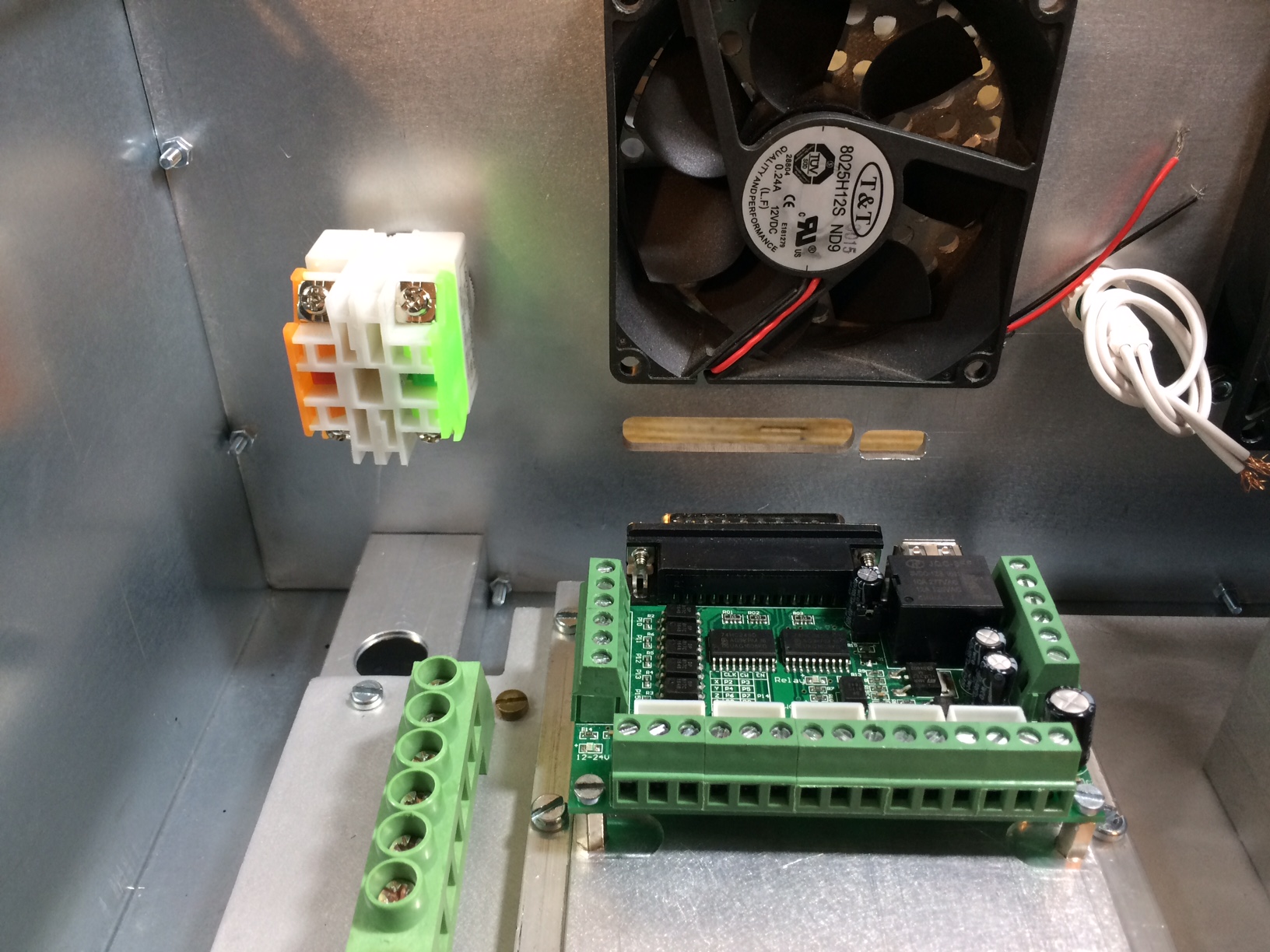

Il cablaggio della parte elettrica/alimentazione DC/AC è completo.
Ora rimane da forare il contenitore per fissare tutti i connettori
dei cavi degli stepper e dei fine corsa, ed infine cablare l'elettronica.

Allego alcune foto.

Gabrio

glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: KT 150 Proxxon retrofit
il: January 29, 2018, 10:38
Cita:

Ciao Gabrio,
mi sa che stai superando te stesso! Mi riferisco al tuo bellissimo motorino a cilindri oscillanti di qualche tempo fa, già allora avevi dimostrato che ti piace la precisione, ora oltre alla precisione si vede benissimo che ti piace anche l'ordine "ordinatissimo".
Saluti, Giuseppe.
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: January 29, 2018, 11:02
Cita:

Ciao Giuseppe
Grazie per i complimenti.
Non è tutto oro ciò che luccica, l'eccessiva pignoleria, la ricerca della perfezione ed anche
dell'estetica dove non e' necessaria e' un limite da non sottovalutare.
Credo che a me manchi un po di sana praticita'.

Detto questo l'importante e' divertirsi.

Gabrio

Roy067
Tornitore provetto
Posts: 184
Permalink
Post Re: KT 150 Proxxon retrofit
il: January 29, 2018, 22:00
Cita:

Bel lavoro Gabrio....ti seguo con piacere ....spero un giorno di fare anche io una CNC e vedendo i vostro lavori sempre ben documentati mi viene in mente quello che diceva mio nonno..."impara l'arte e mettila da parte" :-)
Roy
