Autore ArgomentoKT 150 Proxxon retrofit
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: January 29, 2018, 22:24
Cita:

Grazie Roy

Ti auguro di fare questa esperienza, un progetto di questo tipo ed impegno e’ molto
formativo sia dal punto di vista tecnico che da quello progettuale.
E’ veramente appagante vedere che tutto ciò che Rick ci ha trasmesso con i suoi corsi
e non solo, ci ha messo in grado di affrontare anche le lavorazioni piu’ complesse che
Inevitabilmente si propongono.

Gabrio

gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: February 12, 2018, 09:32
Cita:

Salve

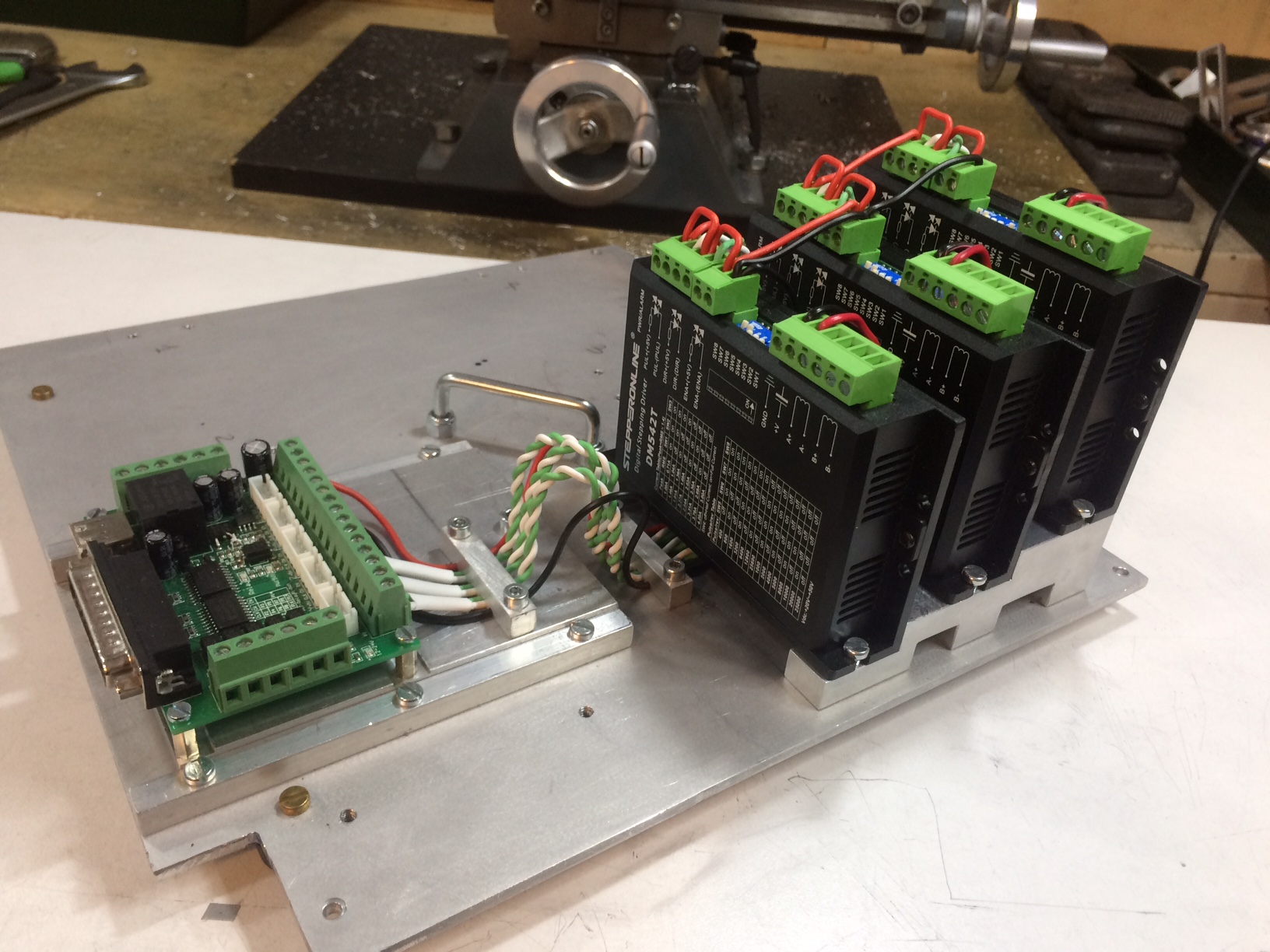

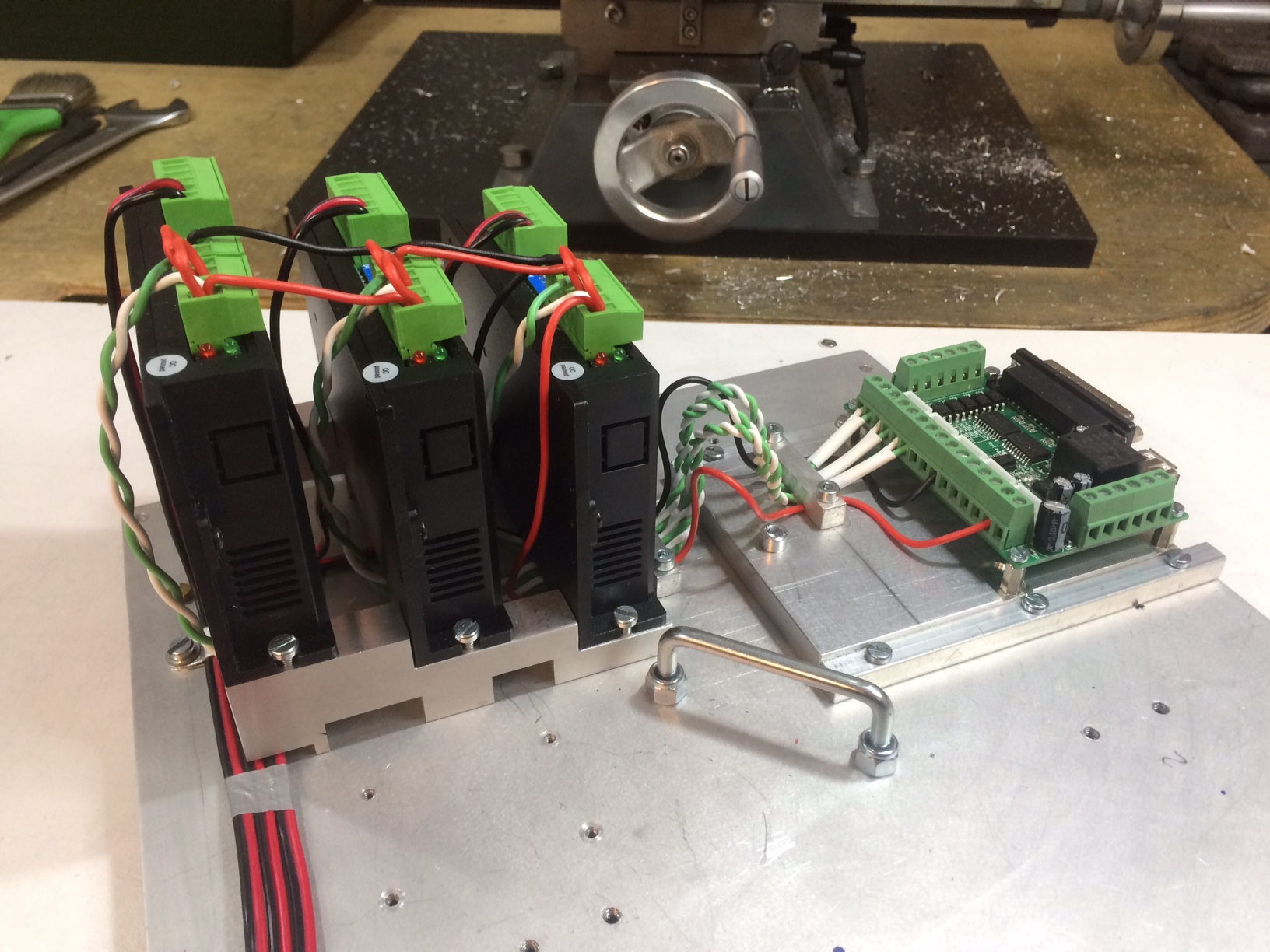

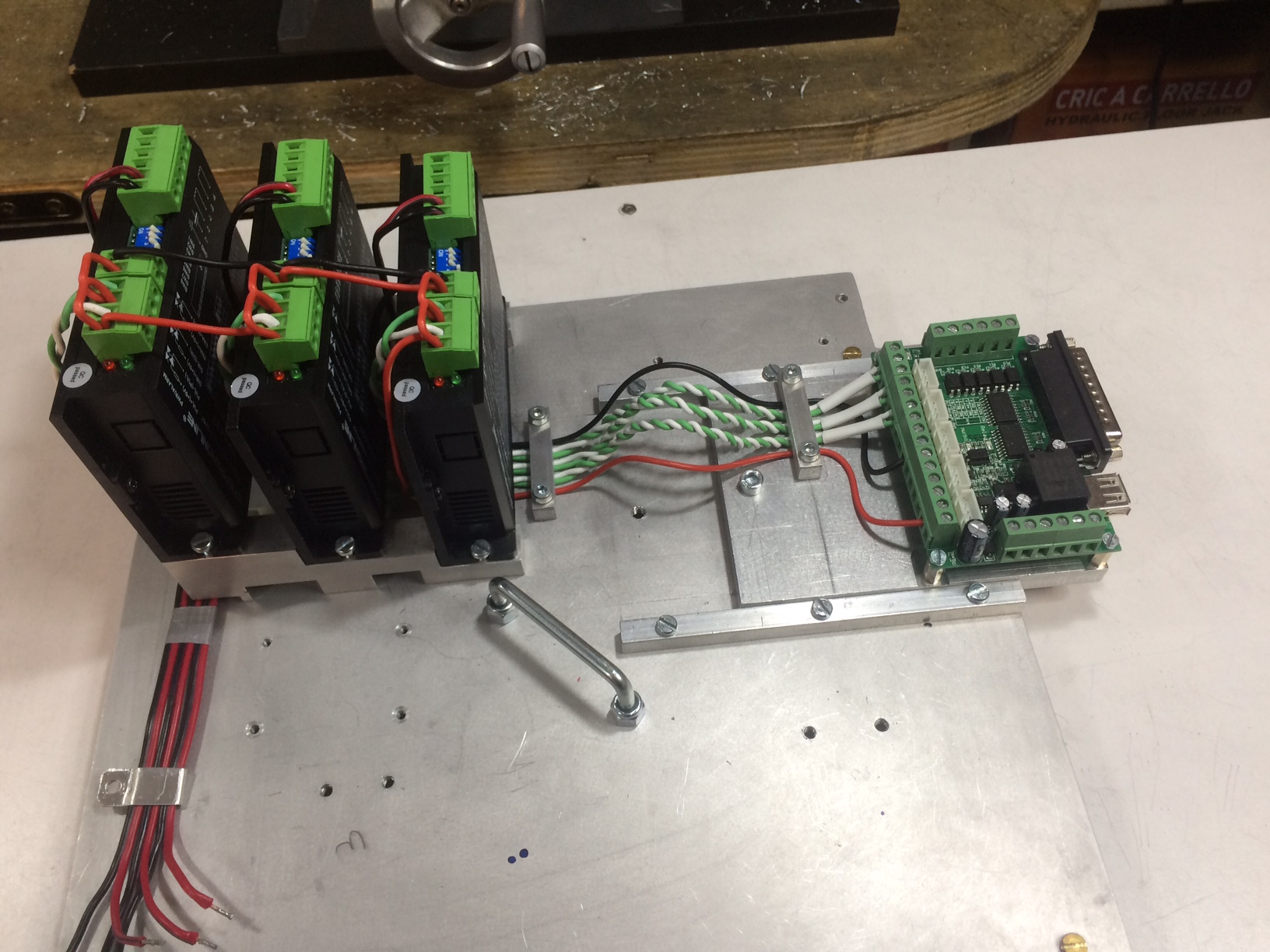

Il cablaggio continua con i collegamenti B/Out board-stepper drivers,
mancano ancora i collegamenti degli stepper motors ai drivers e quelli dei
limit switches/E-Stop alla B/Out board.

allego alcune foto

Gabrio

gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: February 12, 2018, 09:40
Cita:

Salve

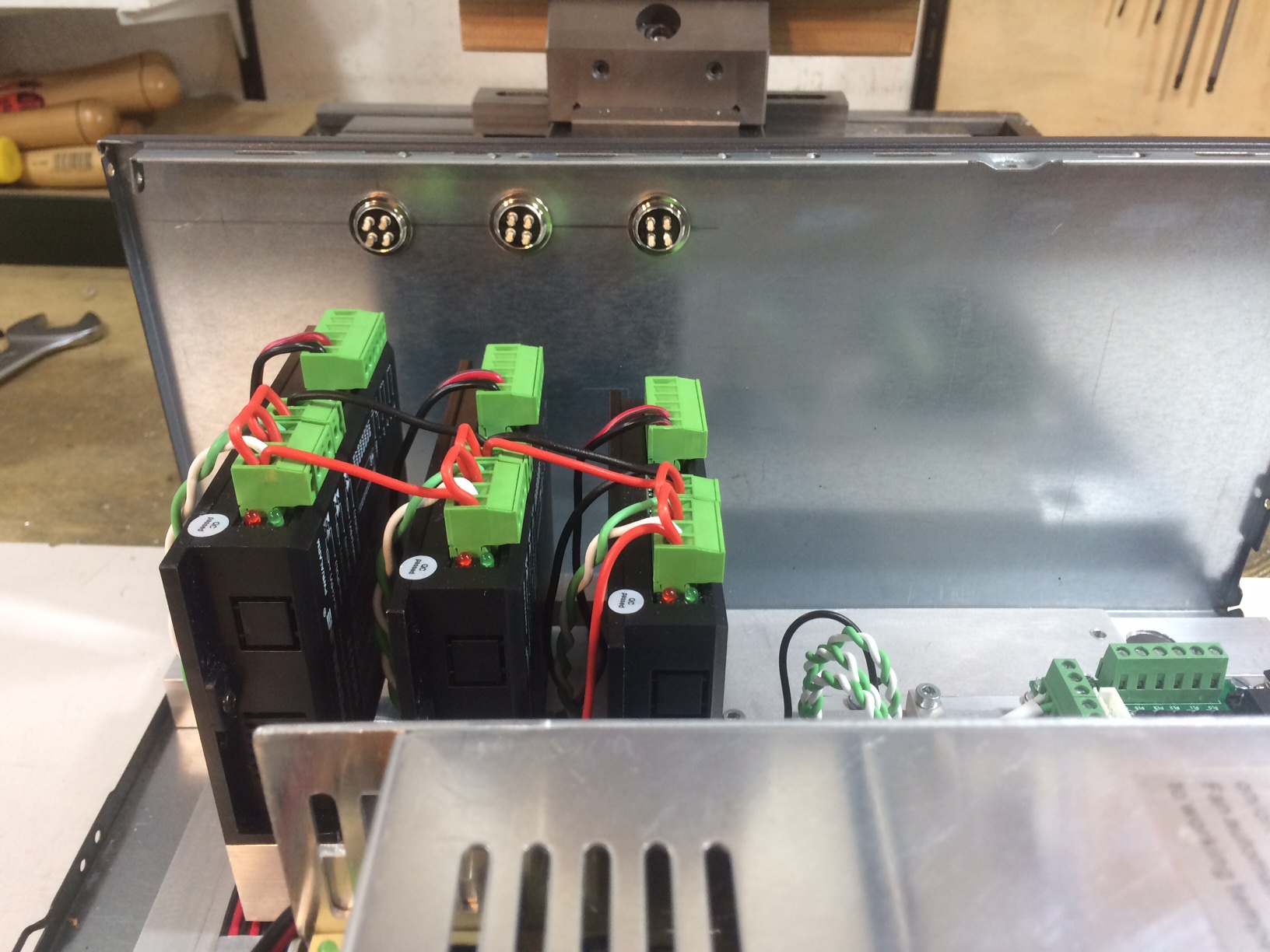

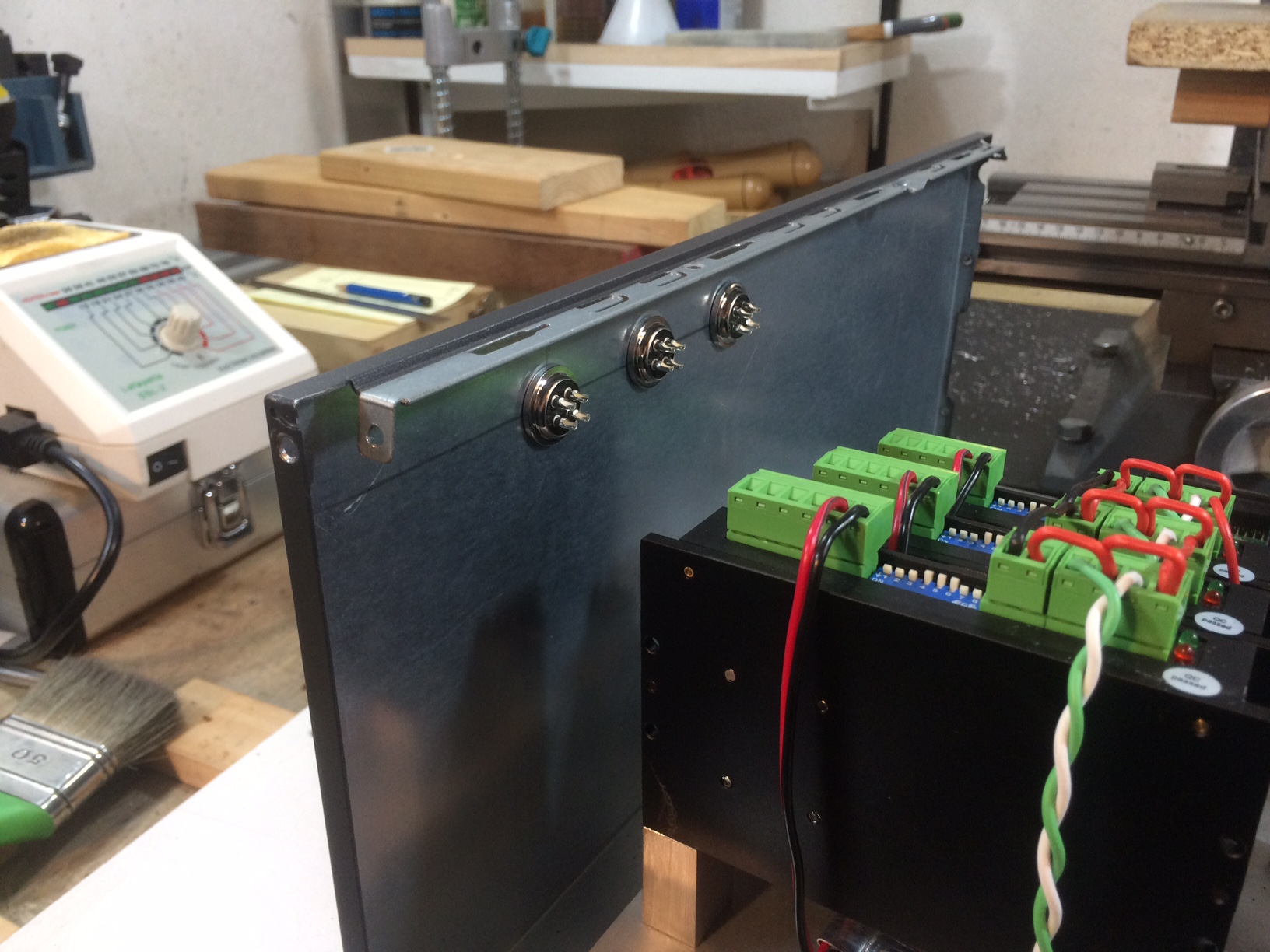

Ora vi propongo alcune immagini del fissaggio dei
connettori per il collegamento con gli stepper-motors.

Gabrio

EM500
Raffinato Tornitore
Posts: 380
Permalink
Post Re: KT 150 Proxxon retrofit
il: February 12, 2018, 19:01
Cita:

Bravo Gabrio
Connettori a 4 poli vanno benissimo, però devi ricordarti di mettere a massa la calza del cavo schermato che va ai motori.

Complimenti sei a buon punto.
Fede

mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: KT 150 Proxxon retrofit
il: February 12, 2018, 20:25
Cita:

Ciao Gabrio, lavoro molto curato e molto bello, mi viene da pensare che la pignoleria :) ti accompagni anche nella quotidianità della vita.

Complimenti.

ciao mario

gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: February 13, 2018, 09:25
Cita:

Fede
Grazie del suggerimento, ho programmato di andare a massa dalla parte dei motori sulla fresa.

Gabrio

gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: February 13, 2018, 09:28
Cita:

Mario
Si e no, sono pignolo solo sulle cose che mi interessano e soprattutto nei lavori di bricolage.

Gabrio

glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: KT 150 Proxxon retrofit
il: February 13, 2018, 20:59
Cita:

Ciao Gabrio,
ottimo lavoro, per la messa a terra delle masse ti ricordo che va fatta solo da un lato altrimenti si possono creare dei "loop" fastidiosi. Ottima la scelta di fare il collegamento dal lato dei motori. Saluti. Giuseppe.

gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: February 14, 2018, 09:39
Cita:

Grazie Giuseppe
Avevo letto da qualche parte quello che tu mi riconfermi, grazie
.
Il vero problema ed e' grosso e' che l'impianto del mio box/soppalco laboratorio
non e' a norma e non c'e' la terra (manca il filo giallo/verde).
Tutta l'area boxes non e' a norma e gli altri condomini non vogliono spendere.

Non so valutare quanto questa situazione possa influire negativamente, sul web ho letto
tutto e di piu' sulle interferenze e credo che qualcosa dovro' fare.

Gabrio

glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: KT 150 Proxxon retrofit
il: February 14, 2018, 16:47
Cita:

Ciao Gabrio,
se il tuo box è al livello del terreno perchè non farsi una terra artificiale a proprio uso e consumo? Ho trovato questo link che forse ti può interessare:

http://www.webalice.it/mascellino/LezionidiImpianti/impianto_terra.pdf

Ti saluto, ti devo ricordare di usare risoluzioni più basse per le foto postate, Giuseppe.
