Autore	ArgomentoKT 150 Proxxon retrofit

gabrio

Raffinato Tornitore
Posts: 315
Permalink

Re: KT 150 Proxxon retrofit il: May 23, 2017, 22:07
Cita:

Continuo..

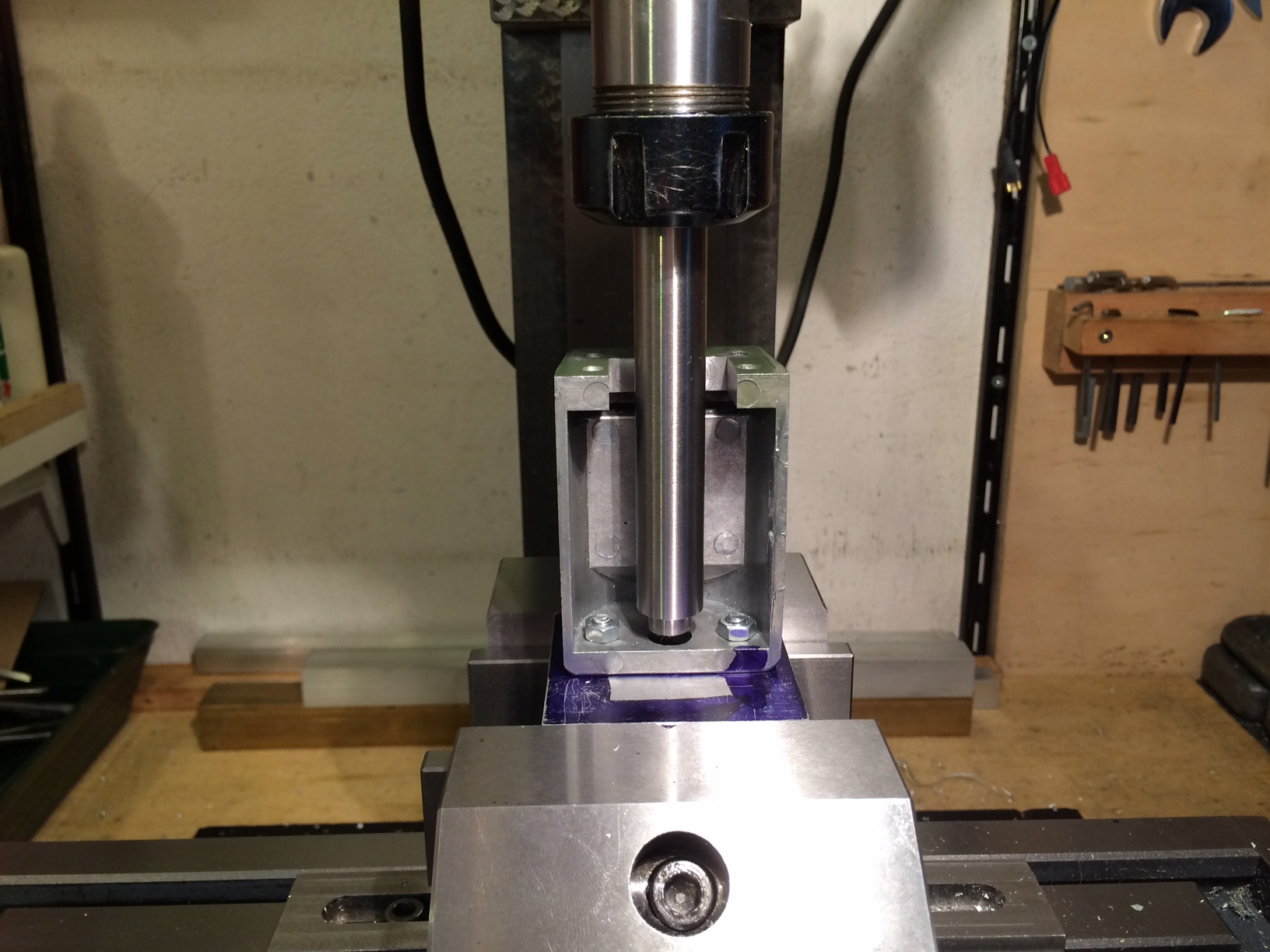

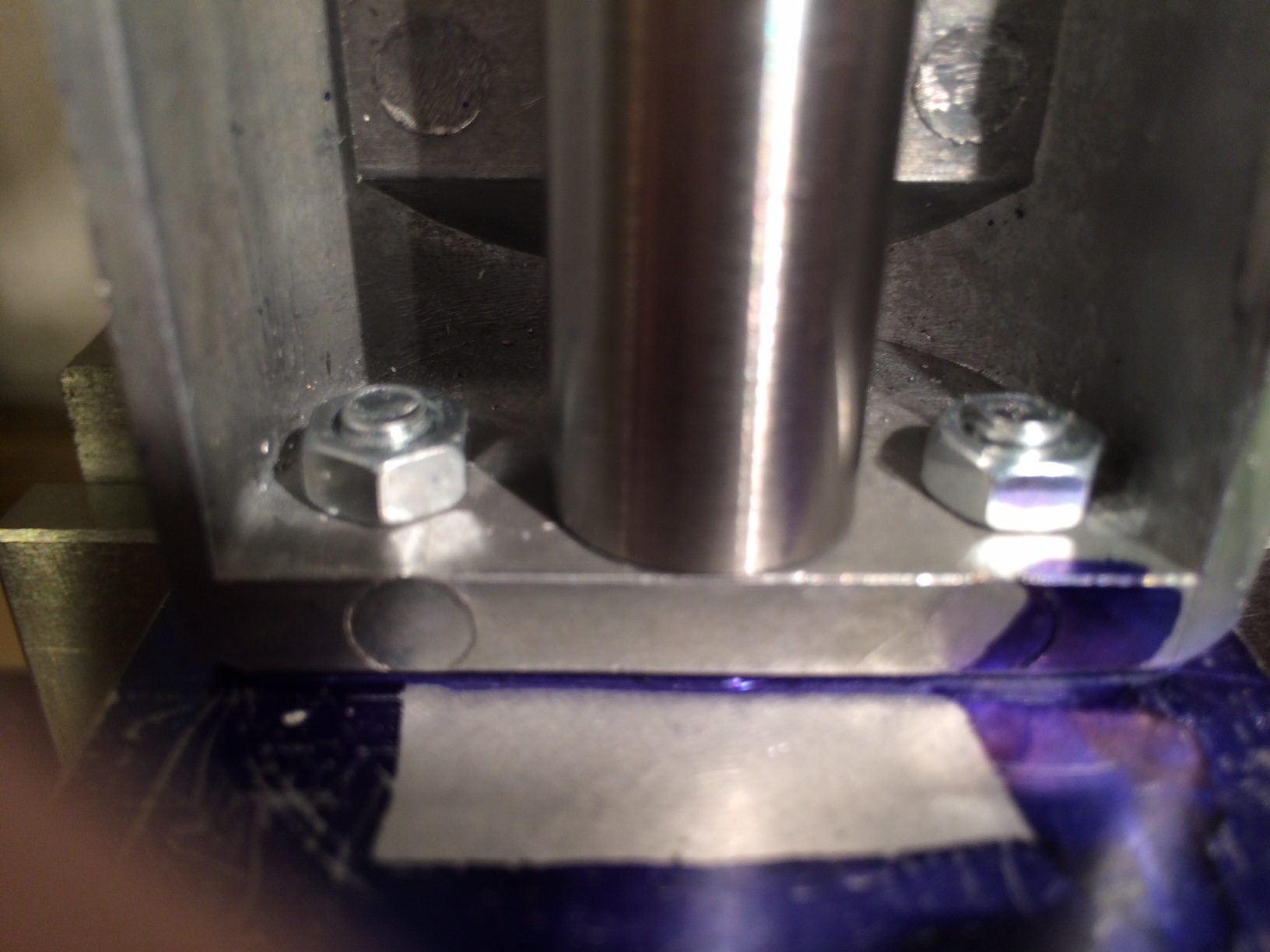

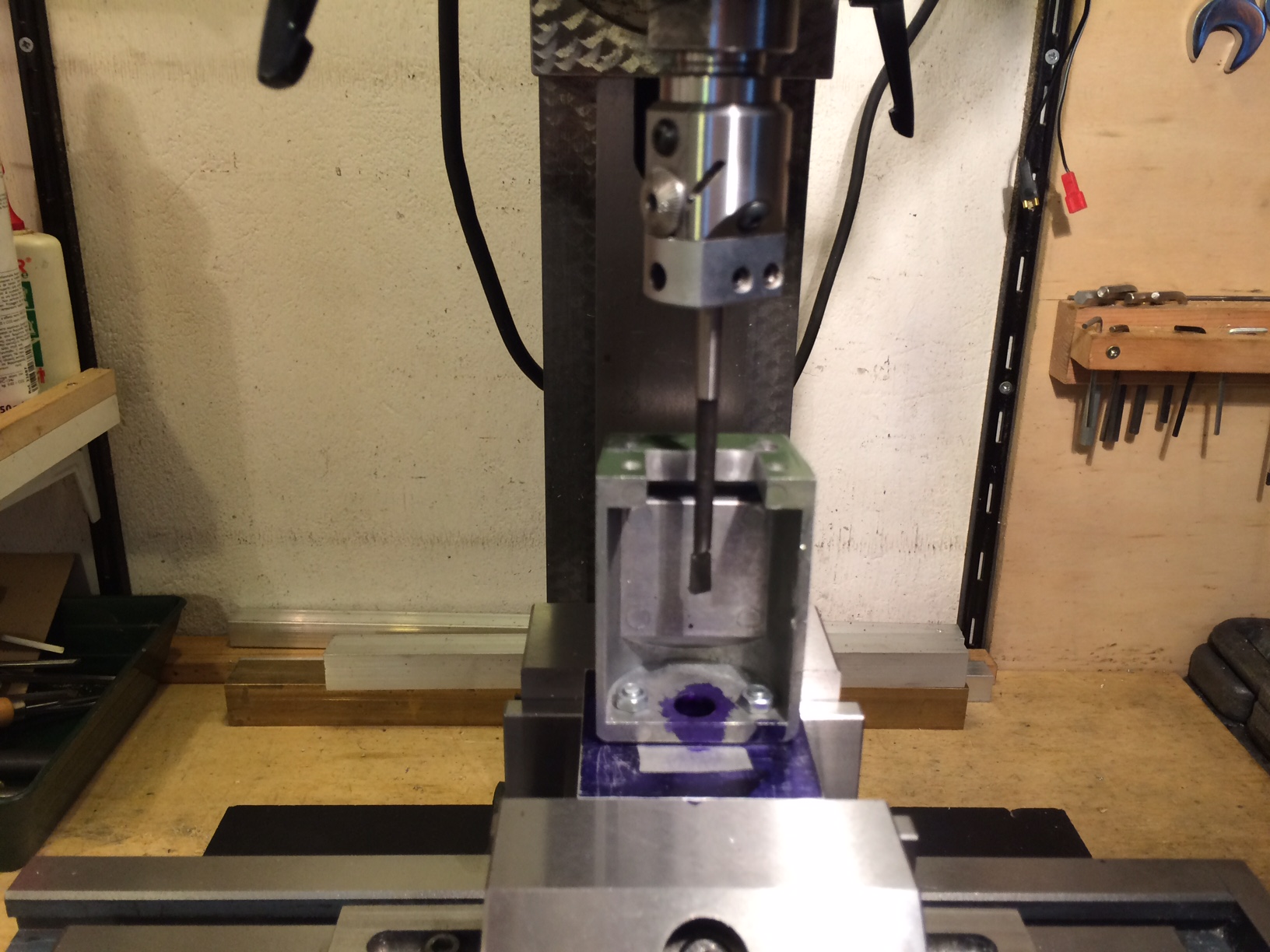

- nelle prime due foto si vede il sistema adottato per centrare il bareno nel modo più accurato possibile
- nell'ultima foto una panoramica del bareno (quello piccolo) essenziale per lavorare in spazi moltooo ristretti.

gabrio

Raffinato Tornitore
Posts: 315
Permalink

Re: KT 150 Proxxon retrofit il: May 23, 2017, 22:13
Cita:

Continuo..

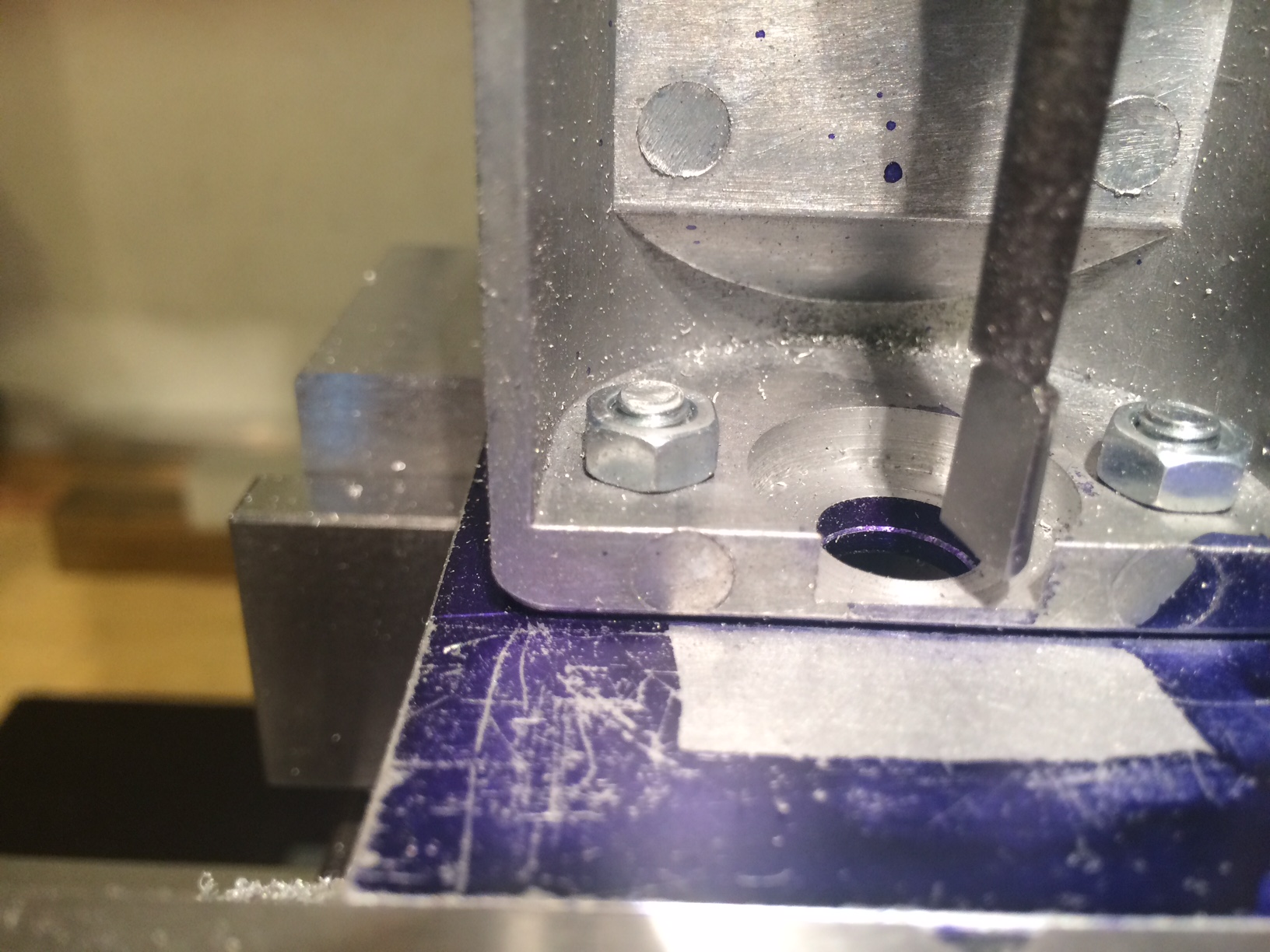

- nella prima foto il bareno a fine lavorazione.

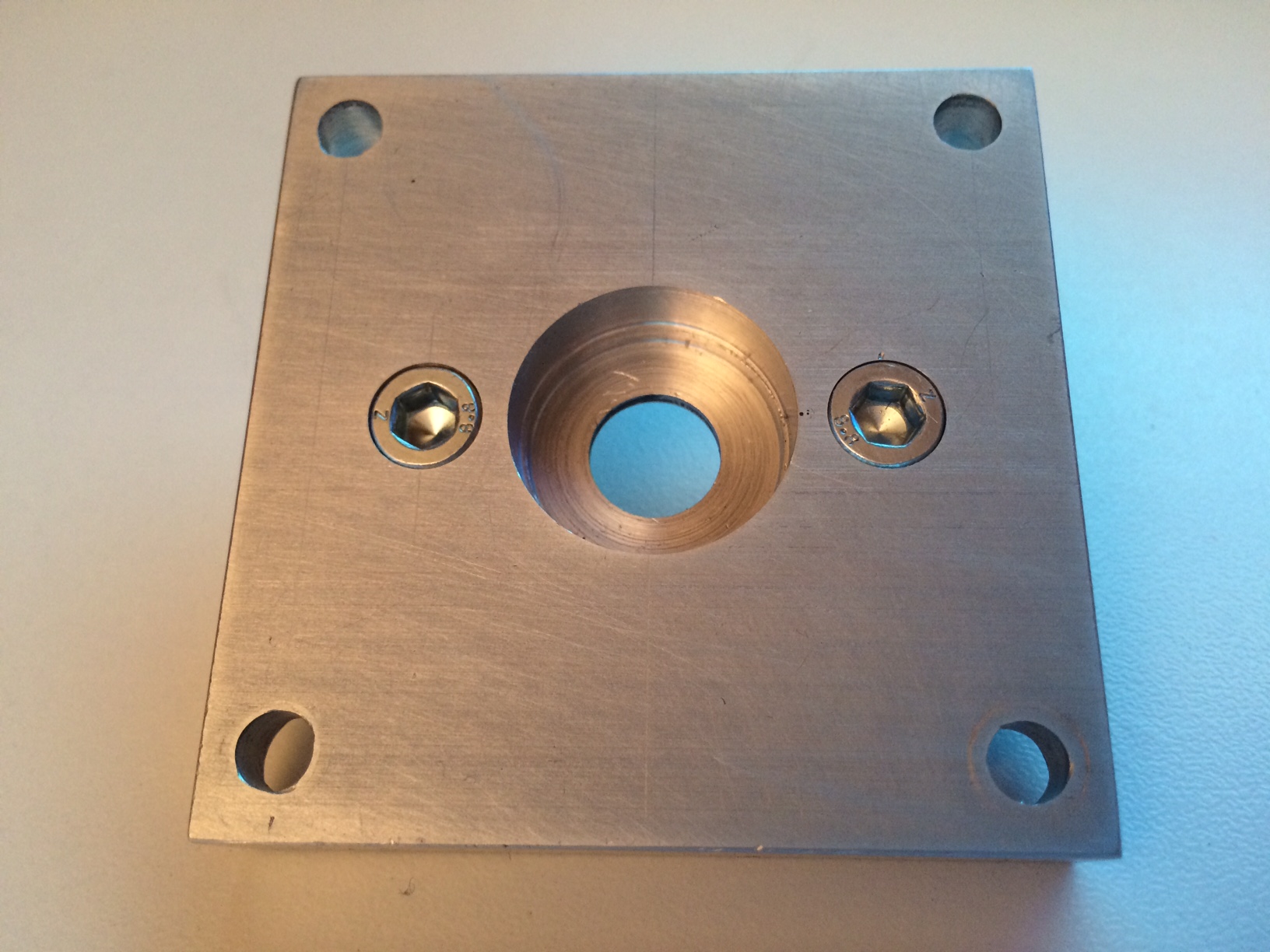

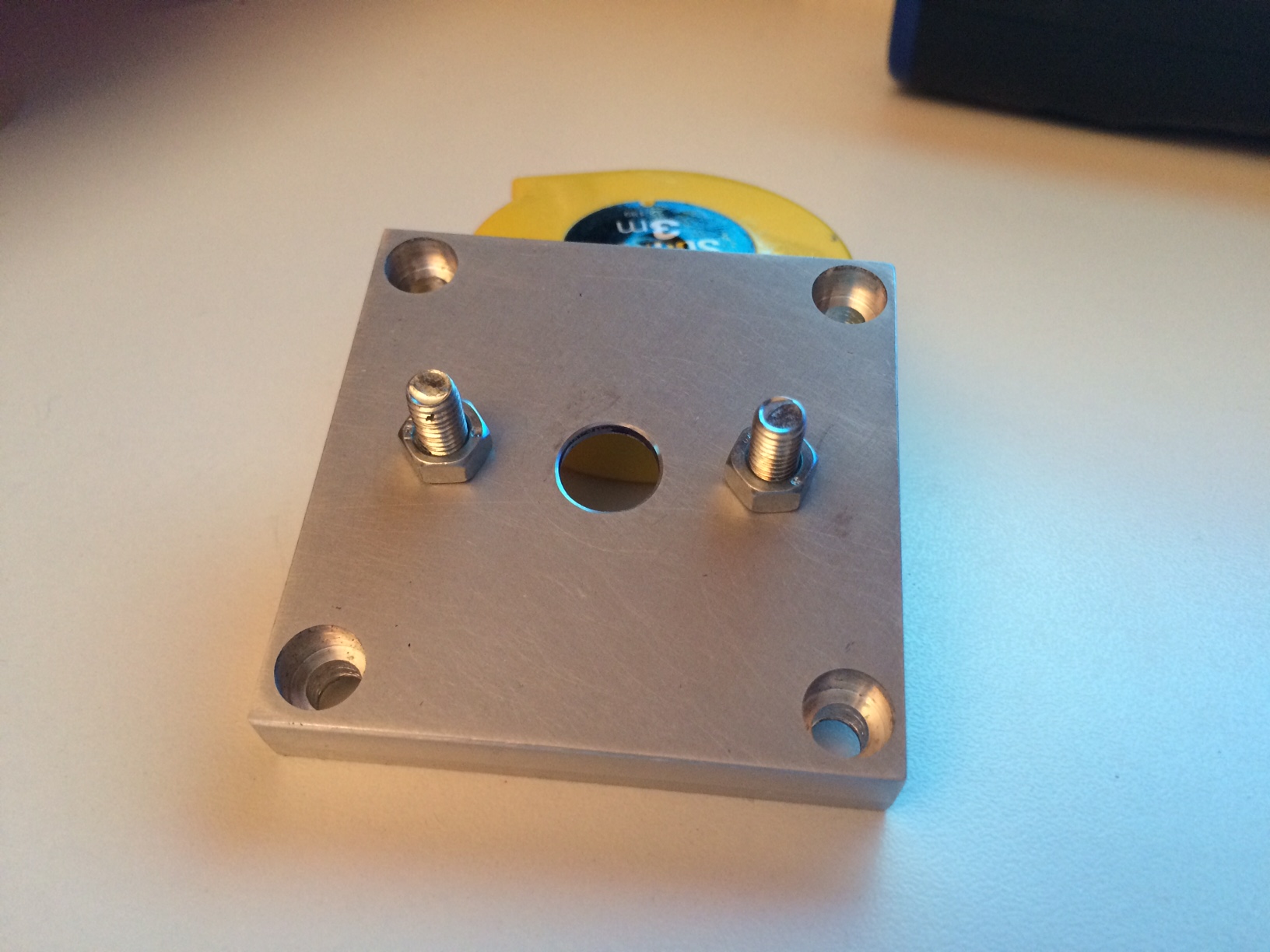

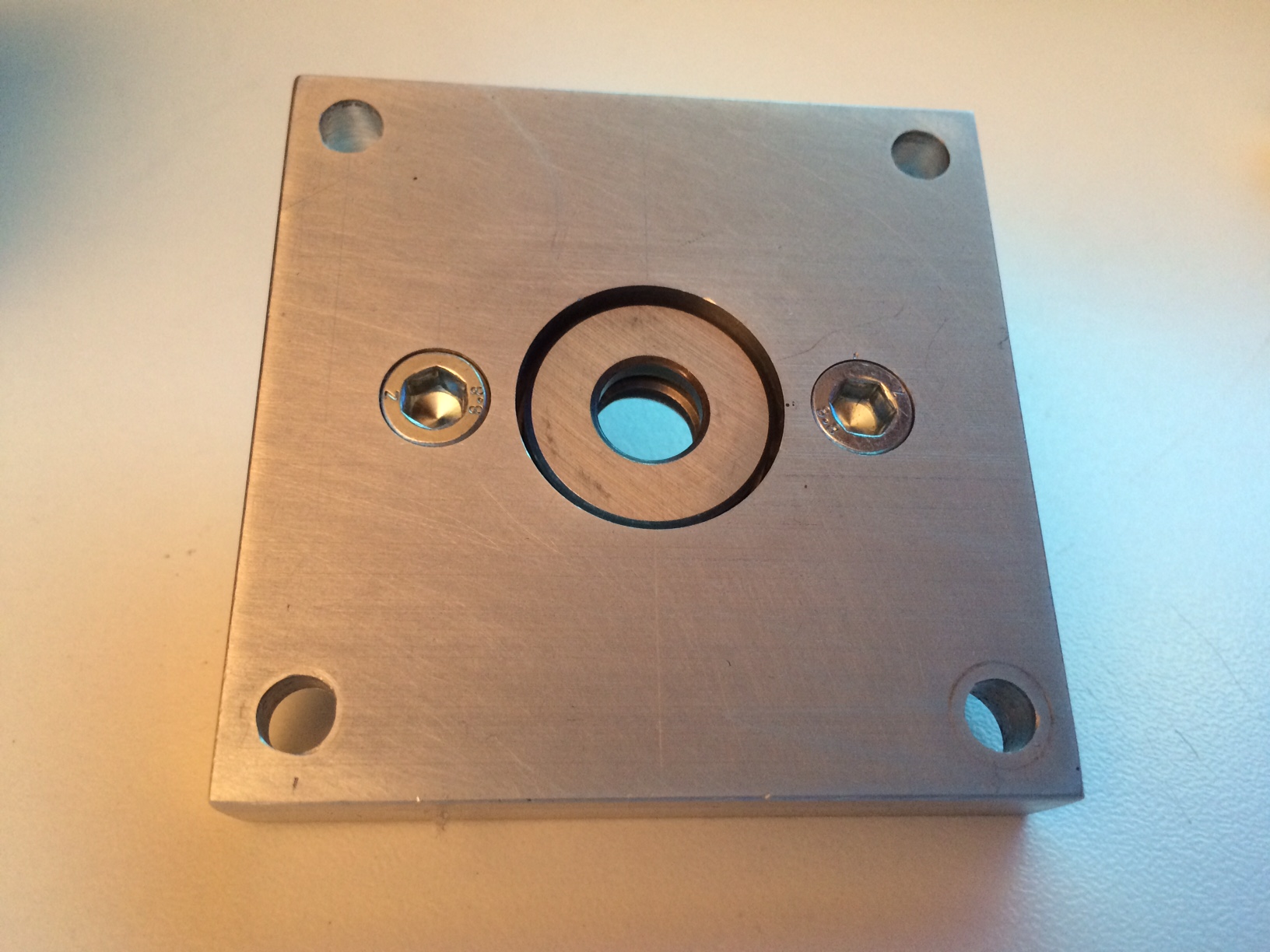

- nella seconda e terza foto la piastra finita.

gabrio

Raffinato Tornitore
Posts: 315
Permalink

Re: KT 150 Proxxon retrofit il: May 23, 2017, 22:20
Cita:

Continuo..

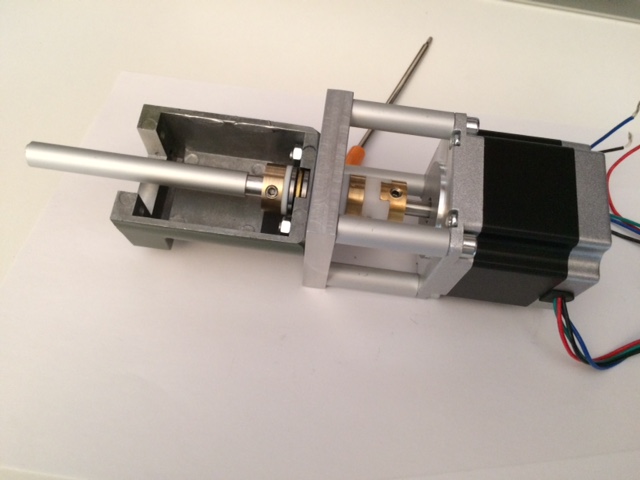

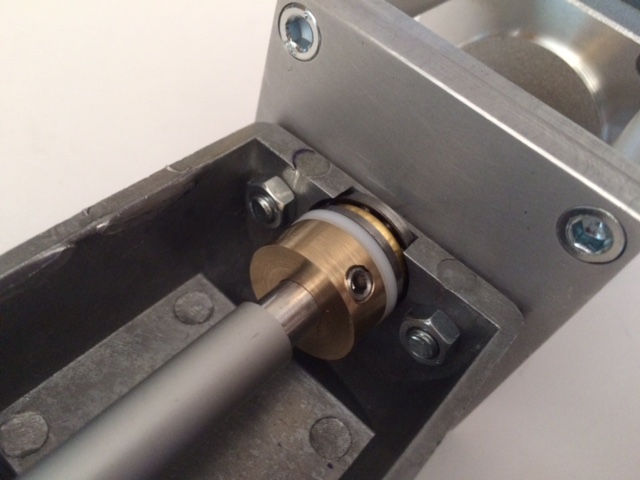

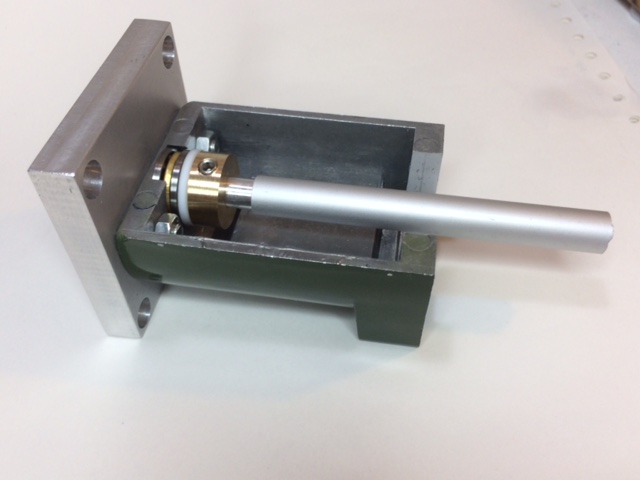

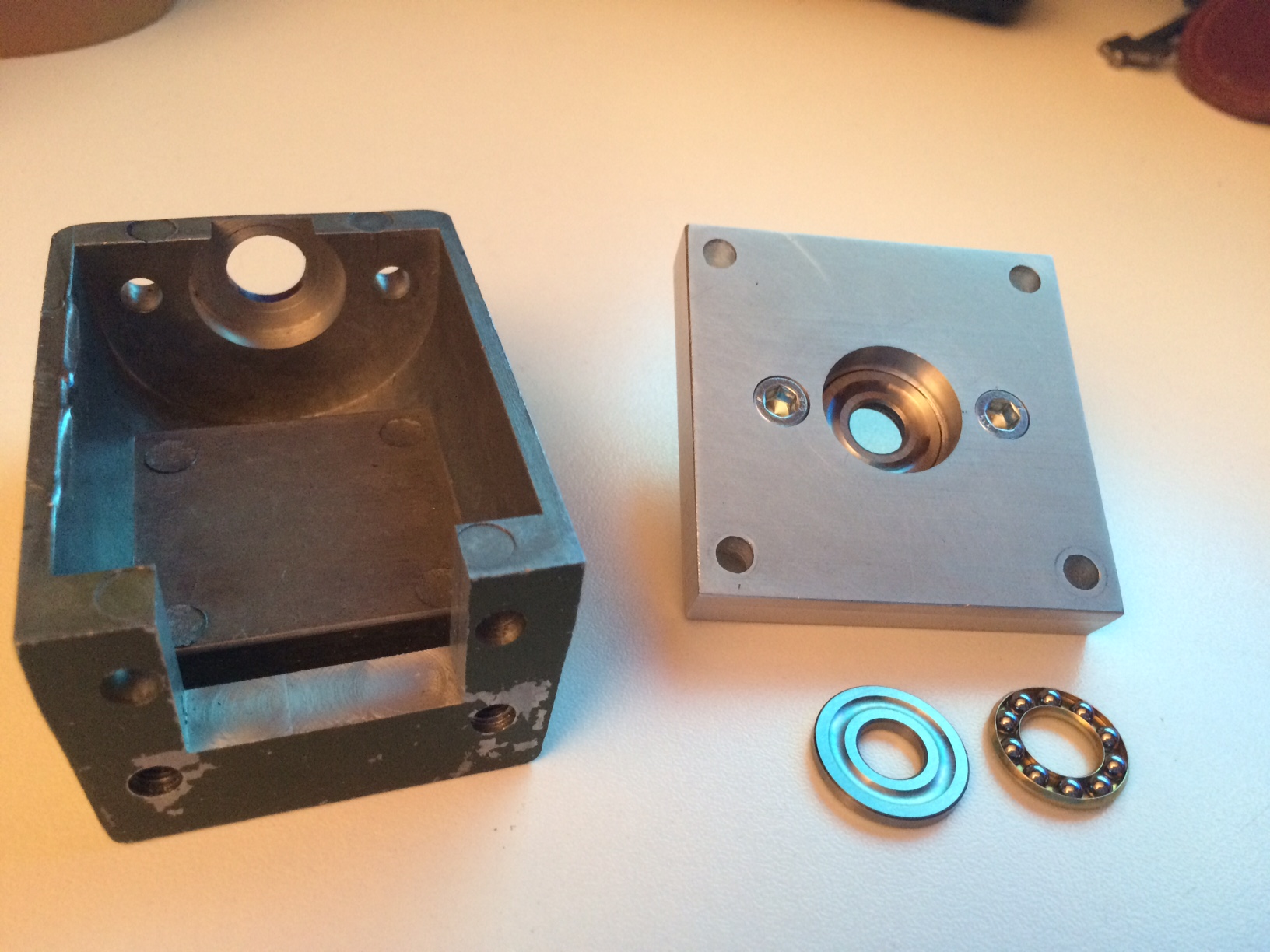

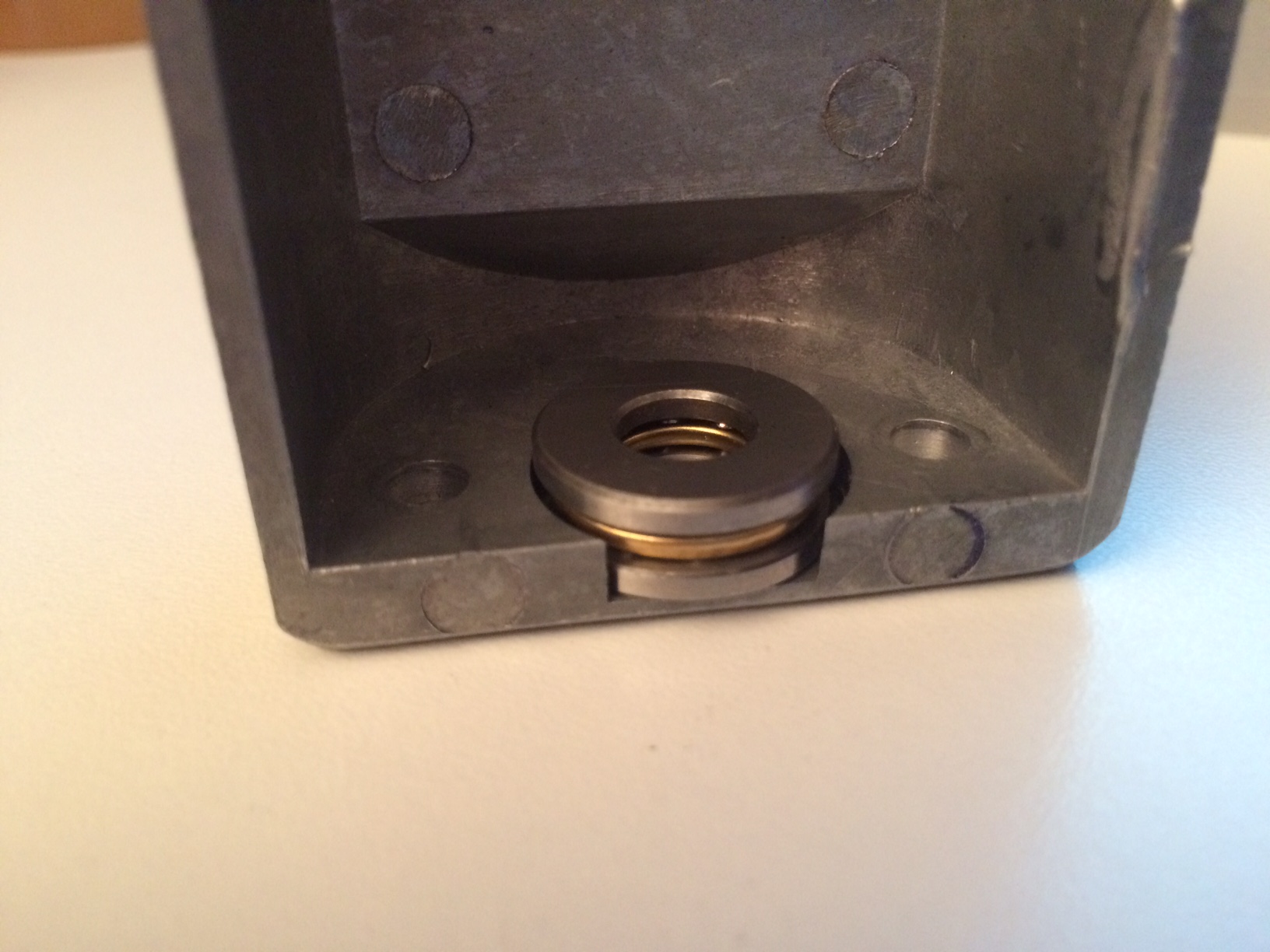

- alcune foto dei cuscinetti inseriti nella piastra e tavola a croce.

EM500

Raffinato Tornitore
Posts: 380
Permalink

Re: KT 150 Proxxon retrofit il: May 24, 2017, 19:12
Cita:

Bravo Gabrio
Io sono in pieno letargo primaverile, ma tu stai facendo veramente un ottimo lavoro.
Ciao
Fede

glob

Raffinato Tornitore
Posts: 1136
Permalink

Re: KT 150 Proxxon retrofit il: May 24, 2017, 21:07
Cita:

Ciao Gabrio,
ecco perchè eri scomparso: stai dandoti da fare in modo eccellente: ottimo lavoro. Per quanto riguarda l'elettronica degli stepper ti consiglierei di andarti a leggere l'articolo presente sul numero 201 di Nuova Elettronica (settembre ottobre 1999): purtroppo la rivista non esce più ma se vai a fare una ricerca in internet digitando il numero 201 e poi N.E. so per certo che ci sono tutti i numeri di questa rivista digitalizzati.
Questo suggerimento me lo aveva dato tempo fa Mario, eventualmente puoi chiedere a lui informazioni più dettagliate.
Ciao, Giuseppe.

gabrio

Raffinato Tornitore
Posts: 315
Permalink

Re: KT 150 Proxxon retrofit il: May 25, 2017, 11:43
Cita:

Ringrazio Fede e Giuseppe, e sempre gradito ricevere un feed back positivo dagli amici del forum.

Giuseppe sono andato a dare un'occhiata al n.201 di Nuova Elettronica, la prima sensazione e' che sia una pubblicazione
molto tecnica direi al di la della mia comprensione però mi riprometto di leggere con grande attenzione la parte sugli stepper.

Mentre continuo a trucciolare la tavola a croce, sto allo stesso tempo programmando il lavoro sulla colonna.

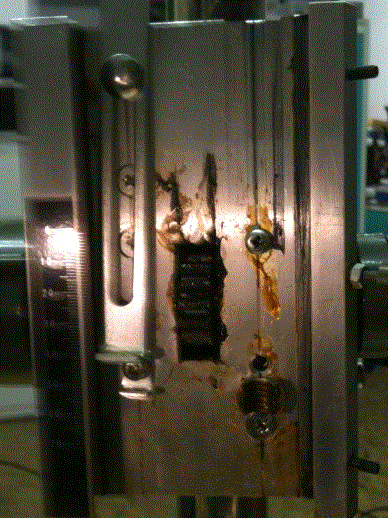

Al riguardo vorrei chiedere a Rick e a Mario se loro hanno lasciato al suo posto la ruota dentata (vedi foto) ovviamente
scaricando la molla, nella nuova configurazione non dovrebbe servire a nulla giusto?

Nel frattempo sono arrivati i cuscinetti flangiati diametro interno da 6 mm esterno da 19 mm e spessore 6 mm inclusa la flangia
sono perfetti perché mi permettono di usare le piastre di alluminio da 10 mm, allego foto.

Gabrio

gabrio

Raffinato Tornitore
Posts: 315
Permalink

Re: KT 150 Proxxon retrofit il: May 25, 2017, 15:08
Cita:

Oggi è giornata di arrivi.

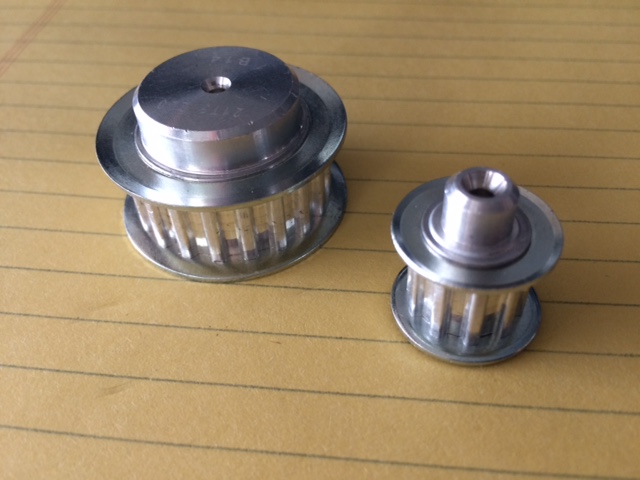

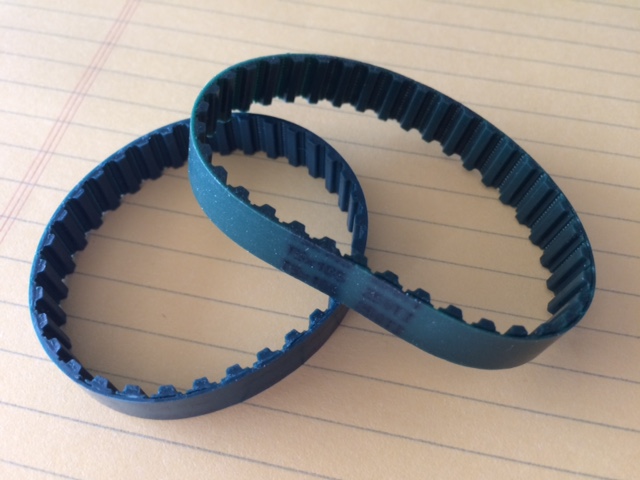

Ho ricevuto le ruote dentate 10 e 20 denti, e le cinghie di altezza 10 mm di due lunghezze 165 mm e 185 mm.
Devo decidere se seguire il set up di Rick oppure quello di Mario con il tendi cinghia.

Gabrio.
