Autore ArgomentoKT 150 Proxxon retrofit
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: KT 150 Proxxon retrofit
il: May 27, 2017, 21:15
Cita:

Ciao Gabrio,
come al tuo solito un ottimo lavoro. Ti avevo suggerito quel numero di N.E. perchè nell'articolo sugli stepper spiega in modo semplice il loro funzionamento e, soprattutto, come riconoscere i fili per i collegamenti nel caso di motori di recupero. Viene trattata anche la costruzione di un driver per stepper fino a 1,8 Amp per fase, ma questa parte è secondaria per almeno due motivi: il primo è che non ci sono più in giro gli stampati a doppia faccia per realizzarlo ed il secondo è che nel Web si trovano già pronti e con caratteristiche migliori. Io ad esempio ho acquistato una scheda con quatrro driver con lo ST6600 che è in grado di fornirmi fino a 4 Amp per fase per driver.
Ciao, Giuseppe.
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: May 29, 2017, 22:37
Cita:

Ciao Giuseppe
I tuoi consigli sono preziosissimi, ma al momento sto soffrendo di un attacco
fortissimo di trucciolite acuta che sta assorbendo tutte le mie energie.

Mio malgrado devo accompagnare la famiglia alla casa al mare in Sardegna
quindi per un paio di settimane non posterò nulla.

A presto

Gabrio
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: June 17, 2017, 14:44
Cita:

Salve a tutti

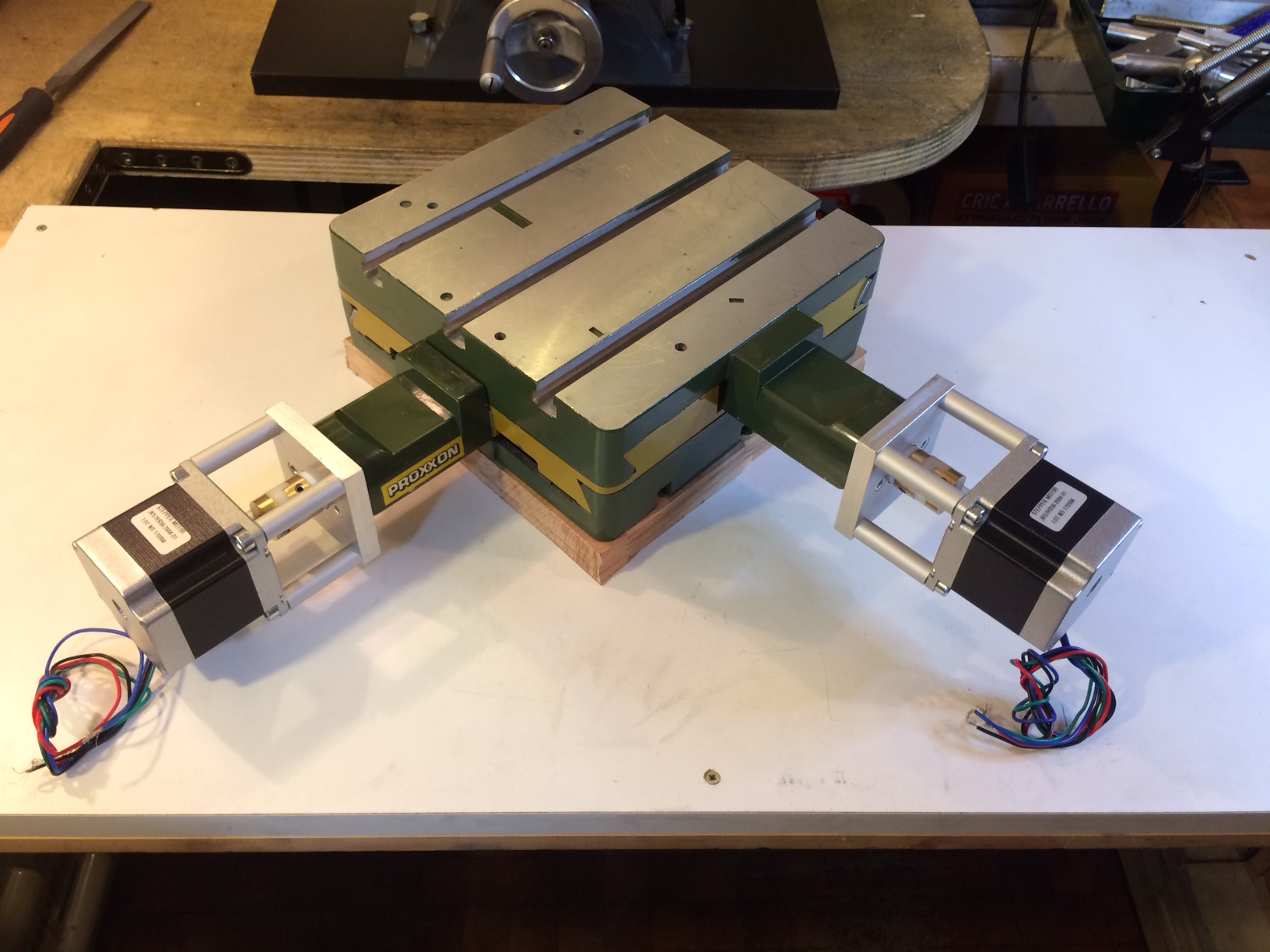

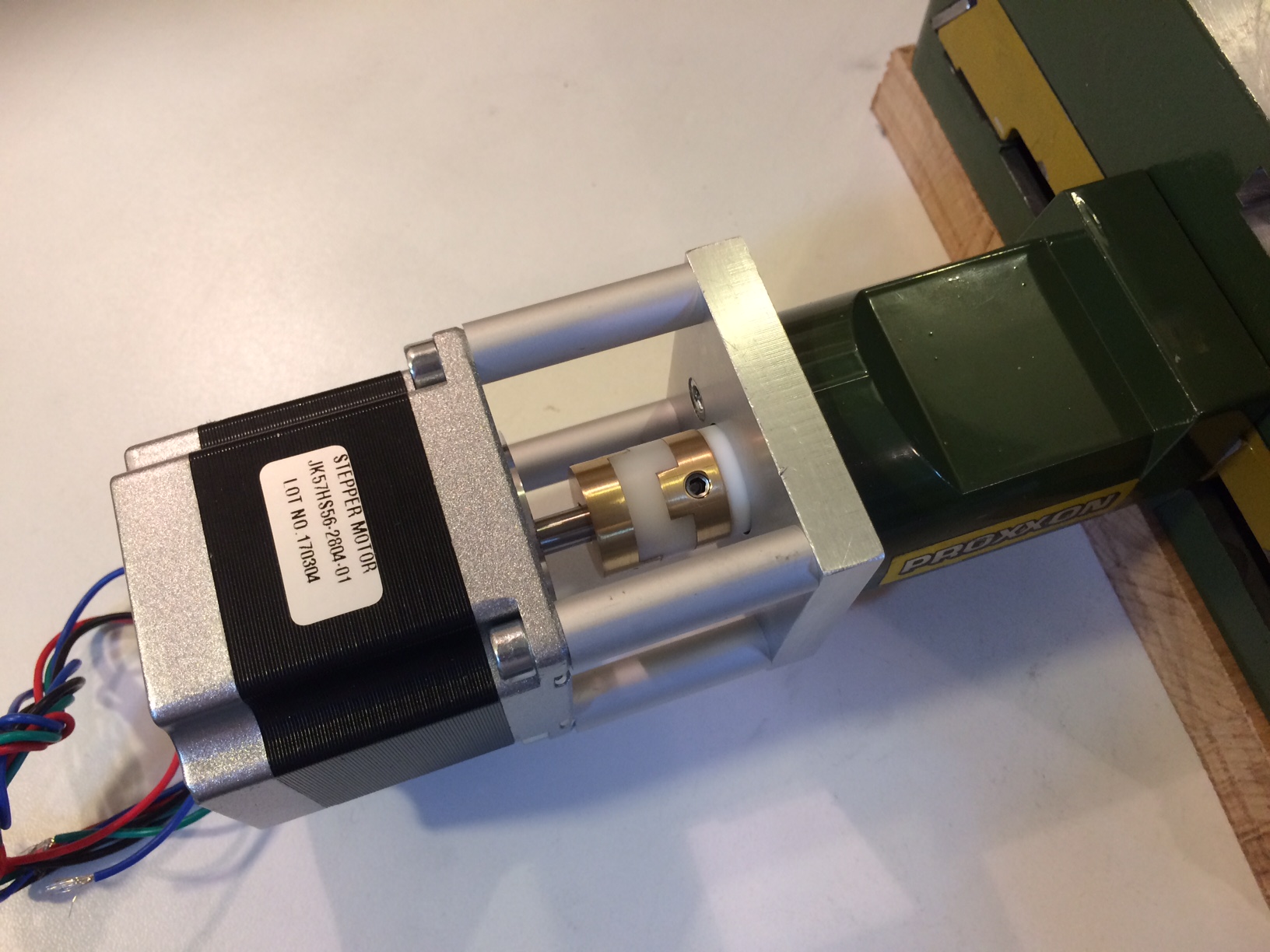

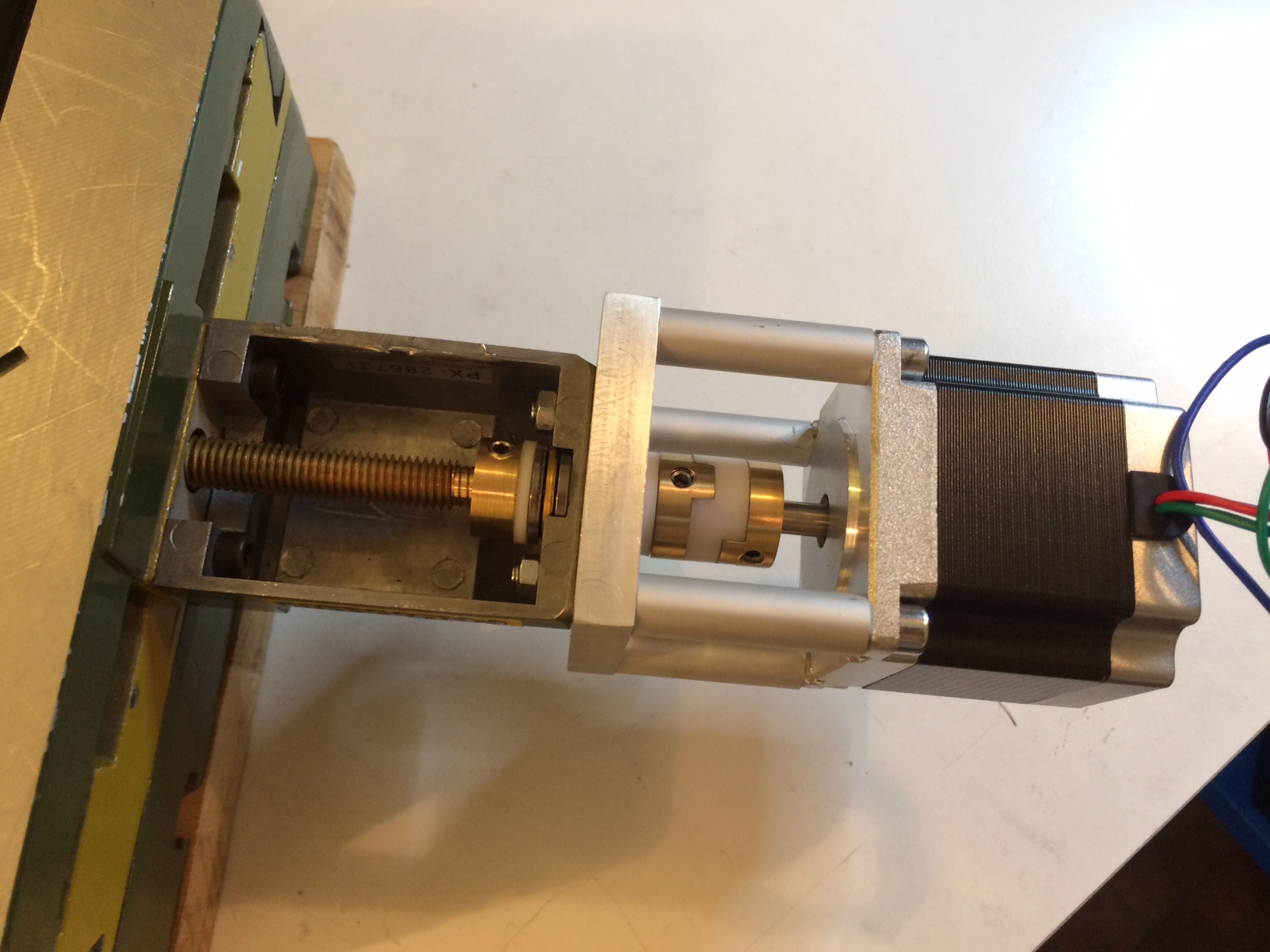

Il lavoro sulla tavola a croce e' finito.
Posto alcune foto.

Gabrio
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: KT 150 Proxxon retrofit
il: June 18, 2017, 07:53
Cita:

Anche se solo ... di passaggio ... ti faccio i miei complimenti, avanti tutta.

ciao mario
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: June 18, 2017, 09:05
Cita:

Grazie Mario
La strada è ancora lunga e la colonna la prevedo più impegnativa, poco spazio per la chiocciola
ed anche con le ruote dentate non so ancora se seguire il tuo progetto con il tendicinghia oppure
quello di Rick.

A presto

Gabrio
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: KT 150 Proxxon retrofit
il: June 18, 2017, 17:04
Cita:

Se avessi trovato una cinghia "giusta" l'avrei fatto come quello di Rick. La cinghia che ho trovato in rete era la più corta disponibile e comunque troppo lunga.
Solo per questo ho adottato la soluzione "tendicinghia" altrimenti ne avrei fatto volentieri a meno, siamo nati per soffrire ed arrangiarci.

ciao mario
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: KT 150 Proxxon retrofit
il: June 18, 2017, 21:18
Cita:

Ciao Gabrio ,ciao Mario,
anche io sono solo di passaggio (il prossimo sarà il 25/06 per le elezioni del Sindaco). Ottimo lavoro e ben rifinito, vedrai che ti verrà bene anche l'asse Z. Per quanto riguarda le cinghiette dentate e relative ruote dentate, io ho trovato tutto alla Matra di Padova (via Jacopo da Montagnana75, 049 600731, http://www.matrapadova.it). Non so se vendono anche per corrispondenza, ma non si sa mai...La ditta è specializzata in ingranaggi di tutti i tipi da quelli microscopici a quelli enormi,cuscinetti di tutti i tipi e, naturalmente tutte le cinghiette dentate di cui si può aver bisogno, inoltre hanno ottimi prezzi (almeno comprando qui a Padova direttamente).
Vi saluto cordialmente, Giuseppe.
Rick
Amministratore
Posts: 2054
Permalink
Post Re: KT 150 Proxxon retrofit
il: June 19, 2017, 10:36
Cita:

Ciao Gabrio,
mi sembra sia venuto un ottimo lavoro. Del resto non avevo dubbi, vista la tua dedizione e precisione meccanica. :-)
Io scelsi, per un asse, di includere il giunto all'interno della struttura preesistente e quindi ho ottenuto di avere solo un"frame" di accoppiamento con il motore stepper.
Questo perchè l'escursione di tale asse non ne veniva alterata, mentre per l'altro asse non era possibile.
In questo modo la struttura è rimasta più leggera, meno a sbalzo e anche meno ingombrante.
Normalmente io ragiono un po' come il fu Mr. Ford : "Quello che non c'è non si rompe" ma anche per una innato e sano senso di pigrizia :-)
Le mie "puleggine" le trovai in un pezzo di macchinario dismesso che comprai una volta su una bancarella alla fiera di Genova (quando ancora ci andavo..)

Come dicono oltre mare "keep up the good work" :-)
Buon retrofitting!
Rick.
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: KT 150 Proxxon retrofit
il: June 19, 2017, 11:09
Cita:

Grazie Rick
Scusami ma come al solito sono un po' duro di comprendonio.
Quando ti riferisci alla scelta "per un asse" si tratta dell'asse Z ? Sono confuso.
Nella mia testa, visto anche il retrofit di Mario i giunti sono necessari solo sugli assi X e Y o mi sbaglio.

A Mario vorrei chiedere se si ricorda la lunghezza della sua cinghia io ne ho comprate due una lunga 165 e l'altra 185
per avere più flessibilità (queste erano le più corte).

Gabrio

mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: KT 150 Proxxon retrofit
il: June 19, 2017, 13:41
Cita:

Ola Gabrio
Nel lungo post che ha preceduto il tuo si trovano tutte le risposte ai tuoi quesiti, non ti dico quanto è lunga la mia cinghietta (che è anche la più corta che ho trovato)
ma ti inserisco un link
http://www.ebgmodels.it/?page_id=1622&mingleforumaction=viewtopic&t=192.8
Comunque puoi sceglier quale configurazione affrontare:
1) senza tendicinghia ---> cinghia da 165
2) con tendicinghia ---> cinghia da 185

ciao mario
