Gironzolavo sul forum, mi sono imbattuto in questi staffaggi, mi sono piaciuti, sono andato a vedere il prezzo azz... , mi sono sentito leggermente preso per il .... naso . Ordunque, mica li lasceremo approfittare di noi impunemente ? Vendeeeetttaaaaa. Possiamo, come al solito ottenere le stesse cose con un pizzico di creatività, che a noi non manca vero ?
Ricetta adatta al tavolo della fresatrice BF16:
1 Dado da 17,
2 brugole da 5,
1 pezzo di ferraccio 10x10x23,
1 pezzo di ferraccio 8x16,5x23,

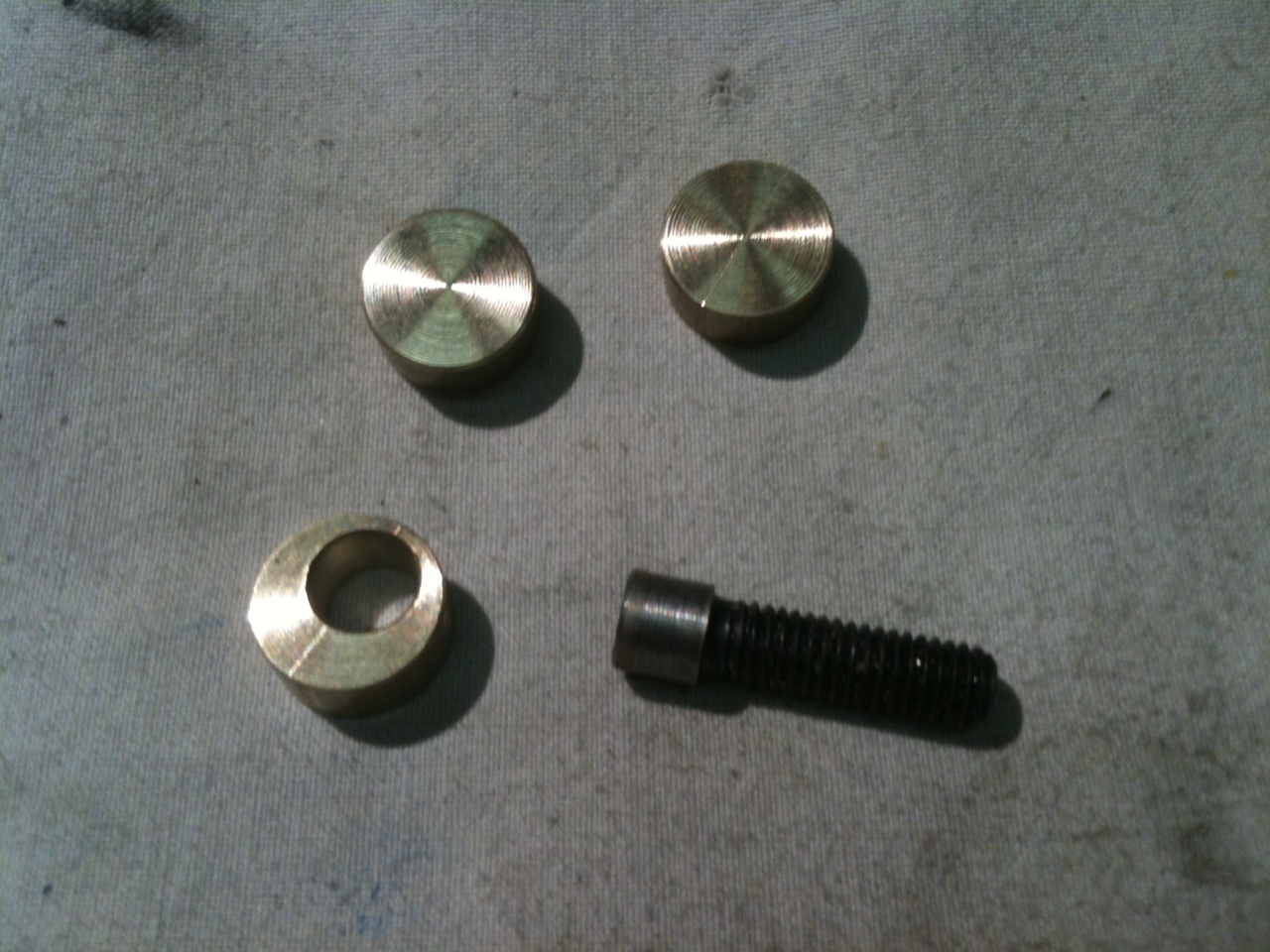

1 dischetto di ottone diametro 10,8x5 di spessore forato da 6 mm (il centro del foro dovrà essere spostato di 1 mm rispetto al centro del dischetto di ottone) il diametro da 10,8 non è vincolante è quello che ho trovato nel mio rottame
e.... un bel po' di tempo.
Prendete il dado, foratelo da 10,5, poi foratelo da 11 per una profondita di 5 mm, sfacciatelo sulla due facce.
Tornite la testa di un brugola fino a portarla a 6mm, fate in modo che entri nel foro del dischetto di ottone.
Brasate la testa della brugola dal lato opposto da dove si inserisce la chiave.

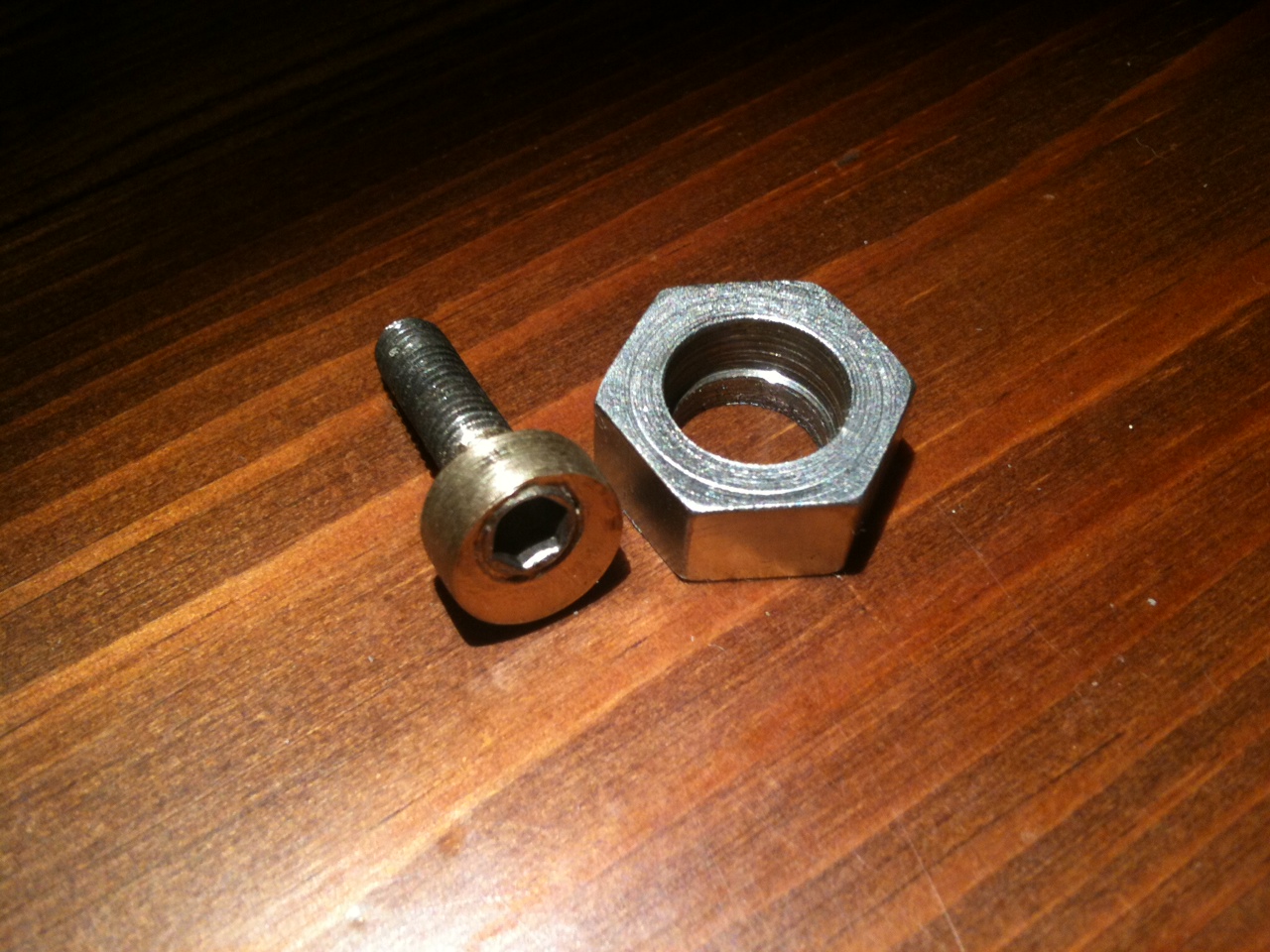

Ora potete inserire la camma appena fatta nel dado.
Brasate i 2 pezzi di ferraccio per lungo, otterremo una T rovesciata.
Foriamo le due etremità della T rovesciata alla distanza di 4 e 5 mm dalle estremità con una punta da 4,2, filettiamo da 5mm. Nel foro fatto alla distanza di 5 mm dall'estremità pratichiamo l'incasso della testa della brugola + 3mm.

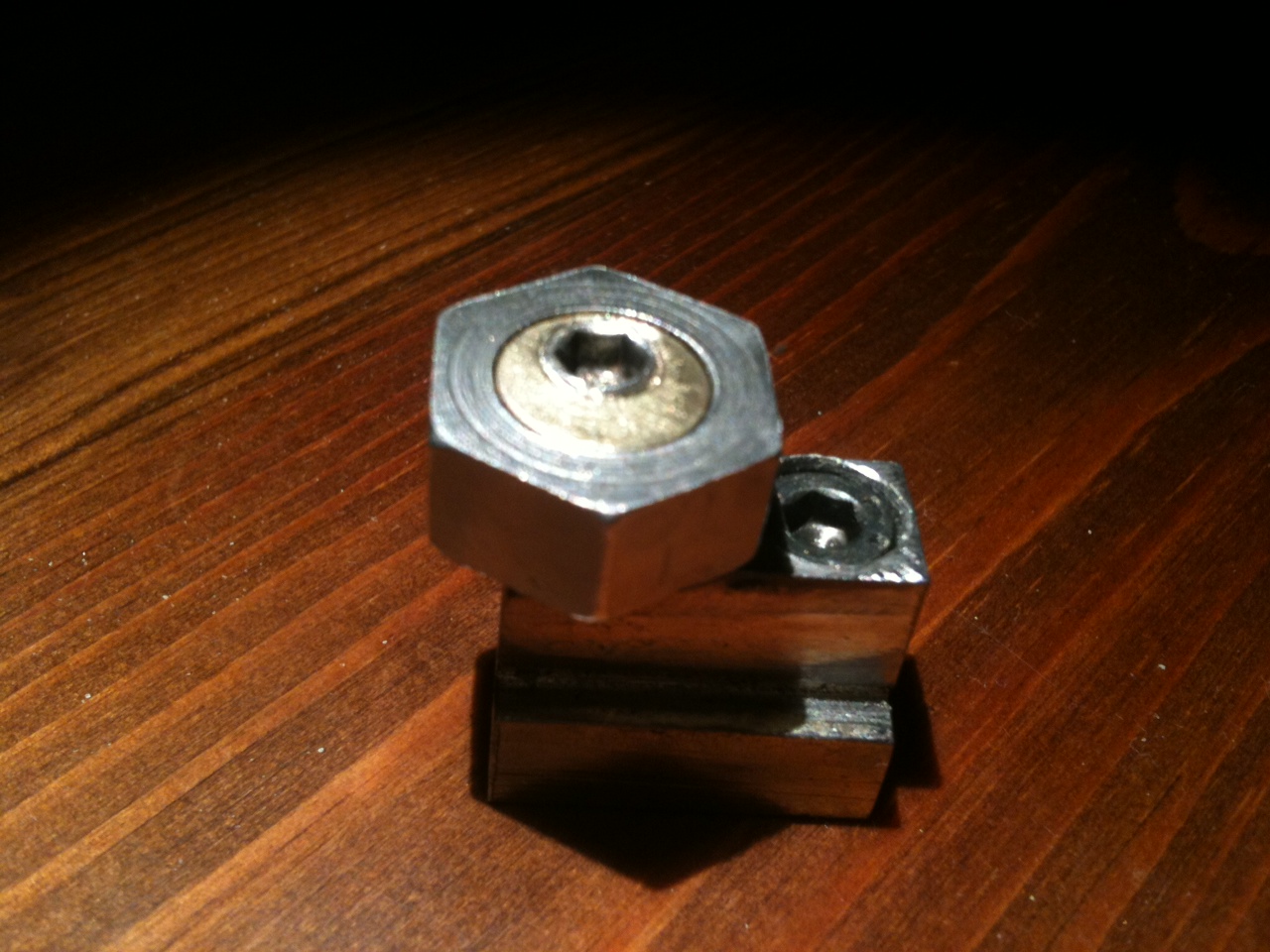

Avvitiamo le brugole della camma e del fissaggio ed abbiamo finito.

Ne devo fare altri 3.....

ciao
mario iw1cmc

La brugola incassata nel blocchetto a T blocca il blocchetto al tavolo a croce, (la brugola deve essere incassata altrimenti interferirebbe con i movimenti avanti indietro dell'esagono).
La brugola eccentrica all'interno dell'esagono, facendola ruotare, sposta l'esagono in avanti contro il pezzo da fresare bloccandolo.
Purtroppo il blocchetto a T può essere lungo solo 23 mm altrimenti non riusciamo a farlo passare nello spazio per inserirlo nelle scanalature del tavolo a croce.
Non appena finirò gli altri 3 posterò una foto del loro utilizzo.

ciao
mario iw1cmc

No, il bloccaggio dell'oggetto avviene anche quando la parte terminale non si pianta sul fondo della cava, è sufficiente la reazione dell'oggetto da bloccare sulla camma. Una volta che è contrastata non torna più indietro.

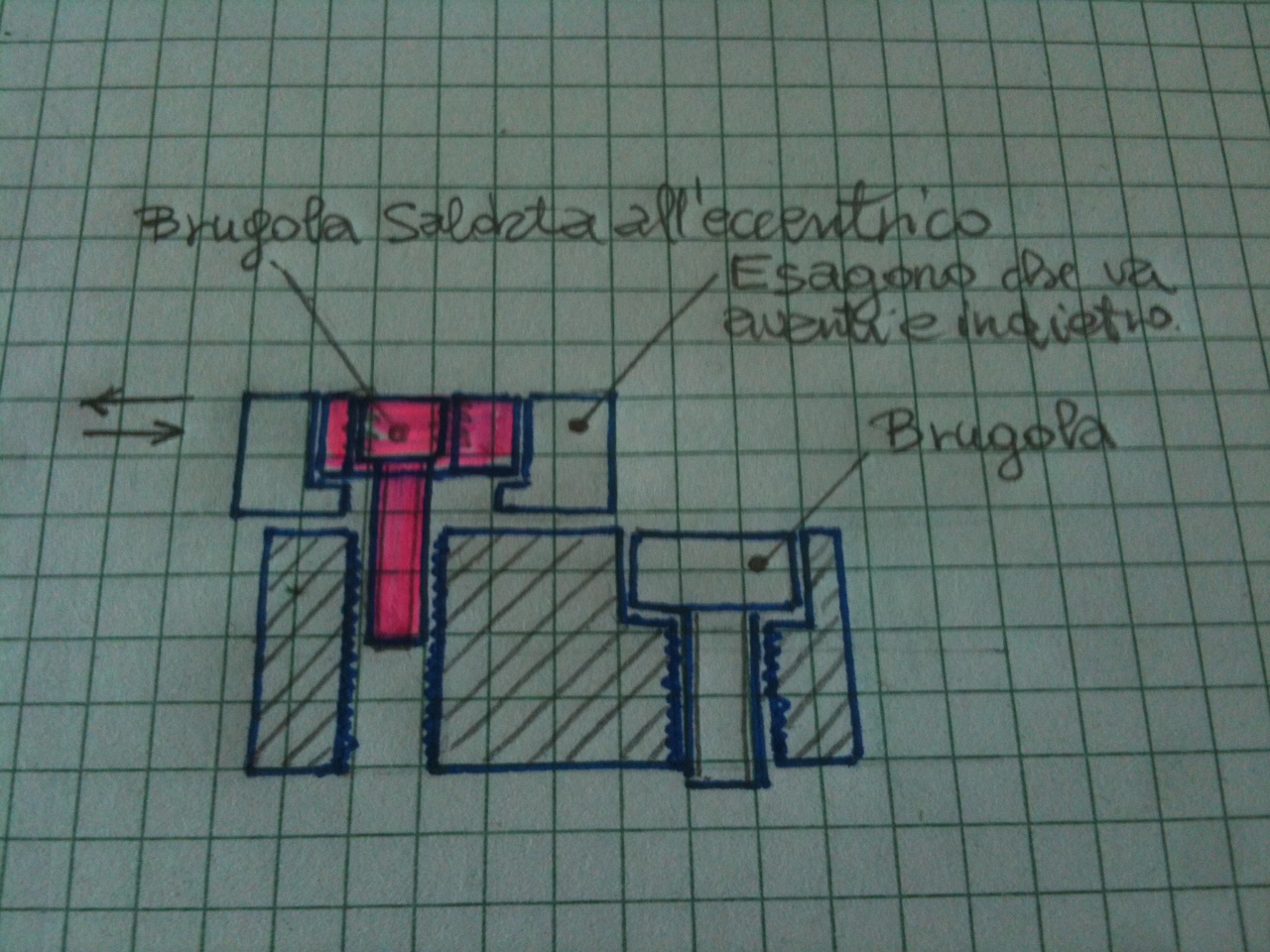

Sono io che sono poco chiaro, dallo schizzo, la brugola colorata blocca il pezzo, quella non colorata blocca il blocchetto (adesso ho capito che lo chiami dado a T e viene bloccato dal fondo della cava)
Allego podoschizzo

ciao mario iw1cmc

Siii, giusto.

ciao mario

Ciao Mario, Rick in tre mosse ti ha fatto scacco matto

Leggendo le motivazioni di Rick, si capisce che sono informazioni utili per non rovinare il tavolo a croce della fresa. Ma se dovessimo utilizzare della carta spagna sotto la vite che fa da blocco sul tavolo dovremmo in parte salvaguardare tanto la vita che il tavolo, cosa ne pensate?
Aspetto l'ultimazione del tuo lavoro per avere aggiornamenti sulla tenuta.

... .... .... .... ... Ma se dovessi costruire altri 4 dadi a T da utilizzare come blocchi per i T eccentrici, potresti serrarli con una staffa al piano della fresa senza che la vite rovini lo stesso.
