Autore Argomentoset staffaggi con viti eccentriche
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: set staffaggi con viti eccentriche
il: February 25, 2014, 11:12
Cita:

Non mollo :) mi dispiaceva buttare via tutto il lavoro fatto, 1 morsetto completo e gli altri 3 in lavorazione. Ed ecco ciò che ho realizzato per migliorare la situazione che giustamente hai sollevato.

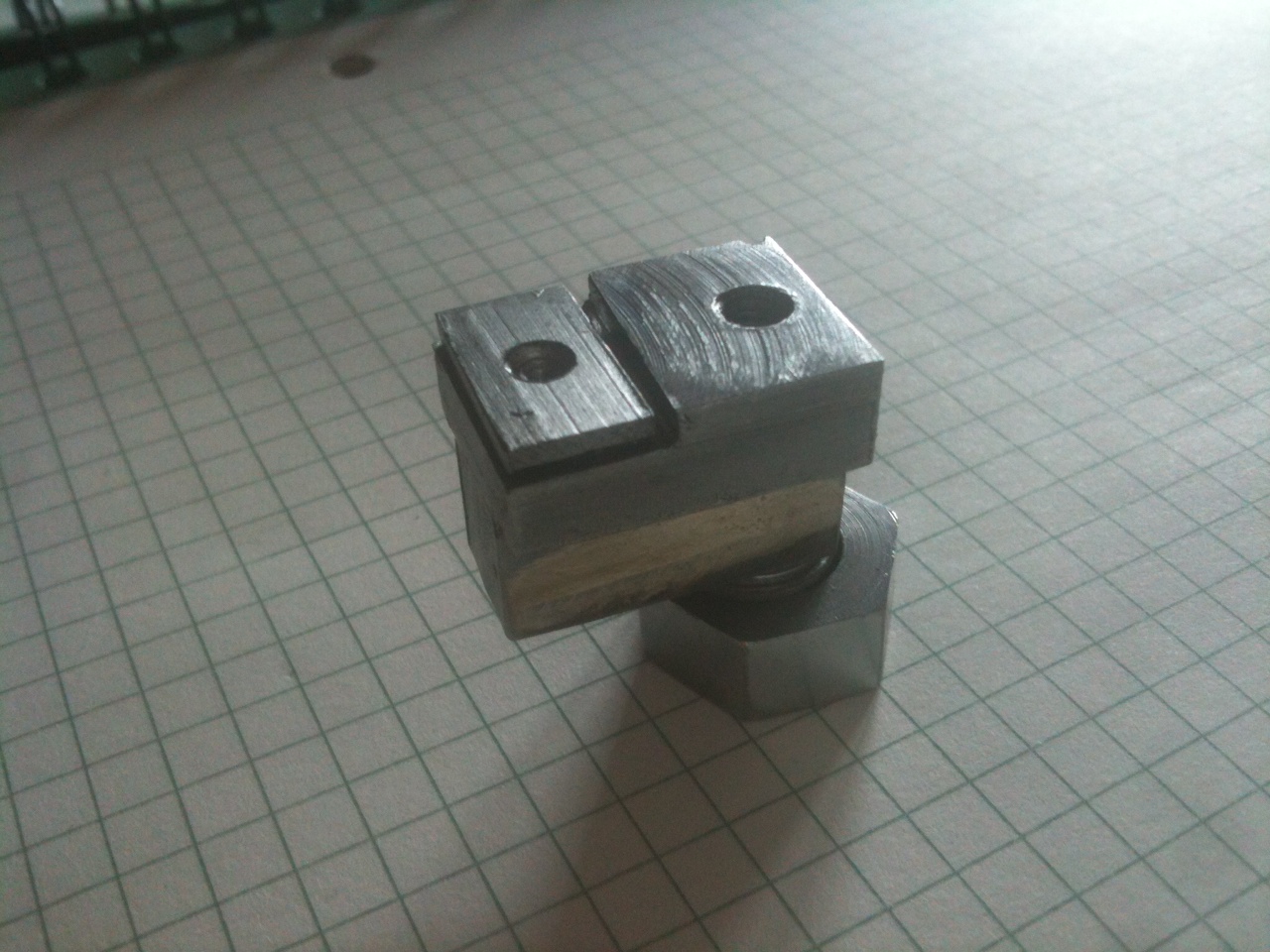

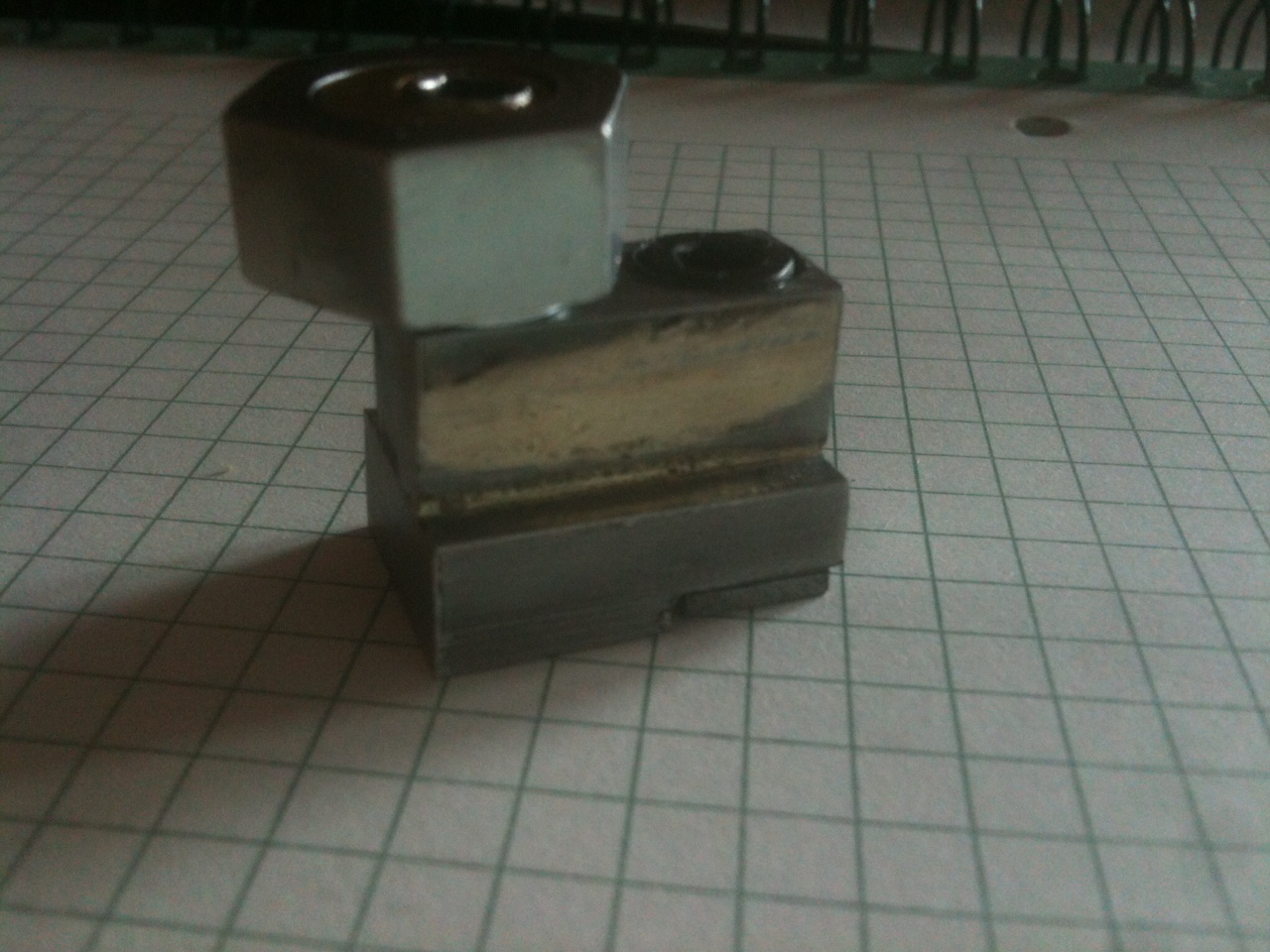

Una piastrina, che aumenta la superficie d'appoggio con la tavola a croce, come in foto.
Fa piacere che queste considerazioni non vengano fatte da chi vende questi morsetti :?

Il secchiello è vicino.. ciao :)

mario iw1cmc

Rick
Amministratore
Posts: 2054
Permalink
Post Re: set staffaggi con viti eccentriche
il: February 25, 2014, 13:14
Cita:

Molto meglio Mario però a questo punto mi chiedo: ma non sarebbe stato più semplice mettere una piastrina sopra il dado a T (magari allungando un po' i prossimi che devi costruire) e fissare il dado come si fissa con le staffe a gradini? Intendo dire usando il piano del tavolo a croce. Anche Marco aveva accennato una soluzione del genere in un post precedente... Comunque ottimo lavoro. Per fare le T potresti anche fare un paio di fresature su una barretta rettangolare poi tagliandola, verrebbero fuori dei dadi a T già belli e pronti. solo per abbreviare i tempi ed evitare di dover fare brasature su brasature... :-)
Tengo a precisare che non sono critiche, ne voglio farti buttare tutto, è solo uno scambio costruttivo di idee alla pari.
Dai che poi me le faccio pure io :-) (se supero la naturale pigrizia... eh eh ) :-)
Ciaooo! :-)

mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: set staffaggi con viti eccentriche
il: February 25, 2014, 14:46
Cita:

Mi era venuta l'idea di allungare i dadi a T, ma non volendo smontare parte del tavolo a croce per farli passare ho optato per la misura massima di 23-24 mm oltre non sarbbe possibile inserirli. Purtroppo con queste misure non ci sta la piastrina sopra !! Adesso finiamole così poi per le prossime stravolgeremo il progetto (ho qualche idea nel cassetto).
Non avevo in casa barrette rettangolari e avevo la fregola.....

ciao mario

mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: set staffaggi con viti eccentriche
il: February 28, 2014, 11:08
Cita:

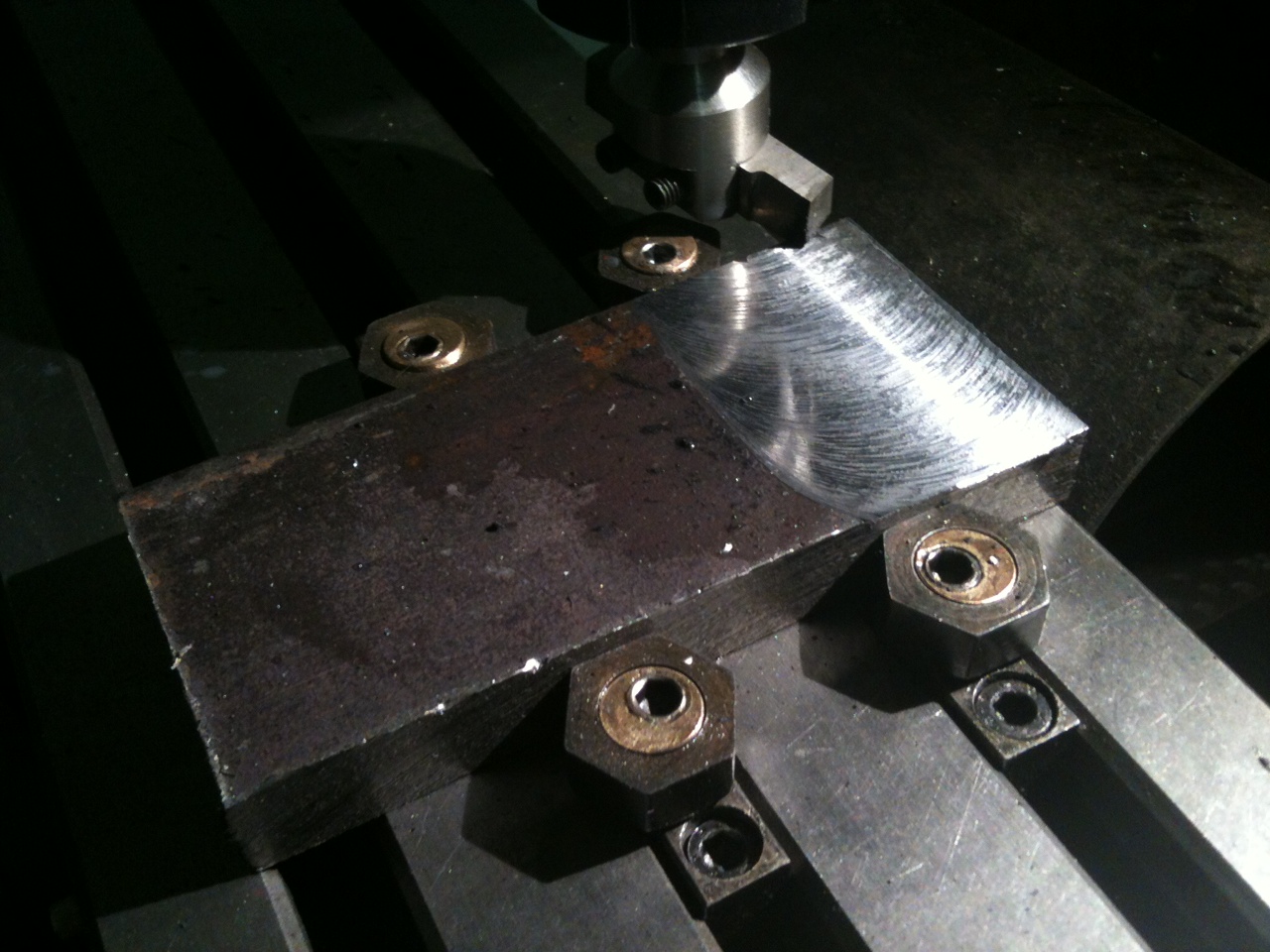

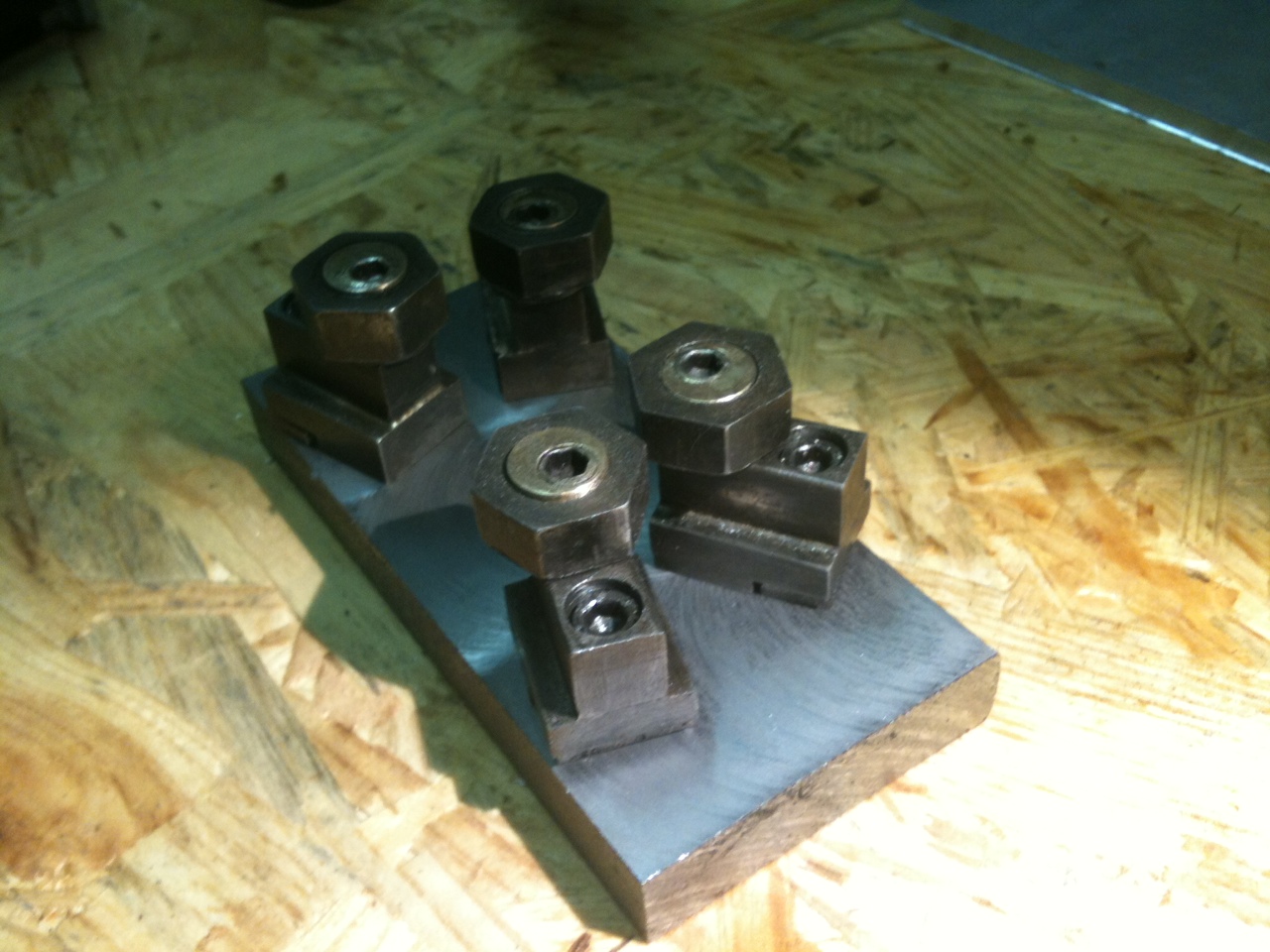

Ed eccoci giunti alla fine, vi presento i 4 piccoli porcellin, :) un po' di brunitura, una passata d'olio e via al collaudo con un tocco di ferro ed il fido fly cutter.
Tutto bene, tengono che è una meraviglia e sono molto comodi.

ciao
mario iw1cmc

Rick
Amministratore
Posts: 2054
Permalink
Post Re: set staffaggi con viti eccentriche
il: February 28, 2014, 11:30
Cita:

Bene complimenti per ottimo lavoro Mario e grazie per avercelo mostrato! :-)
Ricordati però che hai sempre un retrofit in sospeso eh eh :-)
Ciao!

glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: set staffaggi con viti eccentriche
il: June 5, 2014, 21:21
Cita:

Ciao a tutti

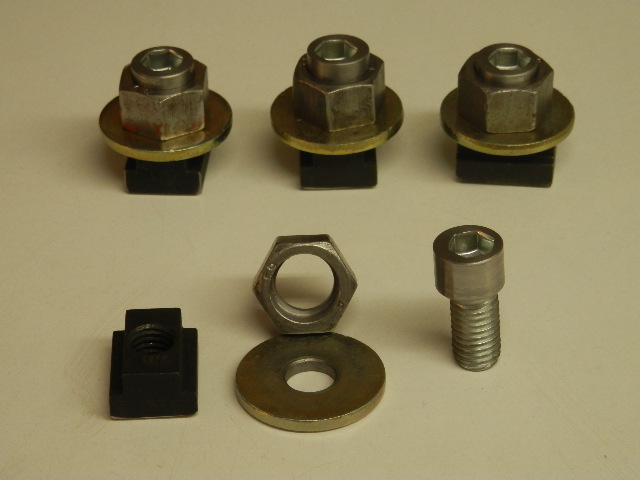

riprendo l'argomento "staffaggio ad eccentrico" mostrandovi la mia soluzione: non lo ho fatto prima perché li volevo provare, oggi ne ho avuto l'occasione e quindi ve li propongo. Costruttivamente sono facilissimi da realizzare: ho usato i blocchetti a T della fresatrice (cave da 12), 4 rondelle spesse 3 mm., 4 viti a brugola M 10. L'unica lavorazione consiste nel creare l'eccentrico nella testa della brugola: lo ho ottenuto utilizzando il mandrino autocentrante a 4 ganasce più due spessorini in alluminio per decentrare la vite. Ecco il risultato:

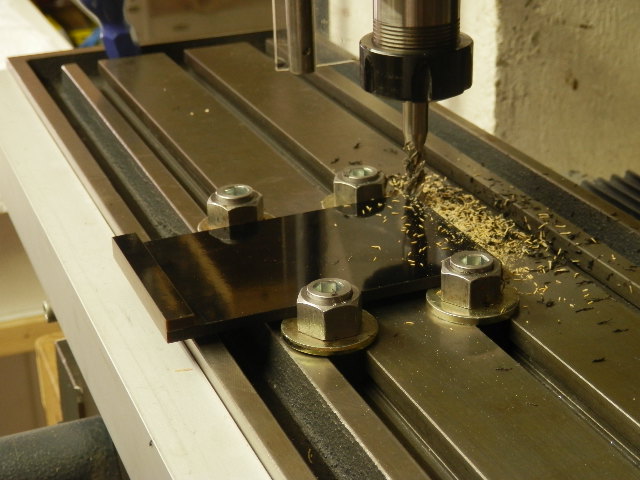

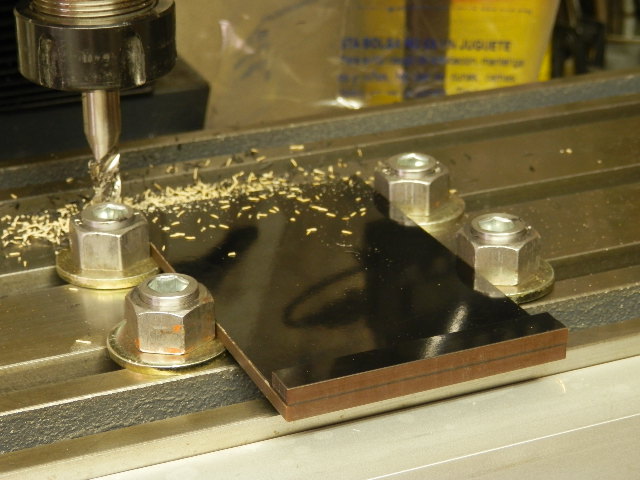

Come si vede dalle foto non ci sono grani per bloccare i fermi alla tavola: si auto bloccano quando si stringe la brugola.
Ho usato una squadra a cappello per bloccare i primi due a sinistra (volevo squadrare il pezzo) poi si accostano gli altri ed il gioco è fatto. Un consiglio per la buona riuscita degli eccentrici: la parte spessa deve bloccare quando si stringe, quindi è meglio segnarsi con un pennarello quale è il punto in cui la vite non si avvita più :D
Questa prova va fatta utilizzandogli incavi del piano della fresatrice.
Giuseppe

Rick
Amministratore
Posts: 2054
Permalink
Post Re: set staffaggi con viti eccentriche
il: June 6, 2014, 08:03
Cita:

Buona soluzione.
Hai rettificato le rondelle in spessore in maniera da non alterare la planarità del tavolo a croce quando fissi il pezzo visto che poggia sulle rondelle stesse?

glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: set staffaggi con viti eccentriche
il: June 6, 2014, 18:45
Cita:

Ciao Rick,
no, non le ho rettificate ma le ho misurate in spessore ed erano tutte uguali. Tuttavia la rettifica è una operazione che certamente va fatta, ancora prima di creare gli eccentrici, specialmente se si usano rondelle di diametro maggiore di quelle che ho usato io (32)
Saluti a tutti
Giuseppe.

robicivi
Nuovo
Posts: 45
Permalink
Post Re: set staffaggi con viti eccentriche
il: August 25, 2014, 15:33
Cita:

Scusate ma sono un pò duro a capire....i morsetti come vengono fissati al tavolo a croce?vedo una brugola dietro il dado,ma leggevo che Rick diceva che non va bene che la brugola punti sul tavolo a croce,ho capito male?qualcuno mi illumini ,grazie anticipatamente

glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: set staffaggi con viti eccentriche
il: August 26, 2014, 22:10
Cita:

Ciao Robicivi,
posso darti qualche spiegazione su come funzionano quelli che ho realizzato io:
1) le viti a brugola M10 sono scelte in modo che la lunghezza della loro parte filettata + i tre mm delle rondelle non superi la profondità delle cave del piano della fresatrice, nel mio caso 13+3 = 16mm, per cui le viti standard da 15 vanno benissimo.
2) quando stringo le viti (la cui testa è stata tornita in eccentrico) il sistema rondella + blocchetto a T si bloccano da sole sul piano di lavoro.
3) nel mio caso dovevo squadrare un pezzo di bachelite: quindi ho dapprima bloccato i due fermi a sx con l'aiuto di una squadra a cappello, poi ho accostato gli altri due fermi e ho stretto le rispettive viti.
4) nella costruzione degli eccentrici occorre fare attenzione al punto in cui le viti si fermano ed occorre segnarlo in modo che in quel punto ci sia il massimo sbalzo eccentrico possibile.
5)l'accoppiata vite con eccentrico e dado a T non può essere cambiata per motivi di inizio filettatura sia delle viti a brugola che dei dadi a T.
Saluti Giuseppe
