Le due foto mancanti.

Ciao Mario.Lo ho acquistato in rete, con precisione su eBay.
Antonio.

Non è proprio identico anzi ... il venditore so che è lo stesso. Il mio centratore è di origine rumena ed è leggermente più ingombrante in altezza. Il problema rimane, sono curioso di sapere come hai risolto...

Grazie!

Ciao,
Luca

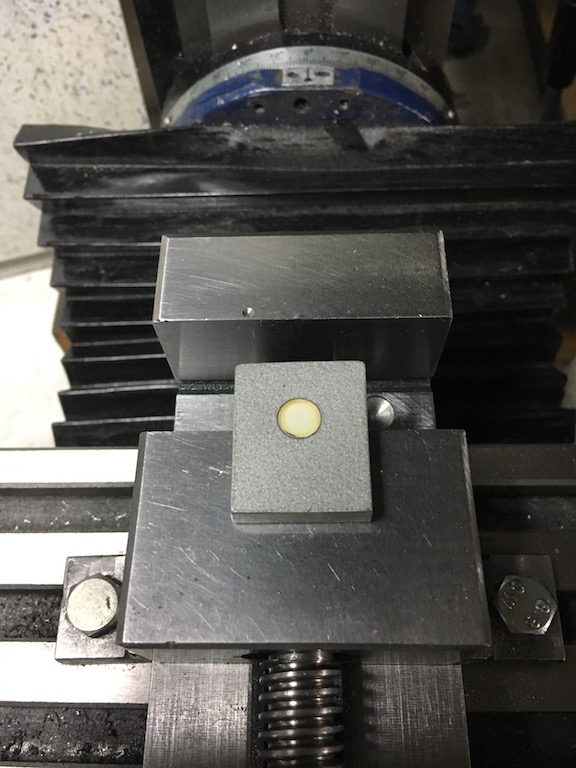

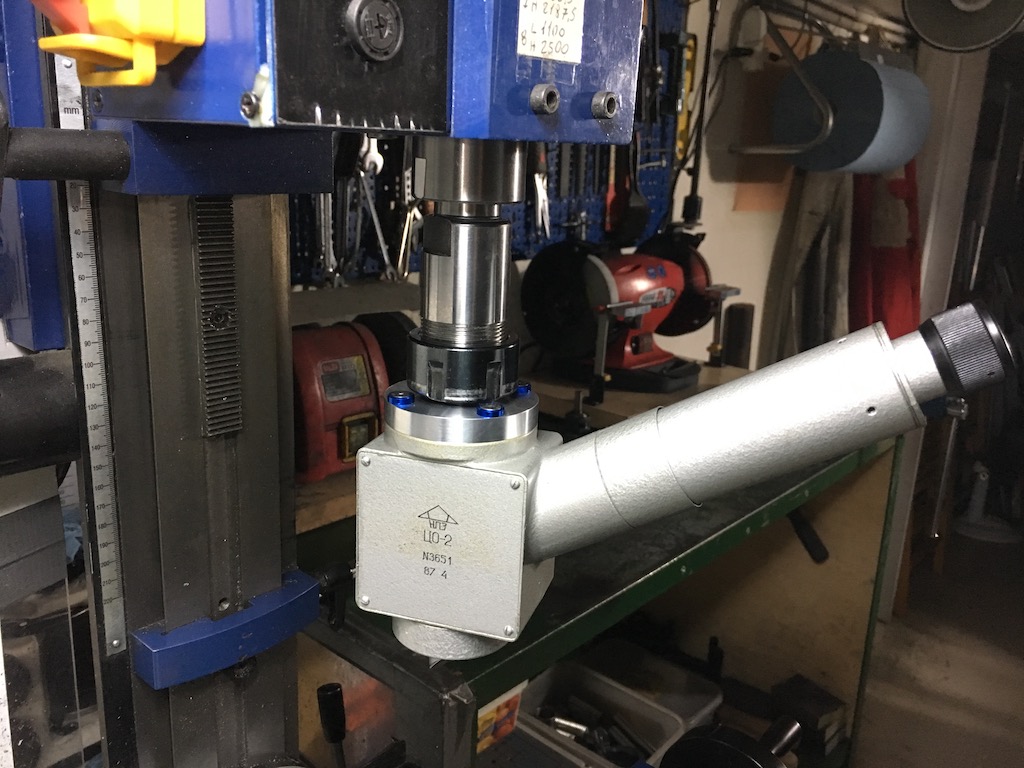

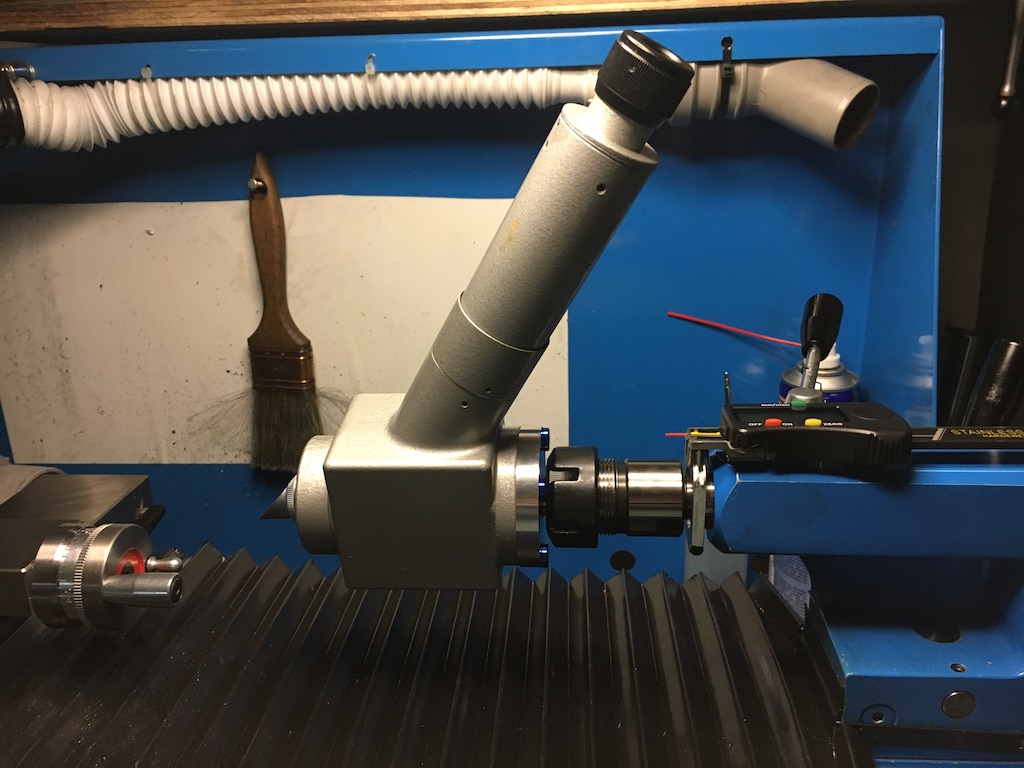

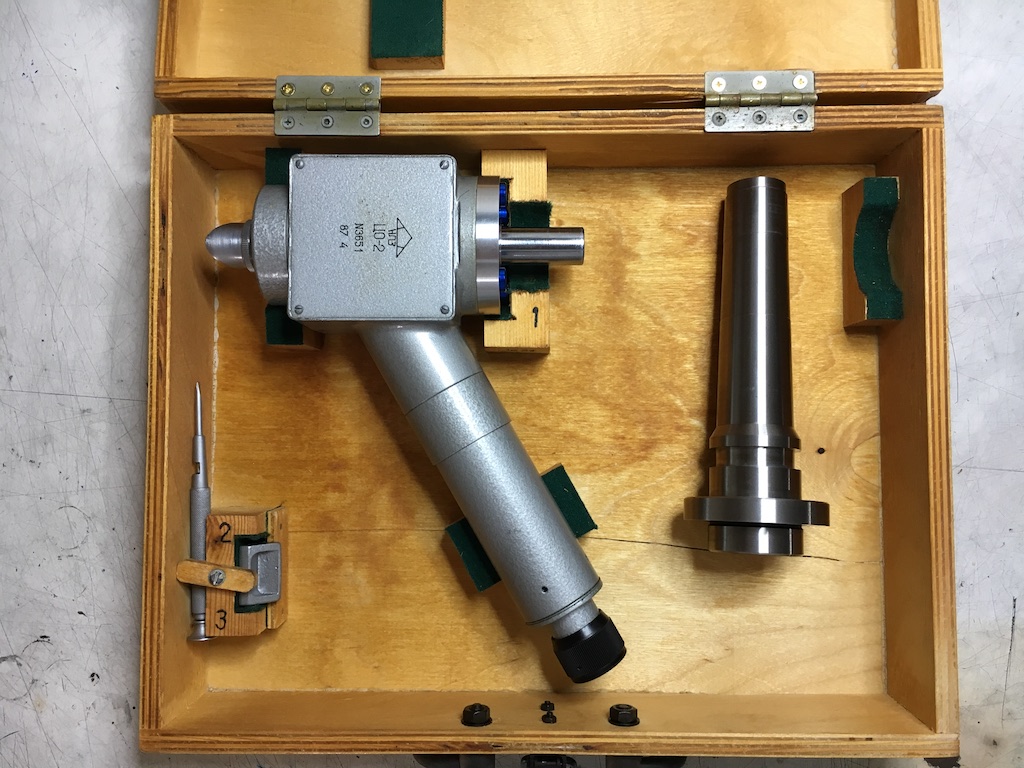

Ciao Luca eccomi qua.Dunque prima di acquistare lo strumento mi assicurai che si potesse smontare il CM e guardando il disegno ho notato che una parte cilindrica del CM si inseriva nel corpo del microscopio quindi mi sono detto non c'è problema rifaccio il pezzo con le stesse quote cambiando solamente la parte del CM a mio piacimento.Quindi tolgo le 4 viti che accoppiano il CM con lo strumento ed ecco la sorpresa togliendo il CM noto che non è accoppiato alla perfezione quindi già da qui ho perso l'allineamento dello strumento.Allora ho deciso di rifare solo la flangia di accoppiamento con codolo da 16 con i fori delle 4 viti 1 decimo più larghi in modo da avere sufficiente gioco per rifare l'allineamento e invece delle viti originali che sono a testa spaccata ho usato viti con testa svasata a brucola con rondelle svasate in questo modo ho potuto intervenire sulle viti di fissaggio con lo strumento montato sulla fresatrice e rimettere in asse lo strumento.Ti premetto che la testa della mia fresatrice la ho settata in modo da avere zero errore.Per effettuare l'allineamento ho usato quel riscontro che si trova vicino al giravate nella prima foto.C'è voluta molta pazienza in quanto mi son dovuto muovere a piccolissimi passi ma una volta che girando l'albero della fresatrice e gli assi del quadrante del microscopio combaciano perfettamente con la linea che è segnata all'interno del vetrino alloggiato nel riscontro direi che la centratura è fatta.
Antonio.

Luca se tu non hai quell'accessorio che ho mostrato nell'ultima foto non importa puoi tracciarti due linee perpendicolari come ho mostrato nella 3 e 4 foto cerca di farle più sottili possibili e puoi rifare l'allineamento tranquillamente. Riguardo alla testa della fresatrice anche se non è a zero errori non fà niente comunque l'asse del mandrino andrà a confluire sempre su quel preciso ed unico punto. Vedrai che sarà una passeggiata importante non toccare la struttura interna che è già regolata alla perfezione.
Antonio.
