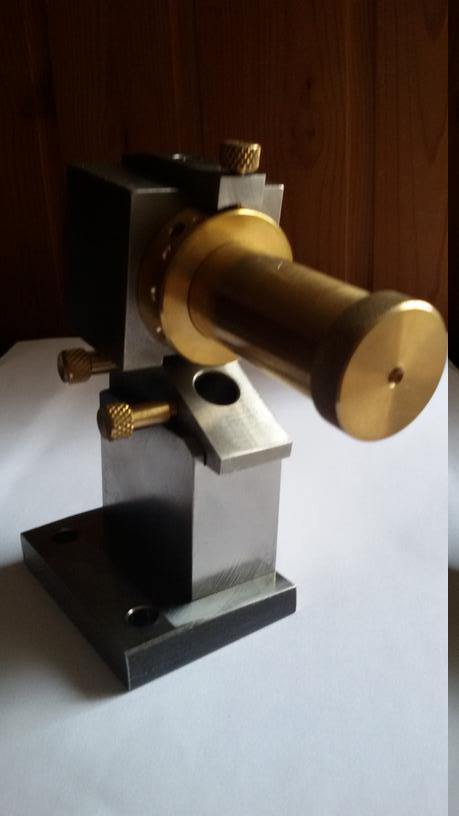

In questa immagine si vede l'inclinazione di 5° che permette di presentare, sempre nella stessa posizione e senza correzioni di sorta, il tagliente parallelo alla superficie abrasiva della mola

Ciao Mario scusa non ho capito a quali particolari ti riferisci, se alla qualità del video hai ragione, stavolta non mi è venuto granchè bene, ma non posso rifarlo perchè non ho altre frese da affilare al momento.
Per quanto riguarda poi EBG di quei "mostri" ne sei parte integrante.
A proposito di EBG è da più di due giorni che non c'è un post nuovo, sembra che siano tutti in letargo, o forse si sta programmando la cena di Natale...

Ciao Franco

Ciao Franco,
a proposito del "girotondo" di Mario, pensavo che lo potresti rettificare un po': ti sto chiedendo (se ne hai voglia e tempo) di fare un elenco numerato dei vari componenti del complesso "affila frese": materiale impiegato, dimensioni di massima e magari qualche schizzo a mano dei pezzi più complicati : perchè il tuo progetto è veramente interessante e penso che più di qualcuno proverà a rifarlo (io, ad esempio).
Saluti, Giuseppe.

Ciao Giuseppe
Come promesso ecco i disegni in pdf delle parti che compongono il modulo per affilare i taglienti delle frese siano essi frontali che laterali. Ho inserito anche due viste in esploso per chiarire la sequenza di montaggio. I disegni sono realizzati a mano per cui la qualità non è delle migliori, nel frattempo mi sto dando da fare per imparare l'uso di un cad parametrico. Se hai bisogno di chiarimenti sono qui
Il dettaglio dei disegni:

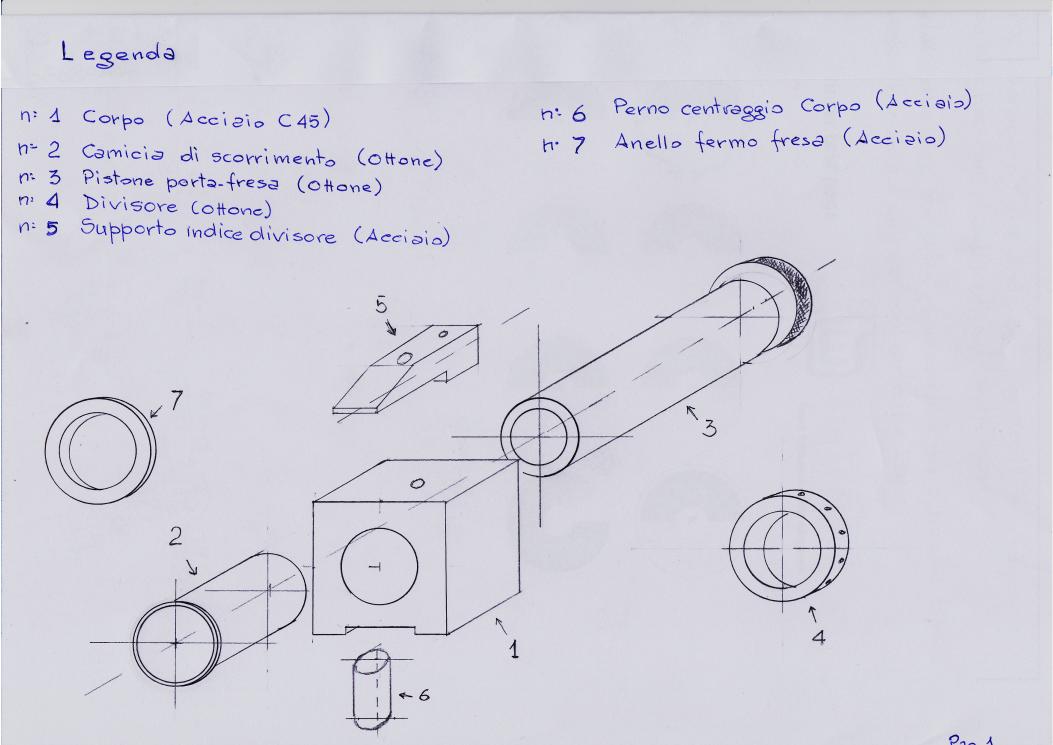

pag. 1 Esploso del portafrese;

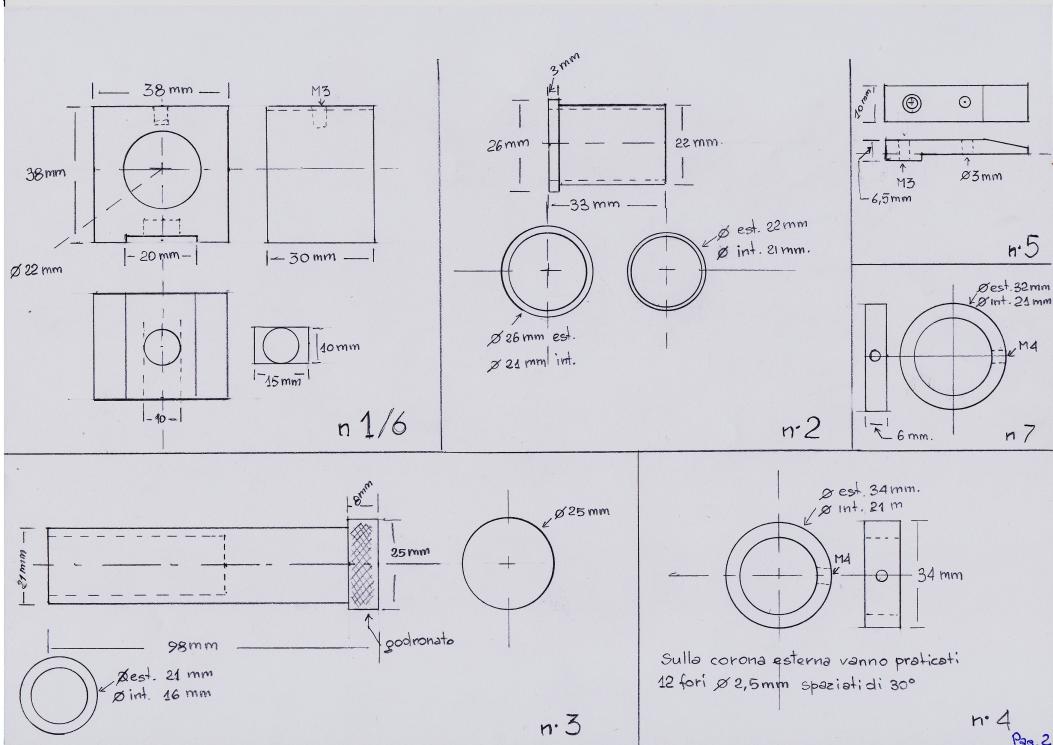

pag. 2 Dettaglio componenti portafrese;

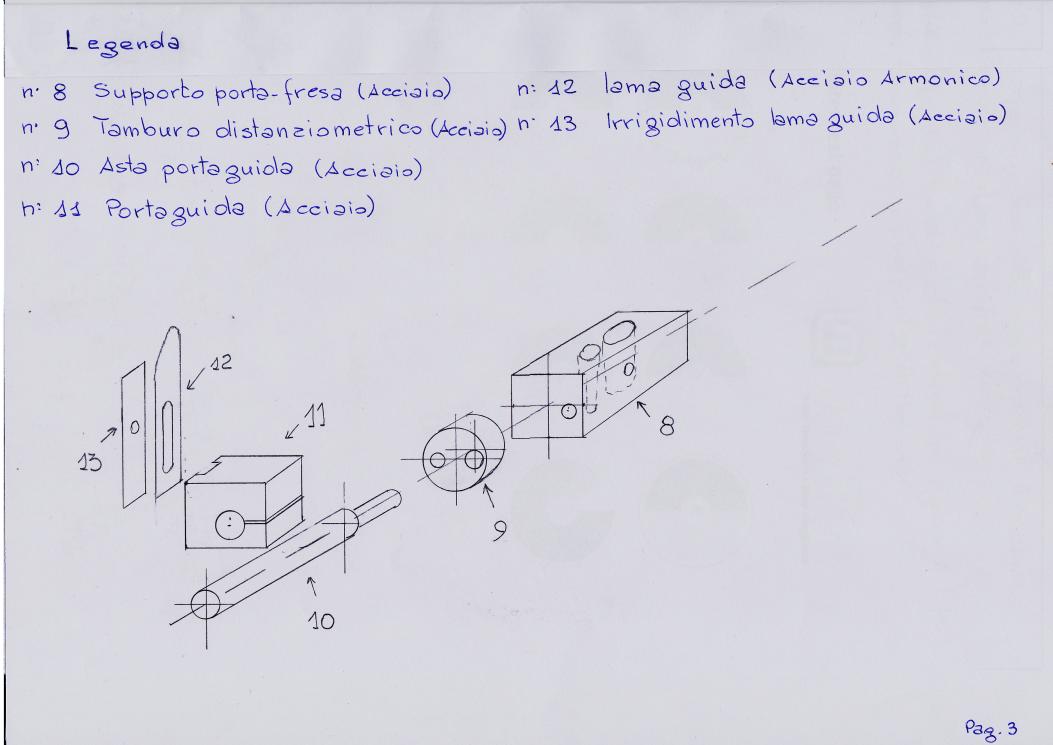

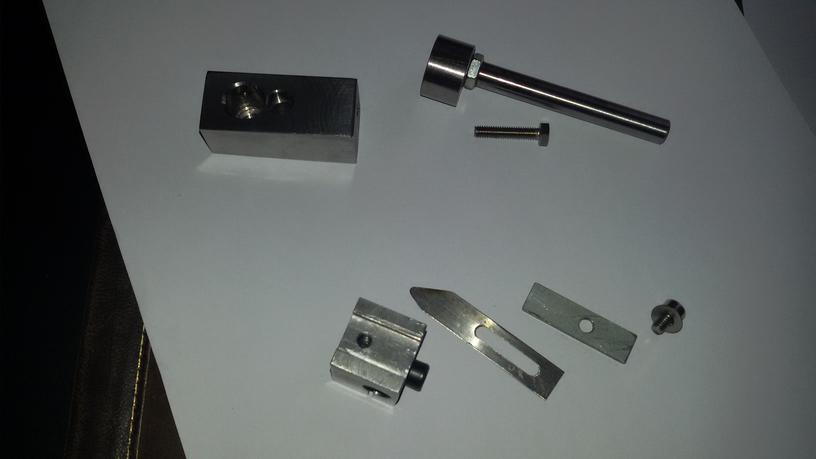

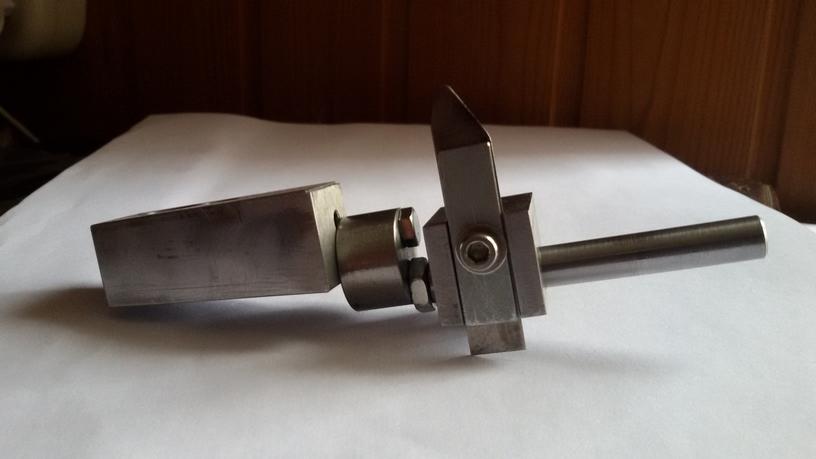

pag. 3 Esoloso espansione per affilatura dei taglienti laterali;

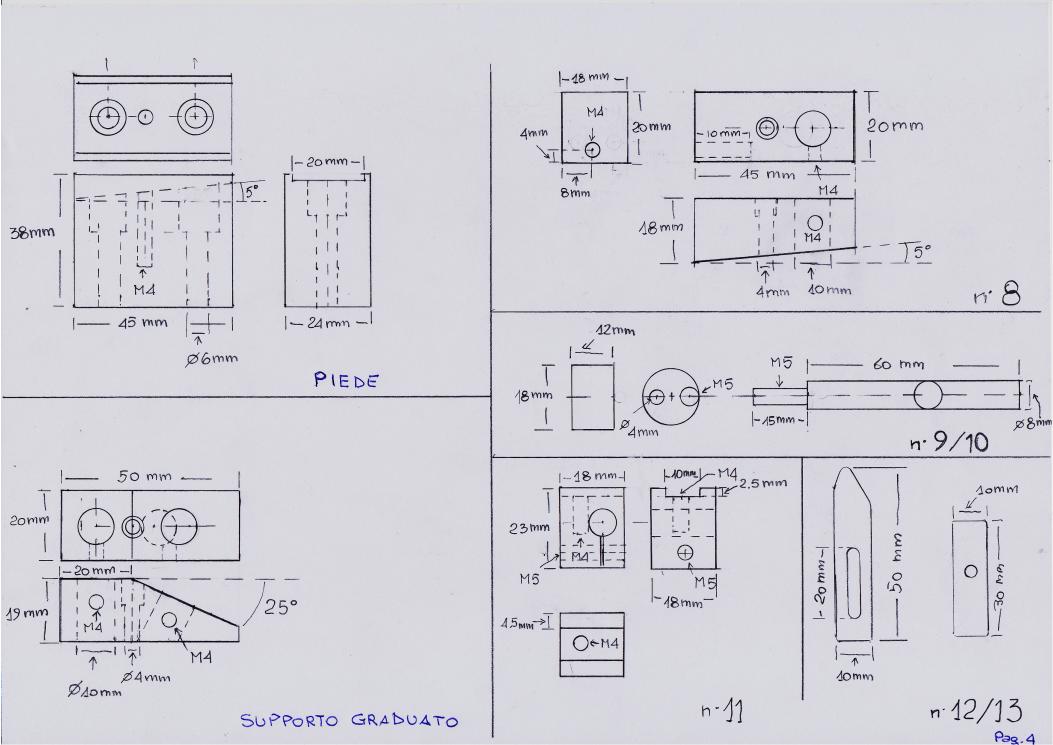

pag. 4 Dettagli dei componenti l'espansione, del piede e del supporto graduato per l'affilatura dei taglienti frontali;

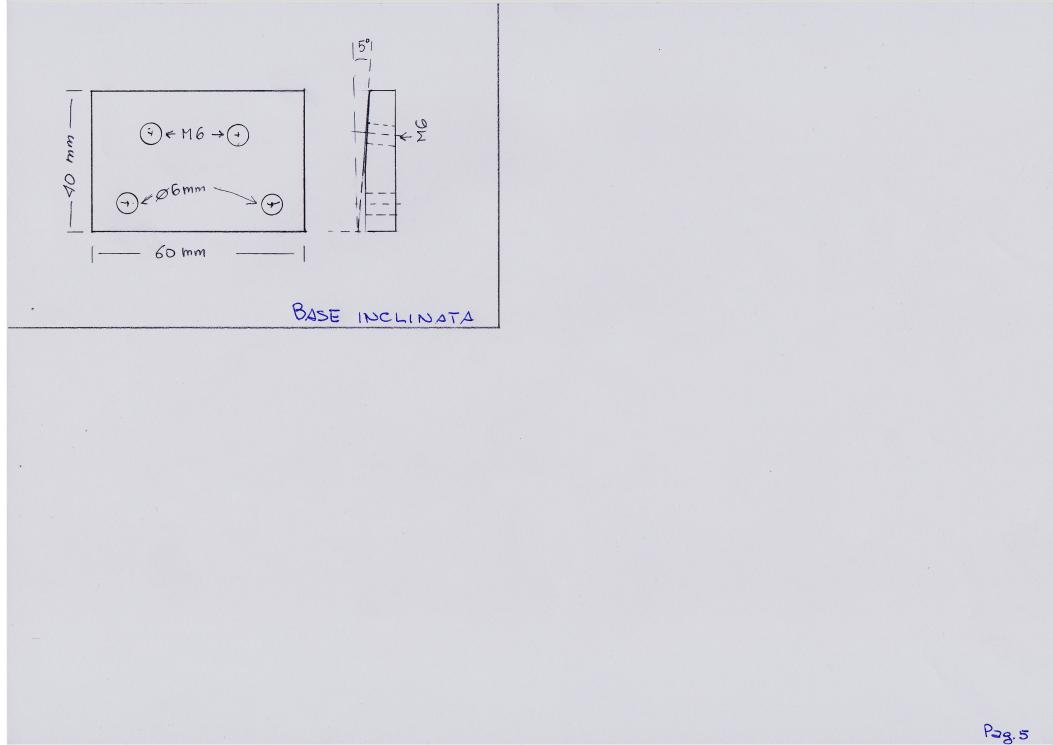

pag. 5 Base inclinata.

Saluti Franco

Ciao Franco,
veramente grazie: il tuo "maticad" è ottimo: c'è tutto quello che può servire per una replica. Per intanto mi sono stampato i tuoi files jpg.
Attualmente sto completando la replica del DRO per la contropunta del tornio con qualche modifica rispetto a quanto fatto da Mario (sto aspettando i magneti al neodimio), poi dovrò terminare un lavoro ben più complesso che riguarda l'avanzamento automatico del carro della fresatrice: quando sarà tutto OK posterò un po' di lavori.
Saluti e ancora grazie, Giuseppe.
