Autore ArgomentoRegolazione asse Z fresatrice Wabeco F1210 DISCUSSIONE CHIUSA
lio
Tornitore provetto
Posts: 215
Permalink
Post Regolazione asse Z fresatrice Wabeco F1210
il: July 28, 2017, 21:28

Sono alle prese con la mia Wabeco F1210 appena montata sul sostegno e, con l'aiuto dello strumentino realizzato da Rick, ho riscontrato una inclinazione dell'asse Z sia in direzione X che Y. Ho letto nel forum che altri possiedono la mia stessa macchina e ad essi chiedo come procedere alla regolazione e su cosa agire. Grazie per l'aiuto

Lio
lio
Tornitore provetto
Posts: 215
Permalink
Post Re: Regolazione asse Z fresatrice Wabeco F1210
il: July 30, 2017, 09:27

Spero molto in un vostro aiuto
lio
Tornitore provetto
Posts: 215
Permalink
Post Re: Regolazione asse Z fresatrice Wabeco F1210
il: July 30, 2017, 23:55

Giuseppe (glob) non puoi darmi una mano? Con la tua F1210 hai mai affrontato questo problema?
Ospite
Tornitore provetto
Posts: 132
Permalink
Post Re: Regolazione asse Z fresatrice Wabeco F1210
il: July 31, 2017, 02:01

Ciao lio,
Giuseppe sarà certamente assente dal forum per un po', marii altrettanto, e che io ricordi nessun altro possiese la tua stessa fresatrice. Però, fossi in te, tenterei di capire da solo quali sono i punti in cui intervenire. Ci si arriva facilmente, ti stai preoccupando troppo....ed è difficile che tu possa fare danni, seppur non riuscissi a risolvere i problemi. Procurati delle strisce metalliche molto sottili. LeI tubetti del proraso, per esempio, il nastro adesivo d'alluminio, o, meglio ancora un misuratore di spessore a lamelle da sacrificare. Dovrai semplicemente piazzarli nei punti sollevando i quali compenserai i difetti ortogonali. Di solito si agisce tra il fondo della colonna e la base. Dovrai mollare i tenoni, applicare gli spessori "a tentativi", e riavvitare, ripetendo l'operazione fin quando il risultato non ti soddisferà. Di certo youtube l piena di video sull'argomento, e credo che anche digitando in google "tramming fx etc etc, ti uscirannno discussioni esaustive. Non conosco nè la fresatrice nè lo strumento per cui non so dirti di più, ma sono certo che seguendo la logica potrai fare da solo.

Ospite
Tornitore provetto
Posts: 132
Permalink
Post Re: Regolazione asse Z fresatrice Wabeco F1210
il: July 31, 2017, 02:21

..... Naturalmente sarà necessario il buon senso, affinchè le varie operazioni non mettano te o la macchina in pericolo.....tipo capire come sostenere il peso della testa mentre molli i tenoni della colonna, sempre che la tua fresatrice preveda quel tipo di intervento....e così via
Magari pubblica le foto dei punti di fissaggio di tavola e colonna così in molti potranno darti una mano
lio
Tornitore provetto
Posts: 215
Permalink
Post Re: Regolazione asse Z fresatrice Wabeco F1210
il: July 31, 2017, 11:16

Inserisco qualche immagine tratta dal manuale in teesco
lio
Tornitore provetto
Posts: 215
Permalink
Post Re: Regolazione asse Z fresatrice Wabeco F1210
il: July 31, 2017, 11:29

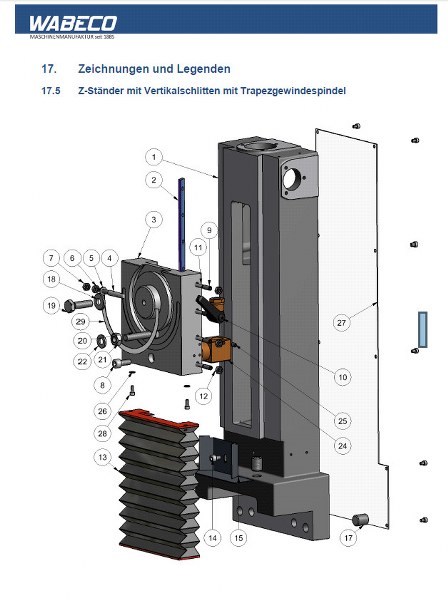

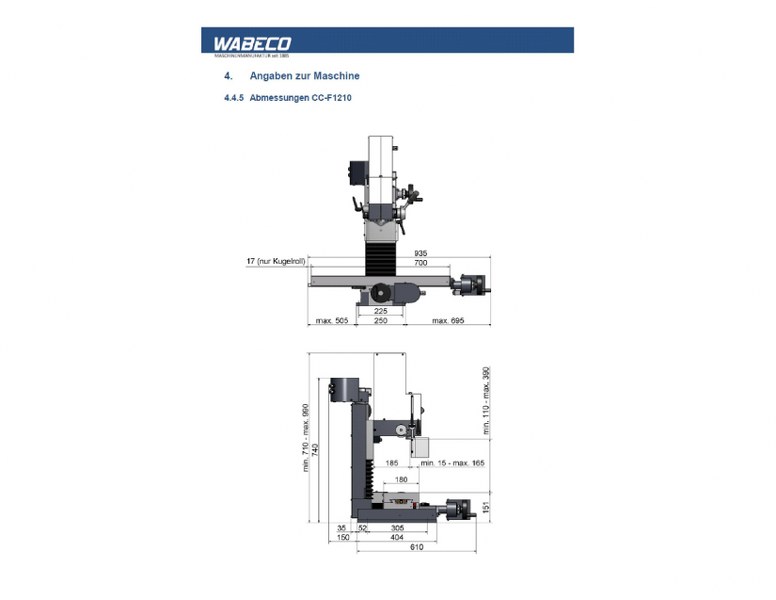

Queste le immagini
lio
Tornitore provetto
Posts: 215
Permalink
Post Re: Regolazione asse Z fresatrice Wabeco F1210
il: July 31, 2017, 11:34

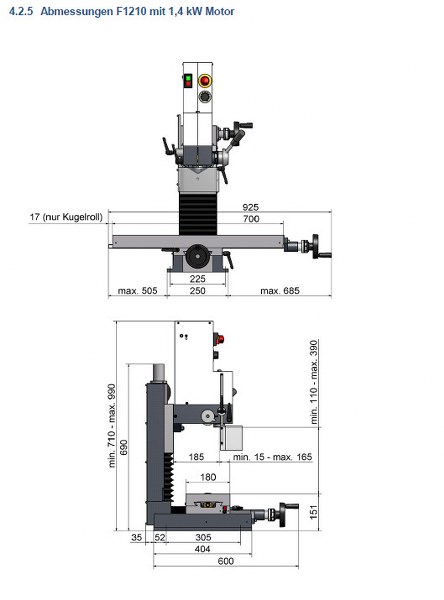

Ho sbagliato ad inserire la fresatrice, ho messo la cnc. Questa è l'immagine giusta
Ospite
Tornitore provetto
Posts: 132
Permalink
Post Re: Regolazione asse Z fresatrice Wabeco F1210
il: July 31, 2017, 13:08

perfetto, puoi solo intervenire, a meno che tu non voglia raschiettare il che mi sembra improbabile, sui tenoni che accoppiano la colonna alla tavola/base. Tra l'altro le possibili correzioni ti sono facilitate dal fatto che l'accoppiamento è a angolo retto . Puoi facilmente inclinare la colonna sia lungo l'asse x che lungo l'asse y (ottima progettazione....anche relativamente all'accoppiamento della testa alla colonna, rispetto alle varie mini-mill!).
Ora segnati, o meglio disegnati i disassamenti che ti segnala il Rick-Strumento per capire meglio su quali degli otto angoli su cui ti è consentito intervenire devi, appunto, intervenire. Spero sia evidente che se gli errori sono nell'ordine dei pochi centesimi, ti conviene abbandonare subito l'idea di correggerli e ritenerti molto fortunato!
Per ridurre sforzi e rischi, lascerei che la testa si "appoggi" sulla tavola dopo aver piazzato fra le due, dei pezzotti di legno dell'altezza giusta perchè non si tocchino.... Allentando i lardoni della testa, dovresti riuscire a lavorare sulla colonna abbastanza agevolmente.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Regolazione asse Z fresatrice Wabeco F1210
il: August 19, 2017, 20:23

Ciao Lio, ti rispondo solo ora, sono di passaggio nella mia abitazione abituale ed ho visto il tuo post. Ho acquistato una Wabeco F1210, mi è stata consegnata poco prima delle vacanze per cui non ho avuto ancora modo di metterci le mie .... manacce sopra. Oggi ho dedicato la giornata a pulire un po', non troppo, il laboratorio e subito dopo mi sono messo a verificare se quanto dichiarato da Wabeco (insieme alla macchina allegano una tabella con alcune misure rilevate) era vero. Con piacere posso affermare che le misure dichiarate sono veritiere. Le verticalità stanno nell'intorno di 1 centesimo.
Prima di spessorare o comunque alterare l'allestimento di fabbrica sii ben sicuro di quello che fai. Mi sembra strano che ti abbiano mandato una fresatrice .... da ottimizzare.
La tabella con le misurazioni cosa dice ? Se non fosse veritiera puoi sempre scrivere a Wabeco, sono seri e disponibili.

ciao mario
