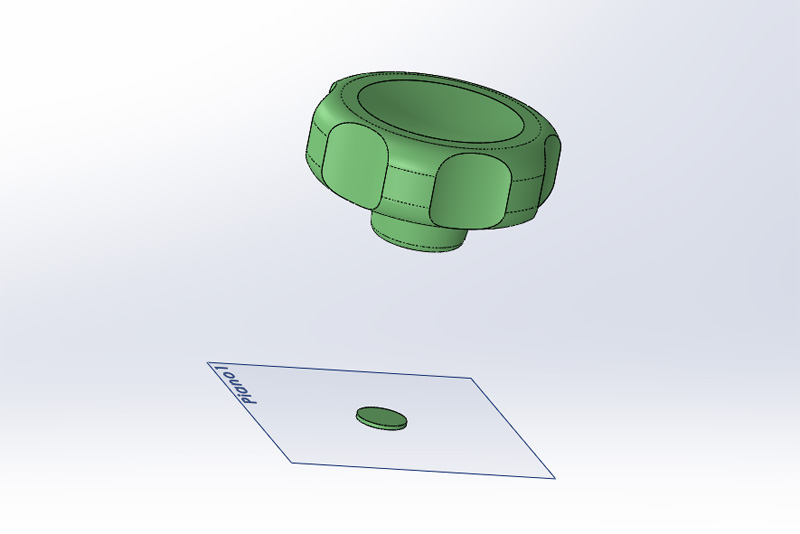

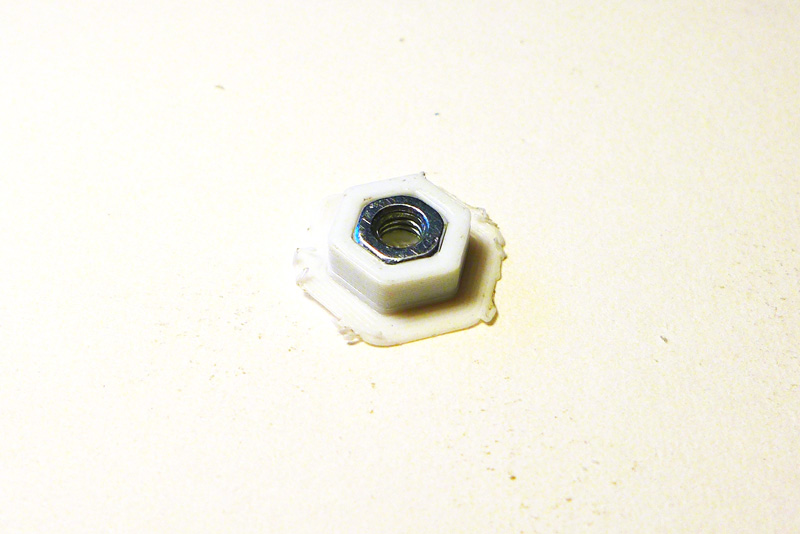

Salve sono riuscito a trovare il modo di inserire un dado all'interno di una stampa di una manopola. Girando su internet qua e la poi ho trovato la soluzione.

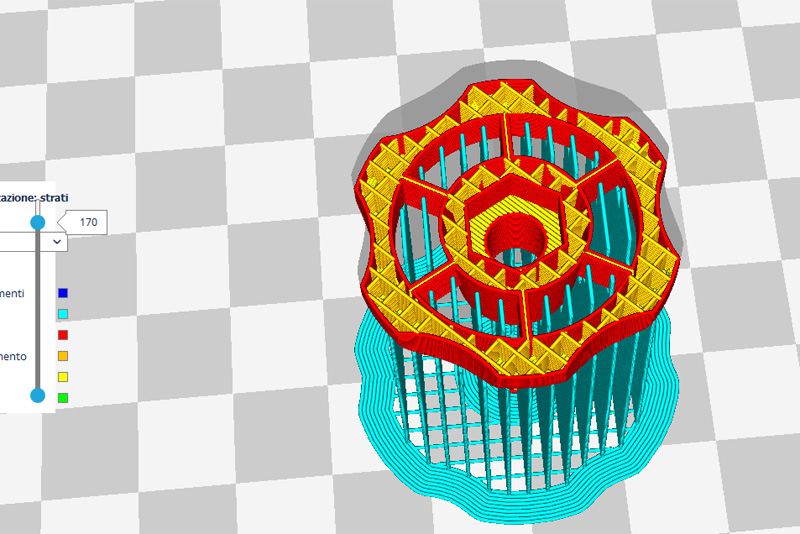

Bisogna andare su uno slicer (io uso Cura) ed individuare il numero di layer in corrispondenza del quale la cava esagonale è completata, il layer successivo la coprirà. A questo numero di layer corrisponde un' altezza sull'asse Z di tot mm, questo dipende dalle impostazioni che abbiamo dato alla stampa. Ad esempio se lo spessore dei layer è 0.2 e lo spessore del primo strato è 0.3 al layer n. 16 corrisponde un'altezza di 3.3 mm (0.2 x 15 + 0.3 = 3.3)
Una volta generato il file gcode apriamolo con note pad e con la funzione Trova cerchiamo Z3.3 verrà individuata la linea di codice dove inizia il layer 16
a questo punto dobbiamo inserire qualche linea di codice che ci permetterà di far si che la stampa si interrompa esattamente al layer prima della chiusura della cava esagonale, per permetterci di inserire il dado, dopodiché la stampa riprenderà e completerà il pezzo
Eccolo inserito nel bel mezzo del codice originale:
...
G0 X108.086 Y106.686
G0 X107.879 Y106.774
G0 X108.267 Y107
;TIME_ELAPSED:99.335981
;------------------------------------------------------------------------
G91 ; imposta le coordinate in relative
G1 Z10 ; alza l'ugello di 10 mm
G90 ; imposta le coordinate in assolute
G1 X0 Y180 F1000 ; sposta il carrello alle coordinate x e y che indicate
M400
G4 S30 ; pausa di 30 secondi
G91 ; imposta le coordinate in relative
G1 Z-10 ; abbassa l'ugello di 10 mm
G90 ; imposta le coordinate in assolute
;----------------------------------------------------------------------
;LAYER:16
G0 X108.267 Y107 Z3.5
;TYPE:WALL-INNER
G1 F2256.2 X111.733 Y107 E62.51343
G1 X113.465 Y110 E62.62864
...
Come si nota alla linea
G4 S30 ; pausa di 30 secondi

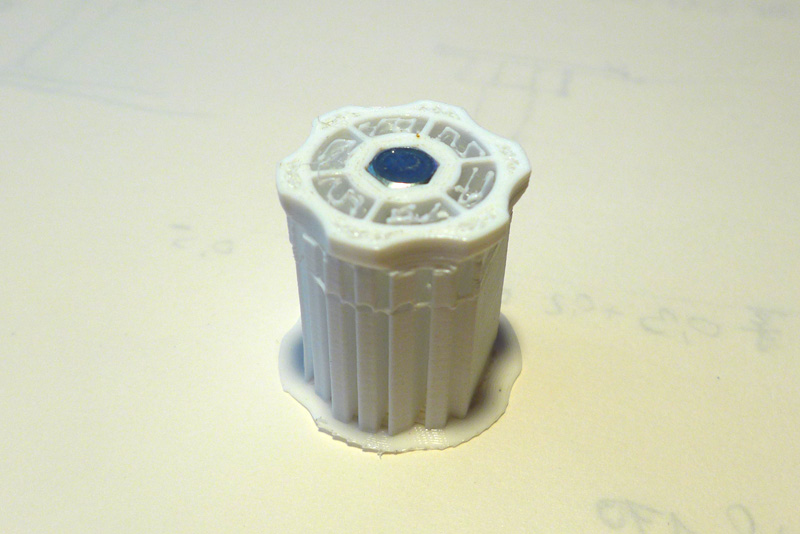

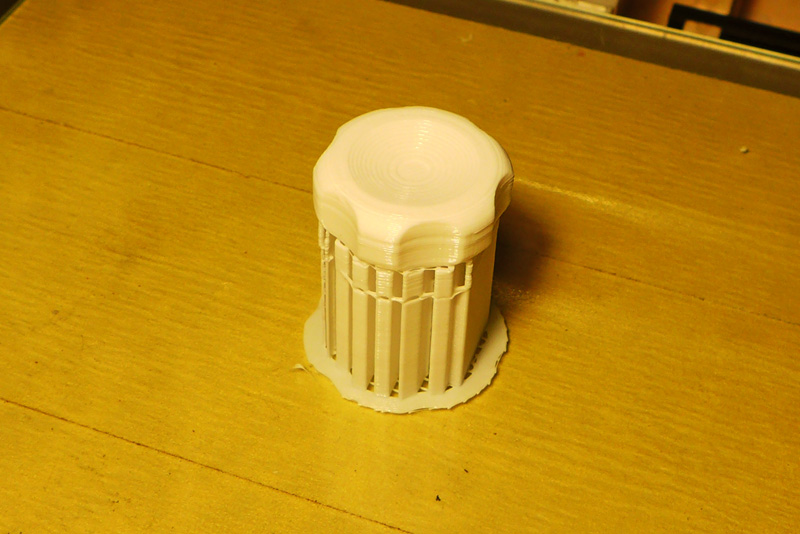

la stampante si ferma per 30 secondi (voi potete dare tutto il tempo che volete), avrete il tempo di posizionare il dado nella cava esagonale dopodiché la stampa riprenderà e completerà il pezzo.
In realtà al posto di questa linea di codice nello script originale vi erano queste due linee:
M300 S300 P1000 ; avviso acustico
M0 Premi per ripartire ; comando che attende la pressione del taso dello schermo
Questa versione è migliore, a parte l'avvertimento acustico, ma perché la pausa non è a tempo ma possiamo riattivare la stampa quando vogliamo premendo un tasto dell' LCD.
Purtroppo nell'Anet A8 con firmware originale non funziona, i due codici gcode non vengono riconosciuti e la testina riparte immediatamente non dando il tempo d'inserire il dado. Probabilmente aggiornando il firmware a Skynet il problema si risolve.

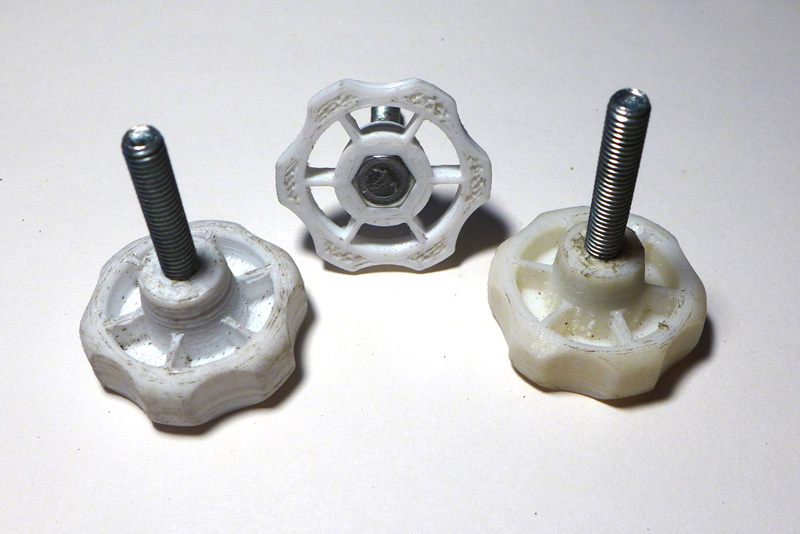

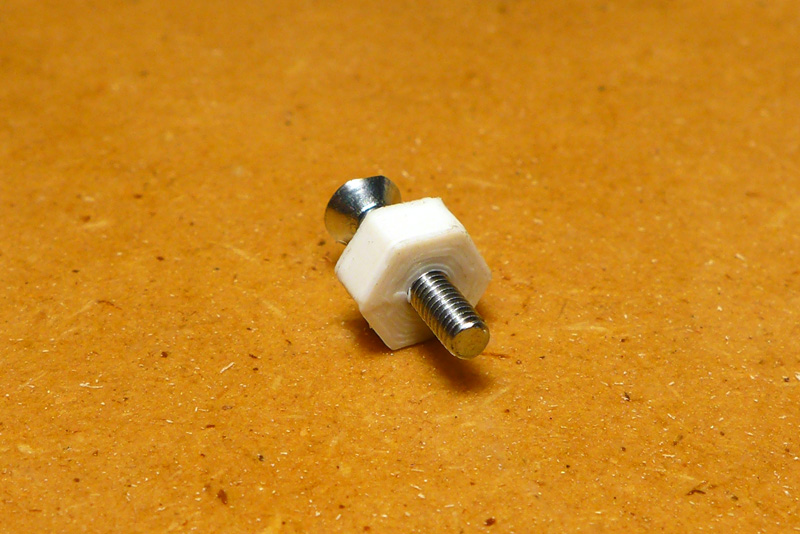

Molto più difficile è inglobare la testa di un bullone (manopola maschio) ma vedremo se qualcuno ci riuscirà.
|
