Salve a tutti,
è un po' che penso di realizzarmi un profondimetro per micro fori e oggi in un "raptus" lo ho concretizzato: in effetti ero stanco di misure e contro misure fatte per il mio avanzamento automatico per asse X, così oggi lo ho messo da parte e mi sono messo a truciolare .
Il profondimetro che mi sono costruito parte da un recupero: avevo da parte (dai tempi universitari)una testina micrometrica della MIM e ho pensato di utilizzarla per avere anche un riscontro diretto della profondità raggiunta. Ho dovuto fare qualche aggiustamento, ma poi il lavoro mi pare riuscito bene.
L'astina del profondimetro è in acciaio armonico da 1,5 mm., e la profondità massima misurabile è di 25,00 mm. Con l'occasione ho provato anche io il "tangenziale" di Rick: lo ho usato per la finitura della tornitura conica (inclinazione 9°) ottenuta con l'avanzamento automatico per torretta di tornio: è uno specchio .

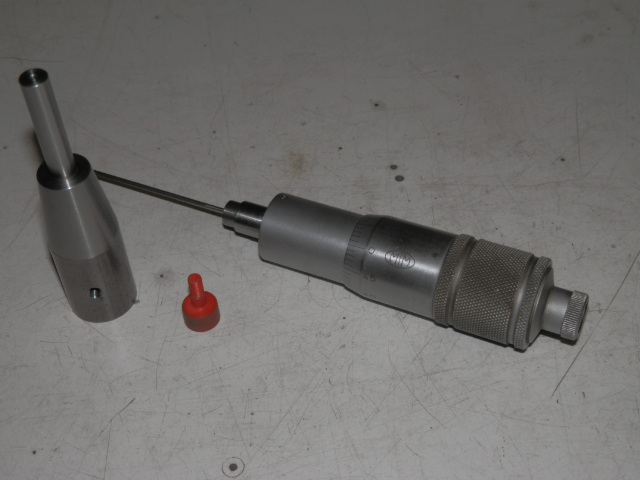

La si può vedere nella prima foto allegata, nella seconda si vedono i vari componenti e nella terza il profondimetro ultimato. Tutti gli accoppiamenti sono a pressione, la vite in PVC rossa serve a bloccare il profondimetro dopo la misura.
Ciao a tutti, Giuseppe.

Si, bella realizzazione, ma per i miei "gusti" sarebbe troppo ingombrante per il lavoro a cui è normalmente destinato. Molto spesso uso il mio profondimetro perchè devo misurare in posti molti angusti e senza dover smontare i pezzi in lavorazione.
Comunque complimenti per l'ottimo lavoro e grazie per avercelo mostrato qui sul forum

Ciao Giuseppe, bell'apparecchio, addirittura micrometricorizzato, non c'e' limite alle elaborazioni dagli spunti che riceviamo da Rick.

BRAVO GIUSEPPE !!!!
BRAVO RICCARCO !!!!!!

VIVA EBGmodels.it

Ciao Marco.
