Autore ArgomentoUtensile automatico per le filettature esterne
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Utensile automatico per le filettature esterne
il: September 23, 2017, 23:31
Cita:

Buonasera,
dopo aver scaricato il video di Rick relativo all'utensile automatico per le filettature interne (ed averlo realizzato) mi sono chiesto: " perchè non farne uno per le filettature esterne ? ".
Guardando cosa avevo nel bidone dei recuperi ho racimolato un po' di scarti di ferro e alluminio, una molletta, residuo di smontaggio delle trippe di un videoregistratore, con tutto ciò ho messo insieme l'utensile automatico per filettature esterne.

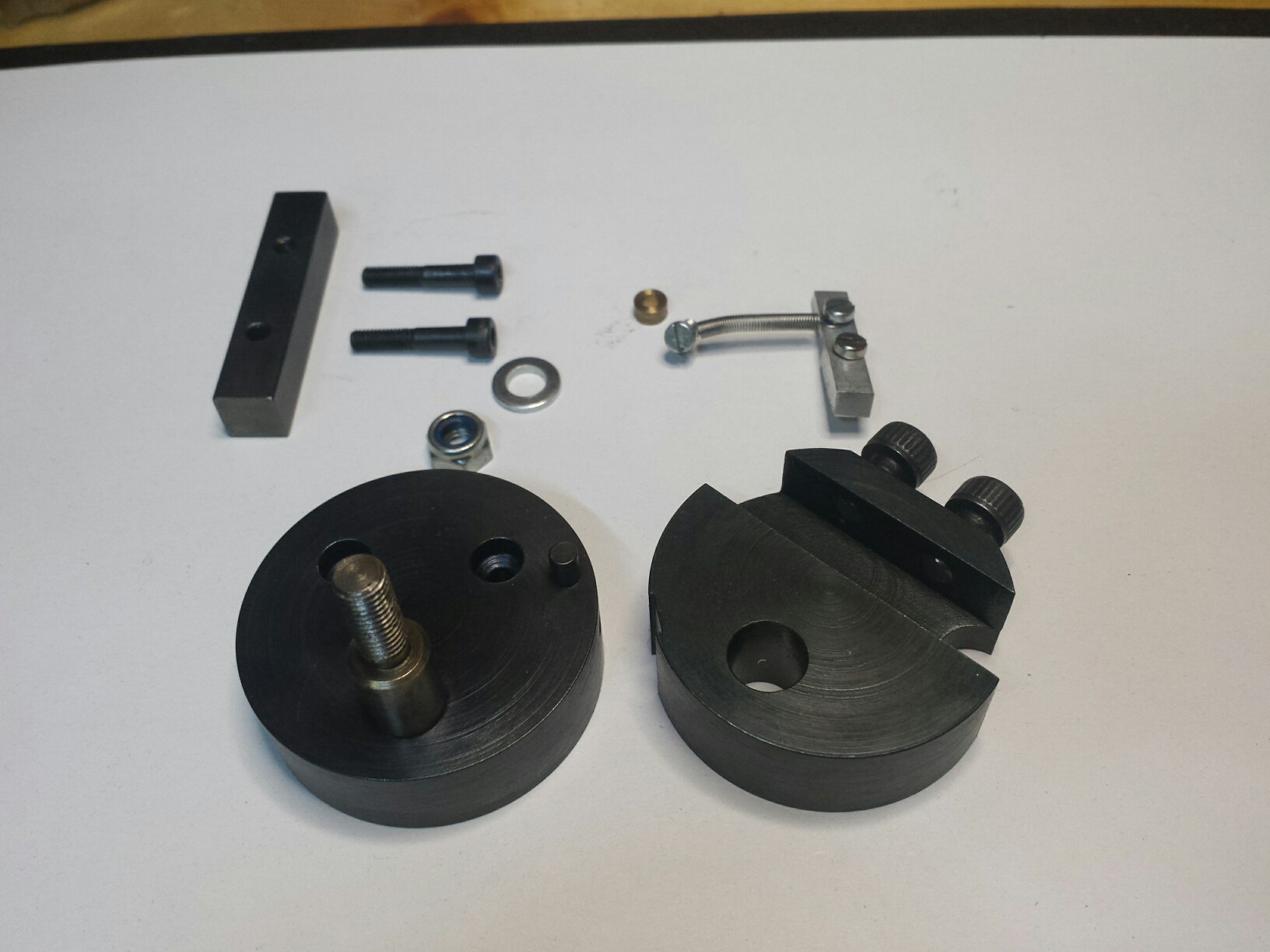

Non ho fatto nessun disegno, sono andato a braccio, nella prima immagine ci sono tutti gli elementi separati che compongono l'utensile.

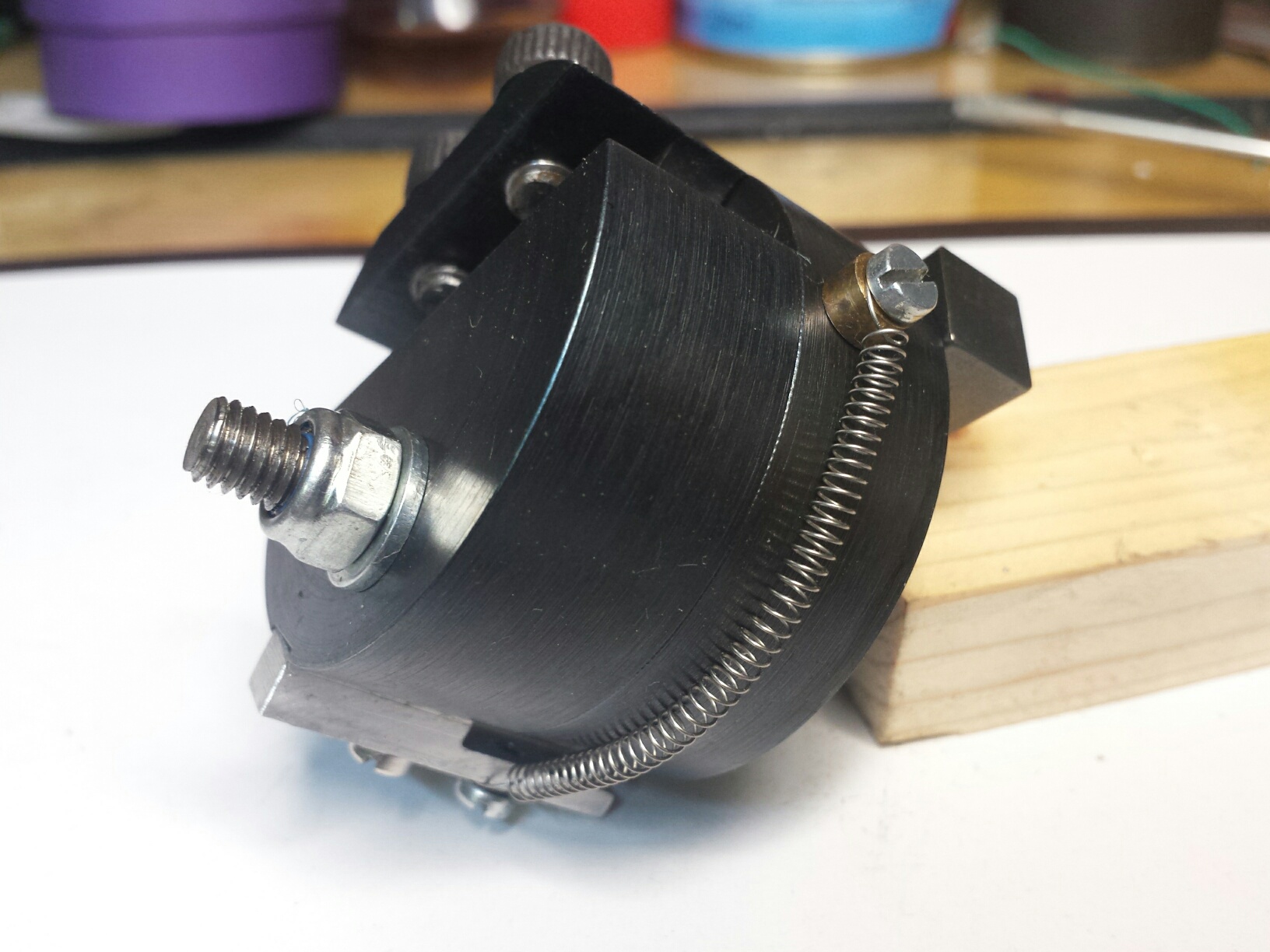

L'immagine n.2 si riferisce all'utensile montato.

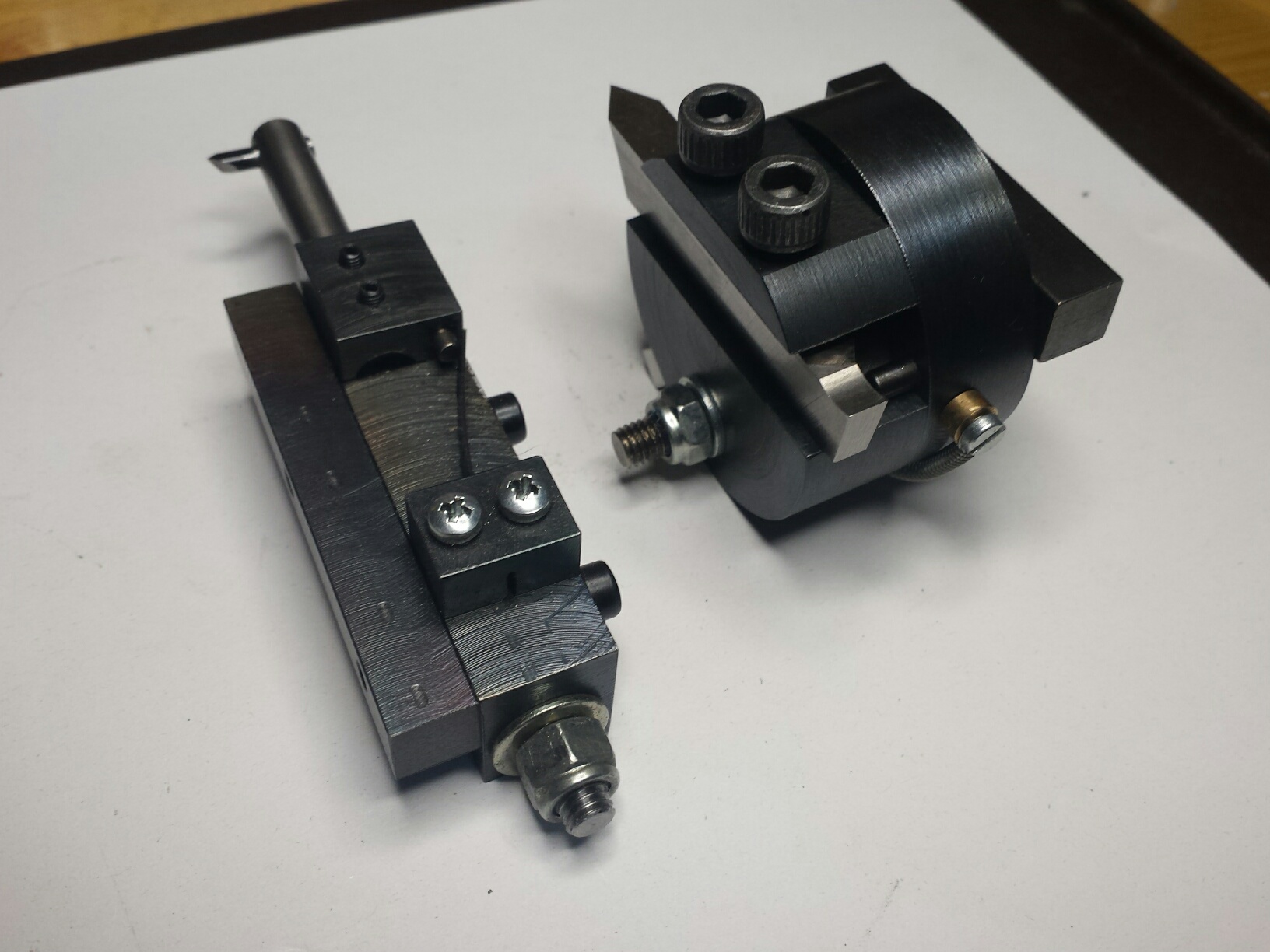

L'immagine n.3 è relativa ai 2 utensili filettatura esterna e interna
Inserisco il link di 2 brevi filmati del collaudo finale che ha avuto esito positivo.

Un ringraziamento a Rick, poichè grazie ad una sua idea la mia ha potuto nascere.

ciao a tutti
mario
cosimo030
Raffinato Tornitore
Posts: 374
Permalink
Post Re: Utensile automatico per le filettature esterne
il: September 24, 2017, 08:02
Cita:

Grande Mario, ottima idea, adesso aspettiamo qualche misura per poterlo realizzare, lo pui fare anche a manocad , grazie
Saluti Cosimo
Desmo24
Raffinato Tornitore
Posts: 777
Permalink
Post Re: Utensile automatico per le filettature esterne
il: September 24, 2017, 10:52
Cita:

Bravo Mario
Finalmente il forum comincia a rianimarsi. Sembra che l'unico ad aver lavorato quest'estate sia stato io....scherzo.
Idea molto interessante e molto ben realizzata, all'insegna della semplicità concettuale e realizzativa, che è anche ciò che contraddistingue i tuoi lavori. Pochi pezzi, tutti facilmente recuperabili e risultato finale direi...professionale.
Ciao Franco
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Utensile automatico per le filettature esterne
il: September 24, 2017, 20:53
Cita:

Ciao Mario,
come ha già detto Franco: lavoro professionale, ed io ti chiedo, come ha già fatto Cosimo, qualche misuretta su uno schizzo fatto con "maticad". Però penso che qualche chiarimento su come ottieni quelle splendide bruniture non ci starebbe male, anzi...
Sempre in gamba, saluti. Giuseppe.
antoniofat-
tore
Raffinato Tornitore
Posts: 549
Permalink
Post Re: Utensile automatico per le filettature esterne
il: September 24, 2017, 23:14
Cita:

Ciao Mario.Che dire ci stupisci sempre,bella l'idea e bello il lavoro.Complimenti e ancora complimenti.
Antonio.
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Utensile automatico per le filettature esterne
il: September 25, 2017, 20:45
Cita:

Grazie a tutti,
Gli schizzi, arriveranno tra un po'.
Per le bruniture, niente di speciale, per pezzi piccoli uso un saldatore a gas del tipo di quelli usati dagli idraulici, con la bomboletta piccola usa e getta, operando nel modo seguente:
1) Pulire molto bene ogni singolo pezzo da brunire. Io uso una spazzola rotante che monto al posto della mola.
2) Preparare in un pentolino metallico dell'olio motore, quello più economico.
3) tagliare uno spezzone di filo di ferro sottile ed appendere il pezzo da brunire.
4) Sospendere davanti alla fiamma il pezzo da brunire, girarlo per assicurarsi che la distribuzione del calore sia uniforme, aspettare che cambi colore ed assuma una tinta ... bluastra, a questo punto immergerlo nell'olio ed aspettare che smetta di fumare.
5) estraetelo mettetelo a raffreddare ed asciugatelo con un panno.
Tutto qui.
Dimenticavo che l'operazione è un po' inquinante, se potete eseguitela all'aperto o con la dotazione di un buon aspiratore.
ciao a tutti
mario
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Utensile automatico per le filettature esterne
il: September 25, 2017, 21:35
Cita:

ciao Mario,
grazie per le spiegazioni di come ottieni le tue bruniture: per me sono molto utili e penso che lo saranno anche per tanti altri utenti di EBG.
Saluti, Giuseppe.
cosimo030
Raffinato Tornitore
Posts: 374
Permalink
Post Re: Utensile automatico per le filettature esterne
il: September 26, 2017, 13:20
Cita:

Utilissime come sempre grazie
Saluti Cosimo
mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Utensile automatico per le filettature esterne
il: October 8, 2017, 00:19
Cita:

Buonasera a tutti,

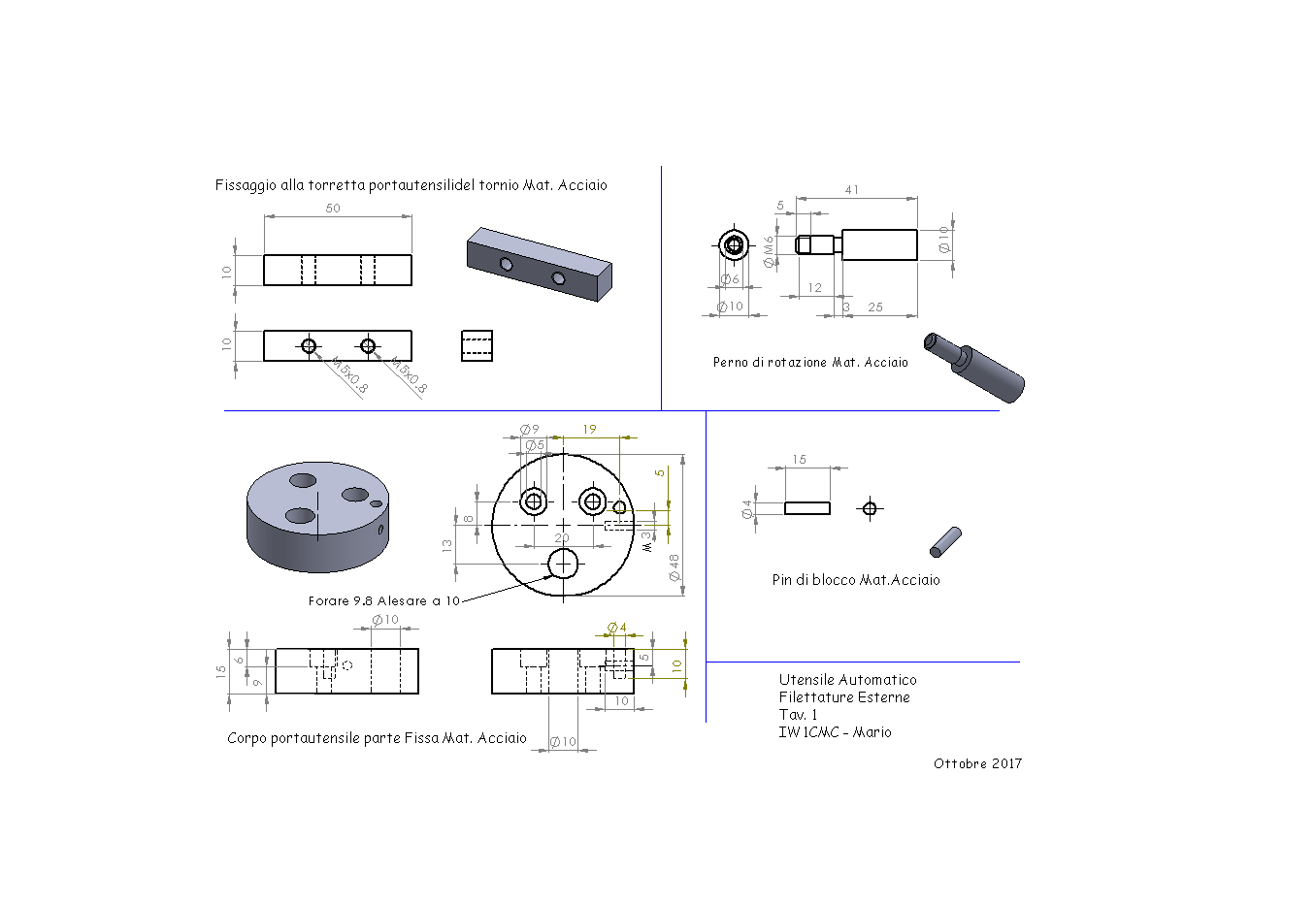

Ho finalmente terminato lo schizzo che mi avete chiesto, mi sono ripromesso però che avrei dovuto produrlo con Solidworks. Vi assicuro che è stato oltremodo impegnativo, ho fatto e rifatto molte volte gli schizzi, ho guardato molti video su you tube. Insomma... ho faticato come una ...bestia per imparare solo alcuni rudimenti di quel mondo che è Solidworks. Avrò fatto un sacco di errori ma è il mio primo disegno.
Comincio ad allegarvi la prima tavola, la seconda tra un po se farete i bravi. ;)

ciao a tutti
mario

Rick
Amministratore
Posts: 2054
Permalink
Post Re: Utensile automatico per le filettature esterne
il: October 8, 2017, 08:15
Cita:

Bravo Mario! Hai tutta la mia solidarietà nella "lotta" per l'uso di Solidworks.
La mia impressione, anche dopo parecchio tempo, è sempre quella di svuotare il mare con un cucchiaino :-) :-)
Noto anche una certa 'familiarità' nell'impostazione della tavola con le viste delle parti. :-)
Ottima la realizzazione che completa questo comodo sistema di filettatura, iniziato con il mio corso sull'utensile filettatore interno.

Ciao.
Rick. :-)
