Ciao Mario,
bravissimo, ma "Solidworks" non costa un botto? o ci sono in giro programmi per studenti (nel mio caso over 70...) abbordabili? Attendo le prossime tavole.
Saluti, Giuseppe.

@ Glob: Per il software ti ho risposto in privato.
@ Roy067: Per l'uso ci sono 2 link, all'inizio del post, uno dei 2 ti rimanda ad un filmatino corto "you tube" relativo al collaudo.
In pratica questo utensile evita di dover retrarre il carro longitudinale ogniqualvolta usciamo dal pezzo per poi riportarlo a 0 prima di rientrare nel pezzo da filettare.
@ Rick: Preso dal sacro fuoco del truciolatore ho utilizzato impropriamente dei link per indirizzare dei filmati, quando me ne sono accorto era troppo tardi. Puoi rimediare ? Grazie.
Per quanto riguarda l'impostazione delle tavole l'ho mutuata dai videocorsi di Rick, mi piaceva questo apparente ordinato disordine.

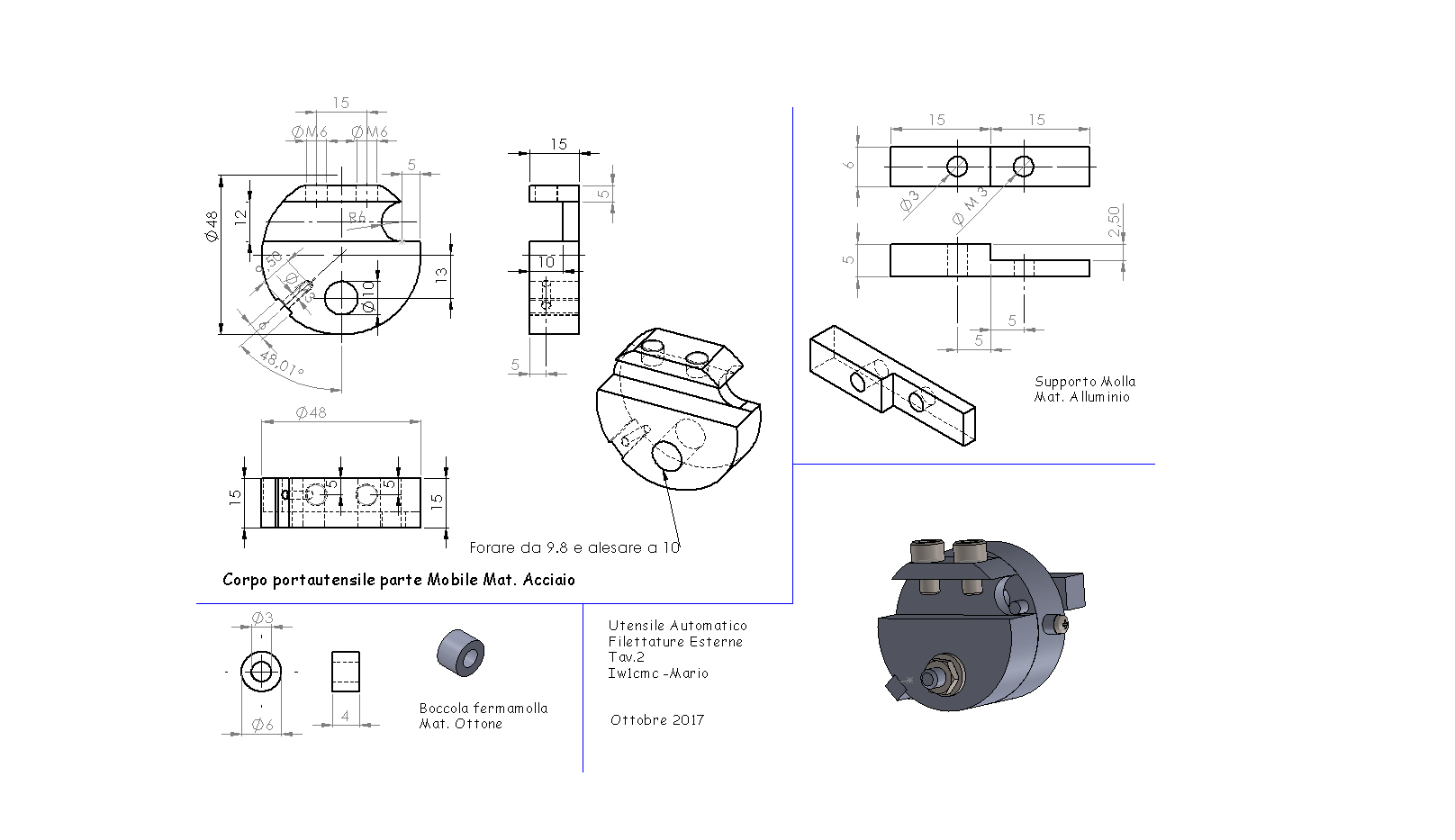

Ora vi propino l'ultima tavola.
Nella visione d'insieme manca il particolare della molla, sono riuscito a disegnare la molla dritta ma non sono riuscito a "montarla", non so come fargli fare la curva.
Se qualcuno ha risolto un problema simile con SW e vuole rendermi partecipe della soluzione lo ringrazio.
Con questo ho terminato e .... di più .... non posso.

ciao a tutti
mario

Ops, non avevo mai provato il tasto "Modifica" ora andrò a cercare tutti gli errori di battitura che non ho mai corretto, rileggendo alcuni post ne ho trovati a pacchi.
Mi piacerebbe affermare che la quota 48.01° sia assolutamente vincolante (ma non è vero !!!). Mannaggia a SW.
Ho provato il tuo consiglio, ma evidentemente non l'ho messo in pratica correttamente, continuo a non riuscire a disegnare una "molla in curva".
Senza impegno, quando ti capiterà di affrontare lo stesso problema. butta la soluzione in qualche parte del forum.

ciao mario

Ciao Multi....,
permettimi di abbreviare il tuo Alias , quando ho visto il tuo post credevo di aver sbagliato qualcosa, no, tutto a posto. Spero che tu abbia stampato tutte 2 le tavole (dopo la fatica che ho fatto a disegnarle)

L'oggetto è composto da 2 parti, la prima fissa (verrà resa solidale al portautensili del tornio), la seconda mobile (quella che porterà l'utensile filettatore).
Le due parti sono unite tramite il "perno di rotazione" disegnato nella tavola 1.
Il perno di rotazione dovrà essere piantato e trattenuto nel foro dell'elemento fisso o ad interferenza o con del bloccante in questo caso io ho usato il "Bloccante ad alta resistenza Loctite" ma vanno benissimo anche altri.
Se userai la mia stessa tecnica ti consiglio di godronare gli ultimi 10 mm del perno di rotazione in modo che il bloccante possa assicurare una presa più stabile.
Terminata questa fase inserirai la seconda parte, quella mobile, sul perno di bloccaggio che fuoriesce dalla prima parte, rosetta e dado e dovrai stringere in modo che le 2 parti non abbiano gioco ma possano ruotare.

Ho il fiatone ma siamo arrivati alla fine .

ciao mario
