Autore ArgomentoPistone guida-maschio
Desmo24
Raffinato Tornitore
Posts: 777
Permalink
Post Pistone guida-maschio
il: September 26, 2017, 17:46
Cita:

Ciao a tutti

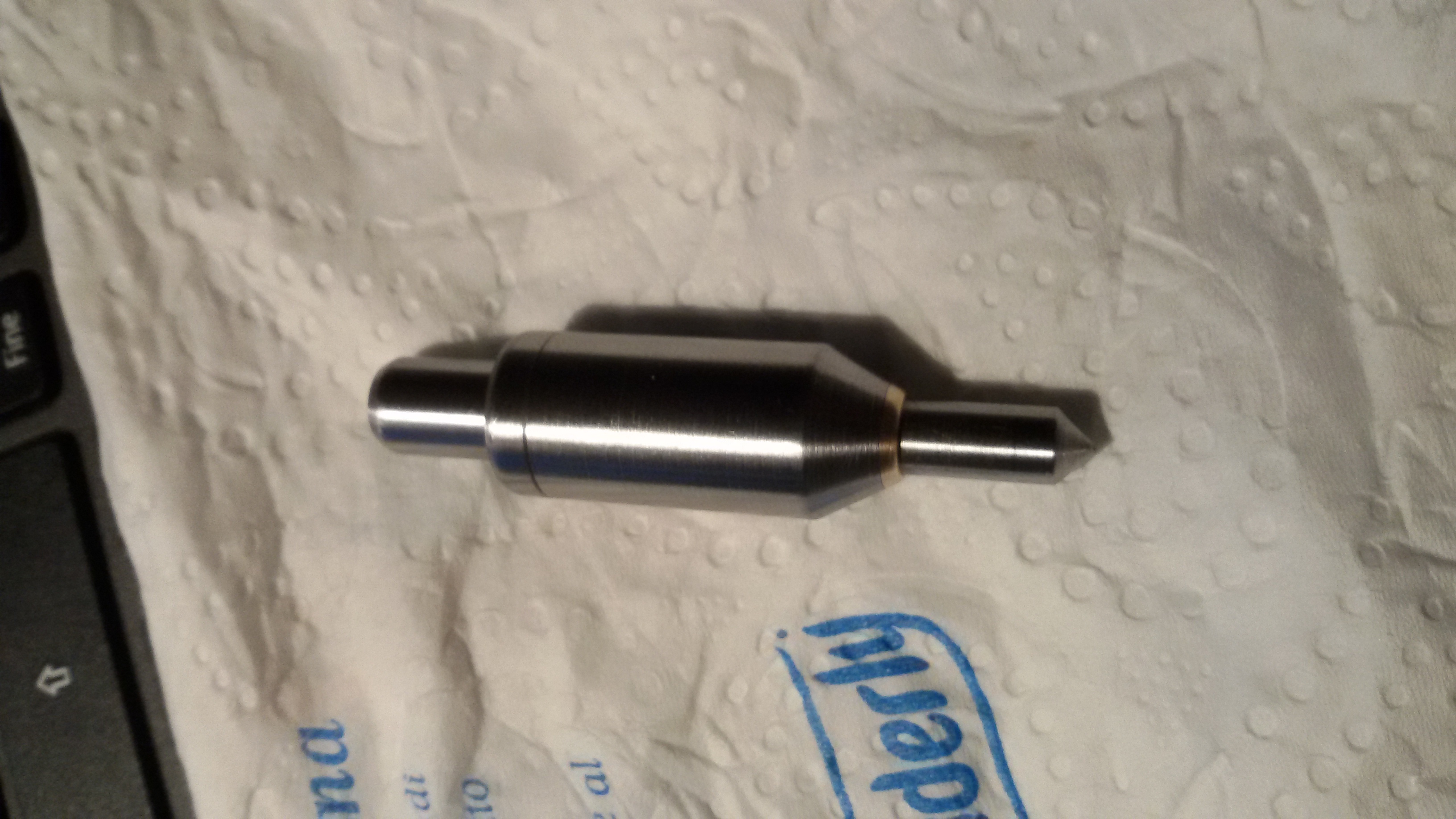

oggi vi presento il mio ultimo lavoretto che consiste in un pistone a molla che serve per guidare il maschio nell'esecuzione di fori filettati. E' uno strumento molto semplice ma estrememente valido e dal risultato garantito: filettature perfettamente in asse col mandrino del tornio o della fresatrice. Proprio così, si può usare indifferentemente in entrambe le macchine. Ovviamente ho preso lo spunto da utensili esistenti visti in filmati su YouTube ma che non ho visto in vendita in nessun sito, per cui ho pensato di replicarlo, costruendolo in acciaio C45, adattandolo alle mie esigenze, una soprattutto, cioè che non portasse via troppo spazio tra il mandrino della fresa e la morsa. Credo di avere risolto brillantemente. Non sto a spiegarvelo perchè credo che le foto parlino da sole. Se volete su YouTube ho pubblicato il filmato dimostrativo dell'utensile in azione.

[embed][/embed]https://www.youtube.com/watch?v=FjlXW2RqnTU&feature=youtu.be

Ciao Franco
Desmo24
Raffinato Tornitore
Posts: 777
Permalink
Post Re: Pistone guida-maschio
il: September 26, 2017, 18:03
Cita:

mario
Raffinato Tornitore
Posts: 1633
Permalink
Post Re: Pistone guida-maschio
il: September 26, 2017, 19:22
Cita:

Ciao Franco,
Bellissimo attrezzino, si vede che ti dai da fare, lo metto in coda nei miei "desiderata" futuri...... Hai riportato un'anima di ottone all'interno della parte più grossa ?

ciao
mario
Desmo24
Raffinato Tornitore
Posts: 777
Permalink
Post Re: Pistone guida-maschio
il: September 26, 2017, 19:54
Cita:

Ciao Mario
Si siccome il pistone ha due diametri, 5,50 e 6,00 mm, la prima volta ho forato a 5mm e alesato a 5,50, poi ho ripassato una parte del foro a 5,50mm e alesato a 6mm. Probabilmente la punta da 5,50 non era affilata alla perfezione ed il foro non è venuto concentrico, per cui il pistone si incastrava. Forte dell'esperienza la seconda e definitiva volta ho forato tutto a 5,50 mm e alesato a 6 mm ed ho costruito una camicia in ottone dell diametro interno di 5,50 e infilata a pressione, con una goccia di frena filetti forte, nel diametro da 6 mm. Risultato perfetto!

Ciao Franco
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Pistone guida-maschio
il: September 26, 2017, 20:25
Cita:

Ciao Franco,
veramente un attrezzo utile; io quando devo filettare qualche foro uso attaccare al mandrino del trapano il maschio filettatore, ma il tuo sistema è molto più comodo.
Una domanda: con il tuo attrezzo tu sfrutti il foro di centratura che c'è sopra al quadrello sui maschi per filettare? E per quelli più piccoli che terminano a punta?
Prima o poi me lo realizzo anche io. Saluti, Giuseppe.
Desmo24
Raffinato Tornitore
Posts: 777
Permalink
Post Re: Pistone guida-maschio
il: September 26, 2017, 20:37
Cita:

Ciao Giuseppe

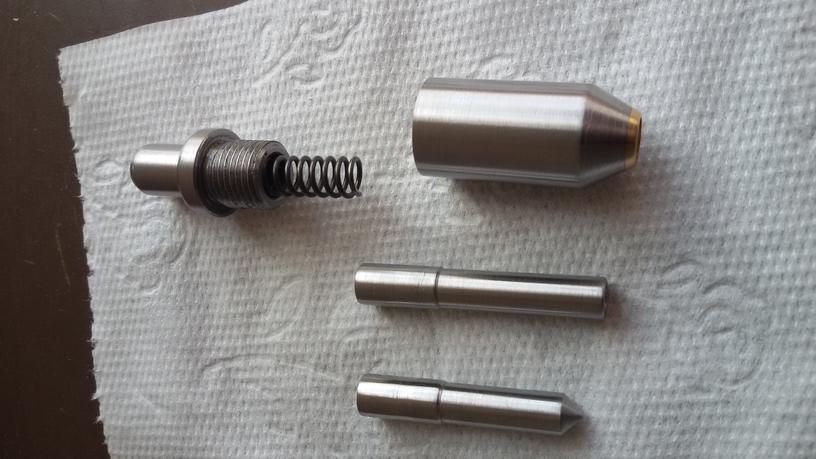

nella seconda foto pubblicata ed anche nel video si vede che l'attrezzo consta di due pistoncini uno a cuspide,per i maschi col foro di centraggio e uno con l'incavo per quelli che terminano a cuspide. Il cambio di pistoncino è una cosa veramente rapida. Magari nella foto non si vede bene ma il pistoncino senza punta ha sulla sua faccia un foro fatto con un piccolo centrino per accogliere la cuspide del maschio. Nel video mi sembra che si vedameglio

Ciao Franco
Roy067
Tornitore provetto
Posts: 184
Permalink
Post Re: Pistone guida-maschio
il: September 27, 2017, 19:50
Cita:

Interessante ....bell'atrezzino da copiare sicuramente.
Roy
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Pistone guida-maschio
il: September 27, 2017, 20:30
Cita:

Ciao Franco,
ho riguardato, dopo aver letto la tua risposta, le foto iniziali: avevo notato bene il pistoncino con la cuspide, molto meno bene quello con l'incavo. Grazie della risposta.
Saluti, Giuseppe.
Desmo24
Raffinato Tornitore
Posts: 777
Permalink
Post Re: Pistone guida-maschio
il: September 27, 2017, 20:59
Cita:

Ciao Giuseppe in effetti nella foto è chiaro il pistoncino cuspidale, l'altro sembra piatto ma in realtà ha l'incavo.

Franco
cosimo030
Raffinato Tornitore
Posts: 374
Permalink
Post Re: Pistone guida-maschio
il: September 28, 2017, 09:03
Cita:

Ciao desmon24, dal video ho notato che il piano della fresatrice lo hai coperto con due mezzi vassoi, sicuramente per non far cadere i trucioli tra le feritoie della tavola, cosi la pulizia è molto più semplice. Complimenti, scopiazzerò anche il sestema dei vasoi.
Saluti Cosimo
