Trattore a Vapore il: November 22, 2017, 11:17
Cita:

Buon giorno a tutti
Ecco il mio ultimo lavoretto che sto finalmente portando a termine, si tratta di un mini trattore funzionane a gas butano (quello degli accendini) per produrre vapore.

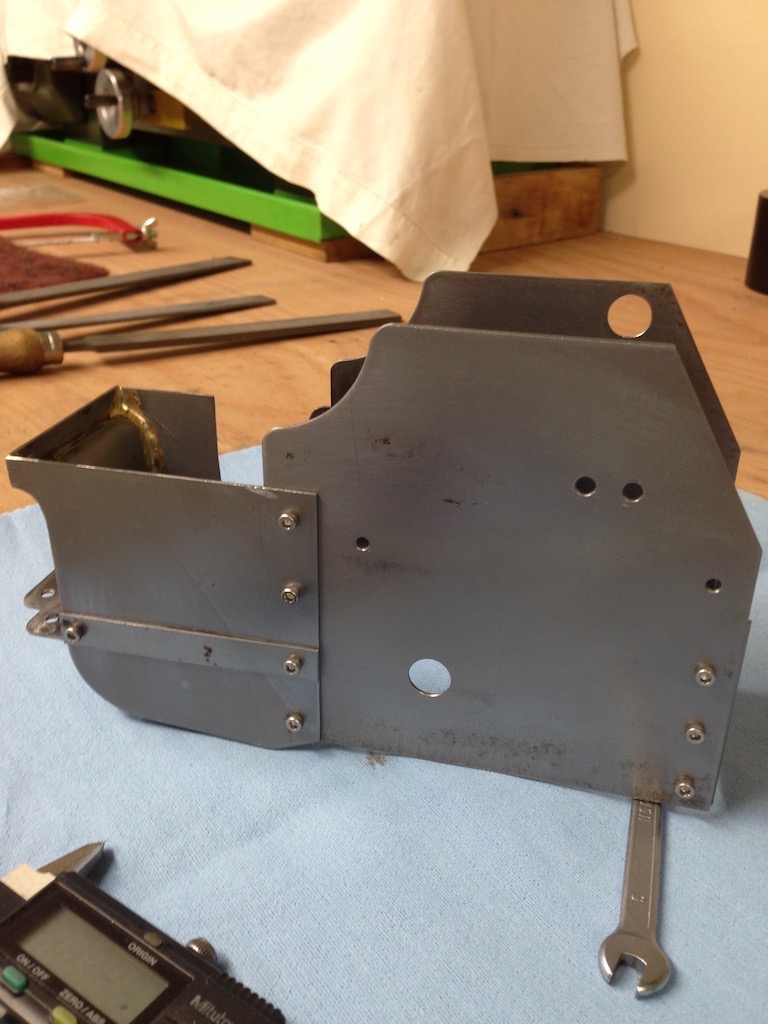

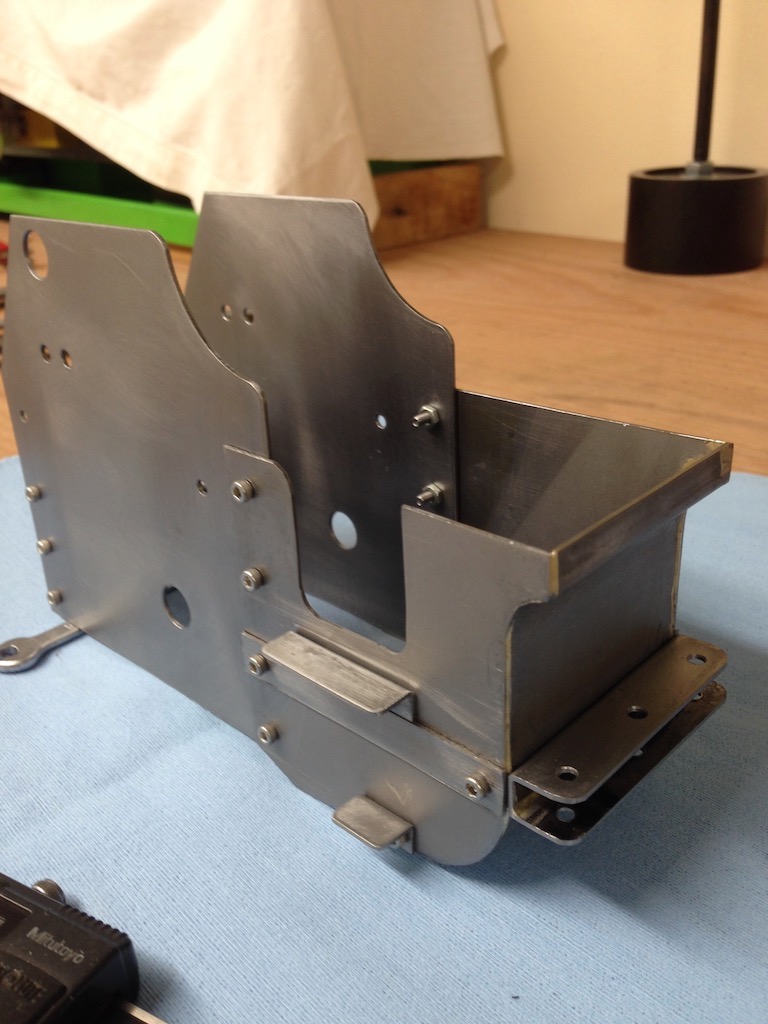

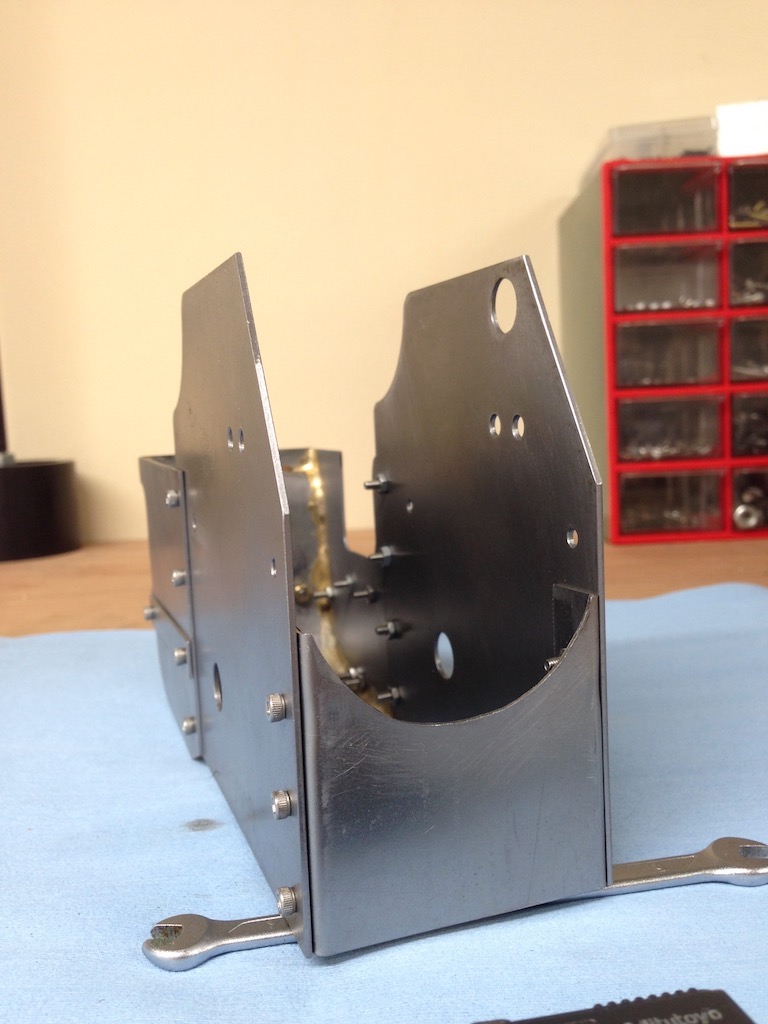

Allego alcune immagini delle prime parti realizzate in lamiera da 10 e 12/10.
più avanti ne seguira altre relative all'evolvere del progetto.

Fede

Rick

Amministratore
Posts: 2054
Permalink

Re: Trattore a Vapore il: November 22, 2017, 11:26
Cita:

Ciao Fede,
bene, sarà molto interessante.
Come hai tagliato la lamiera? Laser? Plasma? Roditore? ..... ecc ecc... ?

Grazie della condivisione.
Ciao.
Rick.

mario

Raffinato Tornitore
Posts: 1633
Permalink

Re: Trattore a Vapore il: November 22, 2017, 20:20
Cita:

Si intuisce che sarà molto carino, a me un trattore a vapore fa tenerezza. Poi ci dirai anche cosa hai usato per piegare le lamiere.

ciao mario

glob

Raffinato Tornitore
Posts: 1136
Permalink

Re: Trattore a Vapore il: November 22, 2017, 22:01
Cita:

ciao Fede,
bel lavoro! le domande che ti volevo fare le hanno anticipate Rick e Mario. Attendiamo il proseguimento del lavoro. Magari, più avanti, se hai tempo, puoi mostrare i disegni di progetto?
Saluti, Giuseppe.

Desmo24

Raffinato Tornitore
Posts: 777
Permalink

Re: Trattore a Vapore il: November 23, 2017, 18:55
Cita:

Ciao Fede
Anch'io volevo chiederti con quale attrezzatura lavori quelle lamiere che dalla foto sembrerebbero di un paio di mm. Comunque un bellissimo lavoro. Attendiamo di vederlo finito per la raffica di domande

Ciao Franco

EM500

Raffinato Tornitore
Posts: 380
Permalink

Re: Trattore a Vapore il: November 24, 2017, 11:34
Cita:

Salve a tutti, sono contento che la mia iniziativa sia di vostro interesse

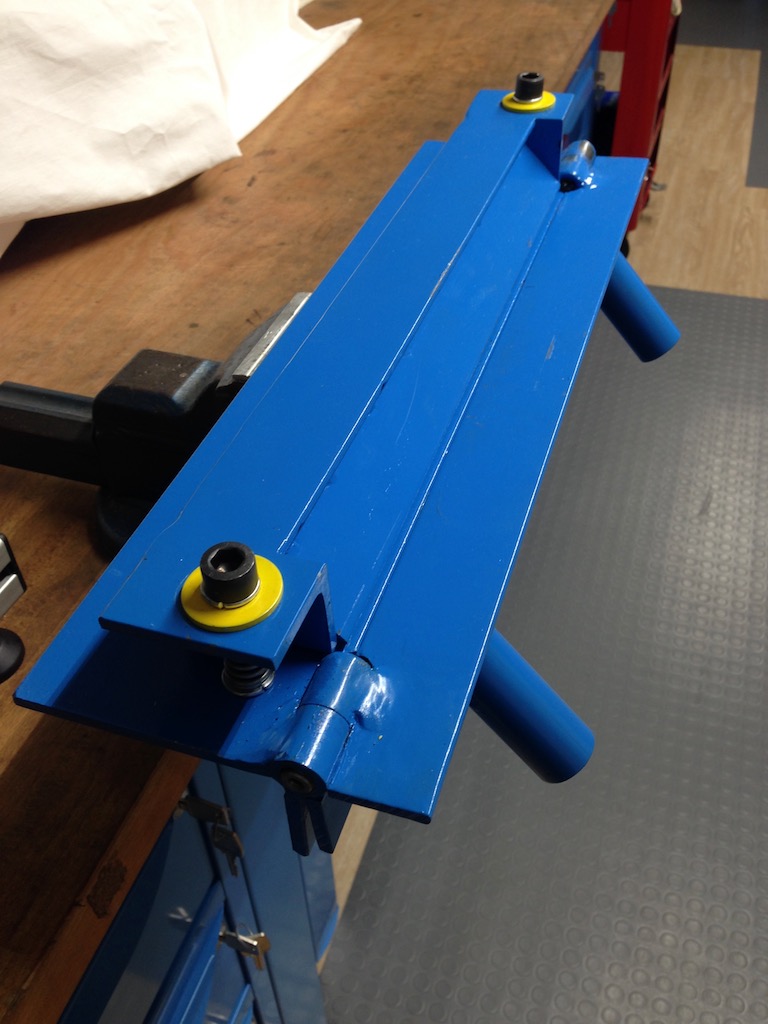

Le lamiere le ho tagliate con la sega verticale della Proxxon poi le ho refilate a misura con la fresatrice, le pieghe le ho fatte con la mia piegatrice home made, forse un po troppo robusta il mio utilizzo ma poi si potrà vedere dalle immagini si è rivelata ottima anche per piegare la lamiera di ottone da 2mm per realizzare il focolare.

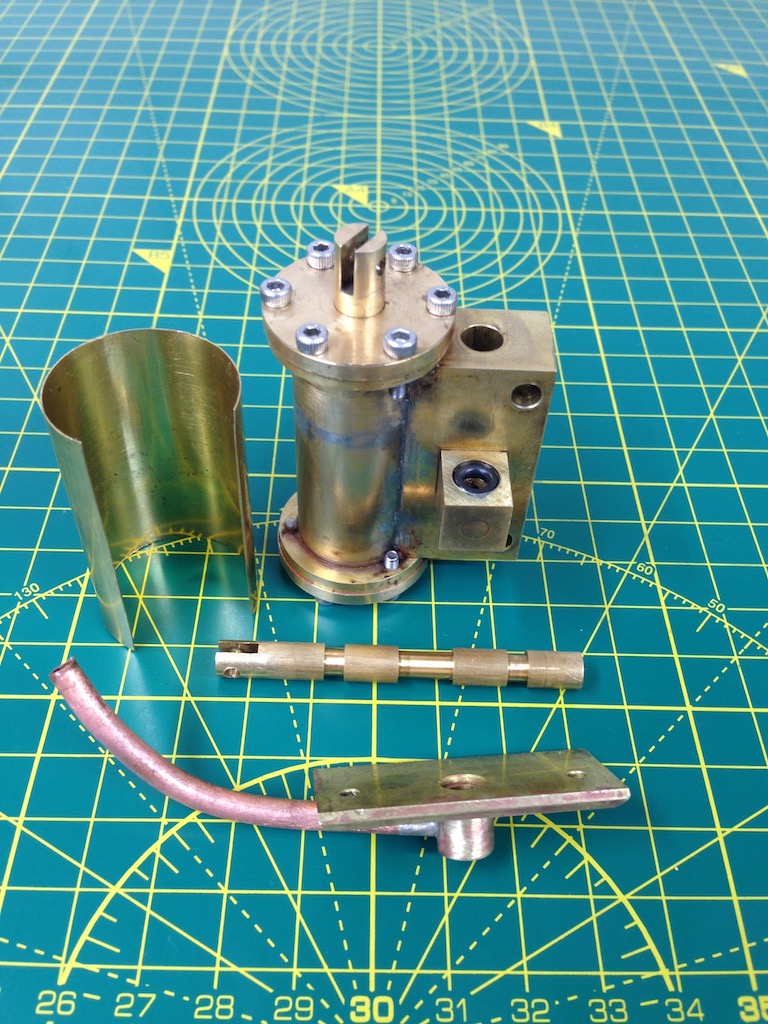

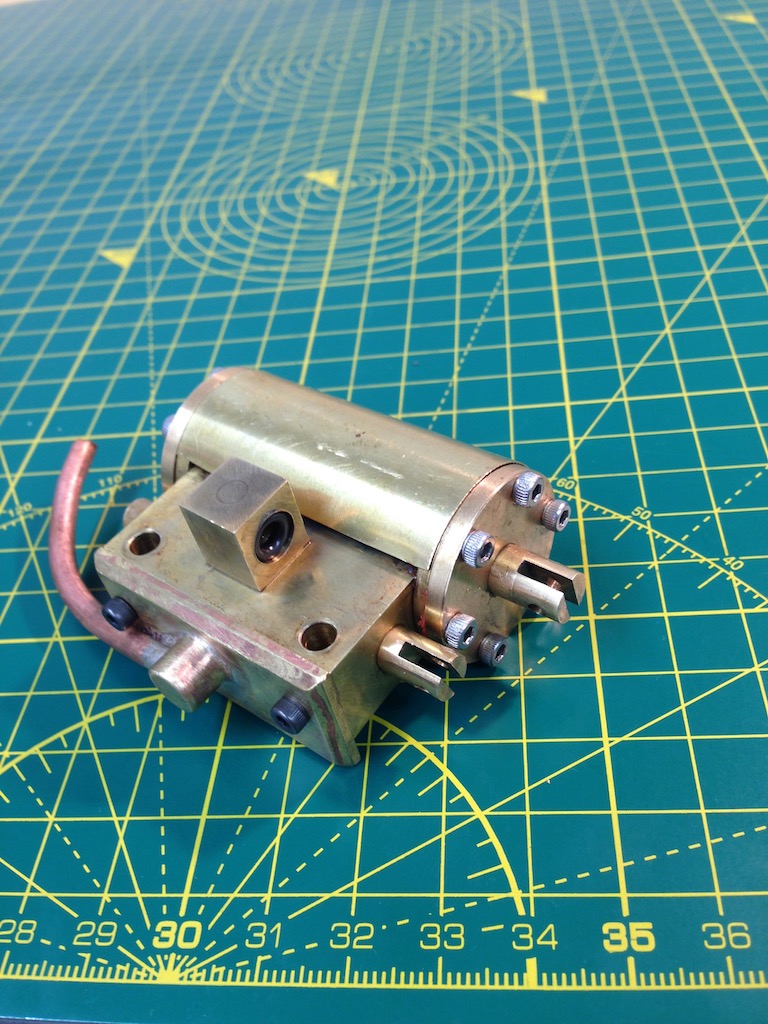

Sotto ci sono anche un paio di immagini del motore.
Fede

EM500

Raffinato Tornitore
Posts: 380
Permalink

Re: Trattore a Vapore il: November 24, 2017, 11:50
Cita:

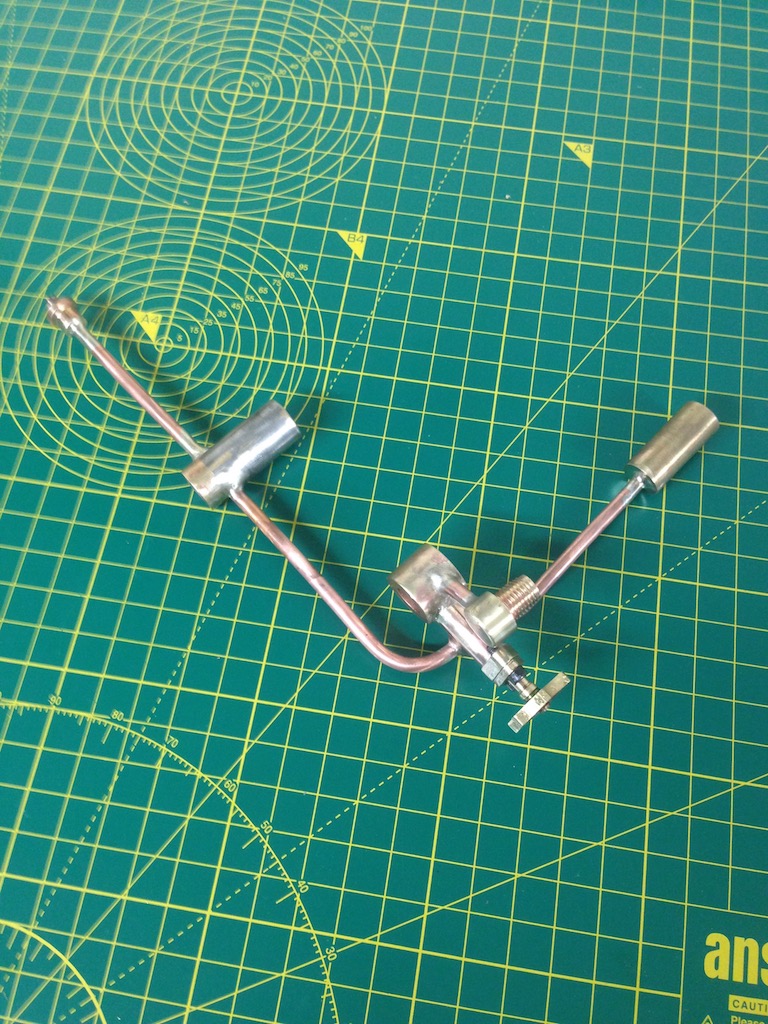

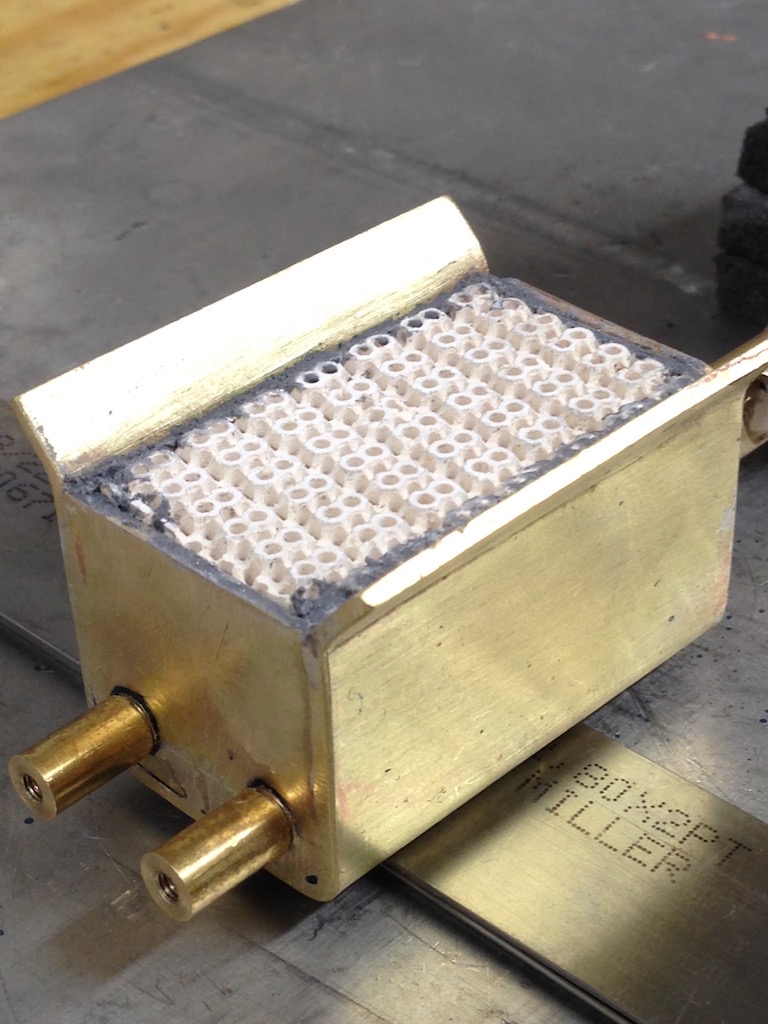

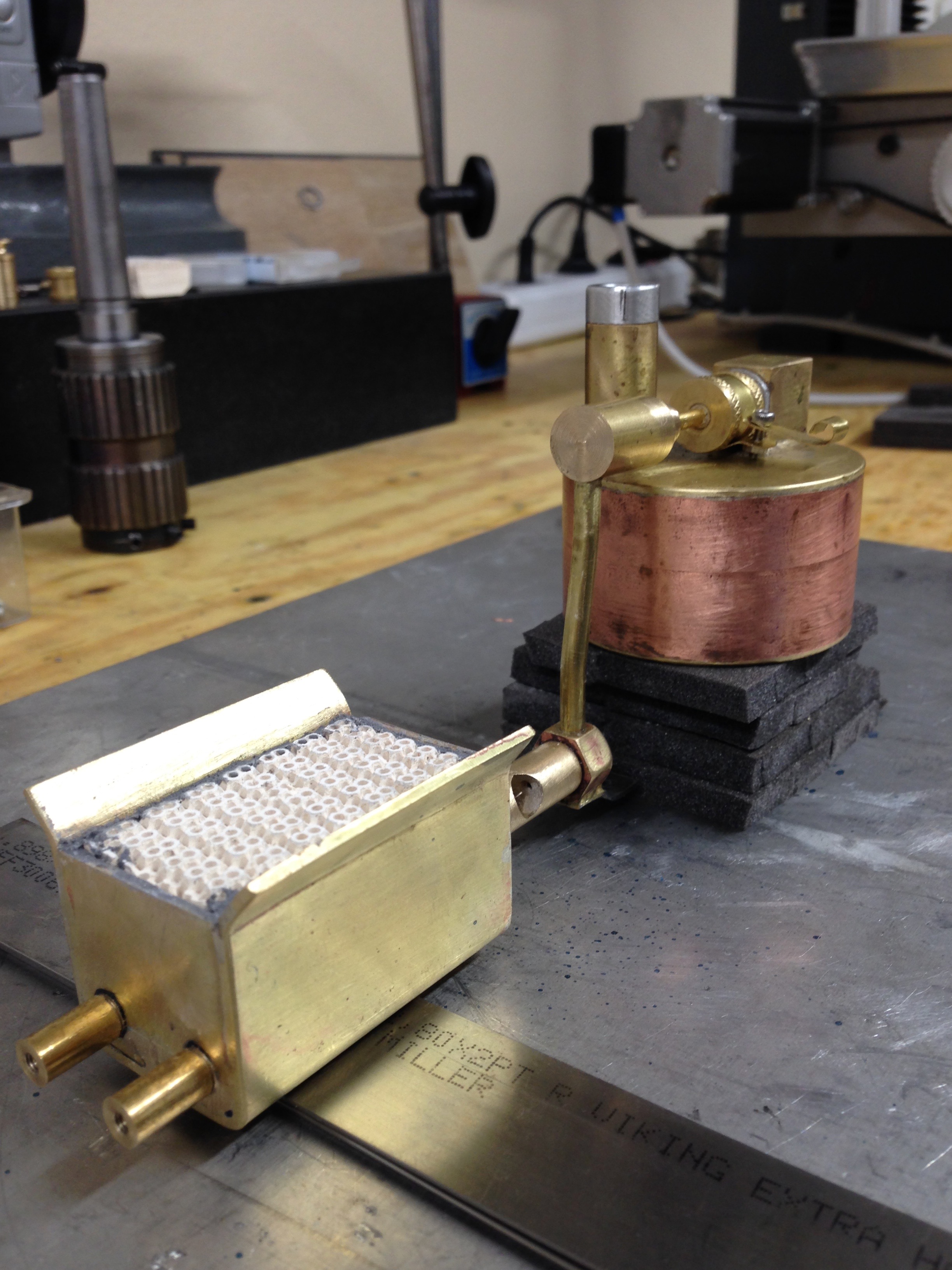

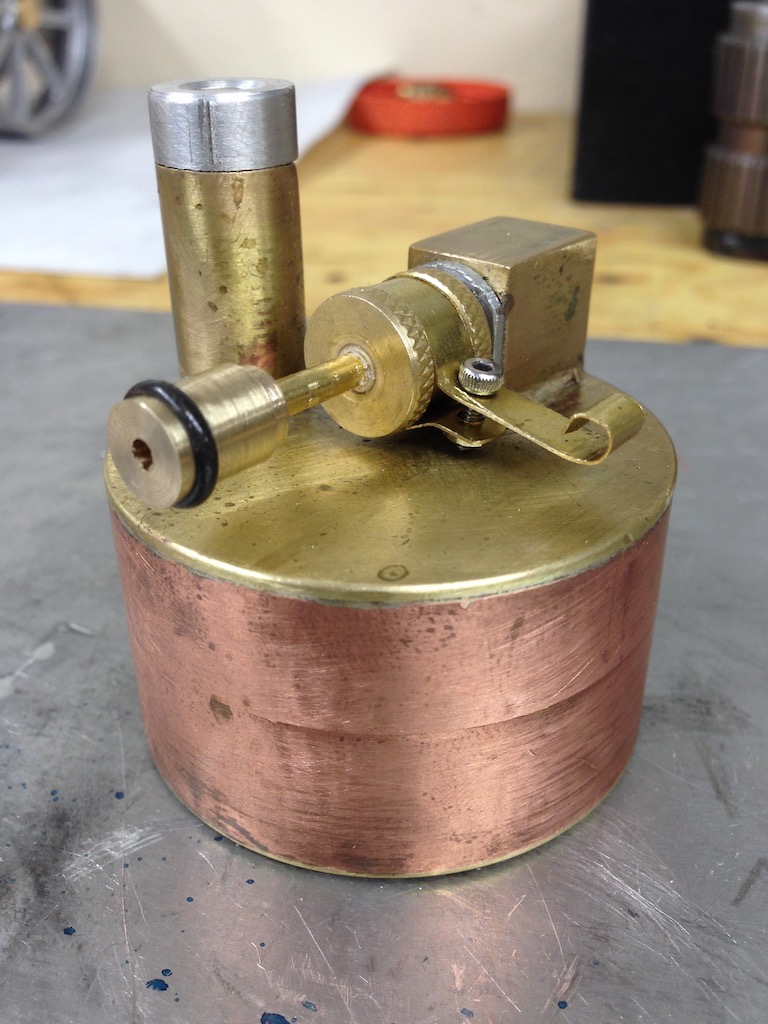

Di seguito le immagini del serbatoio dispensatore del gas realizzato con un pezzo dello stesso tubo usato per costruire la caldaia e completato con l'erogatore ed il refil ottenuti cannibalizzando un saldatorino portatile a gas comprato su Alibaba.
La camera di combustione è posta sotto la caldaia quindi si sono rese necessarie alcune modifiche apportate al progetto originale.

Fede

EM500

Raffinato Tornitore
Posts: 380
Permalink

Re: Trattore a Vapore il: November 24, 2017, 12:21
Cita:

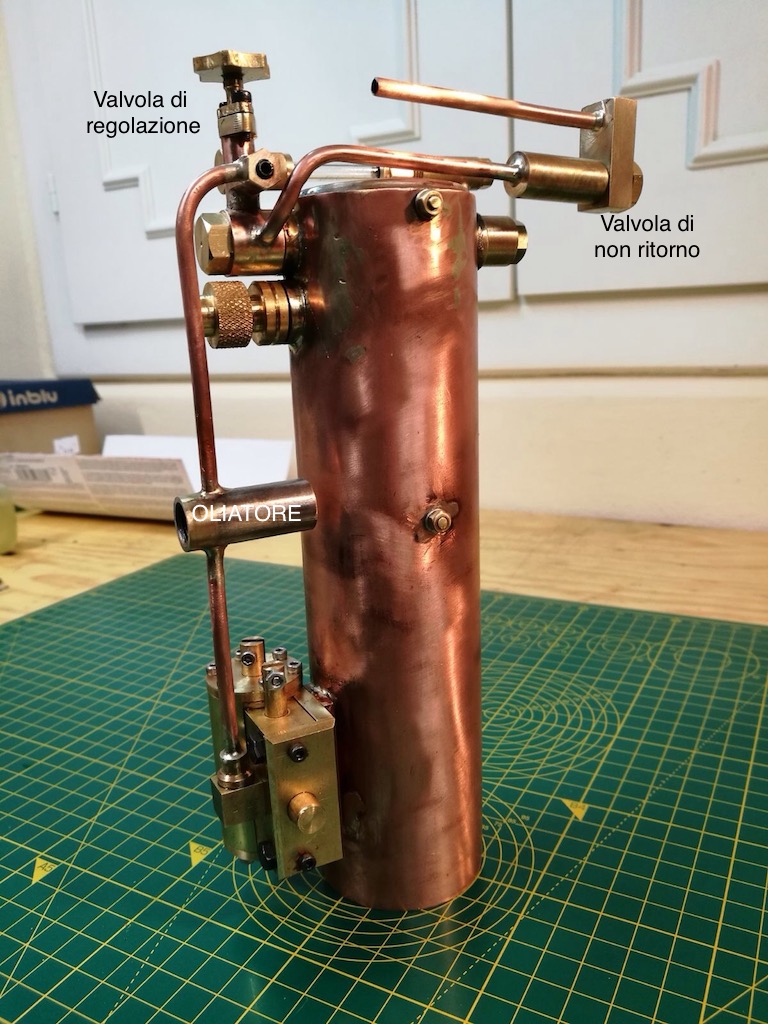

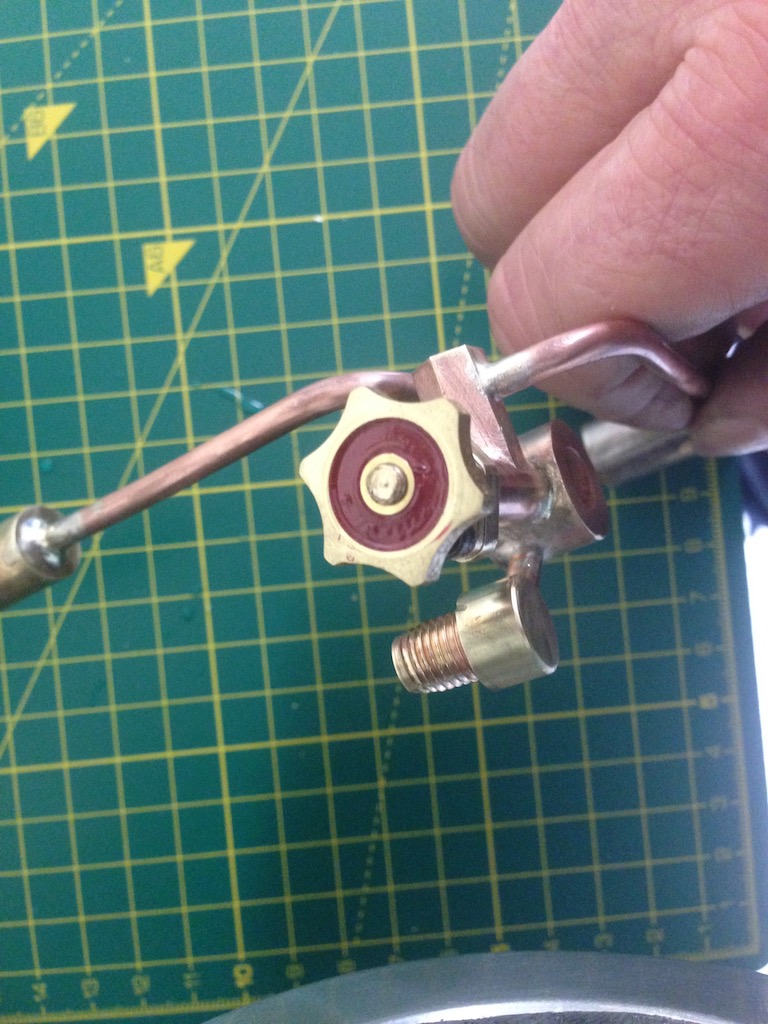

Di seguito qualche immagine del circuito idraulico che comprende la caldaia, la valvola di non ritorno per il rifornimento dell'acqua a caldo, l'oliatore e la valvola di regolazione di uscita del vapore già collegate in posizione.

Fede
