E' un periodo poco "produttivo" quando scendo in laboratorio ho solo desiderio di rilassarmi, sto riprendendo in mano alcuni vecchi lavori cercando di migliorarli dopo averli utilizzati per un po'.

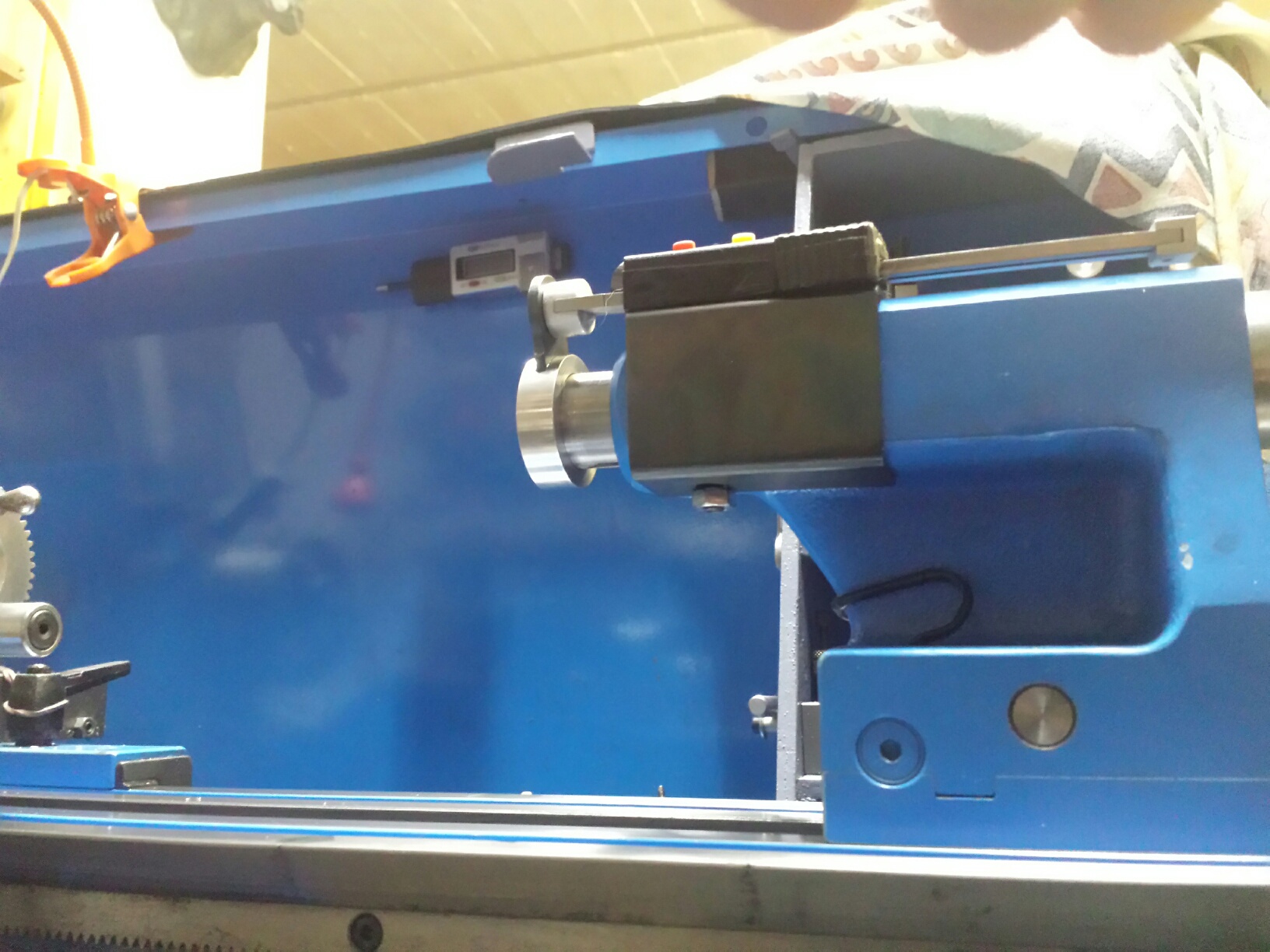

Oggi ho finito di mettere mano al MiniDro montato sulla contropunta. Ho trovato che è molto comodo avere la visualizzazione di quanto una punta penetra nell'oggetto in lavorazione.
L'accrocchio ha subito 3 evoluzioni, nella prima il fissaggio a calamita era direttamente collocato sul supporto contropunta, la parte mobile si serviva anch'essa di una calamita agganciata direttamante al collare del mandrino.
Quando cambiai mandrino con un altro di taglia più piccola mi venne a mancare l'aggancio.
Feci allora un collarino fissato al cono morse sul quale si andava ad unire la calamita della parte mobile del MiniDro.

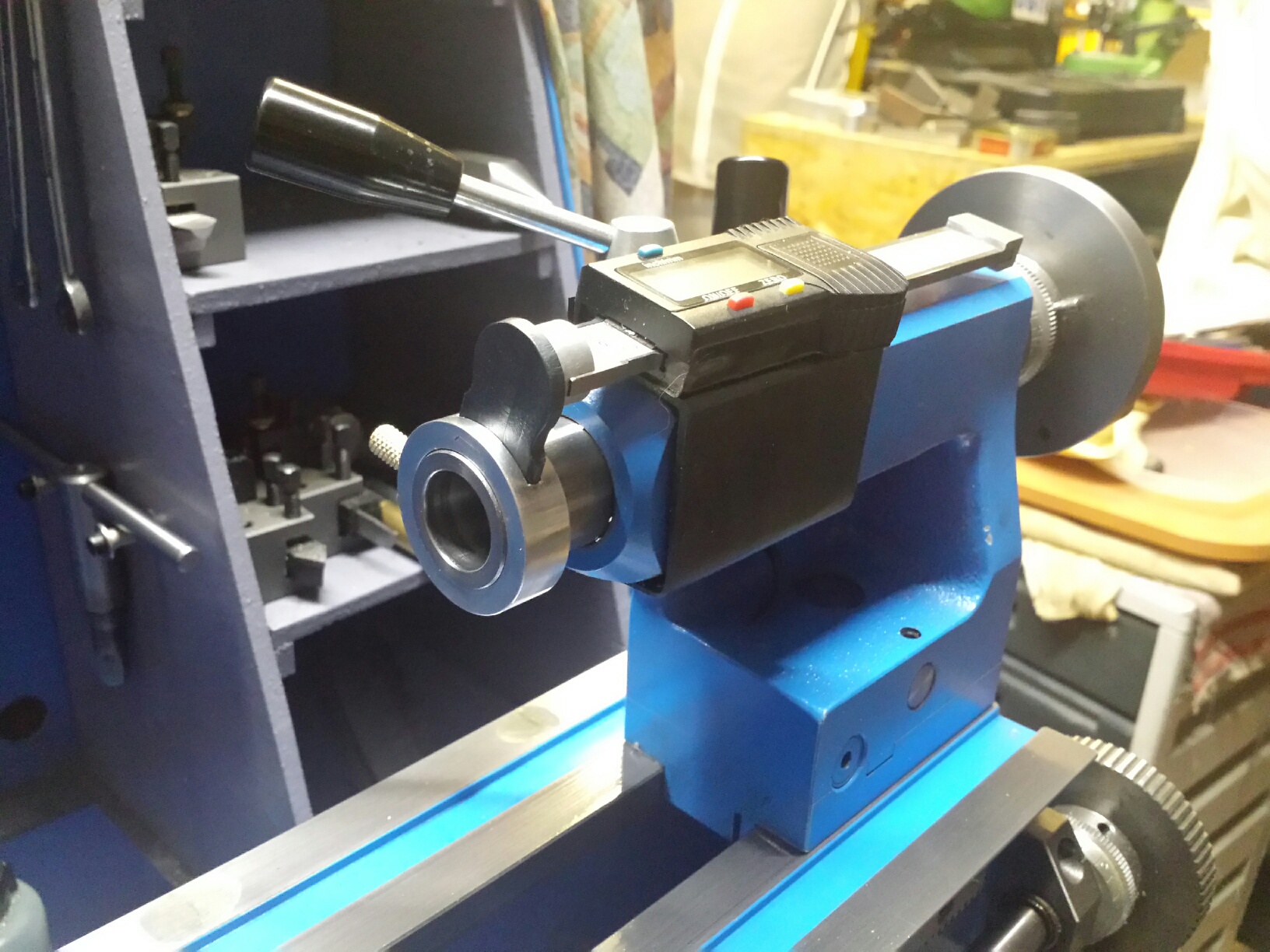

Questa soluzione rimase al suo posto di lavoro fino a pochi giorni fa, ora il collarino è finito direttamente sul canotto del cono morse.
Posso cambiare tutti i mandrini che voglio senza perdere la possibilità di misura.

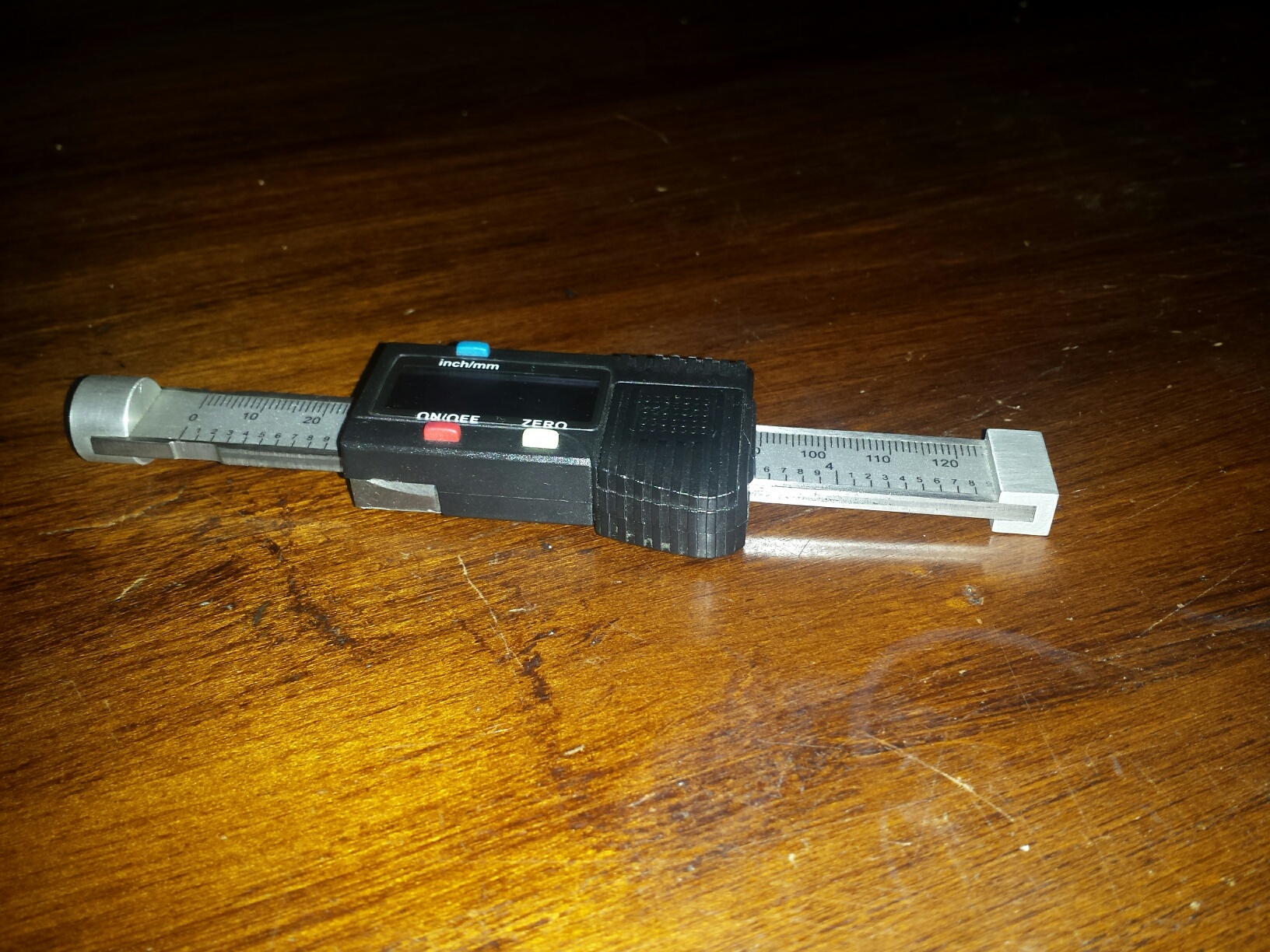

Il MiniDro è sempre quello costruito intorno alla cannibalizzazione di un calibro economico.

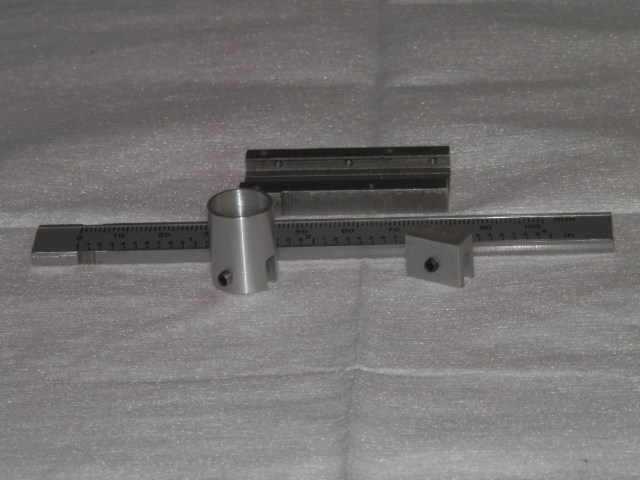

I pezzi costruiti sono:

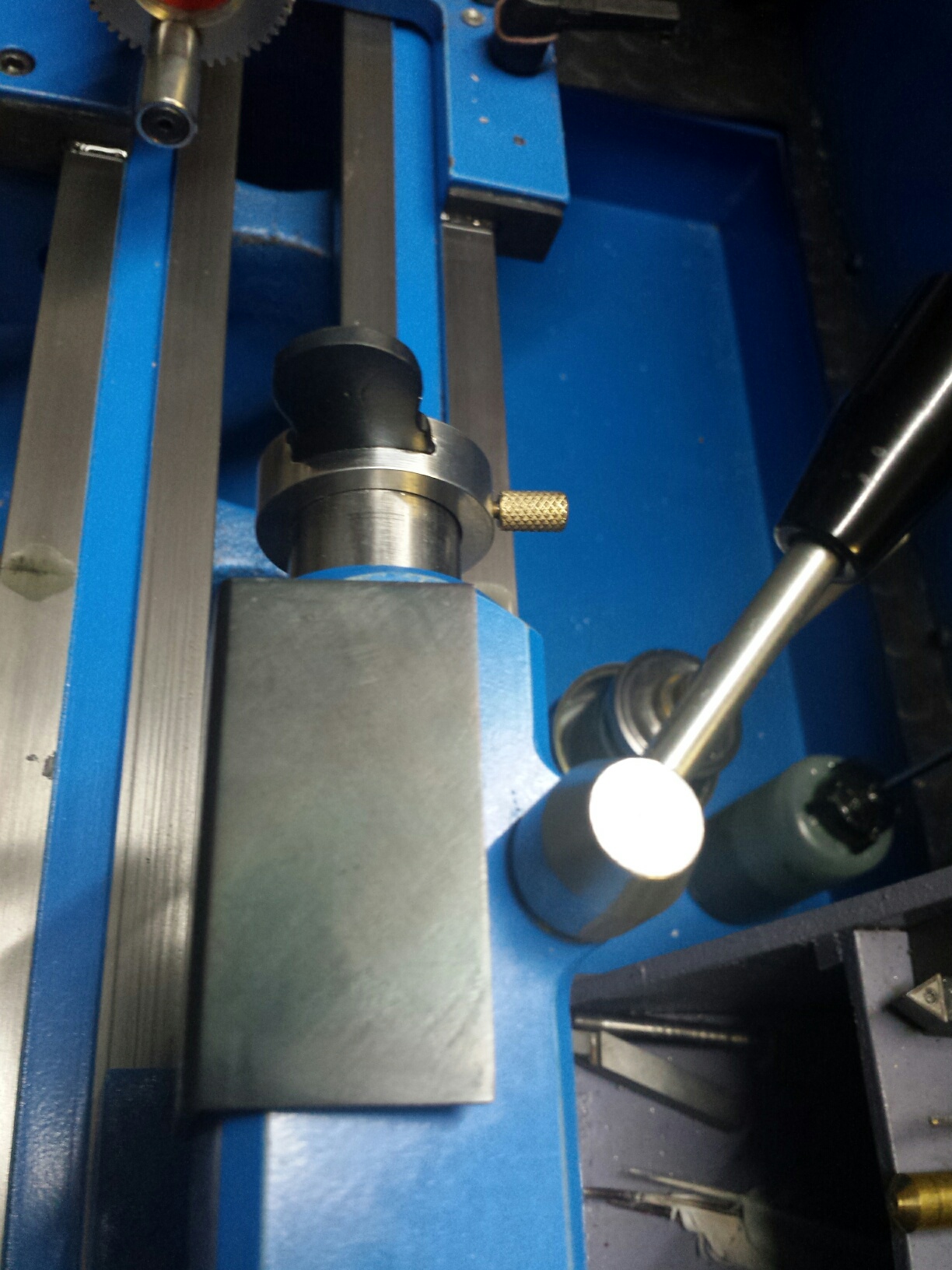

- Staffa di supporto leggermente inclinata, brunita, ancorata ad un dado esistente al di sotto del supporto contropunta. Leggermente inclinata per rendere più agevole la lettura.

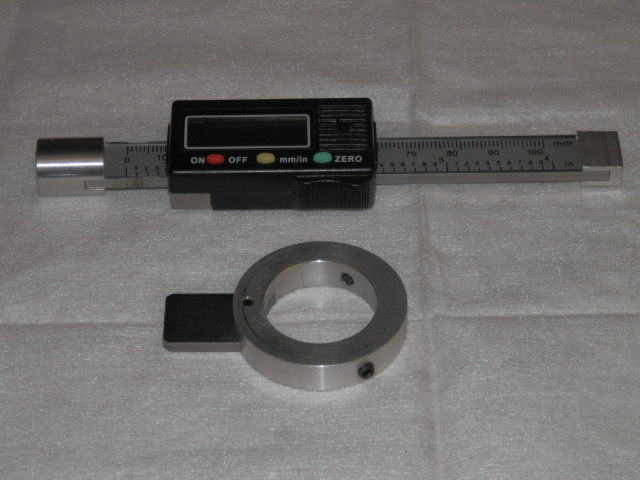

- Anello in alluminio, andrà fissato con una vite in ottone a testa godronata sul canotto. L'anello avrà anche un incastro per il terzo elemento.

- Piattina, sagomata e brunita, inserita nell'anello ad interferenza, sulla quale andrà ad "appiccicarsi" la parte mobile del MiniDro.

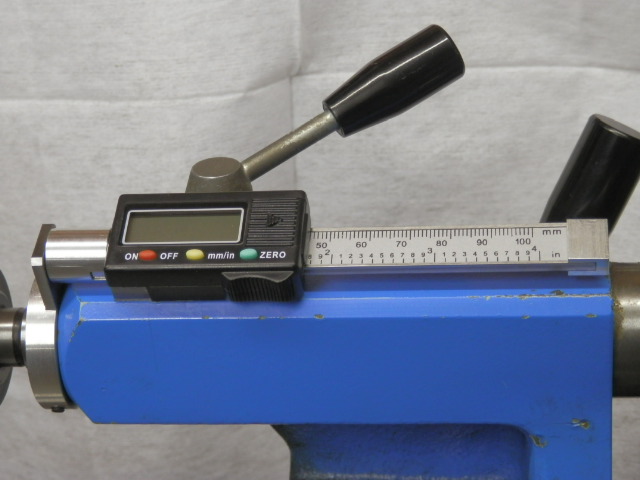

Vi allego anche un po' di foto, saranno più chiare certamente delle mie descrizioni.

ciao a tutti
mario

Ciao Franco,
E' piantata per interferenza, per sicurezza una spalmatina di frenafiletti forte l'ho data.
La tenuta è cosi buona da avermi permesso, dopo il piantaggio, di tornire l'interno dell'anello per livellare le 2 superfici.

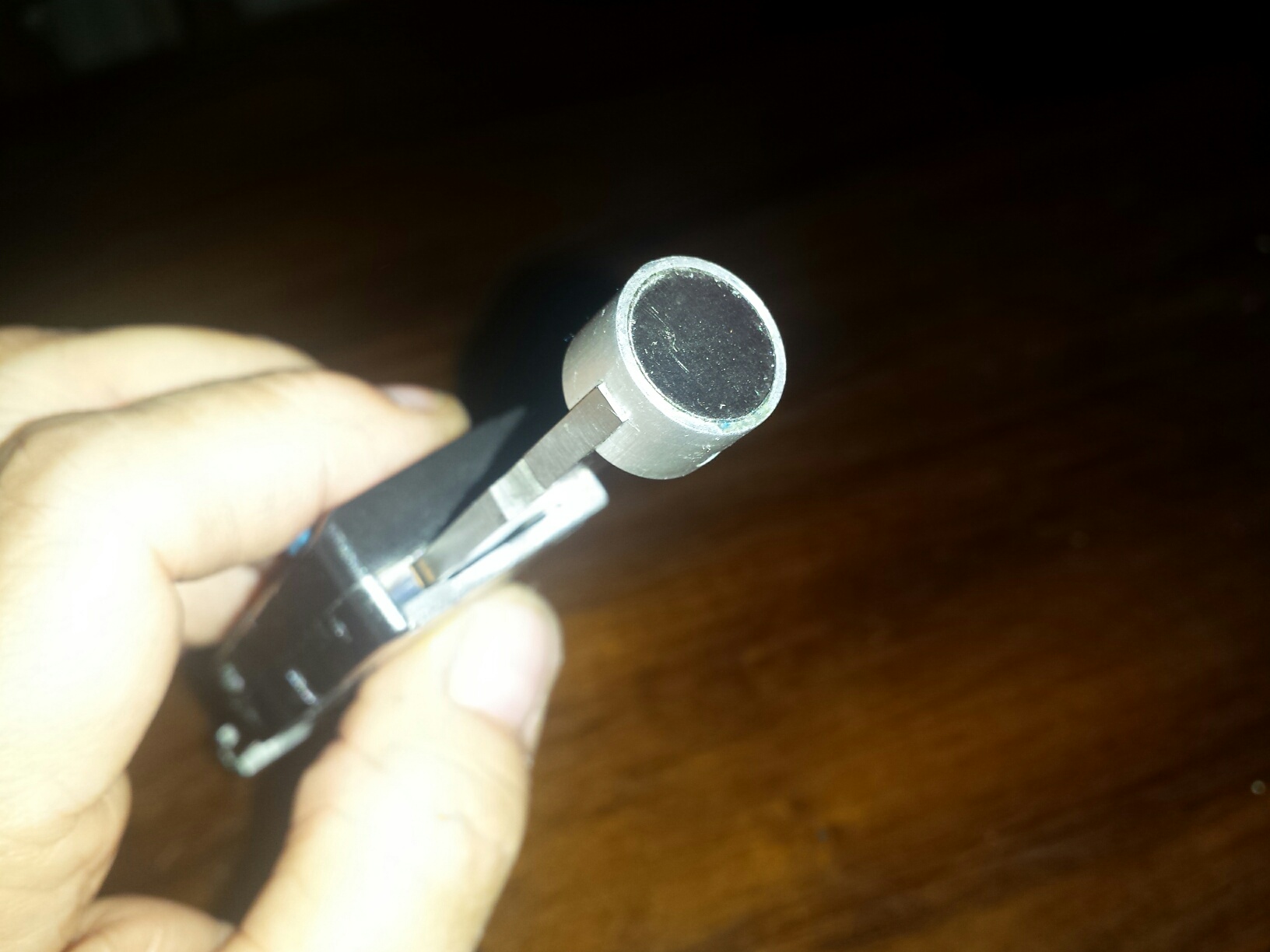

Il supporto dell'asta scorevole è in acciaio e viene attratto da quel "barilotto" montato sull'asta scorrevole che ha incassato una piccola pastiglia magnetica al neodimio.

ciao mario

OK, domani tiro giù il calibro ... mozzato ... faccio qualche foto e qualche misura.

buona notte ciao mario

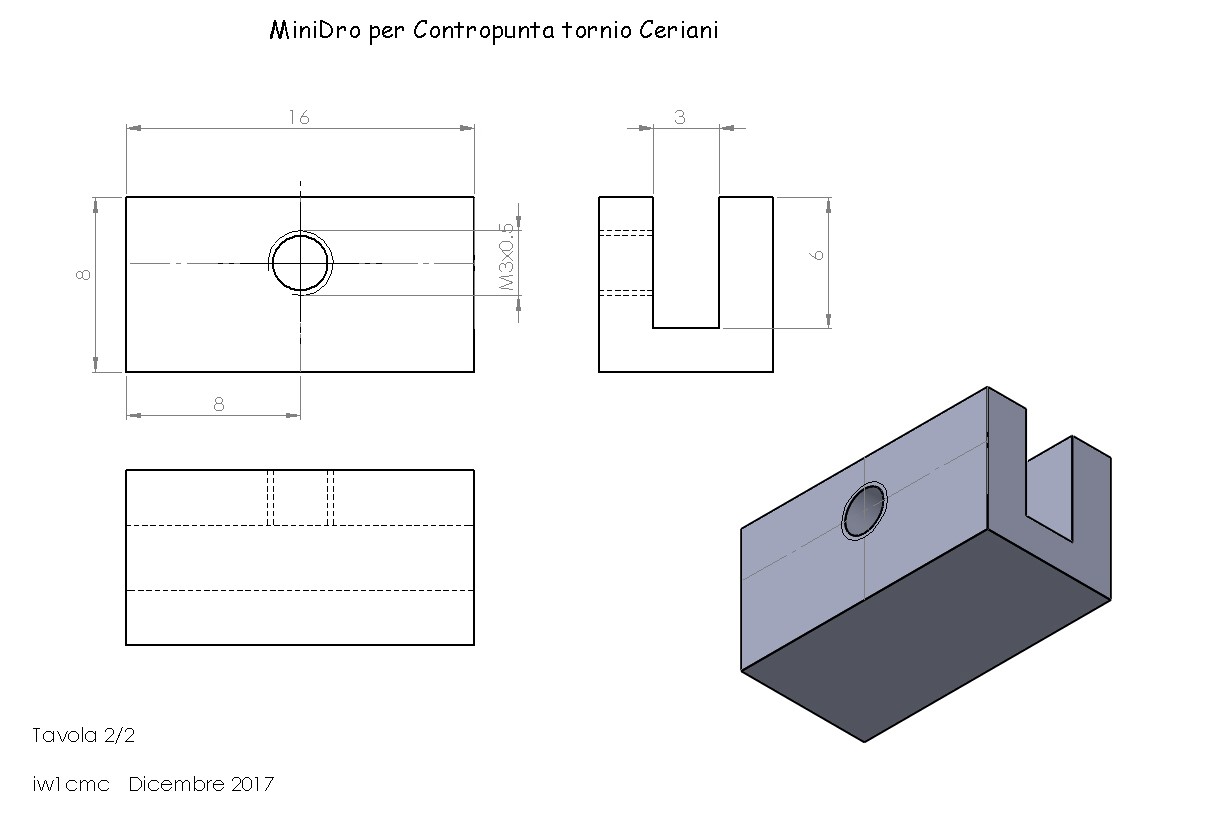

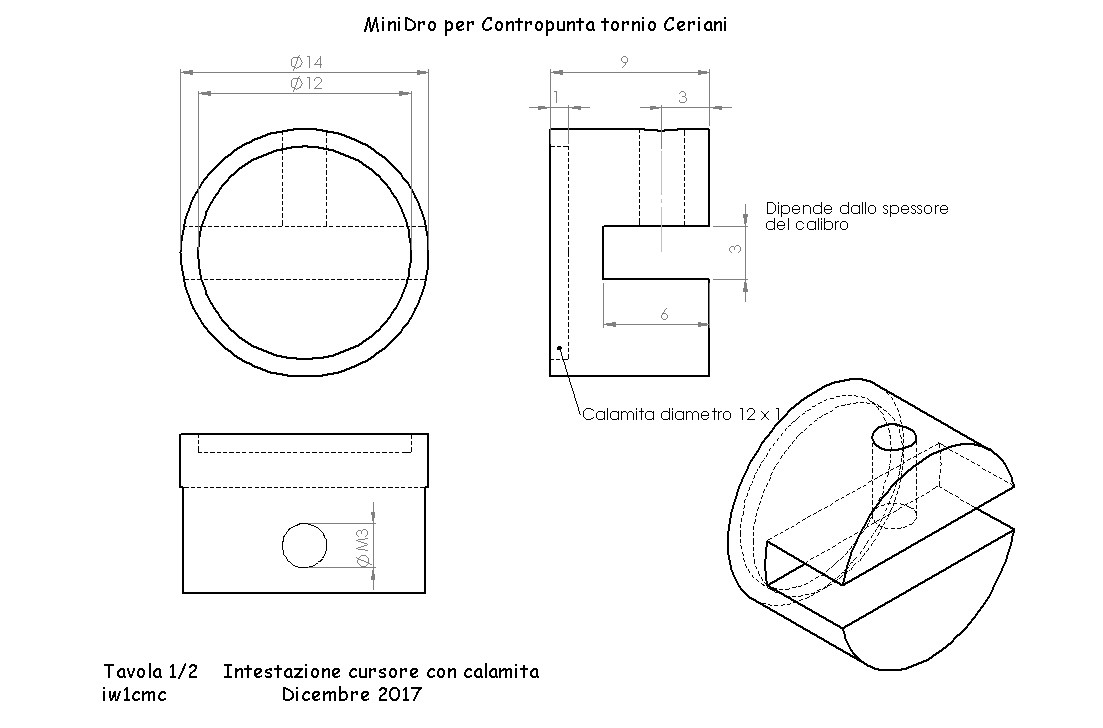

Ed ecco i due disegni mancanti, per eventuali curiosità, mi trovate qua.

ciao a tutti
mario

Ciao Mario, ciao a tutti,
come avevo detto in un post precedente la tua realizzazione mi ha stimolato ad aprire il "cassetto dei progetti", così ecco quanto ho realizzato in questi giorni.

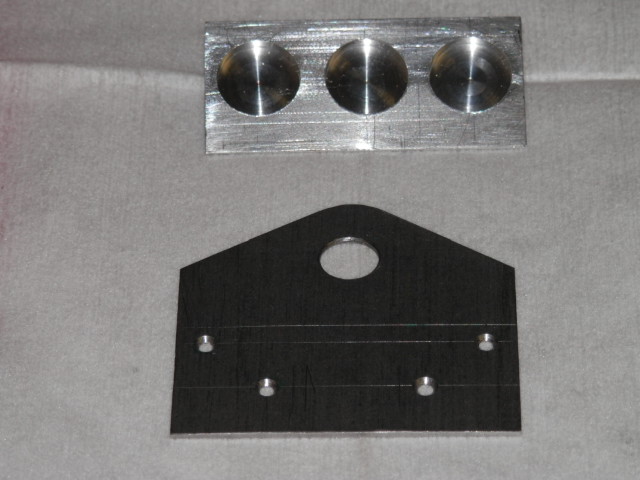

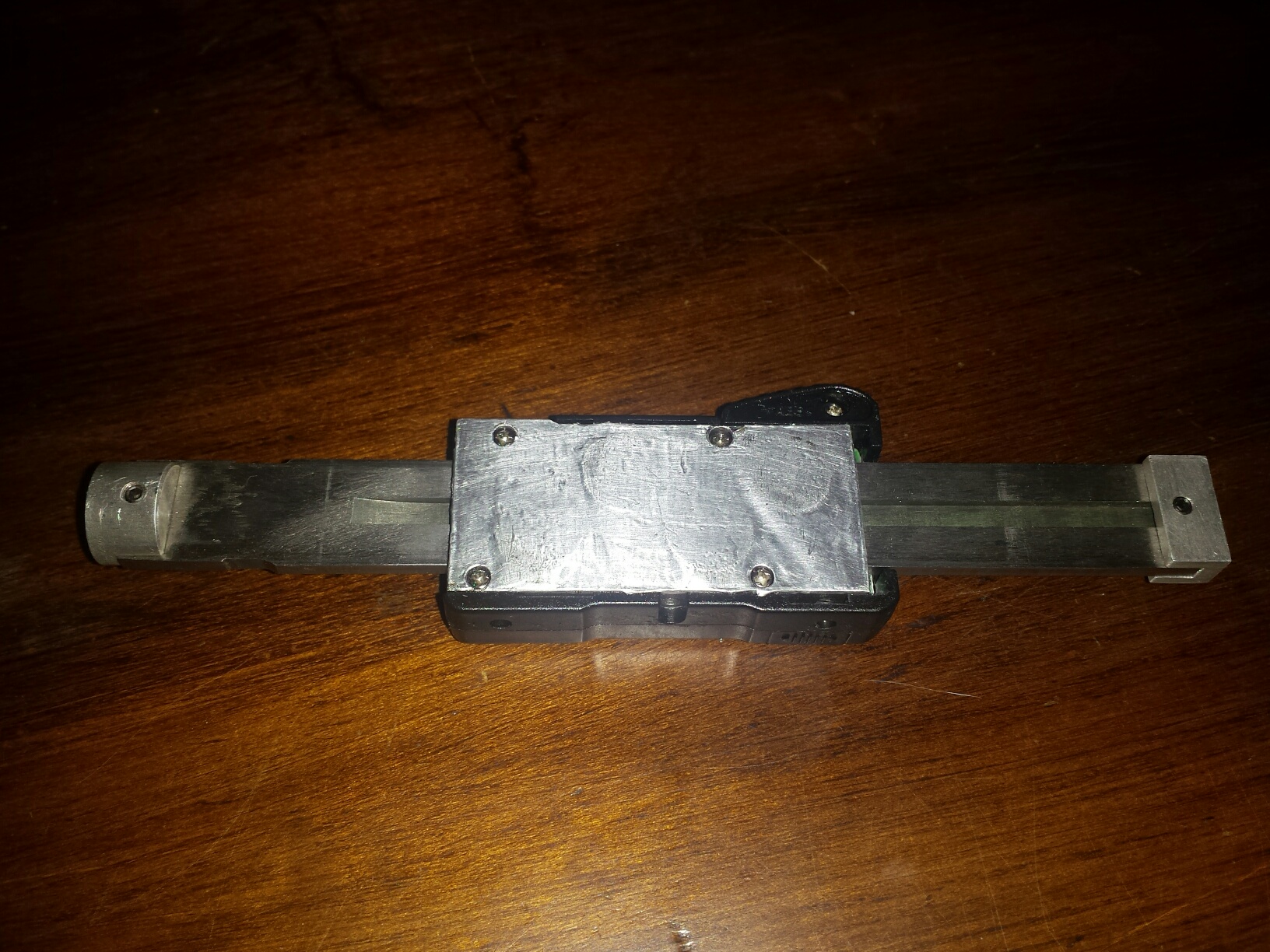

Ho preso spunto dalla tua realizzazione (i disegni sono stati utilissimi) ma ho voluto metterci del mio: mi piaceva l'idea del DRO inclinato per leggere meglio il display ma, come si può vedere dalle foto, l'inclinazione la ho ottenuta con un prisma di alluminio lavorato con la fresatrice: non è stato facile perché ci sono solo due facce parallele e i problemi sono iniziati quando ho dovuto ricavare i tre alloggiamenti per i magneti, ma ho risolto utilizzando delle parallele rettificate + spessori opportuni. Per il resto (vedi collare per l'ancora, porta magnete e terminale) ho seguito il tuo progetto. Come magneti ho utilizzato quelli al neodimio di diametro 12 ma con spessore 2 e 4 mm. per l'ancora (questo perché hanno una forza di attrazione maggiore). Come si può vedere dalle foto il prisma di alluminio è avvitato sul retro ad una base di lamierino di ferro su cui ho ricavato il foro da 8 necessario per il passaggio della leva che può bloccare l'avanzamento della contro punta (su questo lamierino ho poi messo del nastro adesivo bi faccia: così non può muoversi). Allego le foto:
