Saluti a tutti,

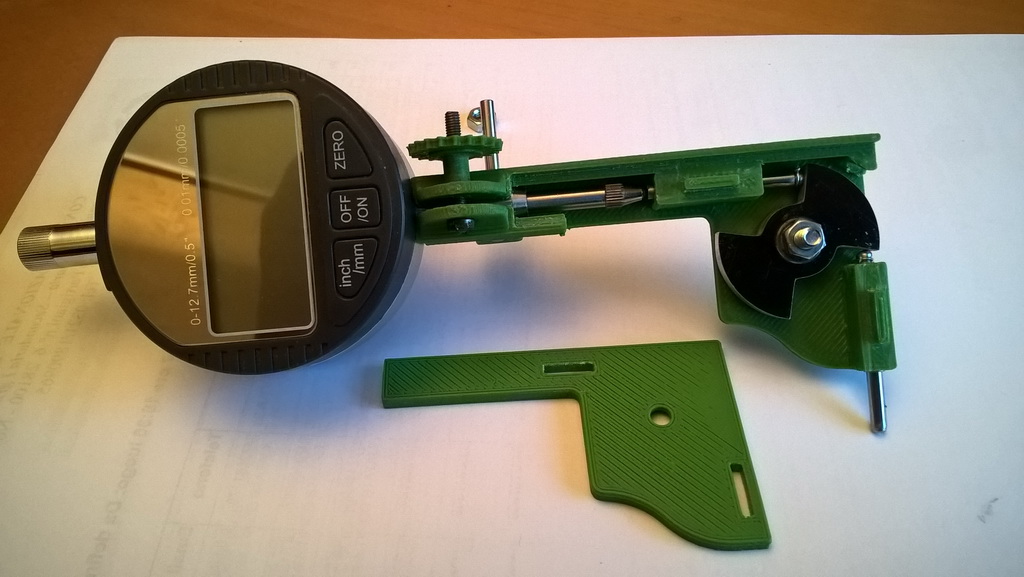

come mio primo post, presento questo oggetto per regolare la perpendicolarità del mandrino della mia fresatrice.
Il motivo che mi ha portato a questa realizzazione è che il passaggio sotto il ponte della mia fresatrice è di solo 10cm e quelli presentati nel sito/forum non passano.
I dubbi sono tanti ma uno in particolare:
può essere sufficientemente preciso per regolare la fresatrice?

Grazie

Ciao Glob,

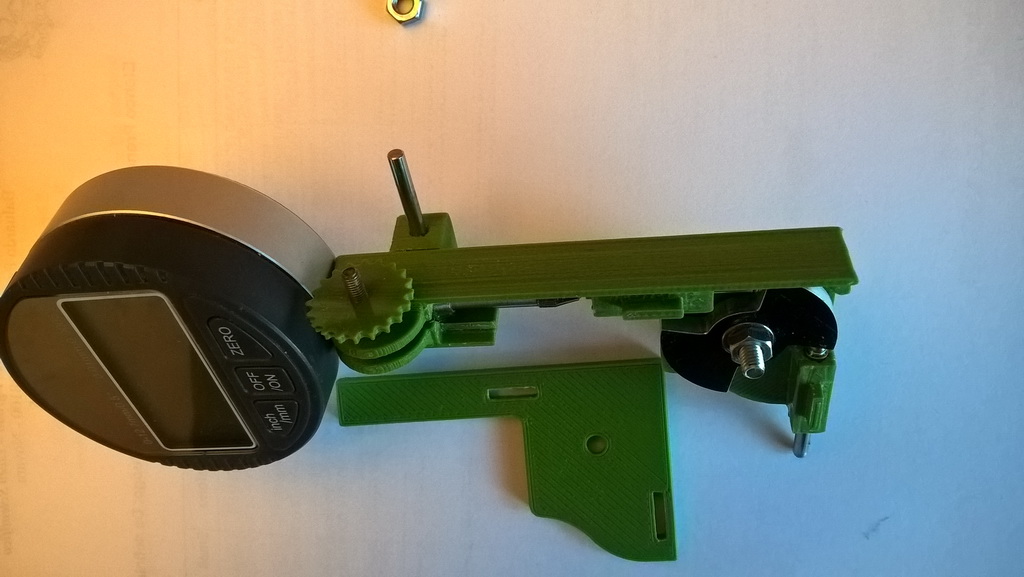

La distanza tra il perno da inserire nel mandrino e il tastatore è di 70mm.
La rotella è un semplice blocco per il gambo del comparatore.
Io lo uso così:
fissato nel mandrino come fosse una fresa, lo metto in linea con un'asse. Faccio calare il mandrino sino a che il comparatore mi da 1/2mm di spostamento e azzero il comparatore.
ruoto di 180° , vedo la differenza di misura e correggo di conseguenza.
ruoto di 90°, azzero il comparatore e correggo.
A questo punto, se tutto è corretto, il comparatore dovrebbe darmi la stessa indicazione sui 360°

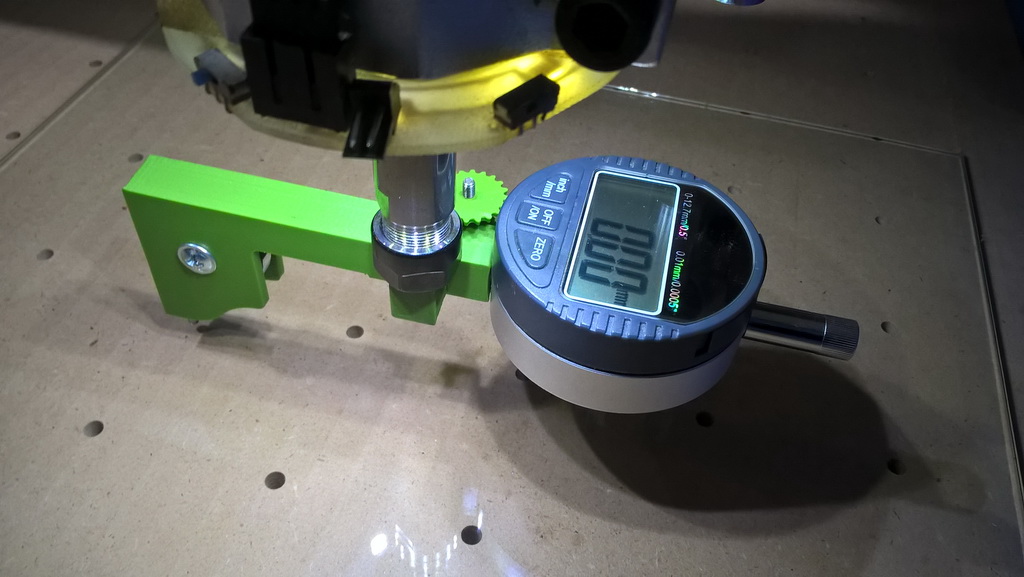

Come si vede dalla foto che allego, come piano di riferimento, uso una lastra di vetro in quanto la spianatura sul martire è fatta con una fresa da 14mm e se il mandrino non è perfettamente perpendicolare, mi ritrovo con un piano a dente di sega,
Mettendo la lastra di vetro ( che spero sia perfettamente diritta e parallela), appoggiando sui punti più alti dei denti dovrebbe darmi un riferimento accettabile.
A questo punto, rispiano il martire penso di avere dei buoni riferimenti.

Ciao Glob,
il martire è una protezione da mettere sopra il piano della fresatrice che mi permette di lavorare senza preoccuparmi di rovinarlo.
Nel mio caso ho preso dell'MDF da 20mm, l'ho fissato sopra al piano della fresa e una volta spianato mi ritrovo con un piano di riferimento perpendicolare in tutti i punti X,,Y della fresa (spero).
Annegati (nella faccia appoggiata al piano della fresa) ci sono dei dadi da 5mm, che tramite viti che entrano nei fori che si vedono, mi permettono il fissaggio dei pezzi da lavorare.
nel caso di errori di affondo, si rovina il martire, poi con una spianata torna come nuovo. quando è troppo sottile, con poche lire (pardon euro) lo cambio e ho un piano nuovo.

Saluti

Ciao Robmas59, non vedo benissimo come è costruito il "braccio" del tuo utensile, ma temo che possa introdurre delle flessioni. Per una misura del genere di solito si usa un c.d. "archetto" che supporta il comparatore a tasto ed è realizzato in acciaio.
Certo la pressione del puntale non è elevata.. però è sempre bene fare attenzione a questo aspetto.
Il sistema con un solo comparatore è poi davvero "noioso" e lungo e ti costringe a girare spesso tutto l'assieme di misura.
Se potessi trovare lo spazio sulla macchina, ti consiglierei davvero di disegnarti un supporto per il sistema a due comparatori, magari anche quelli con cassa più piccola che anche io adotto sulle mie Proxxon FF230 e KT150 che non hanno spazio per quello "normale" che adotto sulla fresatrice più grossa.
La prima volta che lo usi ti chiedi come hai fatto a farne a meno fino ad ora

Ciao.
Rick
