Autore ArgomentoWabeco F1210 - portapinze
lio
Tornitore provetto
Posts: 215
Permalink
Post Wabeco F1210 - portapinze
il: January 26, 2018, 20:09
Cita:

Ho un problema con la mia fresatrice, dopo aver svitato completamente, con le apposite chiavi, la vite che aggancia il cono morse non riesco a togliere il portapinze che rimane incastrato. Come devo agire?
valter
Tornitore provetto
Posts: 133
Permalink
Post Re: Wabeco F1210 - portapinze
il: January 26, 2018, 20:26
Cita:

ciao
guarda che nei lati del cilindro dove inserisci il cono morse ci sono delle feritoie . devi mettere in asse le due feritoie ed inserire un cuneo di metallo che naturalmente ti devi creare o lo devi acquistare .
una volta inserito facendo una lieve pressione con martello in gomma vedi che il cono morse si sgancia.
eventualmente fammi sapere .
saluti valter

glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Wabeco F1210 - portapinze
il: January 26, 2018, 20:50
Cita:

Ciao Lio,
devi seguire le istruzioni passo passo: PRIMA di montare il porta pinze devi avvitare completamente la vite tenditrice con la apposita chiave Allen fornita, POI devi svitarla per 3 o 4 giri, inserisci il cono porta pinze e avvitalo finchè non si ferma, QUINDI stringi il tutto con la chiave Allen (quella esagonale). Per smontare il cono segui le regole al contrario.
Se hai fatto così ed ancora il cono è bloccato devi bloccare il codolo porta pinze (io uso un tondino che mi sono fabbricato) e forzare con la chiave Allen fino a che non senti uno scatto liberatorio: infatti la vite che blocca il porta pinze è dotata di due filettature: una è la M10, l'altra è una M12 (se non erro, oppure M14), questa seconda avendo un passo maggiore tenderà a spingere fuori il cono. Per favore nessuna martellata!!!
Spero di esserti stato utile, saluti, Giuseppe.
valter
Tornitore provetto
Posts: 133
Permalink
Post Re: Wabeco F1210 - portapinze
il: January 26, 2018, 21:47
Cita:

scusa Giuseppe la mia vite che blocca il porta pinze( cono morse 3 ) è dotata di una sola filettatura quindi una volta smontata e sollevata devo assolutamente inserire il famoso cono perché in tondino non è sufficiente anzi il cuneo se non erro è la misura massima ed è della beta e una volta inserito ti posso assicurare che serve una bella pressione per far sganciare il cono morse mi dici se non faccio una pressione notevole come faccio a sganciare il cono morse perciò do una lieve pressione con il martello di gomma altrimenti come si fa ?????

lio
Tornitore provetto
Posts: 215
Permalink
Post Re: Wabeco F1210 - portapinze
il: January 27, 2018, 08:51
Cita:

Scusami Giuseppe, riassumendo, tu premi con la chiave Allen sulla vite che ferma il porta pinze fino a farlo uscire dalla sede, giusto? Ma non ho ben capito come blocchi il codolo porta pinze, faresti una foto esplicativa? Grazie
pescatore
Raffinato Tornitore
Posts: 380
Permalink
Post Re: Wabeco F1210 - portapinze
il: January 27, 2018, 09:25
Cita:

Ciao Giuseppe
Pure io ho una Wabeco F1210, ti ringrazio della tua spiegazione chiarissima, che pure io non avevo capito bene come si faceva, adesso ho risolto il problema, grazie di nuovo per la tua esperienza.
Ciao.
Luciano
valter
Tornitore provetto
Posts: 133
Permalink
Post Re: Wabeco F1210 - portapinze
il: January 27, 2018, 11:33
Cita:

il codolo morse del mandrino "da fresa o trapano" attacco CM3. ... di estrazione, altro non è che un piccolo cuneo con una scanalatura centrale tale da far starci dentro il cono B, in pratica agisce sul fondo del mandrino e la testa del cono morse sganciandoli.

glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Wabeco F1210 - portapinze
il: January 27, 2018, 12:01
Cita:

Ciao Lio, ciao Valter, ciao Luciano,
Per Valter: la "retaining/forcing screw" della Wabeco F1210 è una vite lunga 140 mm. sulla cui testa è stata riportata una seconda filettatura: mentre la prima (quella sullo stelo) è una M10x1,5 la seconda (quella sulla testa) è una M14x1 passo fine. La prima filettatura serve per avvitare a mano il cono Morse (io ho un MK2) la seconda serve per bloccare/sbloccare il cono Morse.

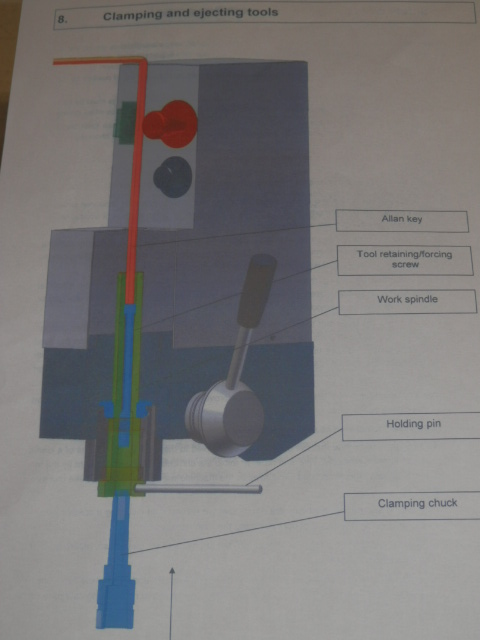

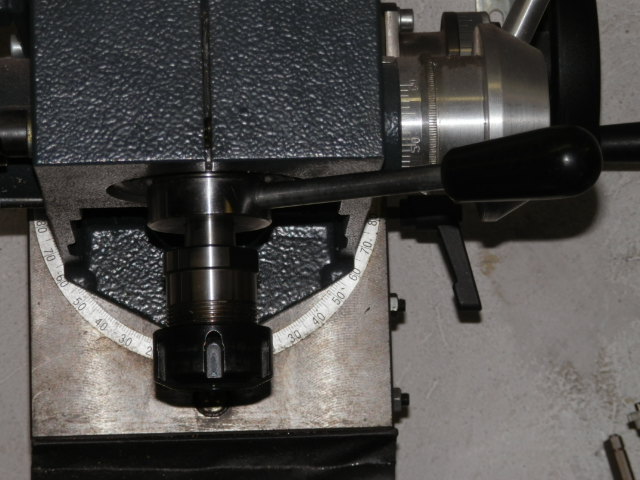

Per Lio: ti accludo un paio di foto: nella prima si può vedere come blocco il canotto che porta li cono MK2, la seconda è una riproduzione di una pagina del manuale della fresatrice dove è spiegato il sistema di aggancio sgancio della Wabeco.
Per Luciano: sono contento che tu sia riuscito a risolvere il problema (in effetti, detto fra noi, non è poi così immediato da capire) è solo questione di un po' di pratica.
Saluti a tutti, Giuseppe.
lio
Tornitore provetto
Posts: 215
Permalink
Post Re: Wabeco F1210 - portapinze
il: January 27, 2018, 12:40
Cita:

Giuseppe, ho seguito le tue istruzioni ma, pur forzando la vite con la chiave Allen tenendo bloccato con un tondino il codolo, non mi riesce di sbloccare il porta pinze. Proverei a forzare ancora se fossi sicuro di raggiungere lo scopo senza combinare guai. Tu cosa mi consigli?
Dimenticavo, quel tondino che ti sei auto costruito sulla mia Wabeco è in dotazione.
valter
Tornitore provetto
Posts: 133
Permalink
Post Re: Wabeco F1210 - portapinze
il: January 27, 2018, 14:34
Cita:

Ciao Giuseppe forse la mia fresatrice essendo una ZAY 7045 lo sgancio del cono morse è diverso
saluti
Valter
