Autore ArgomentoWabeco F1210 - portapinze
valter
Tornitore provetto
Posts: 133
Permalink
Post Re: Wabeco F1210 - portapinze
il: January 27, 2018, 14:37
Cita:

la vite che blocca il cono morse è lunga circa 40 cm e ho visto dalla foto che hai postato ed è proprio diverso il modo di sganciamento .
valter
Tornitore provetto
Posts: 133
Permalink
Post Re: Wabeco F1210 - portapinze
il: January 27, 2018, 14:42
Cita:

infatti ho visto le foto e vogli precisare che la vite che blocca il porta pinza ( cono morse ) è lunga circa 40 cm e si sblocca in modo diverso .
ciao
valter

glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Wabeco F1210 - portapinze
il: January 27, 2018, 15:33
Cita:

Ciao Valter,
da quanto hai scritto avevo intuito che la tua fresatrice non poteva essere la F1210 e, conseguentemente, il modo di montare/smontare il cono porta pinze doveva essere diverso.
Il sistema adottato nella F1210 è un brevetto della Wabeco e, ripeto, non è facile da capire: anche io le prime volte ho sacripantato alquanto, ora che ho capito come si fa non ho problemi. Piccolo O.T. : perché hai fatto 3 post uno dietro l'altro invece di uno solo?
Ciao Lio,
La prima volta che ho dovuto smontare il codolo porta pinze MK2 ho dovuto forzare un po' con la chiave Allen: probabilmente il tuo MK2 non è stato montato nel giusto modo. Comunque, poiché la parte della vite a brugola con filetto M10x1,5 serve solo per trattenere il cono prima di bloccarlo mediante la chiave Allen in dotazione, penso che potresti provare a forzare un po', altrimenti, prima di forzare potresti provare ad inserire un cilindretto metallico nella testa della della vite M14x1 e, sfruttando l'inevitabile gioco vite/madrevite, dare qualche colpetto con martello di gomma su detto cilindretto in modo da allentare un po' il grippaggio del codolo. Tuttavia penso che, per come è costruito il sistema di blocco/sblocco, sia migliore il primo metodo cioè forzare lo svitamento con la chiave Allen.
Saluti, Giuseppe.
lio
Tornitore provetto
Posts: 215
Permalink
Post Re: Wabeco F1210 - portapinze
il: January 27, 2018, 19:45
Cita:

Giuseppe sto forzando non poco ma senza risultato
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Wabeco F1210 - portapinze
il: January 27, 2018, 20:32
Cita:

Ciao Lio,
potresti provare con la seconda alternativa che ti suggerivo, senza esagerare, poi riprova con la chiave Allen inserita in modo che tu possa manovrare il suo lato lungo in modo da avere più coppia torcente.
Auguri, Giuseppe.
valter
Tornitore provetto
Posts: 133
Permalink
Post Re: Wabeco F1210 - portapinze
il: January 28, 2018, 10:38
Cita:

ho inviato 3 post per errore, ero sicuro di non averlo inviato .
saluti
valter

lio
Tornitore provetto
Posts: 215
Permalink
Post Re: Wabeco F1210 - portapinze
il: January 28, 2018, 18:13
Cita:

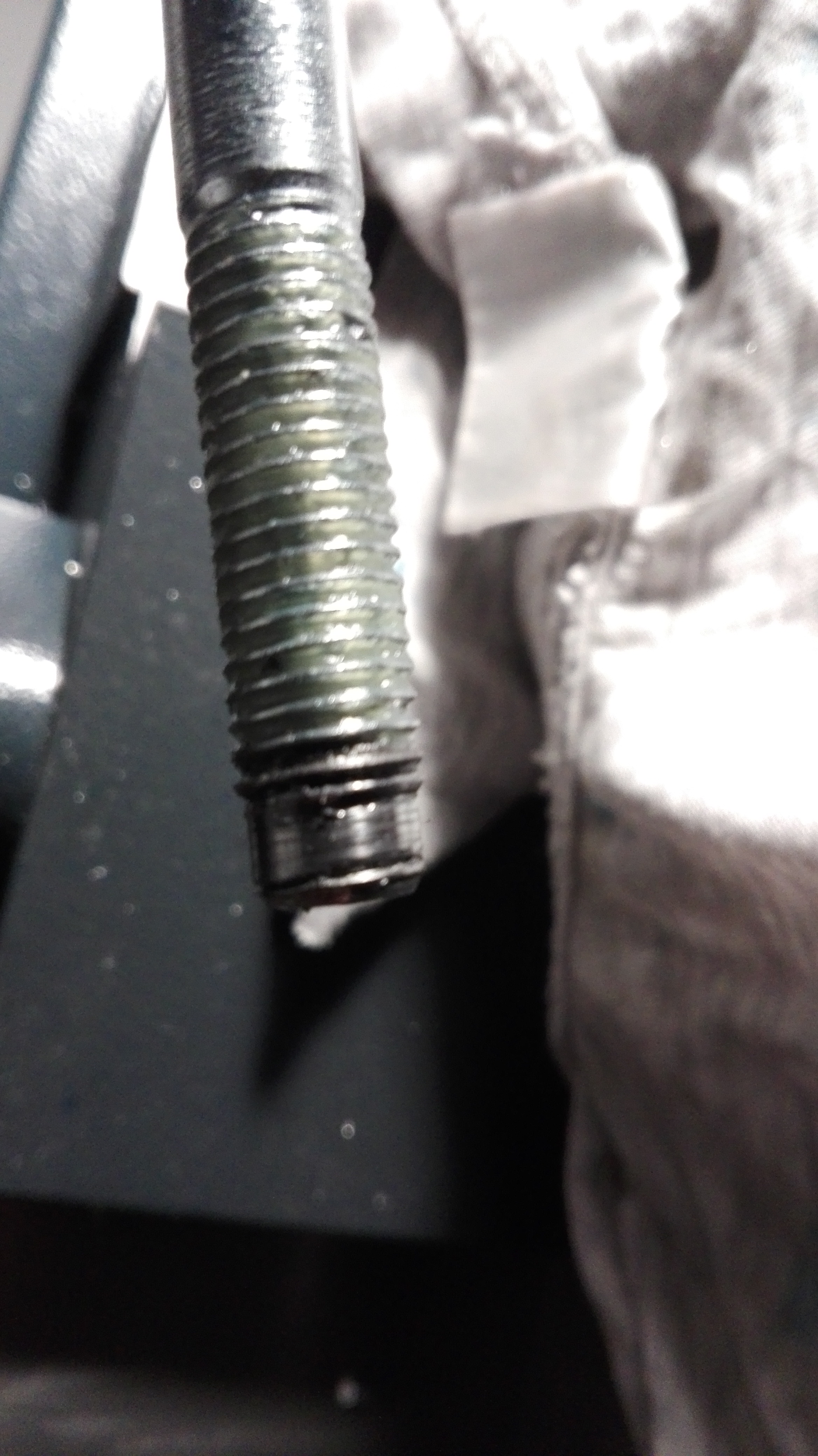

Giuseppe ho provato ancora una volta inserendo prima un tondino e battendoci su col martello di gomma per poi riprovare con la vite e la chiave Allen, ma evidentemente, nella foga di avere un risultato, ho esagerato nello stringere. Risultato, mi so pappato l'ultimo tratto di filettatura della vite di fissaggio, come si vede dalla foto, e il porta pinze è ancora là. Spero che almeno la Wabeco fornisca una nuova vite. Disperazione assoluta, ma possibile che non c'è modo di togliere quel maledetto porta pinze?
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Wabeco F1210 - portapinze
il: January 28, 2018, 20:21
Cita:

Ciao Lio,
la foto che hai postato credo sia quella della vite con doppia filettatura: quindi ti è rimasto incastrato il cono morse del porta pinze. Prova a fare così: monta una pinza che vada bene per serrare un fly-cutter e fallo lavorare su un pezzo di ferro qualsiasi (uno scarto), imposta una profondità di lavorazione di 2 o 3 decimi e avvia la fresa con velocità di rotazione ne bassa ne alta. La vite a doppia filettatura non deve essere montata: è sperabile che la sequenza di colpi che genera il fly-cutter riescano a smuovere il cono incastrato. Per il ricambio della vite non credo che ci saranno problemi, ma al limite te la puoi ricostruire partendo da una vite a brugola M10x1,5 lunga 140mm. sulla cui testa creerai in seguito il filetto M14x1.
Auguri, Giuseppe.
lio
Tornitore provetto
Posts: 215
Permalink
Post Re: Wabeco F1210 - portapinze
il: January 28, 2018, 20:53
Cita:

Perdona la mia ignoranza Giuseppe, ma cos’è un flyback? Forse un flycutter?
glob
Raffinato Tornitore
Posts: 1136
Permalink
Post Re: Wabeco F1210 - portapinze
il: January 29, 2018, 10:15
Cita:

Ciao Lio,
è che sto diventando vecchio :( .... volevo scrivere fly-cutter e invece mi sono inventato un nuovo attrezzo che "vola al contrario" 8O . Perdonami la svista che volevo correggere subito, ma ero già andato a letto :D ... Il resto del post è corretto: con un fly-cutter (coltello volante), praticamente usato come un piccolo martello, spero che tu riesca a sbloccare il cono Morse che si è incastrato nella sua sede. Se ti riesce, fammi sapere.
P.S. : ho provveduto a correggere l'errore!
Saluti, Giuseppe.
