Ciao a tutti.
Scusate ma sono sicuro che qualcuno mi dirà che nel forum se ne già parlato tanto, io non ho ancora le idee ben chiare sulla tavola a dividere. La mia domanda è la seguente: ma esattamente a cosa serve e che cosa si può fare con la tavola a dividere, se qualcuno mi può rispondere in modo molto semplice, le sarei molto grato. Altra cosa chiedo a Rick non sarebbe comodo avere un video corso su tale tavola a dividere.
Ciao.
Luciano

Ciao Berto

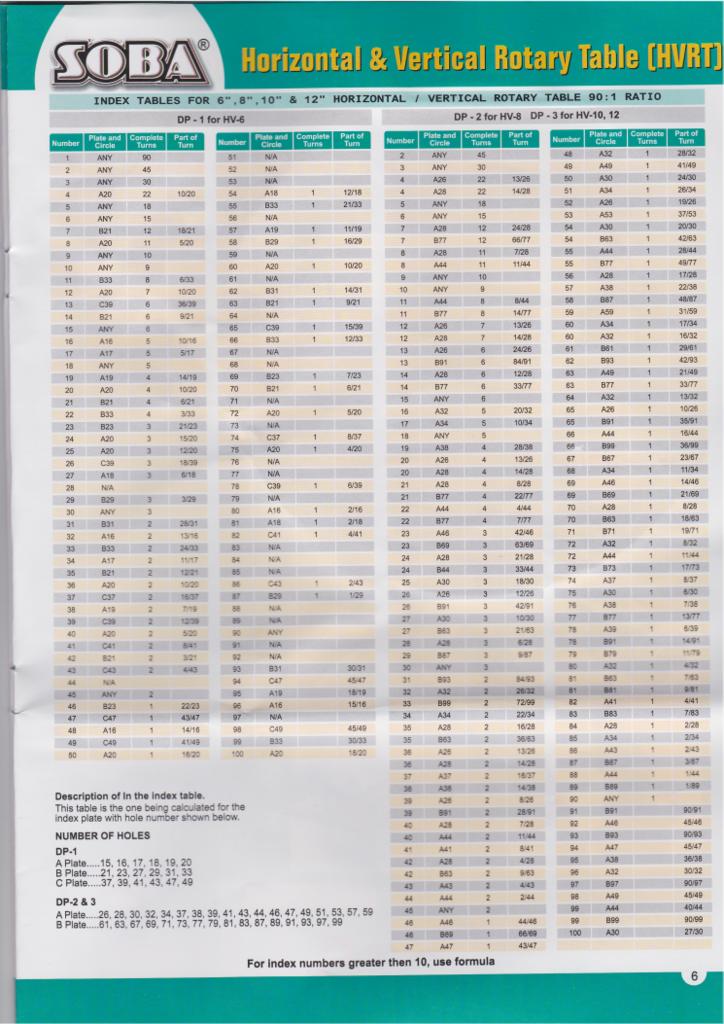

non sono riuscito ad inviarti la mail con allegato il manuale della mia tavola a dividere per cui ti posto qui la pagina 7 dove trovi la tabella delle divisioni possibili con i tre dischi (A, B e C) in dotazione alla tavola. La mia tavola è il mod. HV-6, per cui la tabella a cui devi fare riferimento è quella contrassegnata DP-1 for HV-6. Come vedi nella prima colonna è indicato il numero delle divisioni, a fianco il Disco e la corona di fori da utilizzare. Nella terza colonna il numero delle rotazioni complete per ogni divisione e nell'ultima i fori da aggiungere ad ogni rotazione. Ovviamente se in corrispondenza della divisione prescelta trovi la scritta "ANY" questa non è possibile

Es. Se vogliamo dividere una circonferenza in 14 divisioni cerchiamo il numero 14 nella prima colonna, di fianco troveremo B21 che vuol dire che dovremo utilizzare il disco "B" e la corona di fori contrassegnata 21. Per ognuna delle 14 divisioni dovremo fare 6 rotazioni complete della manovella più 9 fori dei 21 della corona (nel contare i fori non si considera quello in cui si trova il perno dell'indice).

Ti rammento che la mia tavola ha un rapporto di 1:90 per cui se vuoi utilizzare questa tabella anche la tua deve avere questo rapporto.

Ciao Franco

Ciao Luciano
una tavola a dividere serve principalmente per fare delle divisioni precise su una circonferenza mediante la selezione di settori che si individuano con l'ausilio dei dischi divisori, tralasciando l'uso del goniometro riportato sul fianco della tavola il cui uso non garantirebbe la stessa precisione e ripetitibilità delle divisioni. L'esempio più semplice è l'esecuzione di una ruota dentata. Tramite la tavola appunto, corredata degli opportuni accessori (dischi divisori ed eventuale contropunta per il sostegno del pezzo da lavorare se questo ha uno sbalzo considerevole), è possibile tagliare con precisione i denti della ruota dentata, certi che questi siano tutti equidistanti. Dunque trova utilizzo in tutti quei lavori per i quali è necessario suddividere una circonferenza in parti uguali. Una tavola a dividere, in quanto ruotante, trova applicazione anche per l'esecuzione di fresature raggiate o complete circonferenze (es. fori da eseguire con la fresatrice), posizionando il pezzo da fresare su una piattaforma (autocentrante o a griffe indipendenti) oppure direttamente fissata alla tavola stessa.

Ciao Franco

Cita da: Berto il March 16, 2018, 20:04
allora non mi serve, pensavo piu semplicemente servisse per avere divisioni con riferimenti nei fori dei dischi, ad esempio una semplice divisione per 5 fai corrispondere i 5 fori

Per fare queste divisioni hai bisogno di un divisore con disco per divisioni dirette. Dovresti quindi disingaggiare la vite costruirti un disco divisore da fissare alla tavola. Un buon sistema potrebbe essere anche quello di forare la flangia del mandrino radialmente. Anche se la divisione per 5 è abbastanza particolare e ti costringerebbe ad un divisore diretto con 60 fori.

Ciao,
Luca
