Devo iniziare con dei ringraziamenti ad un amico, anche lui di EBG, mi ha omaggiato di 2 righe magnetiche fervi che solo oggi ho iniziato a piazzare sulla mia fresatrice.
E' un lavoro che va fatto con doverosa calma, pensare agli staffaggi, ai ripari e possibilmente a tutte le cose che potrebbero farti rifare tutto da capo.
Ogni riga è composta da 2 parti, la riga e la parte elettronica. La parte elettronica è una scatoletta al cui interno scorre la riga e dal cui corpo esce un cavo con un connettore microUSB che andrà collegato al display. Tutto questo panigirico per evidenziare come una possibile criticità fissare lo scatolotto con l'elettronica ed il filo alla parte mobile della tavola a croce.
Lo scorrimento ripetuto del cavo lo porterà, alla lunga, a rompersi.
Sull'asse delle X nessun problema il fissaggio avviene naturalmente come desiderato, con l'asse delle y le cose si complicano il fissaggio naturale è esattamente all'opposto del desiderato.
Nella foto 6 relativa all'asse y vi mostro come ho risolto la cosa. Ho utilizzato dei bloccheti di alluminio per ricavare nuove staffe di fissaggio, gli attacchi originali non li ho utilizzati poichè allontanavano troppo la riga dalla parete di fissaggio.
L'immagine n. 2 mostra come con le nuove staffe la distanza tra la riga e la parete è esattamente quella necessaria affinchè l'elettronica sia a contatto della parete stessa.
L'immagine n.4 mostra l'asse X terminato anche con il riparo antitrucioli, ad un esame attento noterete che è stato costruito con 2 pezzi di alluminio uniti con 4 viti, se vi chiedete il perchè la risposta sta nella mia naturale pigrizia, non avevo un angolare di alluminio lungo, non avevo voglia di uscire per andarlo ad acquistare ma dal bidone spuntavano 3 pezzi di alluminio recuperati dalle modanature di un vecchio mobile della sala dei miei genitori (non butto via proprio niente...).
Un particolare dell'ultima foto, il riparo ha una scanalatura nel quale scorre il cursore che sposta la riga, mentre l'elettronica rimane ferma.
Per evitare l'ingresso di trucioli dalla scanalatura sono state incollate 2 striscioline di finta pelle che si aprono solo al passaggio del cursore e si richiudono subito dopo.

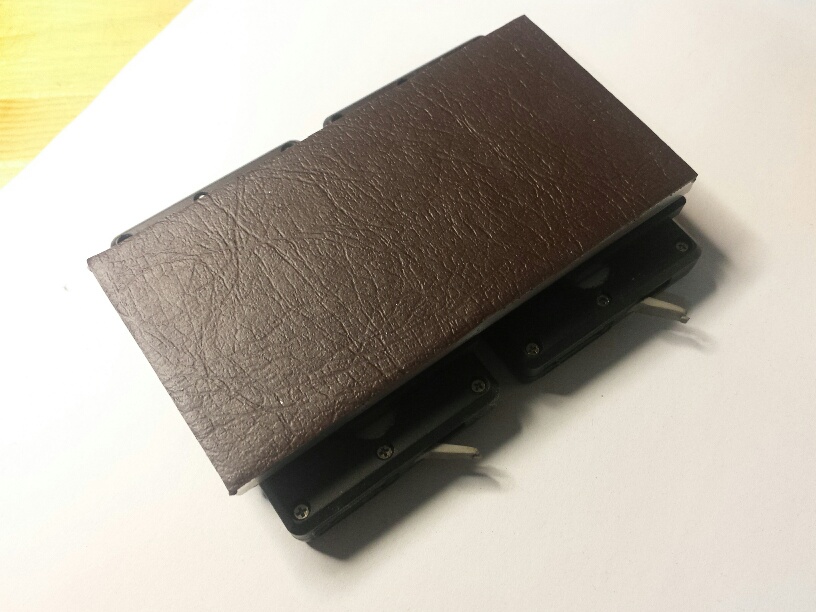

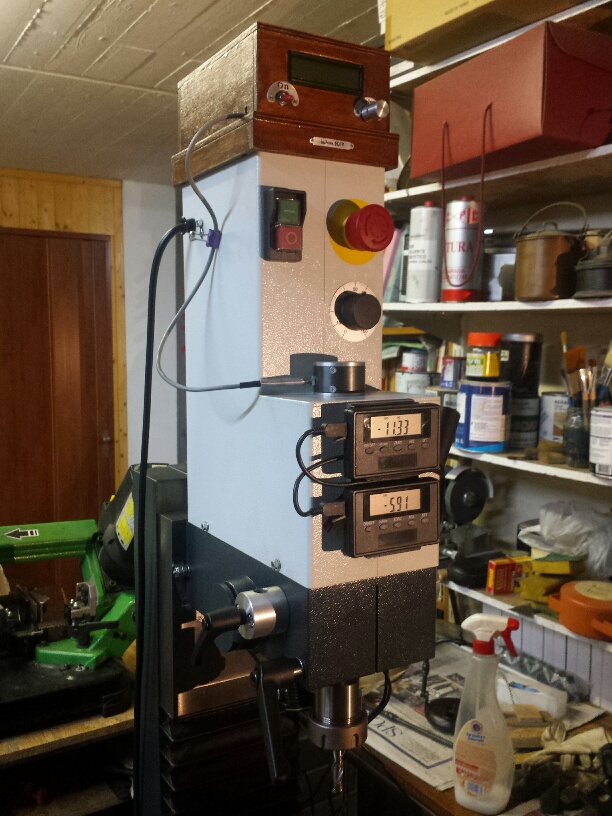

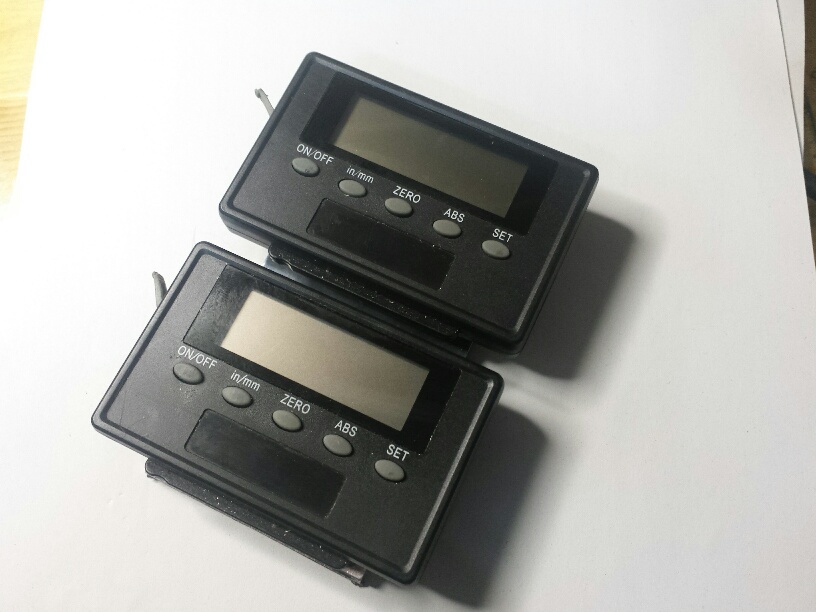

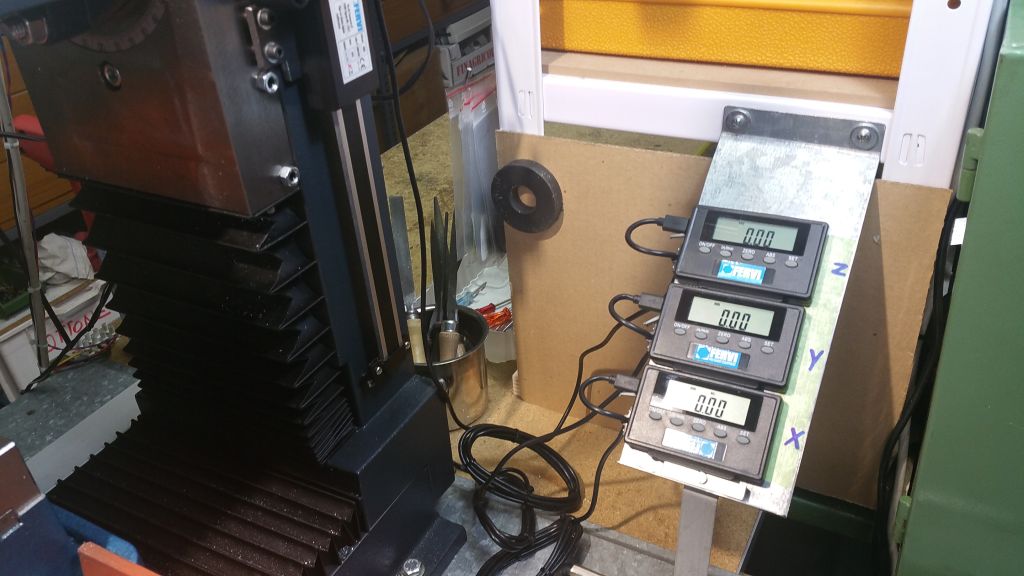

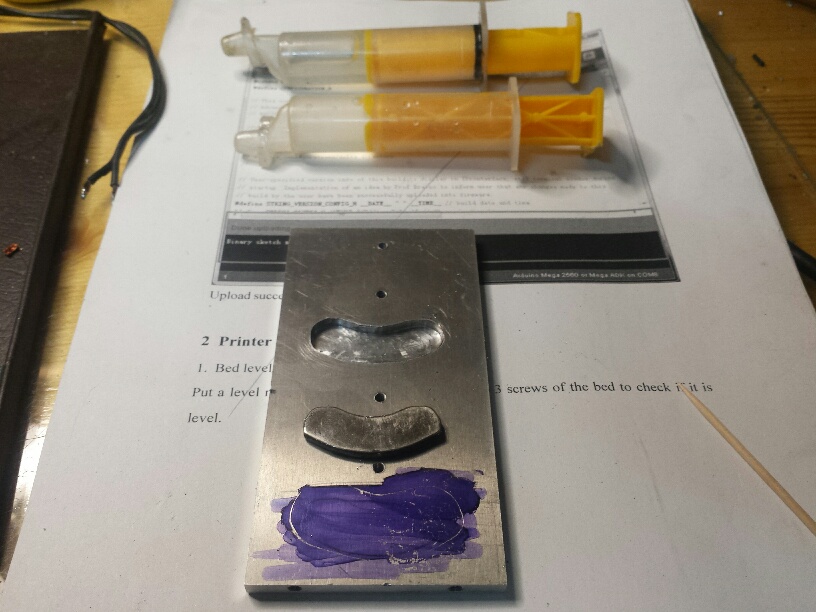

Il prossimo passo sarà di sistemare i display, non appena l'avrò fatto ve lo mostrerò.
Ancora un grazie all'amico che mi ha permesso di migliorare la mia Wabeco e la mia vita da truciolatore.
Alla prossima puntata.

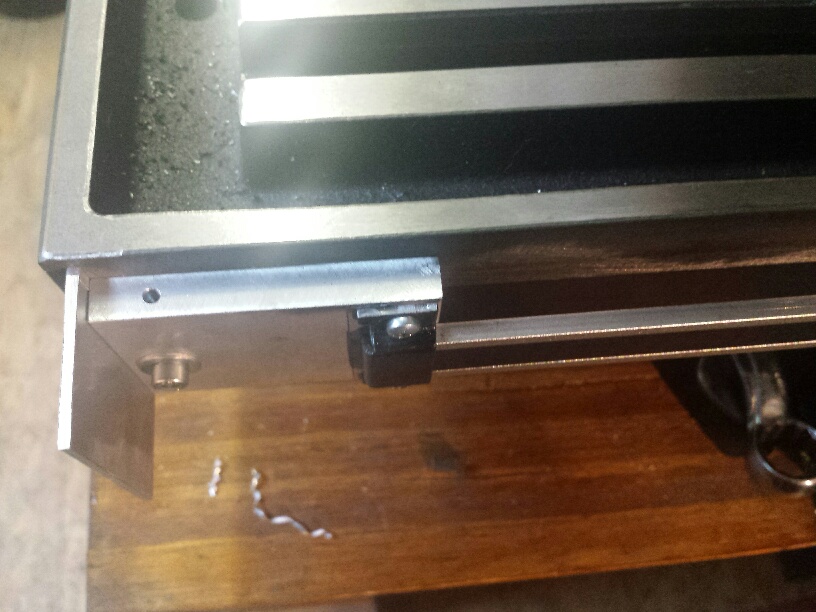

1) Fissaggi laterali asse x

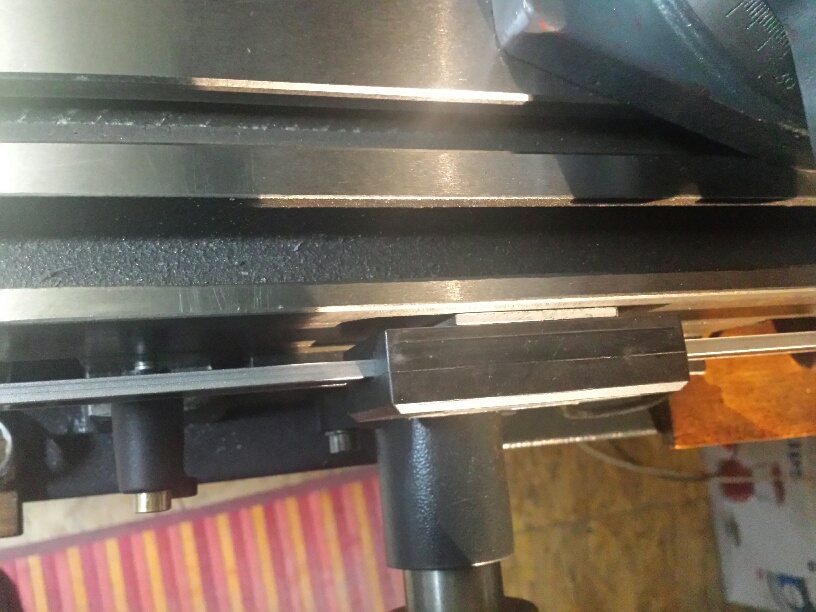

2) Fissaggio elettroni casse x

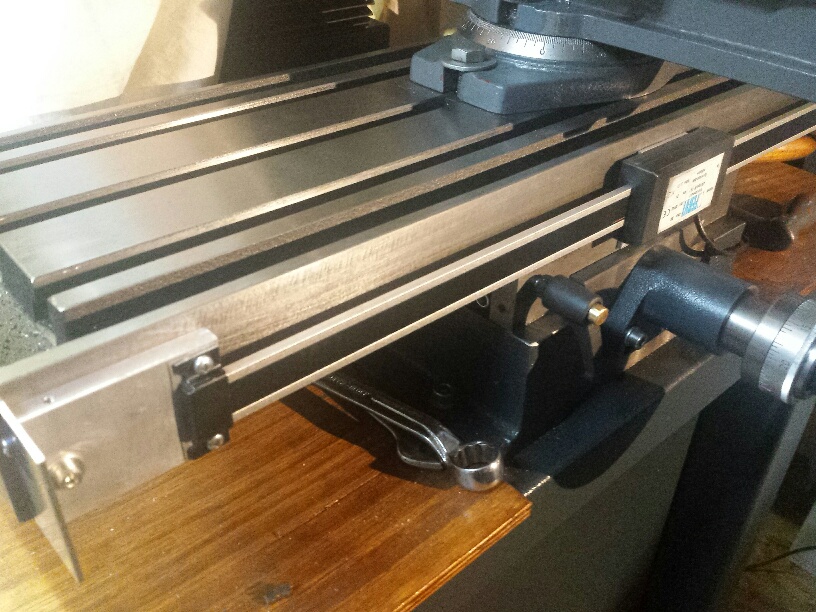

3) Vista d'insieme senza riparo

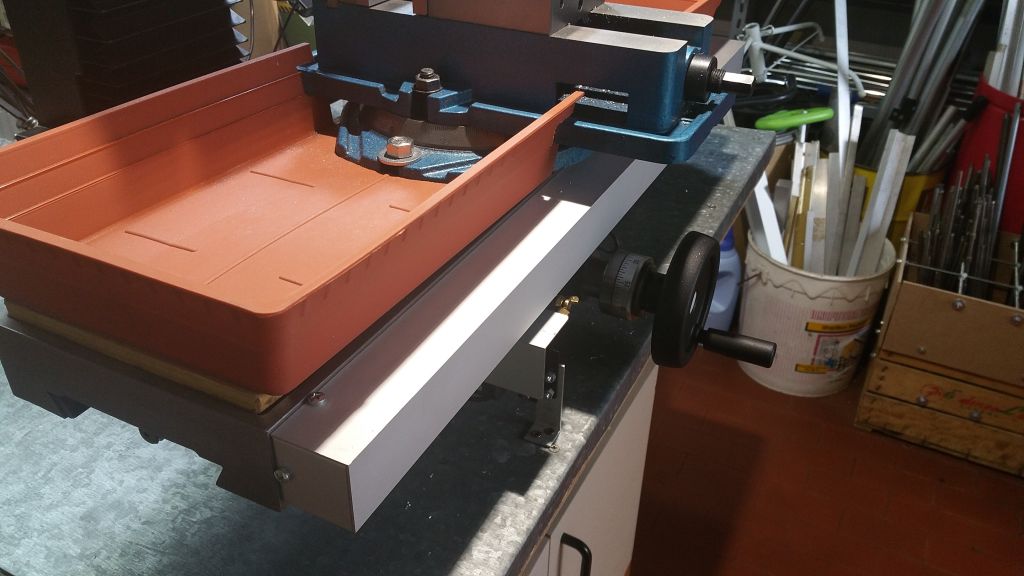

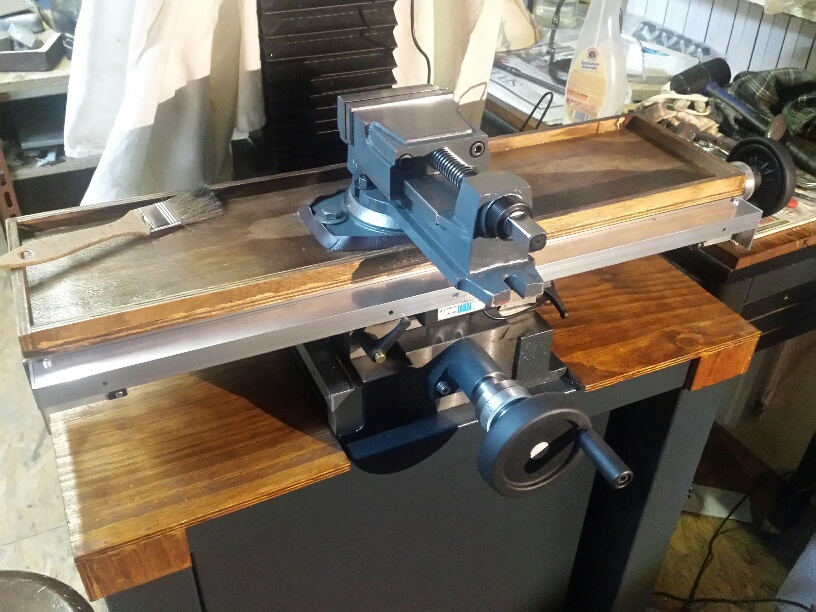

4) come 3 ma con riparo montato

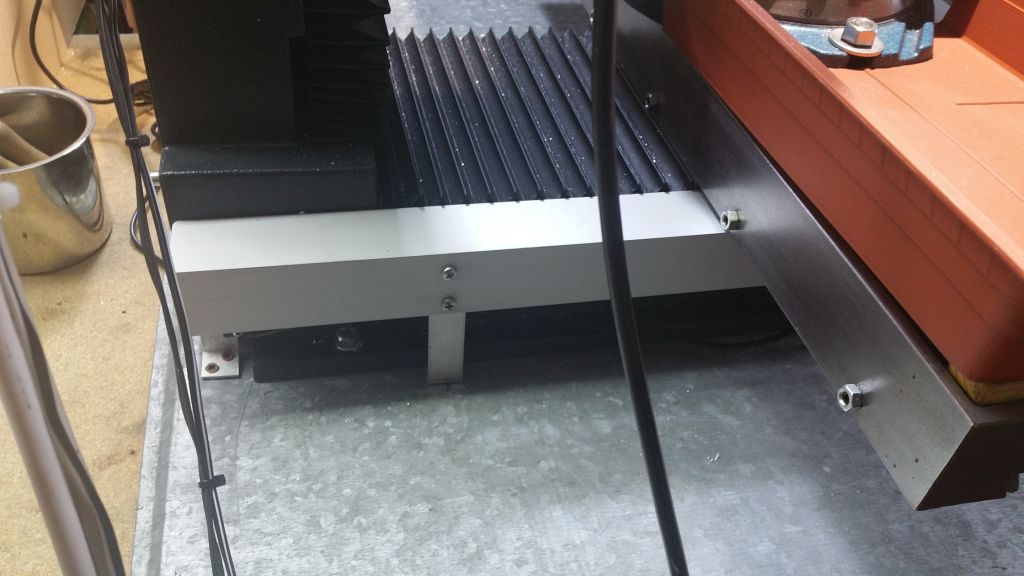

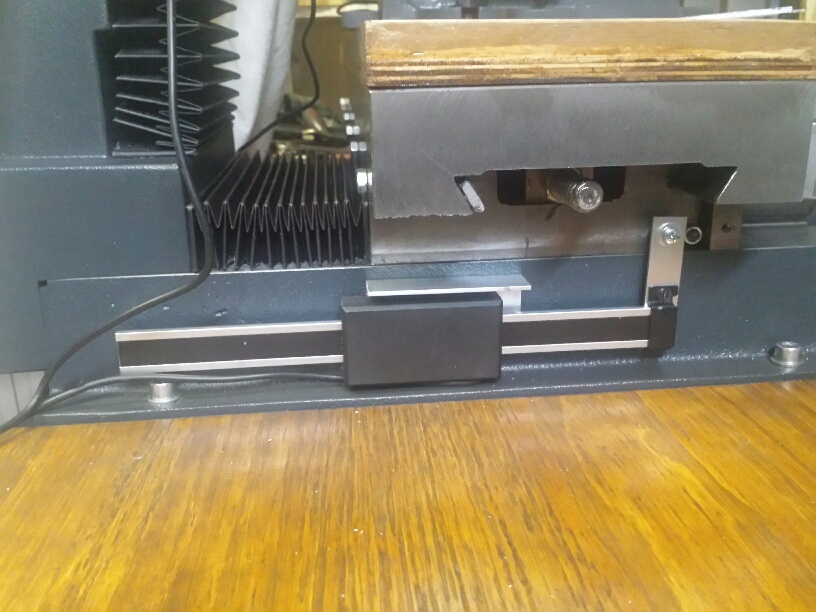

5) Fissaggio asse y

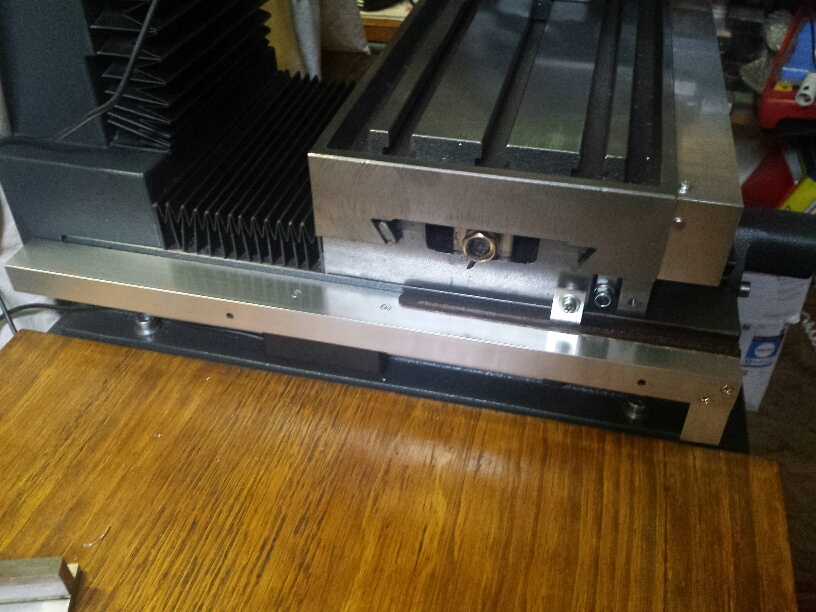

6) com 5 con riparo montato

ciao a tutti
mario

Ciao Mario
Veramente una cosa stupenda, non sapevo di quelle righe magnetiche, pure io ho la stessa fresatrice e sicuramente replicherò la tu idea, bravissimo.
Ciao.
Luciano

sei forte Mario e poi ti dirò a me l'emmental piace tanto
ciao Luciano

Ultima immagine
