Autore Argomentoerrore conicità in tornitura
lio
Tornitore provetto
Posts: 215
Permalink
Post errore conicità in tornitura
il: March 26, 2018, 12:09
Cita:

Salve a tutti,

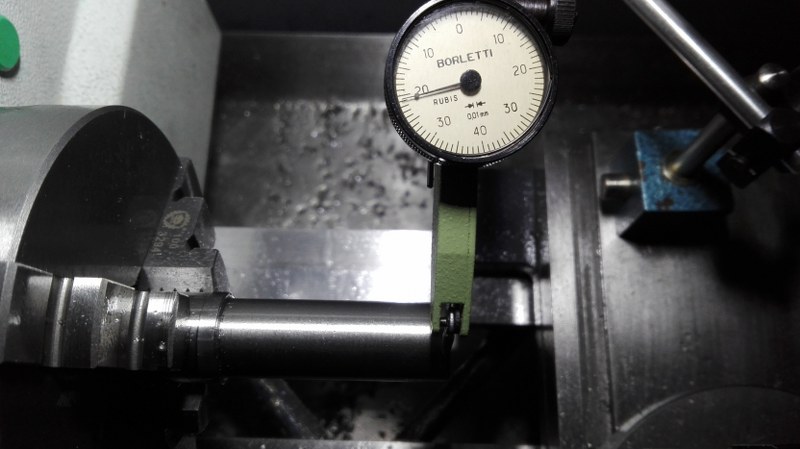

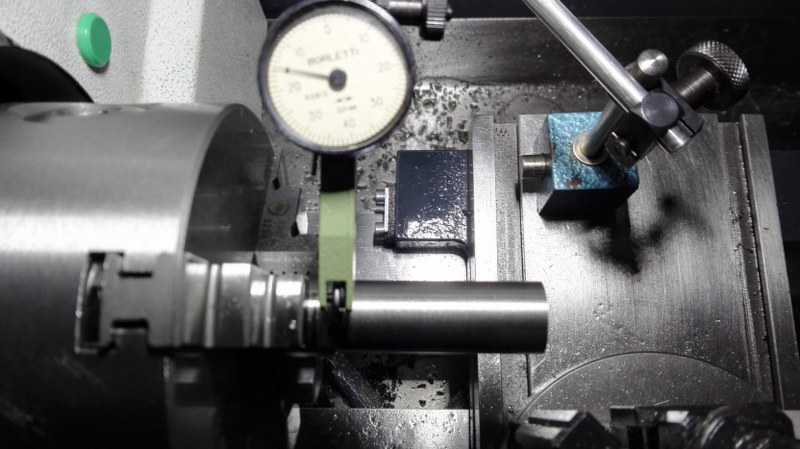

vorrei sottoporvi un problema che ho riscontrato l'altro giorno sul mio tornio. Tornendo, con avanzamento automatico, una barra C40 da 20mm ho purtroppo riscontrato una conicità di circa 5''. Come si può vedere dai video allegati nelle misurazioni del centraggio del mandrino e della flangia leggo un errore di circa 2"; è questo che porta alla conicità? Se è così come devo procedere per eliminare l'errore? Per completezza va anche detto che qualche giorno fa ho pulito il tornio smontando anche le griffe del mandrino per cui ho pensato potesse dipendere da un montaggio scorretto delle stesse. Ho provato e riprovato più volte a montarle seguendo anche i vari suggerimenti trovati sul forum, ma il problema rimane. Oggi proverò a fare un'altra misurazione come da ultima immagine, vi comunicherò i risultati.
Datemi un suggerimento, grazie

qui i video

Desmo24
Raffinato Tornitore
Posts: 777
Permalink
Post Re: errore conicità in tornitura
il: March 26, 2018, 13:26
Cita:

Ciao lio
dalle foto escluderei che possa dipendere dalla flessione del pezzo dovuta allo sbalzo, in quanto mi sembra un diametro discreto (direi almeno 12 mm, se la tornitura effettuata è come dici 20 mm). Sarebbe interessante conoscere la profondità di passata che hai utilizzato e la forma dell'utensile. L'eccentricità del mandrino misurata come nel disegno non influisce su una tornitura cilindricca, in quanto il risultato è sempre un cilindro perfetto, semmai la parte tornita sarà fuori asse rispetto a quello del pezzo preso tra le griffe del valore misurato sul mandrino, ma non produrrà certo una conicità. Diverso è se poni il comparatore sulla faccia del mandrino e rilevi un valore non omogeneo (il mandrino sbandiera). Se così fosse potrebbe essere dovuto a delle impurità (un piccolo truciolo per esempio) che quando hai rimontato il mandrino dopo la pulizia si è interposto tra la flangia ed il mandrino stesso provocandone il disallineamento (basta veramente poco), oppure il mandrino non è serrato in maniera omogenea contro la sua flangia. Facci sapere

Ciao Franco
lio
Tornitore provetto
Posts: 215
Permalink
Post Re: errore conicità in tornitura
il: March 26, 2018, 15:17
Cita:

Ciao Franco,

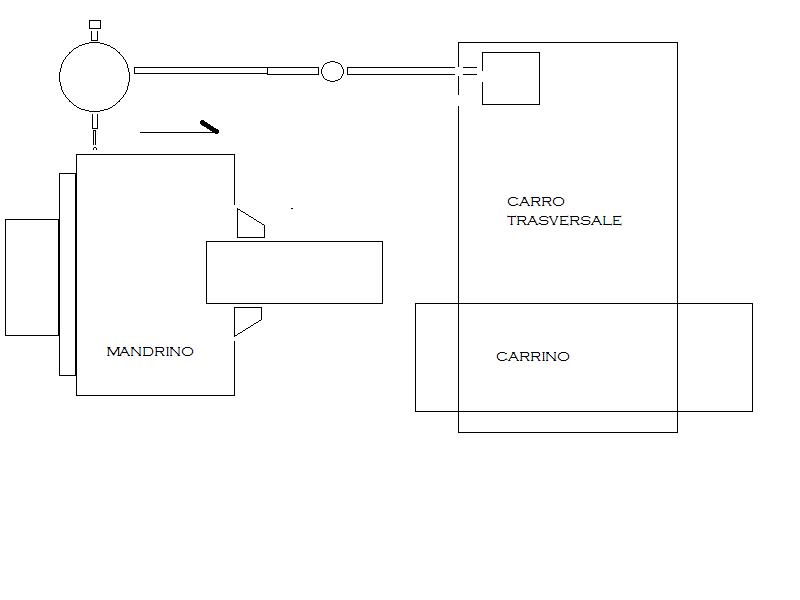

quanto ho rappresentato nel disegno vorrebbe misurare l’eventuale fuori asse del mandrino rispetto al tornio, un allontanamento dall’utensile all’altezzo dello sbalzo. Tale inclinazione dovrebbe, a mio avviso, portare proprio ad una conicità della tornitura determinando un’asportazione maggiore verso le griffe è minore verso lo sbalzo. Ho detto una castroneria?

Lio
lio
Tornitore provetto
Posts: 215
Permalink
Post Re: errore conicità in tornitura
il: March 26, 2018, 17:59
Cita:

Franco ho fatto una misurazione ponendo il comparatore sulla faccia del mandrino ed ho letto una differenza di 10" tra la griffa interna ed esterna. Quindi il mandrino sbandiera verso l'operatore, come posso correggere?
Rick
Amministratore
Posts: 2054
Permalink
Post Re: errore conicità in tornitura
il: March 26, 2018, 19:08
Cita:

Ciao Lio, lascia perdere la piattaforma autocentrante che di norma ha sempre errori più o meno elevati.
Se vuoi fare una misura, vedi il fuso del mandrino del tuo tornio che è la parte in cui è ricavato il passaggio barra e metti un "tastatore" dove c'è la sede conica per la punta della testa motrice. Li devi avere una lettura sotto a 1/100 mm.
Poi mettila sul mandrino vero e proprio che è la parte piatta dove monti la piattaforma autocentrante e devi avere una lettura dello stesso livello di precisione.
Poi se vuoi fare una tornitura cilindrica con alta precisione lavora tra le punte con brida e menabrida dopo aver tarato l'allineamento del toppo mobile o controtesta del tuo tornio, con una barra atta allo scopo e dicci le risultanze.
Ciao
Rick.
lio
Tornitore provetto
Posts: 215
Permalink
Post Re: errore conicità in tornitura
il: March 26, 2018, 19:44
Cita:

ciao Riccardo, ho fatto una prova di tornitura con la contropunta su un pezzo da 17mm, lungo in totalre 110mm tornito per 60mm dalle griffe non ho nessuna conicità. A questo punto qual'è il problema? Non capisco come mai tornendo a sbalzo un diametro uguale di 17mm sporgente dalle griffe per 50mm ottengo una conicità di 5", siamo su uno sbalzo pari 3 diametri?
lio
Tornitore provetto
Posts: 215
Permalink
Post Re: errore conicità in tornitura
il: March 26, 2018, 19:47
Cita:

scusa Rick ma per fare le misurazioni che dici devo smontare l'autocentrante?
Rick
Amministratore
Posts: 2054
Permalink
Post Re: errore conicità in tornitura
il: March 26, 2018, 19:47
Cita:

Azzardo: le griffe della tua piattaforma tengono la barra in maniera non parallela all'asse di rotazione. Nota: non ho detto eccentrica, ma non parallela. Questo da luogo ad un cono.
Ciao.
Rick
Amministratore
Posts: 2054
Permalink
Post Re: errore conicità in tornitura
il: March 26, 2018, 19:48
Cita:

Cita da: lio il March 26, 2018, 19:47
scusa Rick ma per fare le misurazioni che dici devo smontare l'autocentrante?

Certo! :-)

Ciao.
lio
Tornitore provetto
Posts: 215
Permalink
Post Re: errore conicità in tornitura
il: March 26, 2018, 19:59
Cita:

per controllare se il problema è legato alle griffe che faccio?
