Autore Argomentoerrore conicità in tornitura
LucaP10
Raffinato Tornitore
Posts: 389
Permalink
Post Re: errore conicità in tornitura
il: March 26, 2018, 21:00
Cita:

Potresti fare una prova: chiudi il pezzo nel mandrino appoggia il comparatore verso la fine del pezzo a sbalzo e prova a spingerlo un poco a mano... noterai uno scostamento ovviamente per via della flessione del pezzo. Lasciata la spinta però la lancetta dovrebbe tornare alla posizione di partenza. Se invece cambia posizione probabilmente le griffe non chiudono bene o hanno gioco. Di conseguenza in tornitura perdi il parallelismo. Ho detto la mia :D

Ciao,
Luca
lio
Tornitore provetto
Posts: 215
Permalink
Post Re: errore conicità in tornitura
il: March 26, 2018, 23:21
Cita:

ok Luca, ma ciò non spiega come mai la conicità del pezzo tornito va a restringersi in prossimità delle griffe e non dell'estremo a sbalzo, dovrebbe essere il contrario, o sbaglio?
Rick
Amministratore
Posts: 2054
Permalink
Post Re: errore conicità in tornitura
il: March 27, 2018, 09:27
Cita:

Perchè non prendi una barra trafilata di cui hai certezza della cilindricità, la metti sull'autocentrante fermo, e poi ti sposti assialmente con il comparatore e vedi se è parallela alle guide del carro oppure no? Potrebbe essere una indicazione.
Ma alla fine di tutto questo discorso, vorrei rimarcare che se voglio essere certo di una tornitura cilindrica più precisa possibile, tolgo l'autocentrante e faccio una tornitura fra le punte. Certo in caso mi serva davvero. Ricordiamoci che la ricerca della precisione fine a se stessa è un esercizio utile solo a noi stessi. Però è giusto conoscere i limiti della propria attrezzatura per spingerla al di la dei limiti, come dicevo prima SOLO però quando debba veramente servire nella lavorazione, altrimenti è perdita di tempo e fonte di frustrazioni :-)

Ciao :-)

Rick.
Desmo24
Raffinato Tornitore
Posts: 777
Permalink
Post Re: errore conicità in tornitura
il: March 27, 2018, 11:11
Cita:

Ciao lio

se il pezzo flette la parte più sottile del cono ti risulta proprio in prossimità del mandrino perchè la spinta generata dall'utensile fa allontanare il pezzo asportando meno materiale di quello impostato come profondità di passata, man mano che ci si avvicina al mandrino il pezzo diviene più rigido e l'utensile asporta più materiale. Se invece hai un errore di parallelismo avrai una tornitura conica con la rastrematura verso il mandrino o verso la contropunta a seconda che il disallineamento vada in crescendo o in diminuzione verso la contropunta.
Poi come dice Rick se vuoi una tornitura cilindrica più precisa possibile devi farla tra le punte (certo di avere la controtesta perfettamente in asse con la liena mandrino). Comunque 5 centesimi su 20 mm per me sono una differenza fastidiosa e talvolta anche importante. Rifai una prova di tornitura simile a quella che hai misurato ma con un pezzo più grosso (diciamo 20/25 mm di diametro). Se è un problema del tornio ritroverai lo stesso valore di conicità, altrimenti è flessione del pezzo.
Ciao Franco
Bricola
Tornitore provetto
Posts: 223
Permalink
Post Re: errore conicità in tornitura
il: March 27, 2018, 12:14
Cita:

Oppure controlli con il comparatore il pezzo appena tornito a sbalzo, facendolo scorrere il carro, ma con il tastatore nella stessa posizione dell'utensile, ovvero misurando lo scostamento orizzontale. Se il pezzo, pur essendo conico, non provoca scostamenti del comparatore significa che hai un errore di parallelismo del movimento del carro (guide) rispetto all'asse di rotazione del tornio. Se invece il comparatore ti rileva l'effettiva conicità si tratta di un cedimento durante la tornitura (flessione, presa precaria, ecc...)
lio
Tornitore provetto
Posts: 215
Permalink
Post Re: errore conicità in tornitura
il: March 27, 2018, 13:00
Cita:

Grazie amici per i vostri consigli che metterò sicuramente in atto non appena mi verrà consegnata la barra da 20mm, lunga 300mm, in trafilato rettificata che ho acquistato. Un solo chiarimento, il tastatore lo devo mettere in linea con l'asse del pezzo ( poggiandolo sull'apice o sul suo lato?), e poi scorrere con il carro lungo la sua lunghezza in modo da controllare il parallelismo?

Bricola
Tornitore provetto
Posts: 223
Permalink
Post Re: errore conicità in tornitura
il: March 27, 2018, 13:53
Cita:

Il tastatore deve riprodurre la posizione ed il percorso dell'utensile.
lio
Tornitore provetto
Posts: 215
Permalink
Post Re: errore conicità in tornitura
il: March 27, 2018, 14:36
Cita:

Trasversale rispetto al pezzo a tastare la superficie superiore giusto?
Bricola
Tornitore provetto
Posts: 223
Permalink
Post Re: errore conicità in tornitura
il: March 27, 2018, 15:11
Cita:

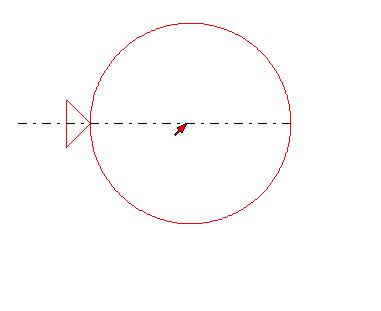

Perché deve tastare la superficie superiore?
L'utensile lavora lateralmente , in mezzeria, no? Quindi il tastatore deve rilevare gli scostamenti laterali in mezzeria.

lio
Tornitore provetto
Posts: 215
Permalink
Post Re: errore conicità in tornitura
il: March 27, 2018, 17:05
Cita:

Si perfetto, grazie
