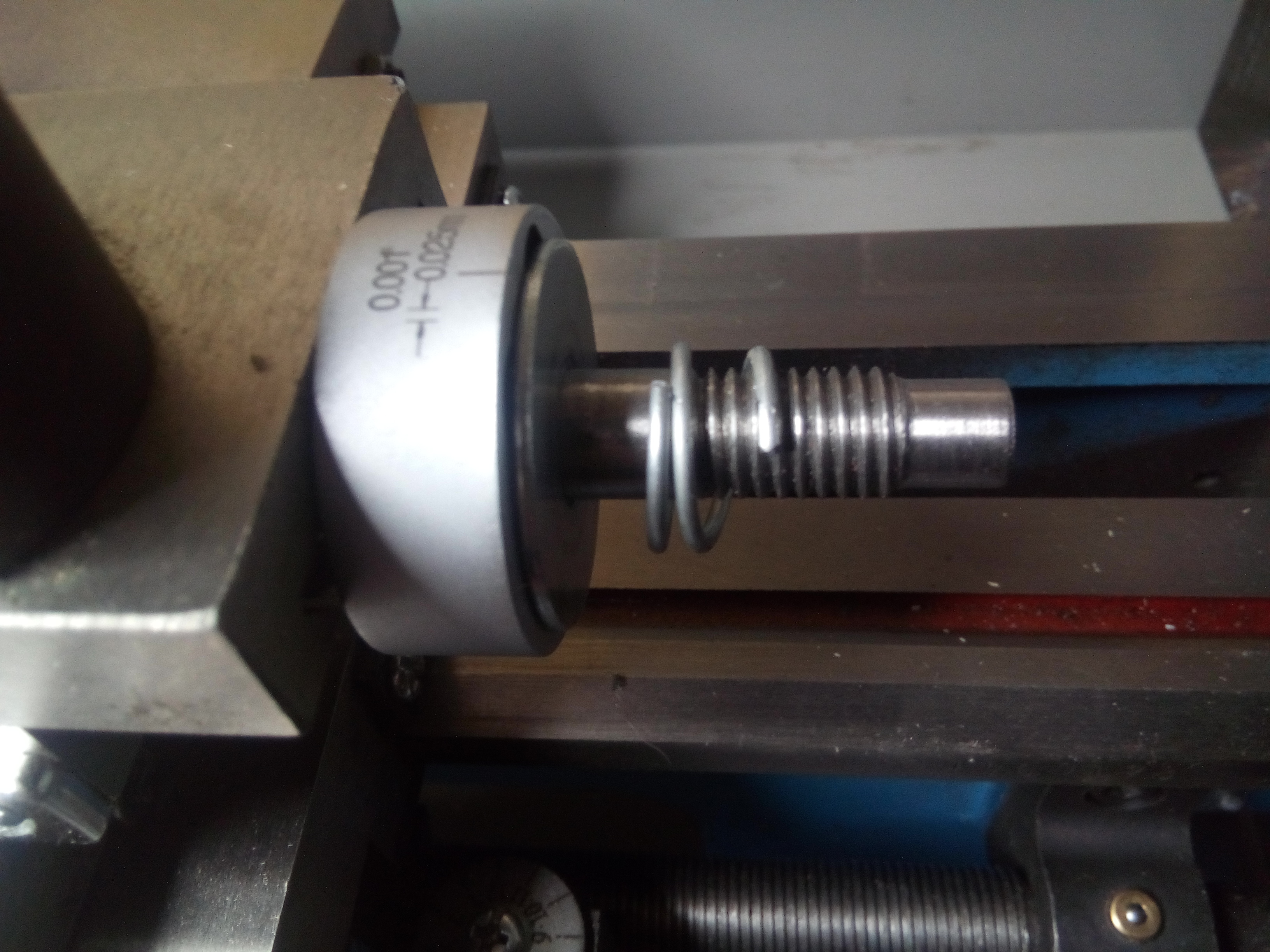

Intanto inserisco un'altra foto per comprendere meglio la soluzione e dopo il video. A proposito del video, siccome sono già stato bacchettato da Rick , non ho capito se devo usare l'icona YouTube o meno

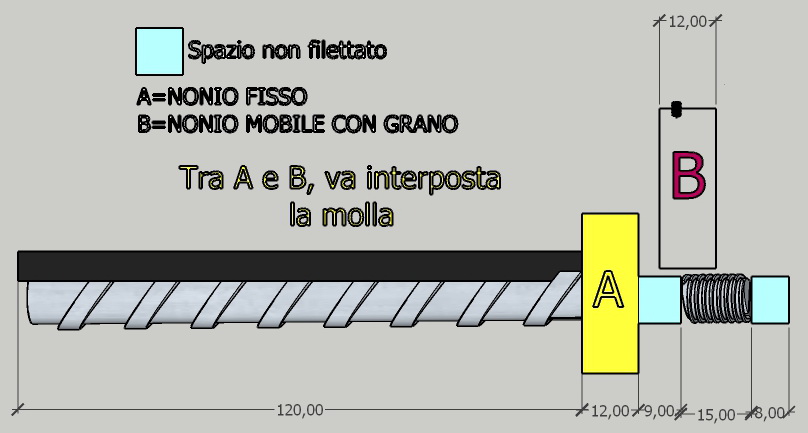

Comunque, la molla va interposta tra il nonio fisso e quello mobile! Funzionalità garantita. Dopo l'inserimento del video, spiegherò gli aggiornamenti.
Stay tuned

Considerazioni:
nel video si vede benissimo che il tutto funziona egregiamente. Qualche frazione di centesimo è dovuto alla "precaria" molla interposta su un lato liscio che "striscia" su una rondella e l'altra, purtroppo, va sulla parte filettata. Per risolvere il problema definitivamente, ci sono tante opzioni, tipo, il nonio, in figura, contrassegnata come lettera "A", potrebbe essere in parte cavata in modo da alloggiare la molla cosicchè i 2 noni siano vicini e la molla sarebbe nascosta; un'altra opzione sarebbe di creare la stessa vite ma lasciando più spazio "non filettato" in modo che si possa interporre la molla ma che rientrerebbe, questa volta, in una cavità del nonio "B" e, ovviamente, il grano andrebbe spostato verso la fine del nonio stesso, altrimenti intereferirebbe con la molla. Insomma, c'è da spaziare con la fantasia ma alla fine ciò che conta, è che questo backlash, qui, verrebbe ELIMINATO!
La molla che ho usato, dimensionata per lo spazio a disposizione, è critica. Va dimensionata sia in lunghezza che in ampiezza e forza. Faccio vari esperimenti perchè stamane ne ho comprate diverse con forze, dimensioni ed ampiezze diverse. Comunque la prima che ho usato, funziona bene, anche essendo "leggera" e il mio sistema riesce a spostare il tutto
Attendo ulteriori suggerimenti e/o prove
A presto.
Marco.

Ho lo stesso problema sul ceriani 203 vecchio di 30 anni, speriamo che si possa risolvere allo stesso modo

Normalmente si mette uno spessore preciso (tipo una rondella) che compensi il gioco sul volantino pur lasciando che il tutto sia libero (due tre centesimi di gioco praticamente non li percepisci eppure nulla tocca). Ma non ha nulla a che vedere con il backlash che è il gioco vite madrevite. Quest'ultimo non lo puoi compensare, non credo abbia nemmeno senso farlo con una molla, se non per promuovere ancor maggiormente un consumo di vite e chiocciola che avrebbero maggior attrito. A questo punto, se permetti, tira il lardone e rendi il carro duro se vuoi irrigidire la macchina in tornitura, promuoveresti il consumo della vite ma avrebbe un senso pratico. Se ho ben capito la tua intenzione. Io ti consiglio di togliere quella molla perchè è inutile spingere il carro in quel modo quando puoi ottenere lo stesso risultato con uno spessore che sfiori. Ripeto: a lungo andare promuoveresti un consumo su delle chiocciole già piccole (già gli sforzi in tornitura te le rovineranno molto presto), quindi concentrati a tornire uno spessore preciso che non strisci e che lasci il giusto gioco. Da quel che vedo sul comparatore le tue viti non hanno backlash, sono praticamente nuove, quella molla non eviterebbe il gioco sulla rotazione del volantino se avessero gioco vite e madrevite.

Ciao,
Luca

La doppia chiocciola immagino sia una chiocciola registrabile che vai a riprendere man mano che si consuma, allargandola. Perfetto... questo ha senso. Ma il tuo non è backlash le tue viti non ne hanno da quanto si può vedere dal comparatore.

Ciao,
Luca
