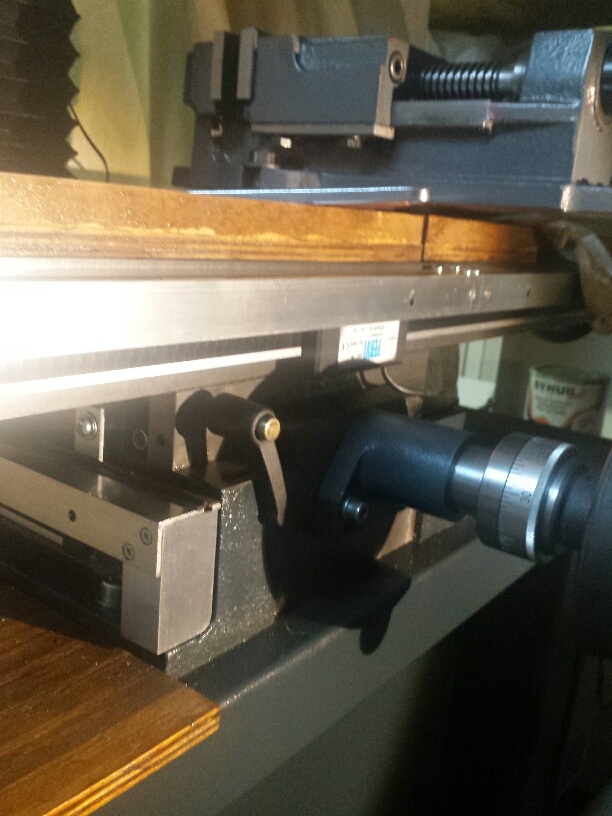

Non so quanti di voi, possessori di questa fresatrice, nel corso dell'uso abbiano rotto la manopola di bloccaggio asse X.
Io quasi subito, non mi sono accorto che la parte lunga della maniglia può interferire ed agganciarsi al basamento quando si movimenta l'asse Y.
Ho sentito un TAC e le parti della maniglietta, molla compresa, si sono sparse per il pavimento.

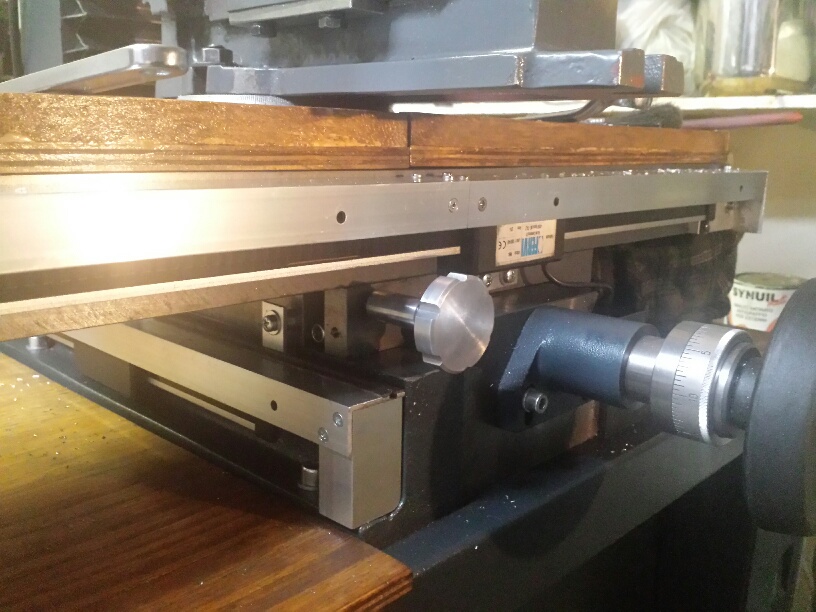

In un primo tempo ho riparato l'originale, mantenendo l'inconveniente, oggi ho risolto con una nuova manopola eliminando il problema.

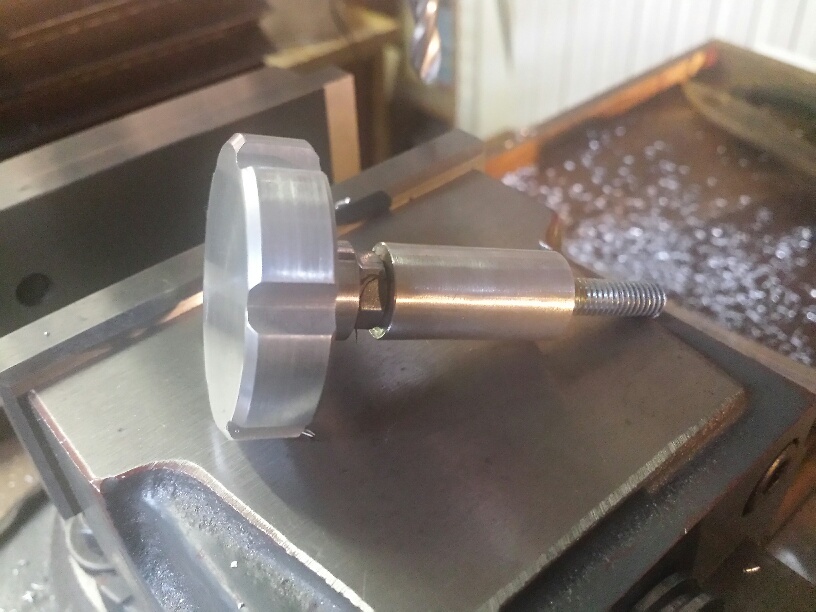

Il dado da 10 che potete osservare lungo l'albero non è un errore, è stato previsto nel caso si volesse utilizzare una chiave per ottenere un bloccaggio più ... forte.

qualche foto e spero che possa essere d'aiuto a qualcuno.

ciao mario

Tutto autocostruito.
ciao mario

Ciao Paolo
Io possiedo al stessa fresatrice di Mario, una Wabeco F1210, non è vero che i progettisti hanno calcolato male, il problema per i bloccaggi è nato in quanto Mario come del resto pure io abbiamo montato le righe magnetiche per la visualizzazione degli assi Z - X - Y di conseguenza tali bloccaggi devono andare allungati come del resto ho fatto io più o meno la stessa modifica, ed il problema è risolto.
Ciao.
Luciano

Ciao Mario
Sicuramente le maniglie non erano al top, comunque il bottoncino sopra alla maniglia ci permetteva di riposizionare la maniglia quando era stretta in fase di bloccaggio, ad essere sincero pure io ho rotto la maniglia per serrare l'asse X perché mi ero dimenticato di spostarla tramite il bottoncino che ti dicevo prima. Poi ho richiesto un preventivo alla Wabeco per una maniglia nuova e loro mi hanno chiesto un prezzo esagerato, così ho rimediato facendomela io.
Ciao
Luciano
