Salve amici.
Qualche mese fa ho visto un filmato caricato da Raimond Mendenez pubblicato su youtube. Dove costruisce un attrezzo per me interessante, ho subito raccolto la sfida ed ho cercato di farne un paio ricavando a naso le misure che potessero andare bene per la tavola delle nostre piccole fresatrici.
Il lavoro sarebbe anche già finito da un po, il ritardo della condivisione è dovuto unicamente alla realizzazione dei disegni al CAD che ho voluto realizzare in 3D usando Solidwork invece del solito Autocad. Sono contentissimo di aver approcciato Solidwork ma devo confessare che è un'altro mondo e un crapone come il mio ha dovuto (e continua) a mettercela tutta, per imparare, ma il risultato finora raggiunto è ancora molto scarso.

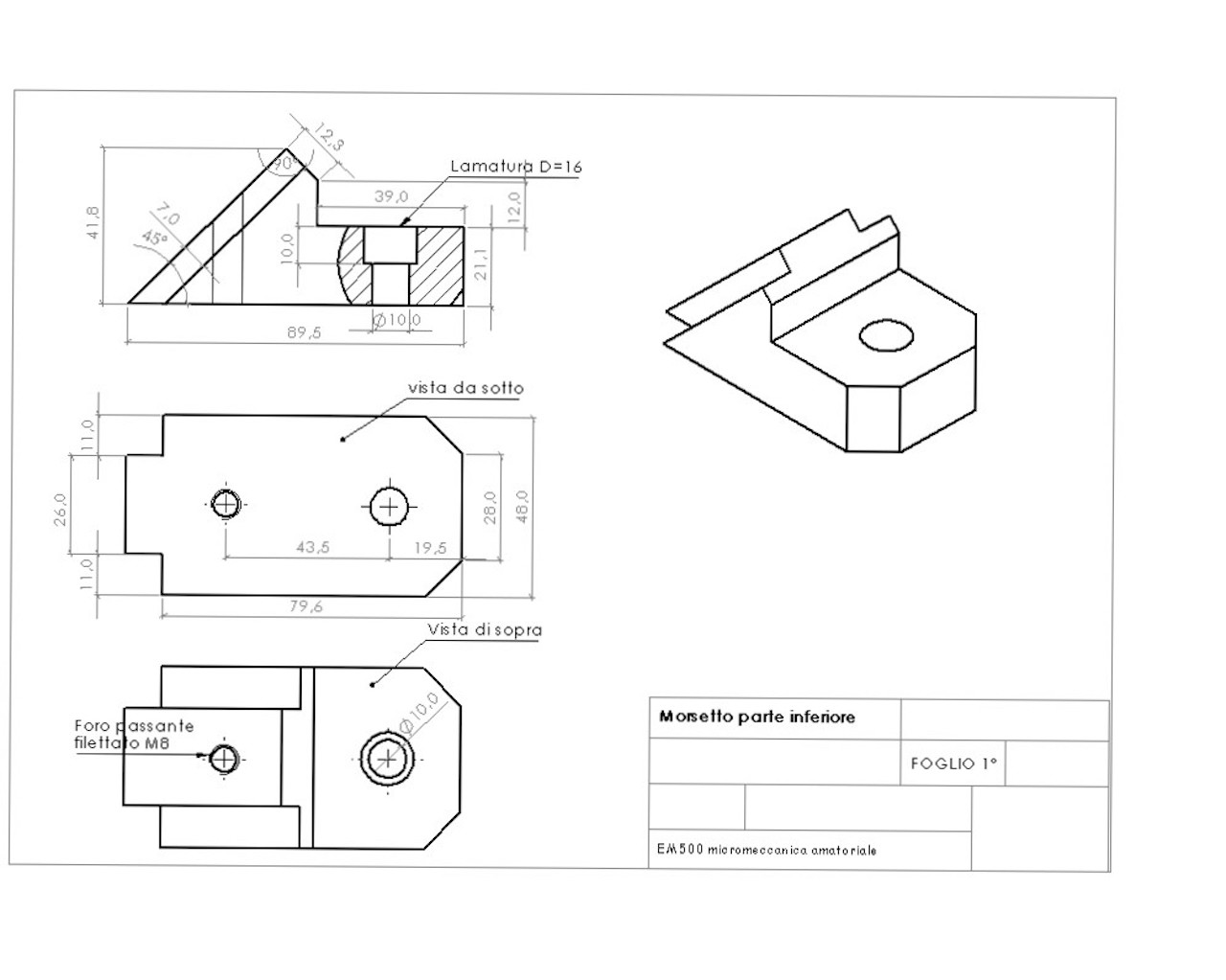

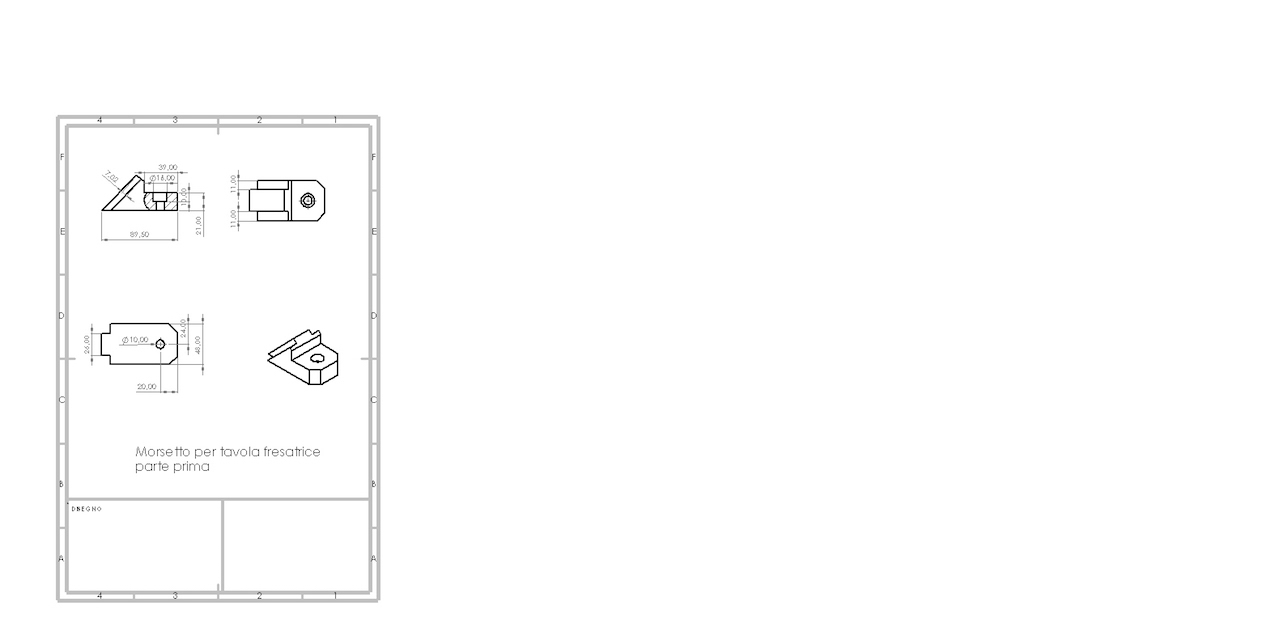

Quindi perdonatemi la scarsa qualità del disegno della prima parte perché non ho ancora imparato come si modifica il cartiglio del disegno.

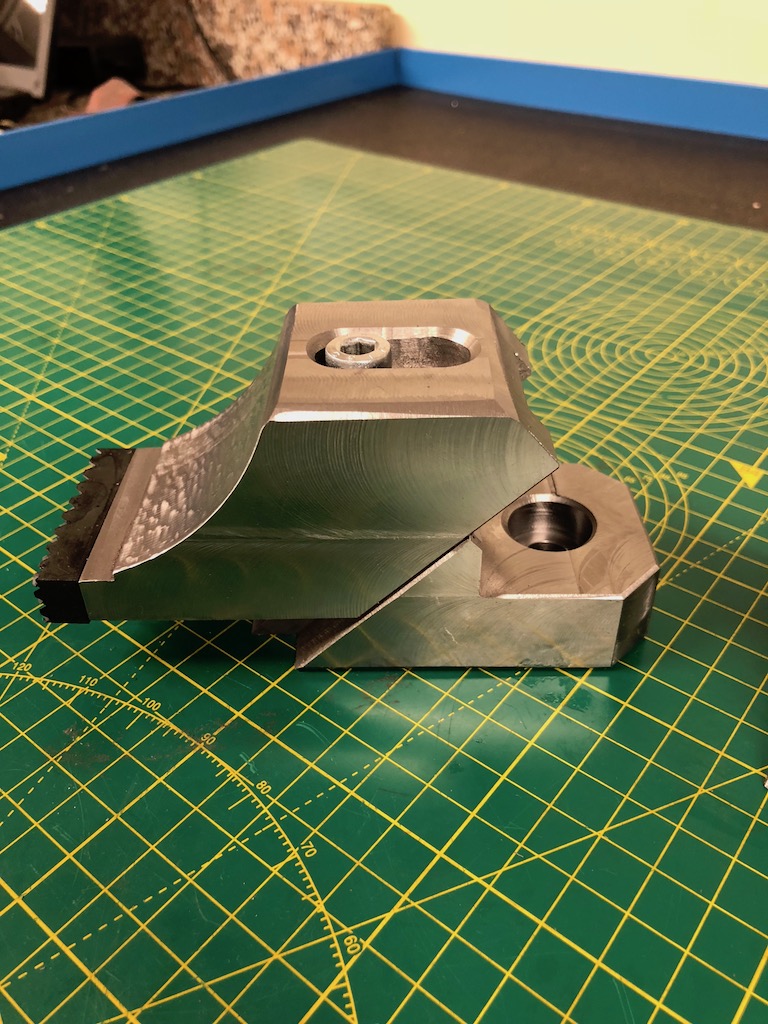

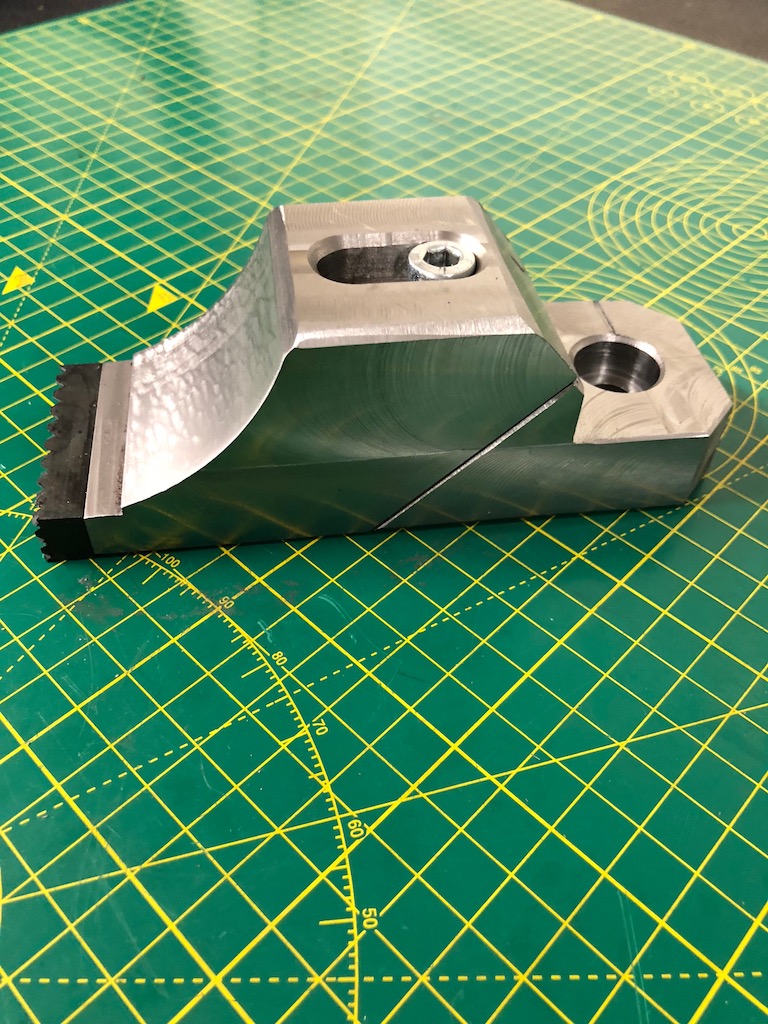

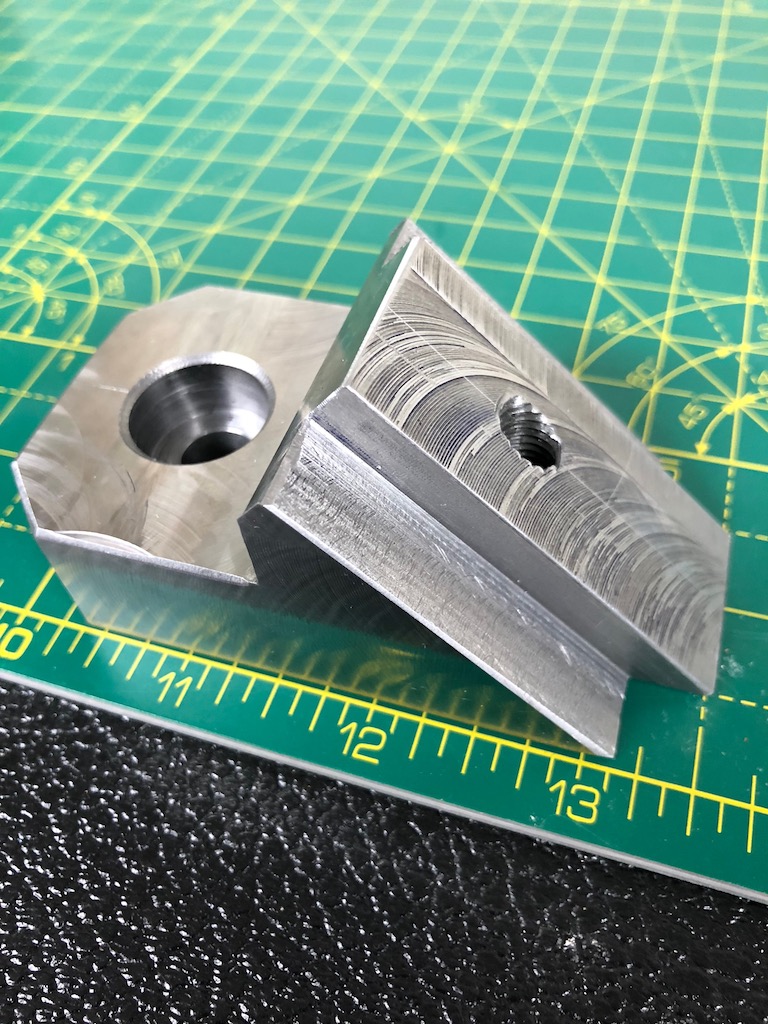

Le due foto allegate sono del morsetto finito (o quasi)
seguiranno altre foto e disegni.

Fede

ciao Fede,
ottimo lavoro, la parte in gomma a cosa serve? Nel disegno si vede solo una parte del morsetto, l'altra parte stai cercando di disegnarla?
Saluti, Giuseppe.

Ciao Fede
Complimenti per il lavoro fatto. Ho visto anch'io il lavori di Menendez, e mi sono pure iscritto al suo canale. Vederlo lavorare con quella fresa orizzontale è un piacere, certo i pezzi che lavora, come dice Rick, non sono certo da micromeccanica, ma come hai giustamente fatto tu ciò che può risultare utile si può riprodurre in scala. Per quanto riguarda Il software parametrico, io, le poche volte che disegno qualcosa, utilizzo FreeCad, molto simile a SolidWork, che essendo Open Source è completamente gratuito e periodicamente aggiornato. Devo dire che con l'aiuto di tutti i tutorial presenti in rete e quello del programma stesso, che ti guida passo per passo all'esecuzione di diversi progetti (a partire da quelli più semplici per arrivare a forme più complesse) utilizzando funzioni sempre più complesse, la sua comprensione, anche per un testone come me, è diventata più semplice. Il problema grosso, per me, è che di questi programmi se ne fa uso sporadico, per cui quello che si è imparato se non rinfrescato spesso si dimentica, per cui ogni volta si è da capo.Dimenticavo di dire che ovviamente questo software "gira" in ambiente Linux, nel mio caso la "distro" Ubuntu/Mint. Per chi pensasse a Linux come un SO con cui si interagisce solamente con righe di comando, niente di più sbagliato. Ormai anche nel mondo Linux l'interfaccia è ad icone, il che rende il passaggio da Windows estremamente intuitivo, riservando l'utilizzo del terminale (digitazione di stringhe di comandi) solo per procedure particolari.

Ciao Franco

Non arrenderti, il secondo verrà perfetto. A quando l'acquisto di un lapidello ?.... si fa per ridere.
ciao mario

Rieccomi,
@ Mario, Il lapidello l'ho appena venduto perché dopo averlo comprato a poco e ristrutturato per bene non sono riuscito a farlo entrare nel seminterrato perché troppo pesante ed inoltre aveva un motore da 2,5 kw collegato a stella internamente quindi 380 V trifase che io non ho, e un inverter era improponibile.
@ Glob, Le parti brunite arriveranno con l'ultimo disegno.
PS: ti sei accorto che al nostro Master non sfugge proprio nulla !
@ Rick, le dimensioni di questo morsetti non sono arbitrarie, si possono fare anche più piccoli, come vedi pero il profilo che stringe il pezzo è alto solo 12mm, ma la tua tenuta è veramente molto potente perché viene stretto da un bullone da M8, non sarà una costruzione micro ma per me resta pur sempre una bella esperienza, sopratutto per apprendere meglio il linguaggio di Solidwork, che mi sembra fantastico, anche se ancora non riesco nemmeno a farmi un cartiglio di quelli giusti.

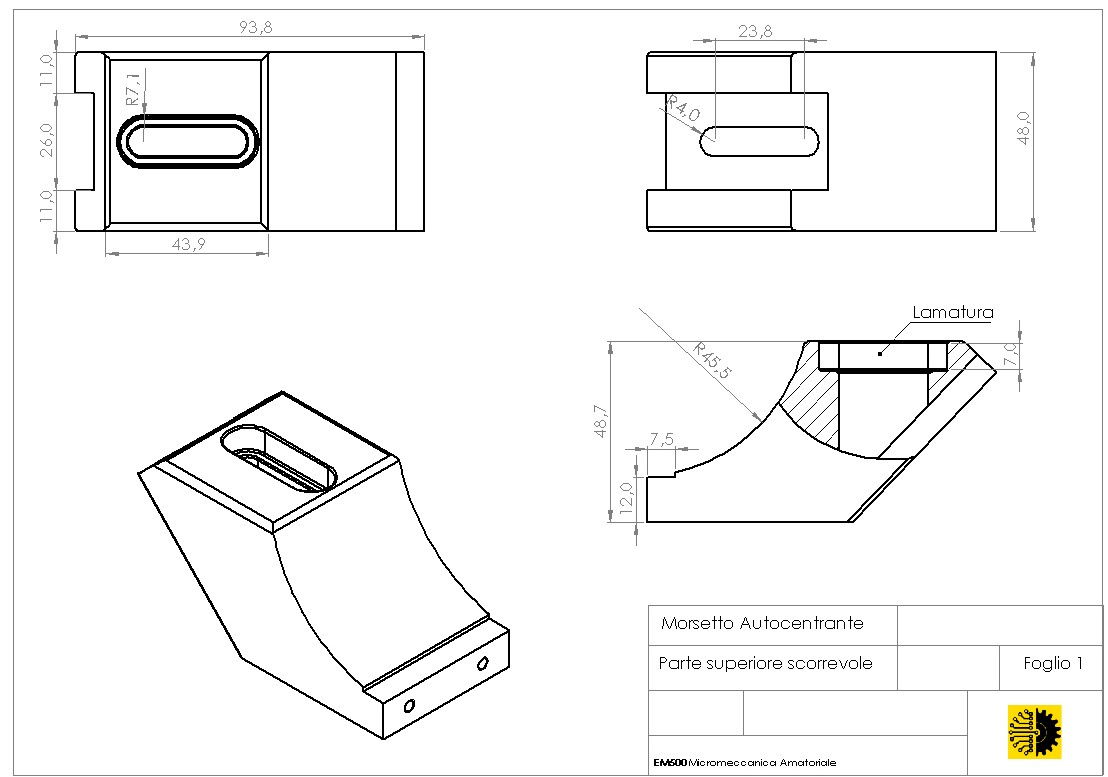

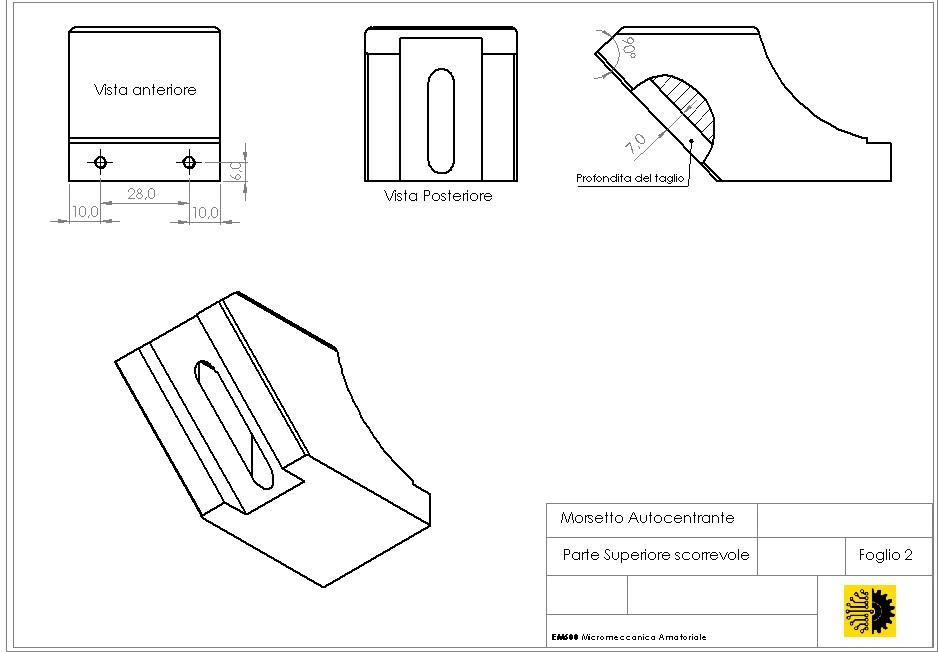

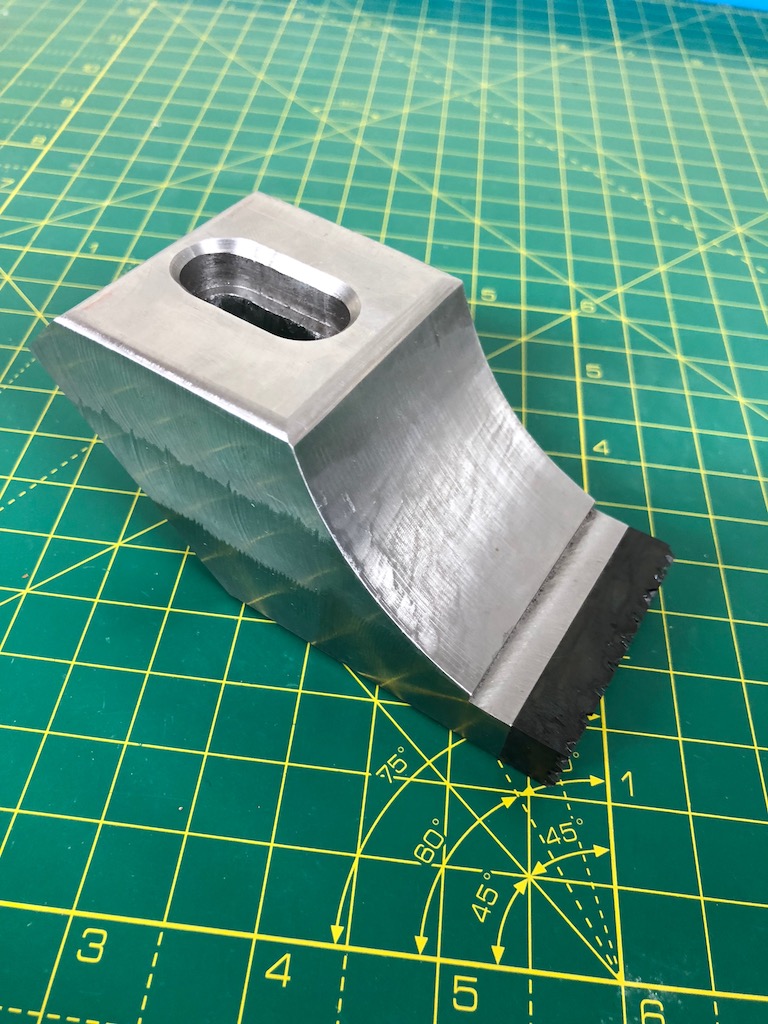

Allego la parte superiore, chiedo scusa se è ancora poco professionale e manca qualche quota.

Fede
