Buona sera,
questo argomento penso possa interessare parecchie persone in questo forum, che come me possiedono un Tornio cinese 210 x 400,
Ho visto cosa ha fatto Franco per oviare ad alcuni problemi del carrino(rotazione per tornitura angolata), io ho preso il toro per le corna e come anticipato ho deciso adesso che la cosa mi viene più semplice di rifare tutto sul carro a parte il carro stesso che insiste sulle parallele.
Son partito dalla slitta de carro che ho cominciato ieri e oggi nel giro di qualche ora l'ho completata.
le misure sono :92 x 180 x 25,lasciando una spalla di 6 mm per la Tslot, in modo da rendere accessibili gli oliatori delle parallele posti sul carro e usare anche l'ultimo centimetro disponibile .
Sono riuscito così a realizzare sulla stessa anche le 2 cave per T-Slot M8 che serviranno per alloggiare tutte le componenti possibili (picolo attrezzo per fresare, piccola rettifica tangenziale e qualsiasi altro upgrade possibile, non ultimo il sistema di rotazione del carrino con indice ben visibile e pratico, il sistema è quello usato su tantissimi torni per obbistica , dal Myford all'Optimum 250 x 500 e superiori.
A seguire domani comincero prptio con il sistema di rorazione dal carrino.

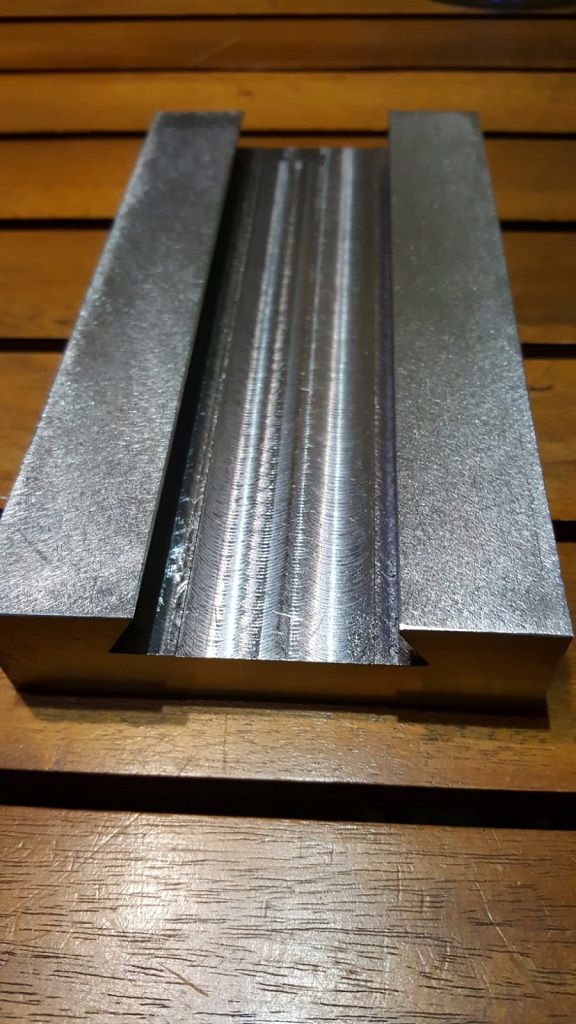

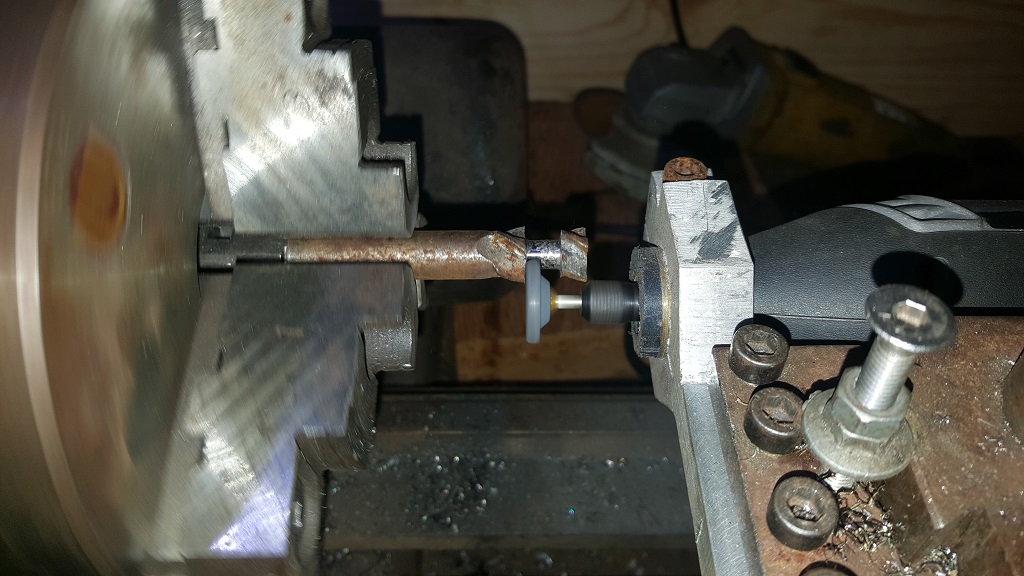

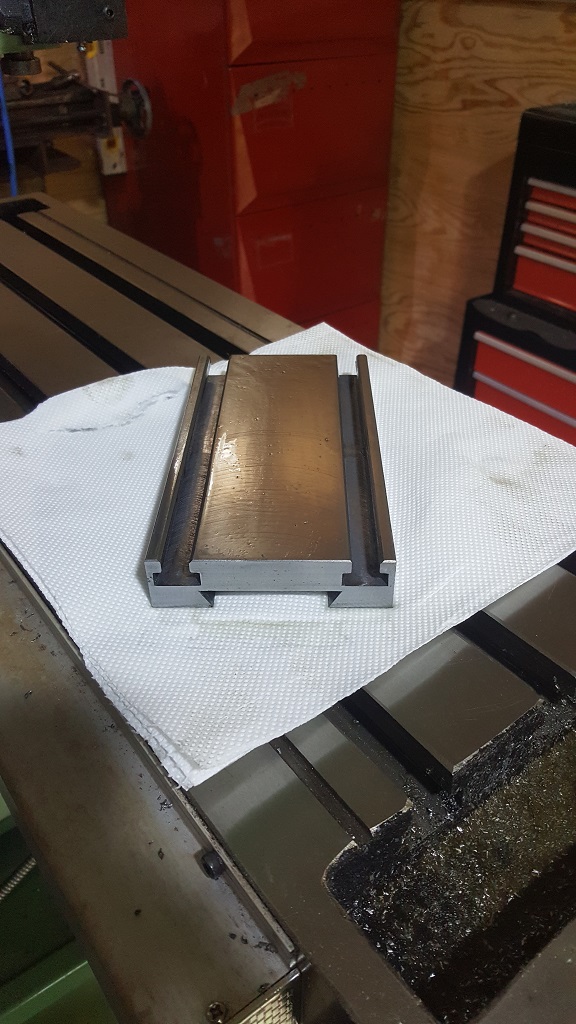

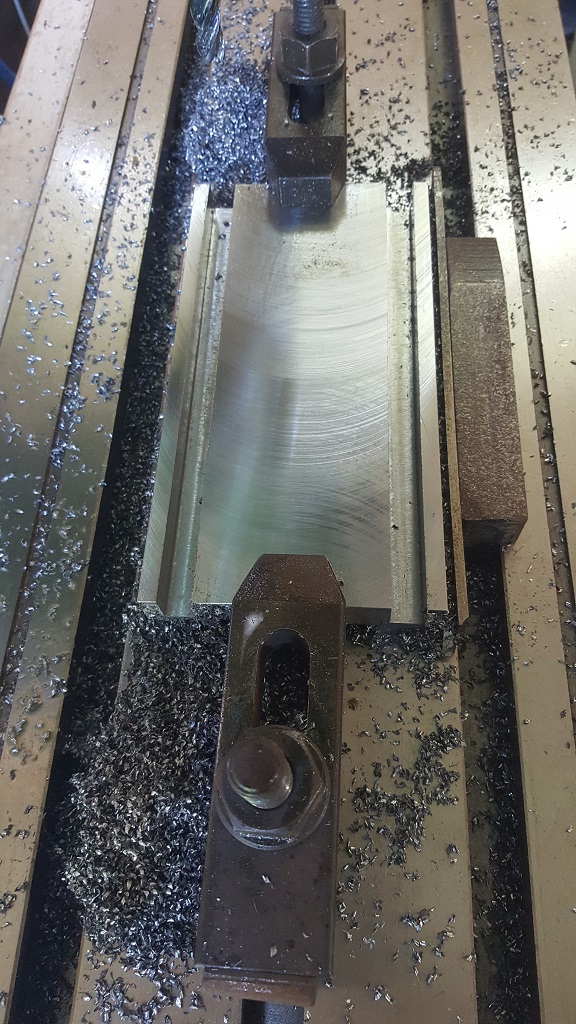

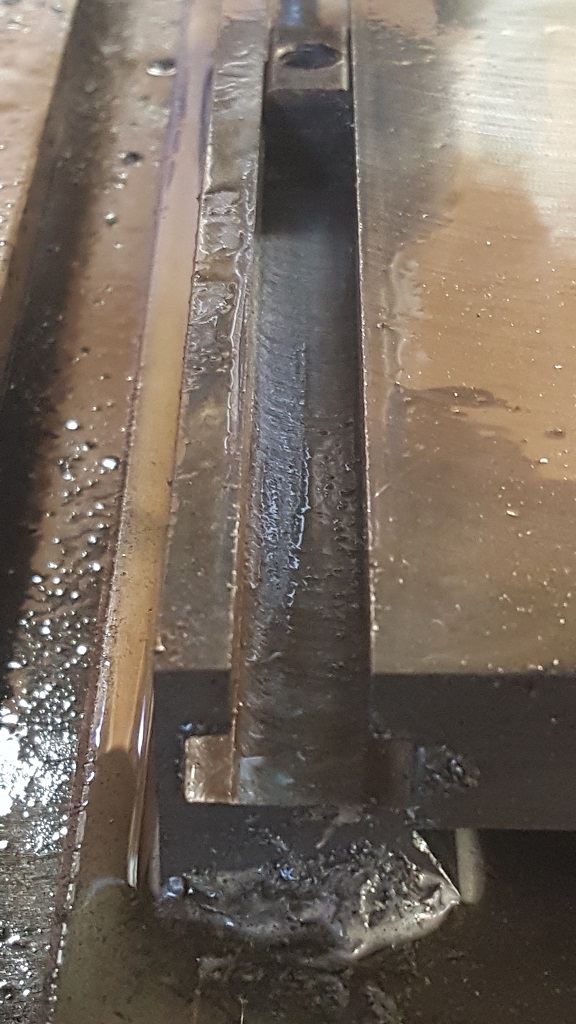

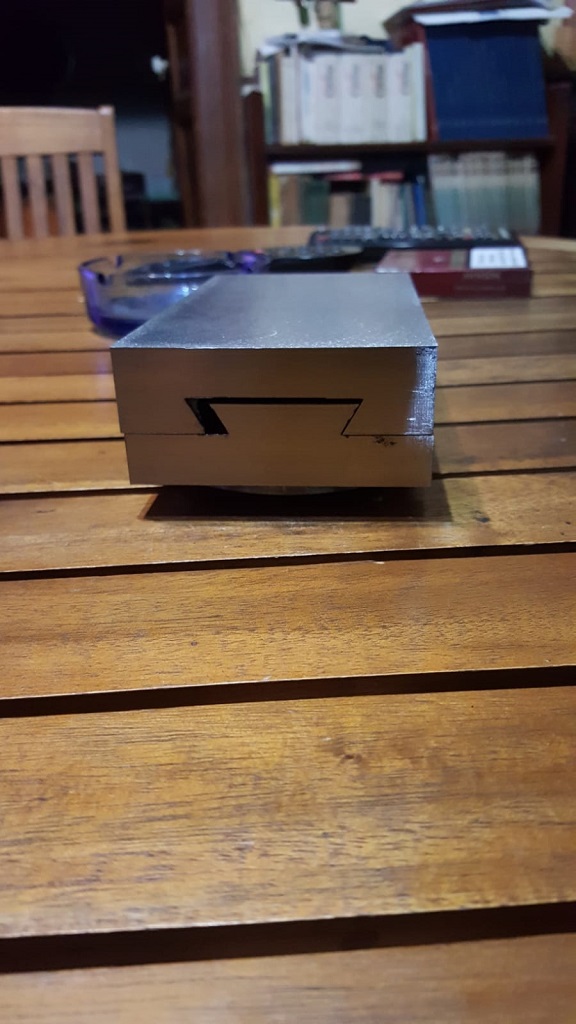

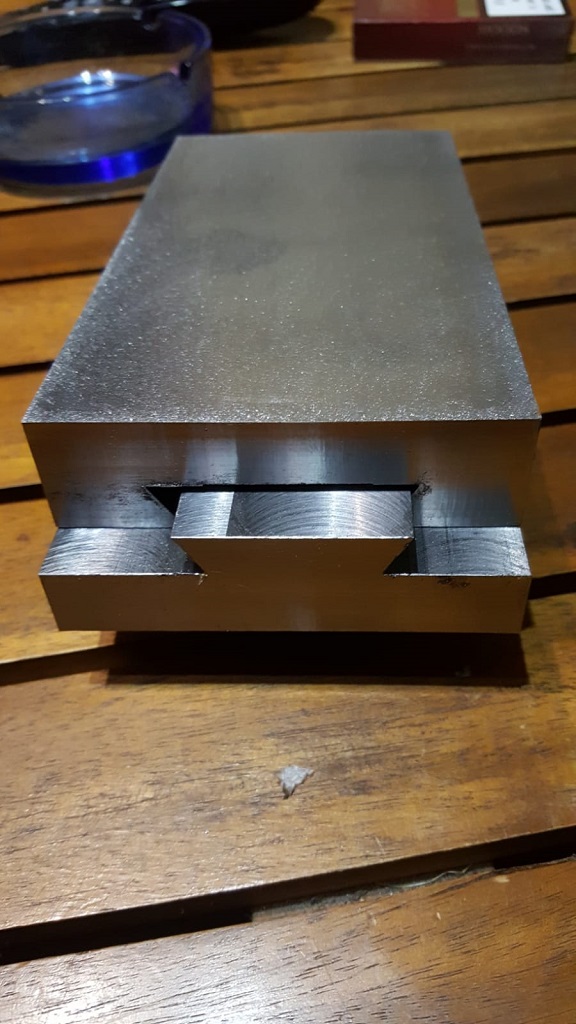

A seguire le foto del lavoro
Se a qualcuno dovesse interessare posso fornire i miei disegni, fatti alla vecchia maniera con carta e matita, ma penso che le foto già spieghino tutto

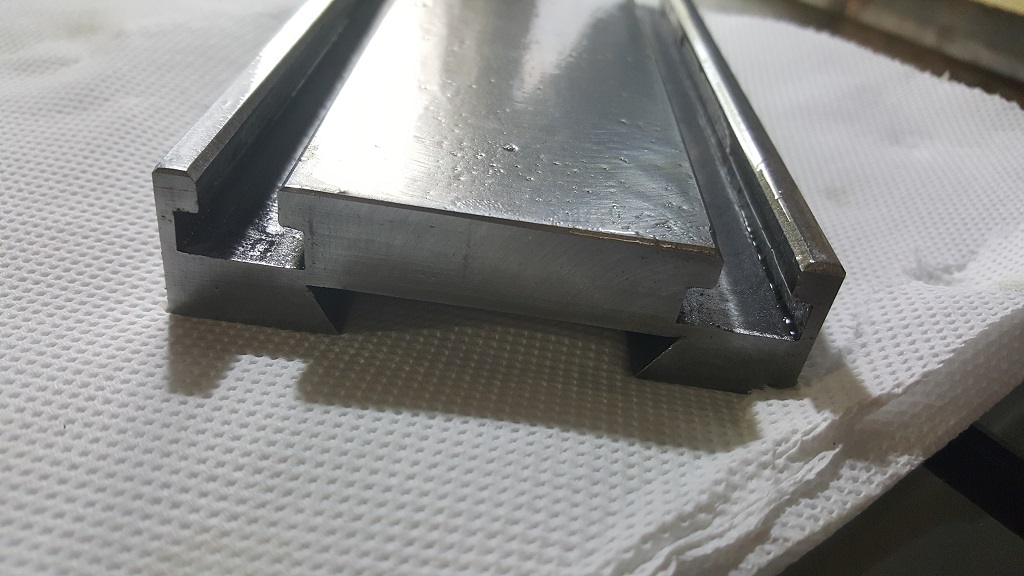

Ciao Paolo gran bel lavoro (vedo che la fresa l'hai inaugurata alla grande), ma dove trovi lastre di acciaio così spesse? per me è già un problema trovarne più spesse di 8-10 mm figurarsi da 20725 mm. Solo un dubbio, con le T-slot non sei andato troppo vicino alla coda di rondine ? Nel senso che mi sembra che sia rimasto poco materiale tra t-slot e coda di rondine, almeno dalla foto ho quell'impressione, e siccome su quella placca si scaricano tutte le sollecitazioni non vorrei che fosse sottodimensionata.
Sono curioso di vedere il resto
Ciao Franco

Ok, forse dalle foto non si apprezza in pieno lo spessore della "carne". Ti ringrazio per la tua disponibilità. In effetti avere un pezzo di quella "lamiera" mi farebbe piacere. Non ho la tua mail, comunque ti lascio la mia così se ci sentiamo ci mettiamo d'accordo
dessanaifranco@gmail.com

Ciao Franco

Buona sea a tuttuìi voi amici del forum, come promesso vi aggiorno sulla mia nuova slitta
diciamo che come pezzi siamo arrivati al 60 % , manca la parte superiore del carrino che farò penso entro lunedì, la lappatura della slitta non appena sarà completa e i 2 movimenti con relativi nonii.
Mio malgrado non sono riuscito a fare tutto questa settimana causa impreviste riparazioni da fare a casa... non si finisce mai.
Ma direi tutto sommato che sono soddisgatto del lavoro fatto.

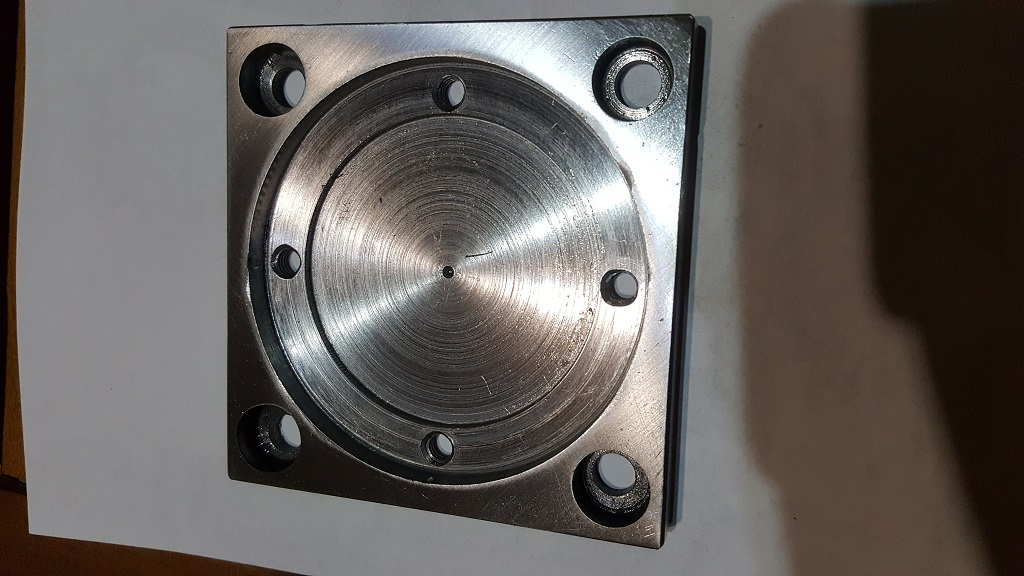

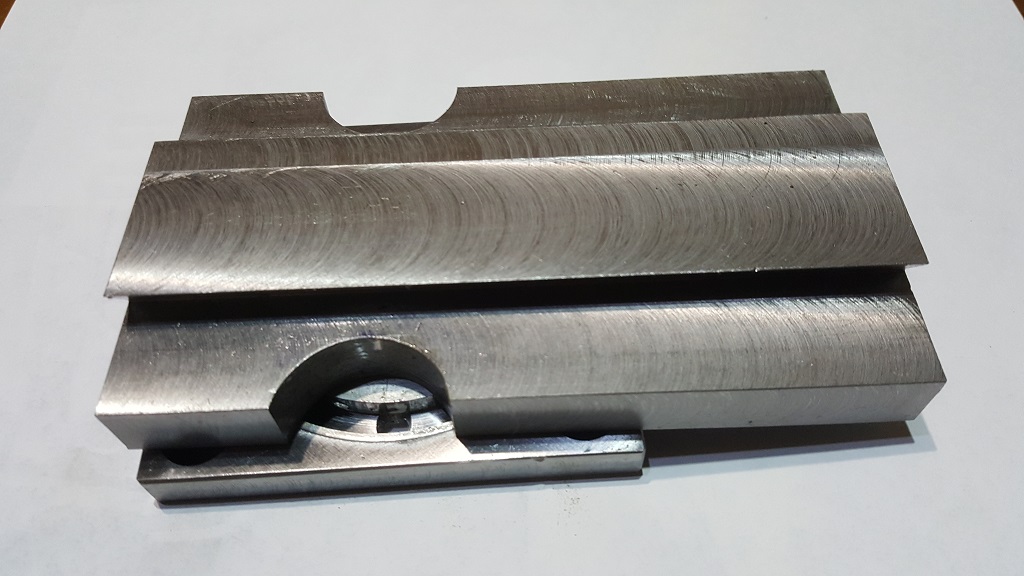

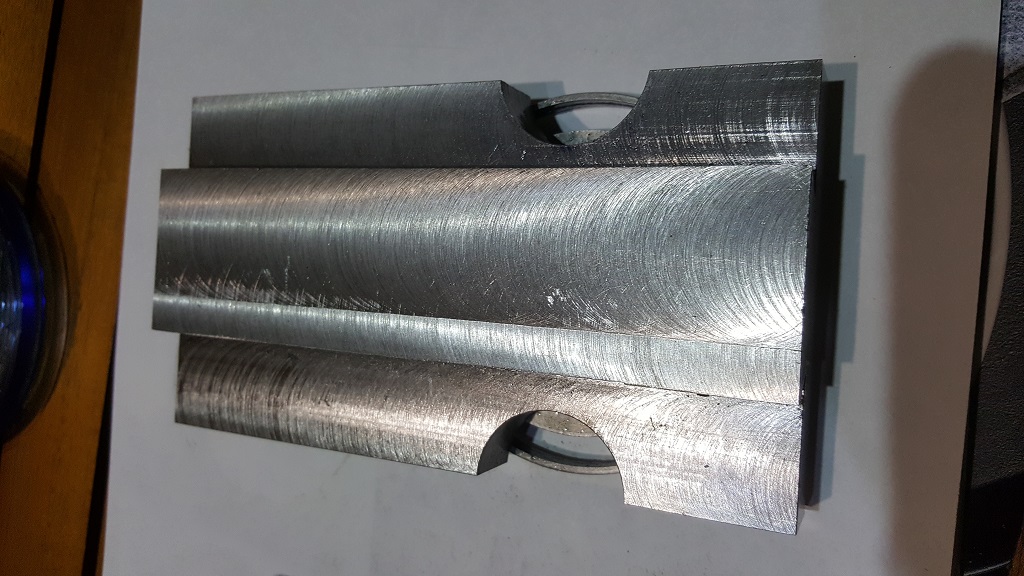

A seguire le foto che penso in parecchi stiano aspettando e senza modestia vi dirò che sta venendo un bel lavoro.
anche con i parallelismi e i piani sono a buon punto la slitta inferiore ha bisogno di una passata a rifinire la farò appena fatto l'alloggiamento della madrevite.
A tutti buoni trucioli a chi dovesse servire qualsiasi cosa particolari altre foto o disegni lascio in calce la mia Mail.
Paolo
paolo.giamello@gmail.com

Vedo che non dormi mai !!
Attendo con curiosità la parte riguardante chiocciole e madreviti, se puoi aggiungere oltre alla foto del prodotto finito anche di qualche passaggio intermedio, setup, fasi costruttive, penso sarebbero molto utili a quelli, come me, desiderosi di sapere.
Bel lavoro. ciao e grazie.

mario
