Grazie Ragazzi, leggo con piacere i Vs. commenti .
porrò piu attenzione alle foto dei particolari costruttivi.
Oggi mi arriva anche il blu di prussia e avcendo appena ricevuto il piano di riscontro in granito farò tutte le verifiche di parallelismo.
Domani comincio con le madreviti, una trapezia passo 1 e se mi riesce una 10 x 0,75 per il carrino.
le chioccione sono più semplici perchè ho i maschi trapezi dei vari passi, da 10 x 1 fino a 16 x 4.
Sarà da fre alcune prove per la posizione delle chiocciole .
Desidero avere almeno 120 mm di corsa sul carrino e 140 /150 sul carro in modo da poter fare senza ripresa i coni MT4.

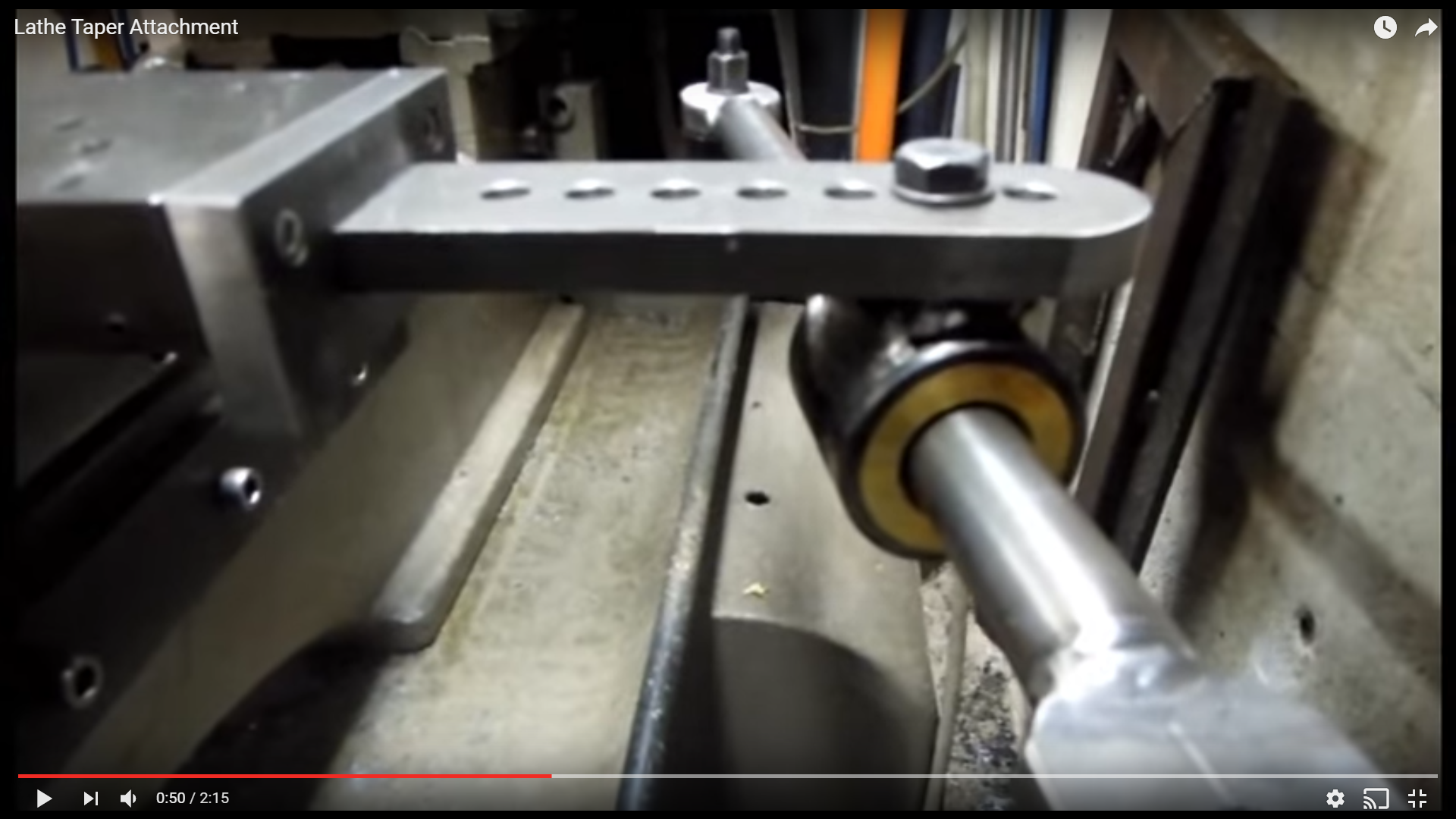

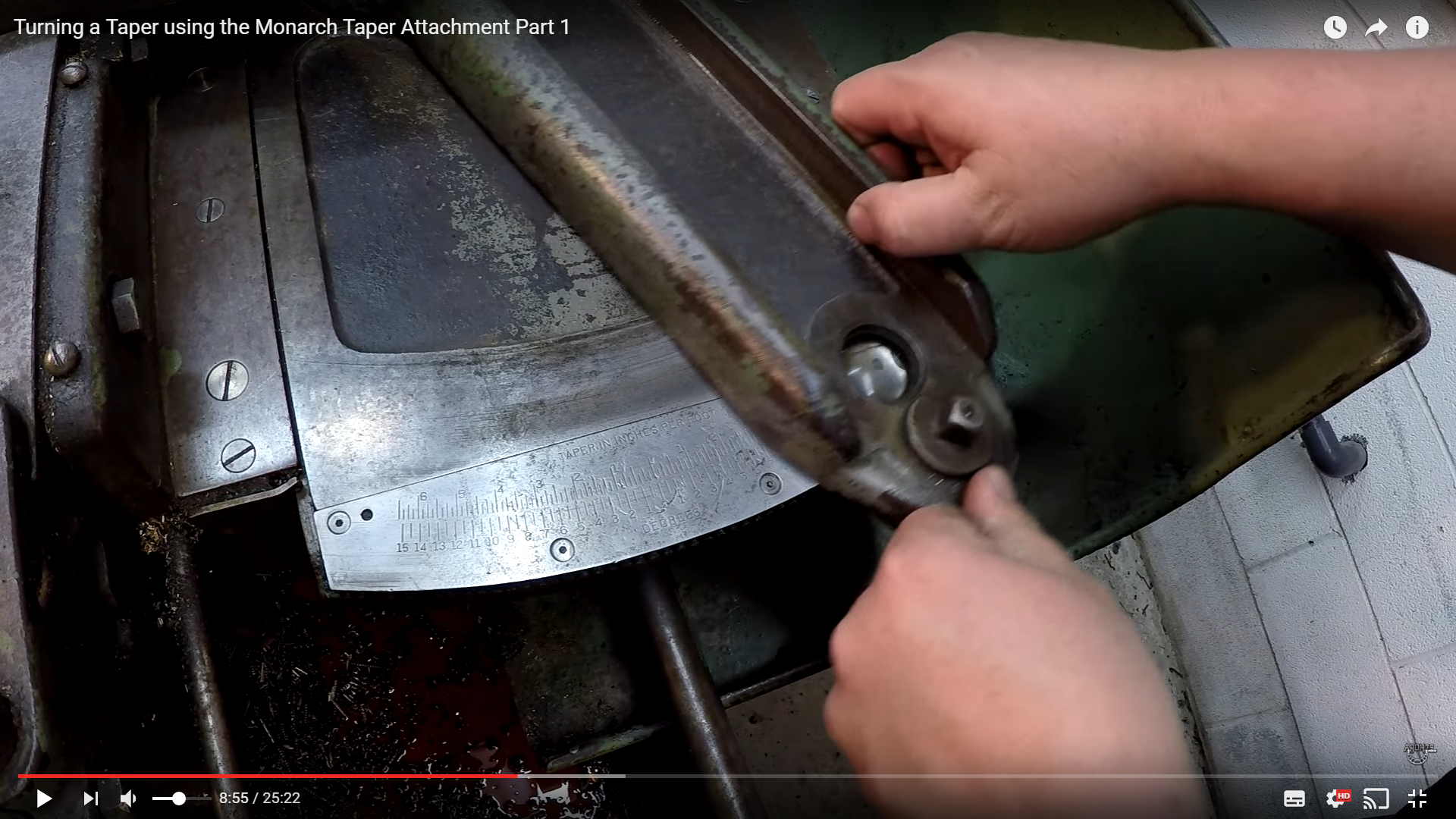

Di contro dovrei costruire una slitta come quella applicabile ai torni Myford che agendo sul carro sfruttano l'avanzamento del carro stesso per fare le conicità.
per capirci meglio vi allego una foto di quello che comunque vorrei realizzare.
Un saluto
Paolo

Non posso che sorridere divertito, con piacere, quando leggo: " Grazie Ragazzi", caro Paolo sono un ragazzo del '54 e sembra ieri quando sul muretto del mio paese c'era scritto "viva i coscritti del 1954". Ora non esiste neanche più il .... muretto.

ciao mario

Per il momento sono fermo mio malgrado il tornio non può filettare sinistro, così ho deciso di acquistare maschio e filiera 10 x 1 sinistri ed aspetto il loro arrivo.
Ho comunque controllato come diceva Mario gli spazi di ingombro delle viti di Blocco.....GRAZIE MARIO!!!!!!

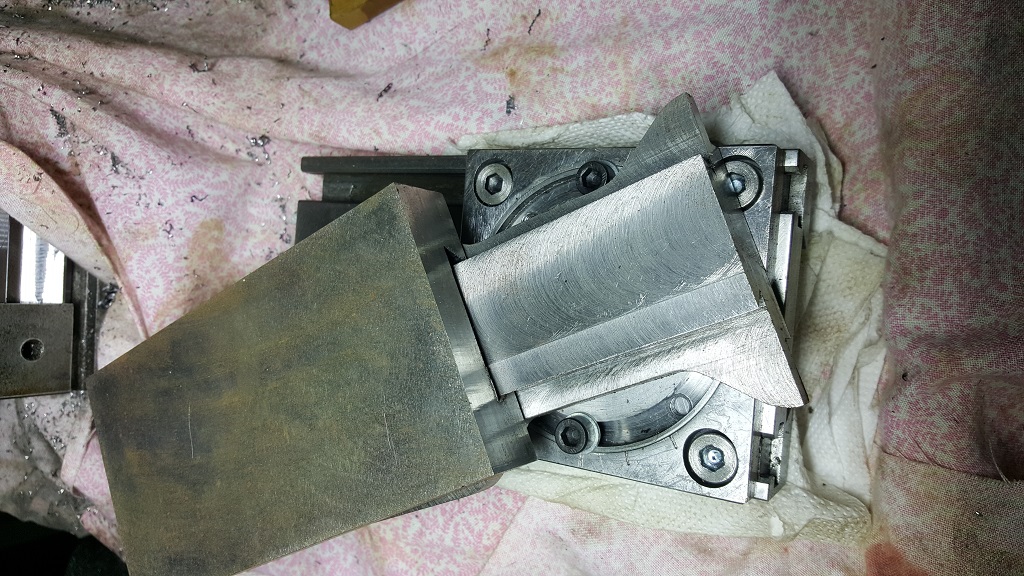

ho modificato il profilo per poterle manovrare.

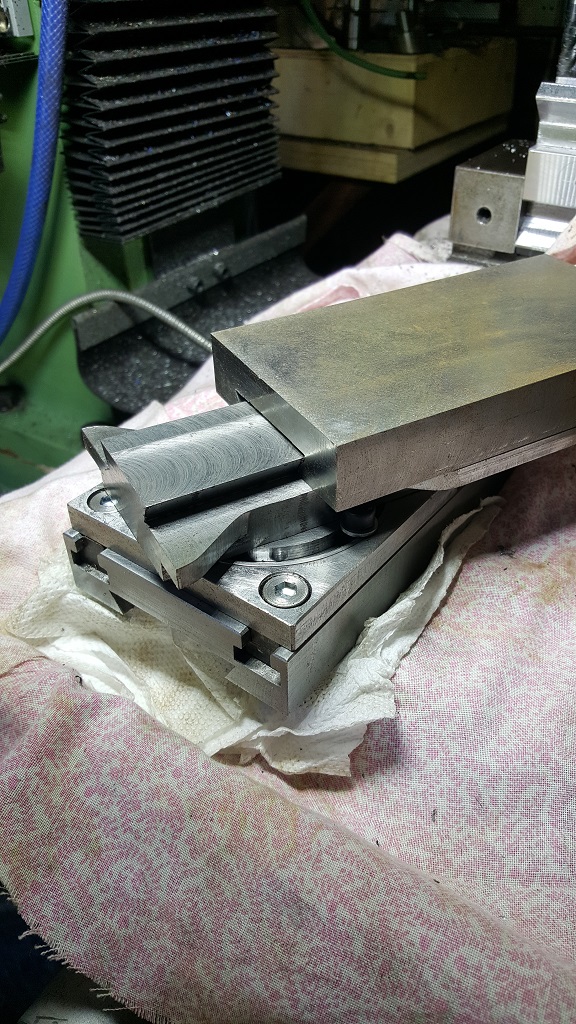

domattina comunque posterò la foto dell'insieme ... sensa le viti e madreviti.
Per il momento stocostruendo la torretta a cambio rapido Modello "IMPERO".
se interessa a qualcuno posso aprire un nuovo post per illustrarla.
Un saluto e un Grande Grazie ancora a MARIO !!!
Paolo

Salve Mario, ti posso dare tutte le info che ti servono, sia in relazione all'acquisto di maschi e filiere trapezie sia in relazione alle placchette per poter filettare viti trapezie.
purtroppo il passo 1 sinistro non è un passo commerciale, solo su ordinazione e per questo sono caduto su vite ordinaria sinistra passo 1
ma si trovano anche i maschi da 12 passo 1 ordinari.
quelle trapezie sia maschi che filiere si trovano a partire da 10 passo 1,5.
Dimmi cosa ti serve e sarai abbondantemente sewrvito
Un abbraccio e tanti auguri
Paolo

Buona sera,
finalmente ancje il nuovo compound è finito, slitta del carro carrino madrevite chiocciola lardoni e perno ancoraggio torretta, la torretta era già completa qundi cosa attendere per montare il tutto ???
niente , finalmente è tutto montato e funzionante, con grande soddisfazione , e non poche difficoltà.
Aspettavo maschi e filiera sinistra 10 x 1 appena arrivati ho subito voluto provare a creare la madrevite, ma la bacchetta di ferro calibrato acquistata non era delle migliori, la filettatura risultava masticata e non omogenea anche se precisa e perfettamente dritta, ho cercato una soluzione ed ho recuperato una linea di via di una stampante, perfettamente calibrata ma avevo dei dubbi sulla possibilità di filettarla anche se la filiera era garantita anche per AISI 316.
Bisognava tentare e visto che "fortuna audaces juvat 2 ho sfidato la fortuna e il risultato è stato davvero spettacolare, sembrava stampata.... finalmente almeno questa era andata bene.
adesso bisohìgnava forare carrino e slitta per alloggiare vite e chicciola, e a seguire centrare perfettamente l'asse della chiocciola e posizionare la stessa con la sua vite di fermo.
aNche questo è stato fatto, potevo cominciare il montaggio.
allego come al solito le foto relative, che saranno numerose così come le fasi di lavorazione.

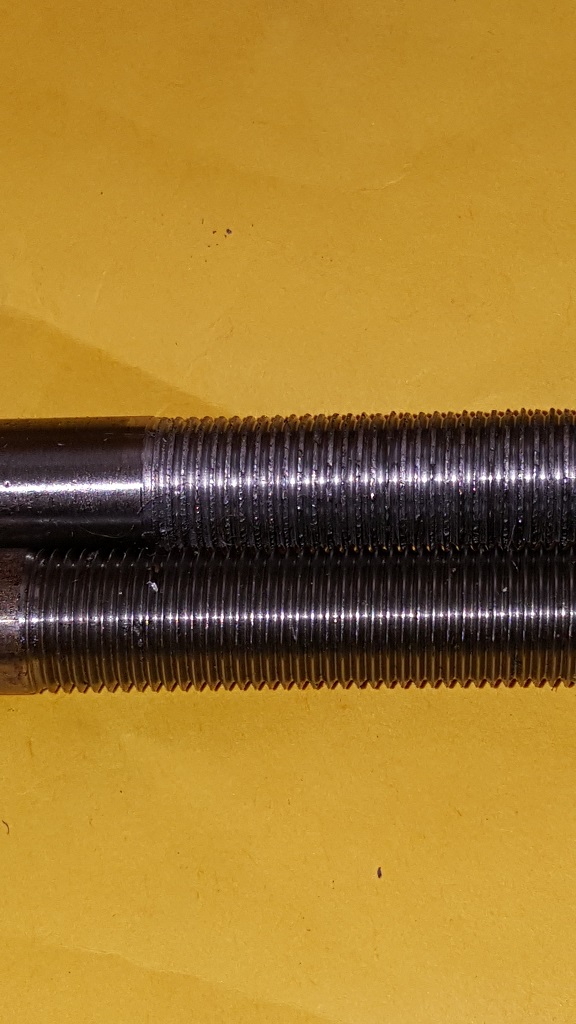

Foto 1 - le filettature a confronto

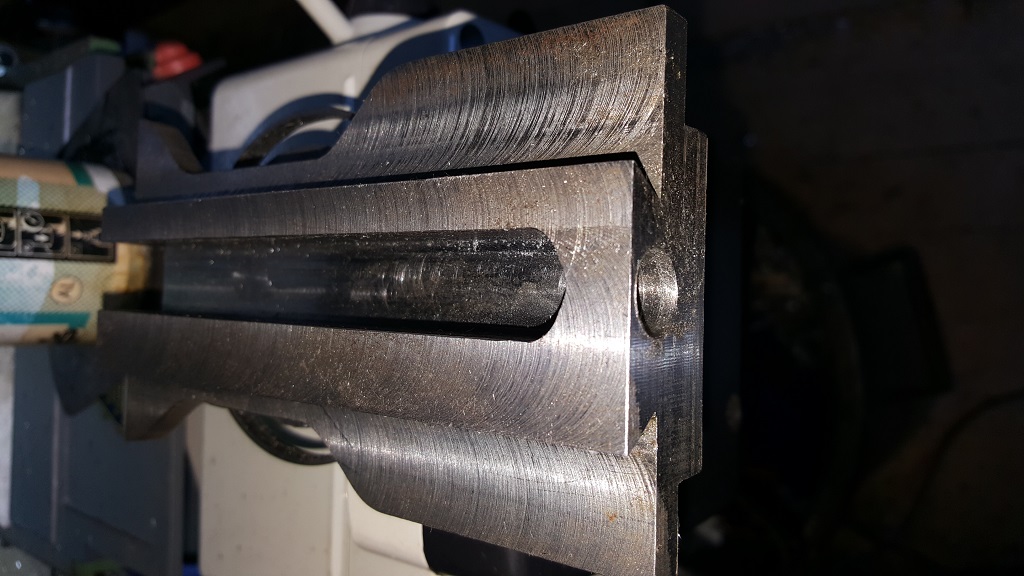

Foto 2- scavato e forato il carrino

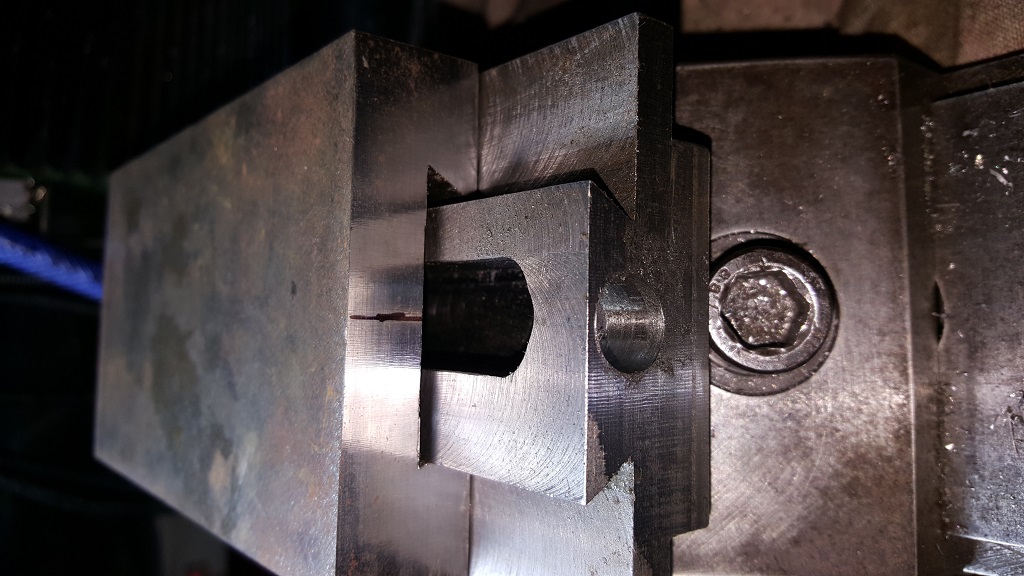

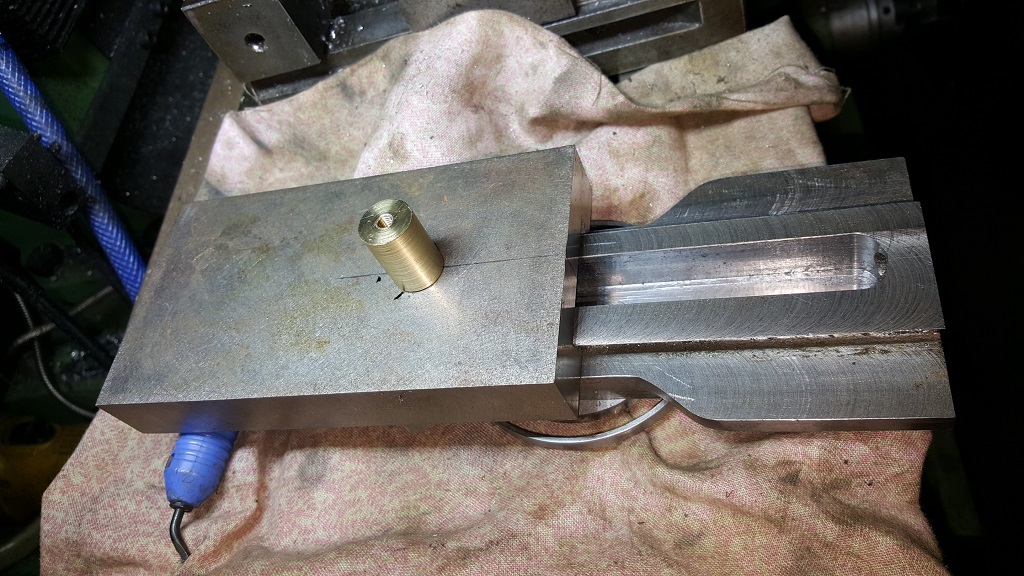

Foto 3 - centratura asse chiocciola
UN saluto
Paolo
