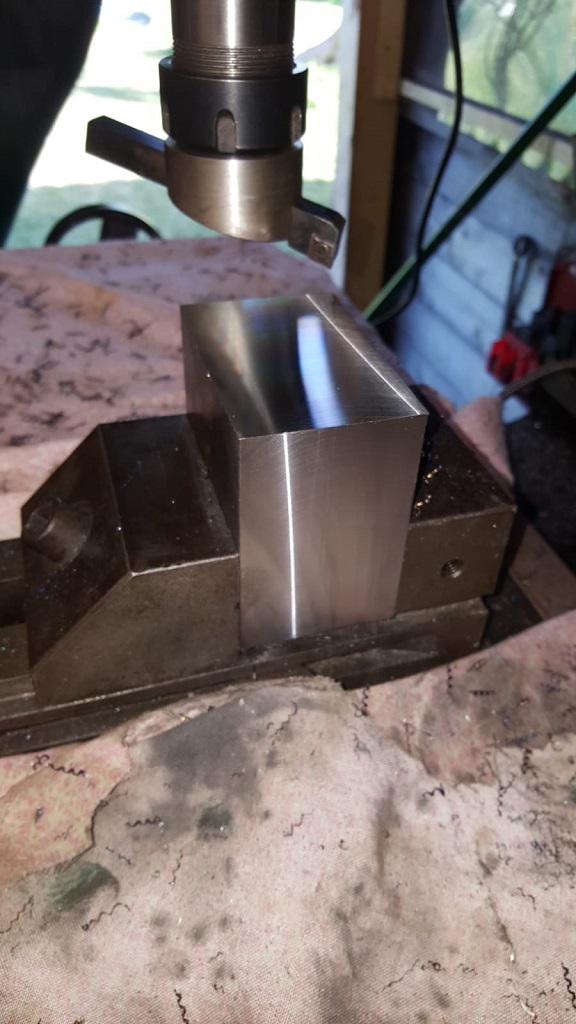

Sono partito quindi da un bel pezzo di massicco di circa 120 x 82 x 60 di spessore, dopo averlo tagliato a 80 mm, ho ridimensionato tutte le facce portandolo ad 80 x 80 x 55 con il mio fly-cutter.

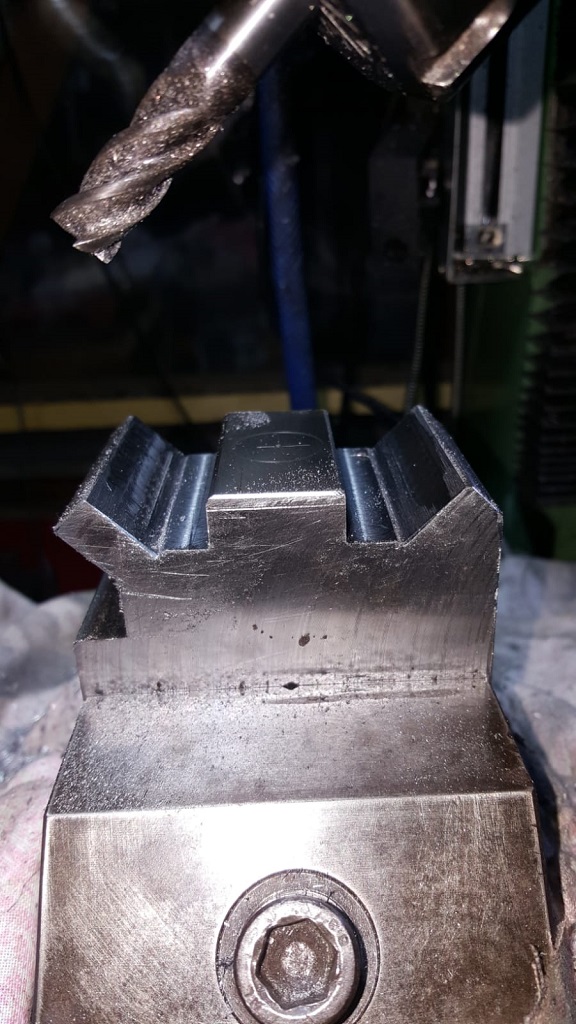

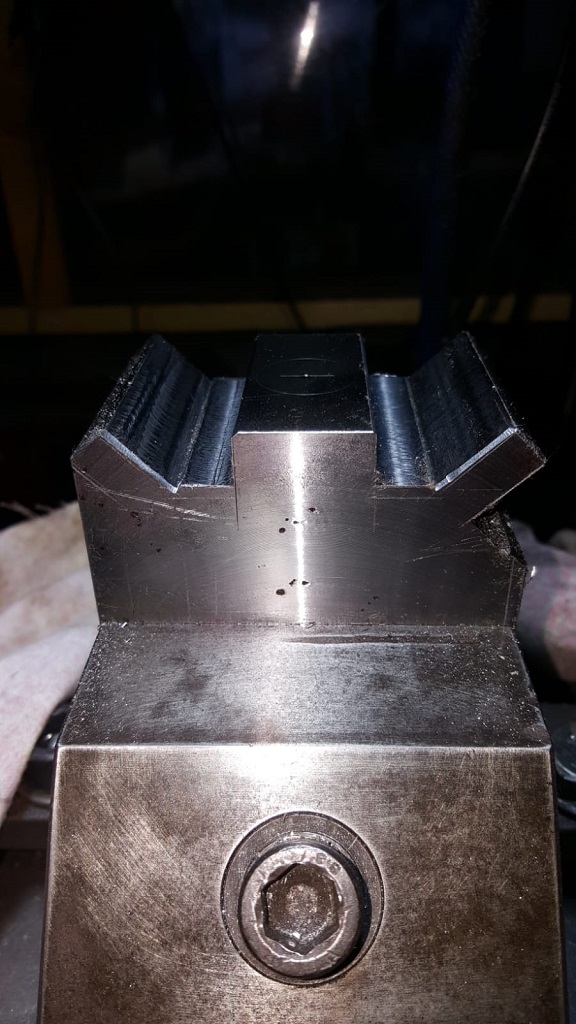

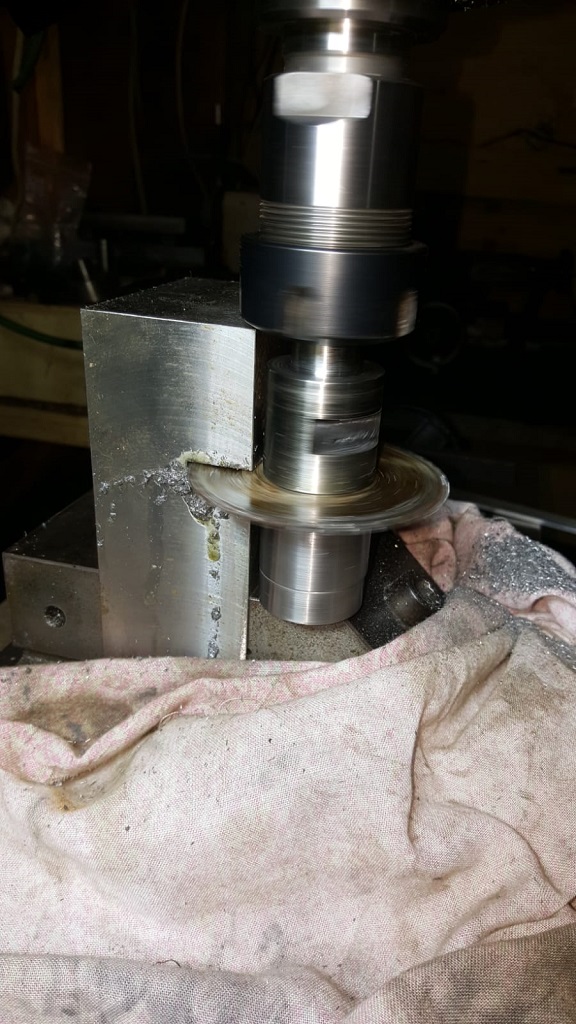

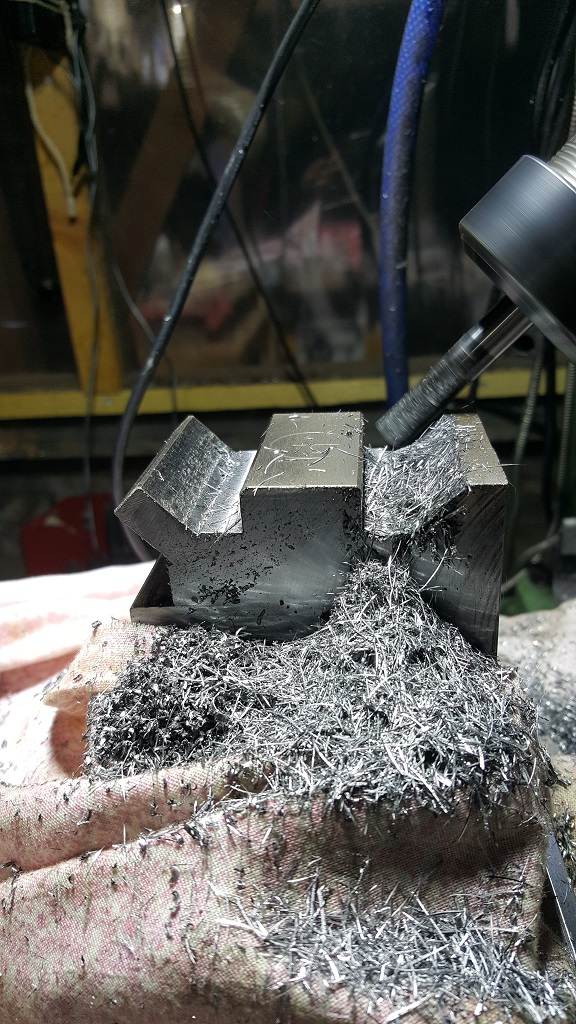

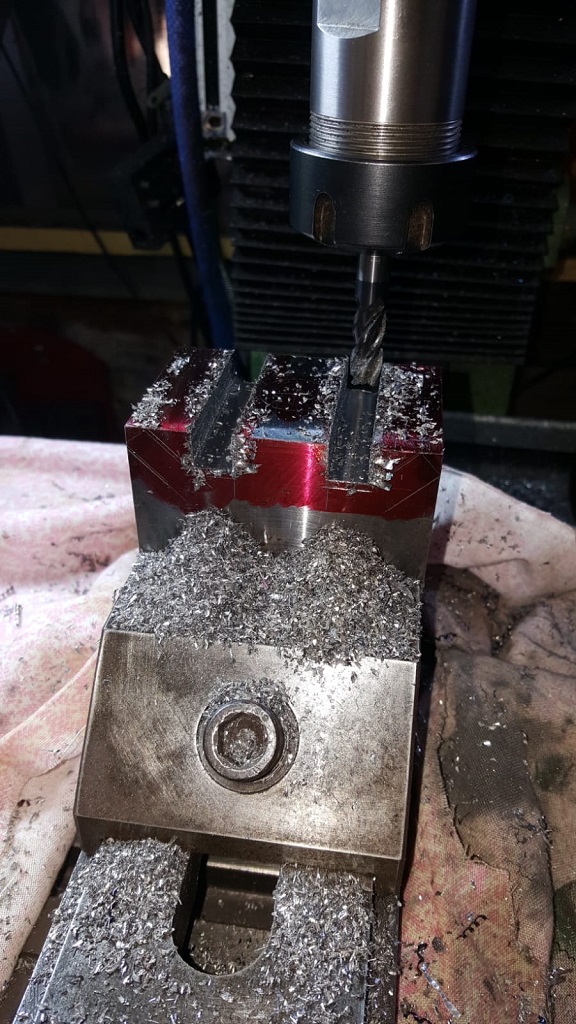

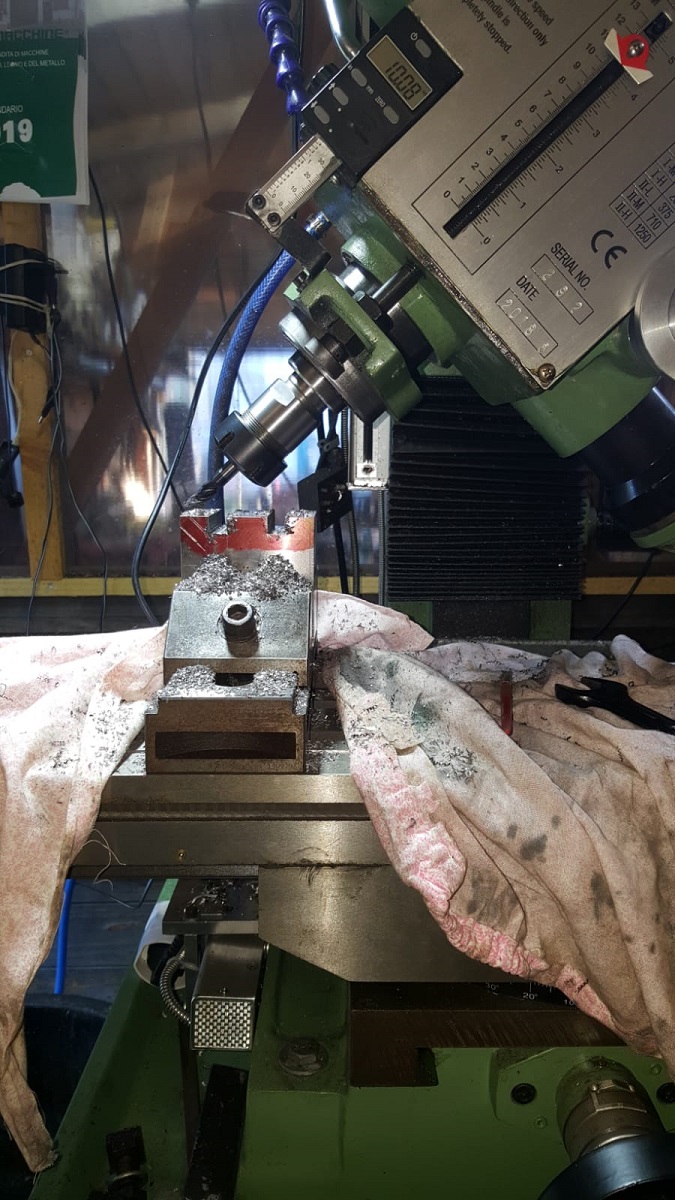

Tutte le facce son venute uno specchio, ho fatto la tracciatura della prima faccia ed ho cominciato il lavoro, prendendo nota degli spostamenti con il DRO per replicare le stesse misure anche sulla seconda faccia.
Vi lascio alle foto
Paolo

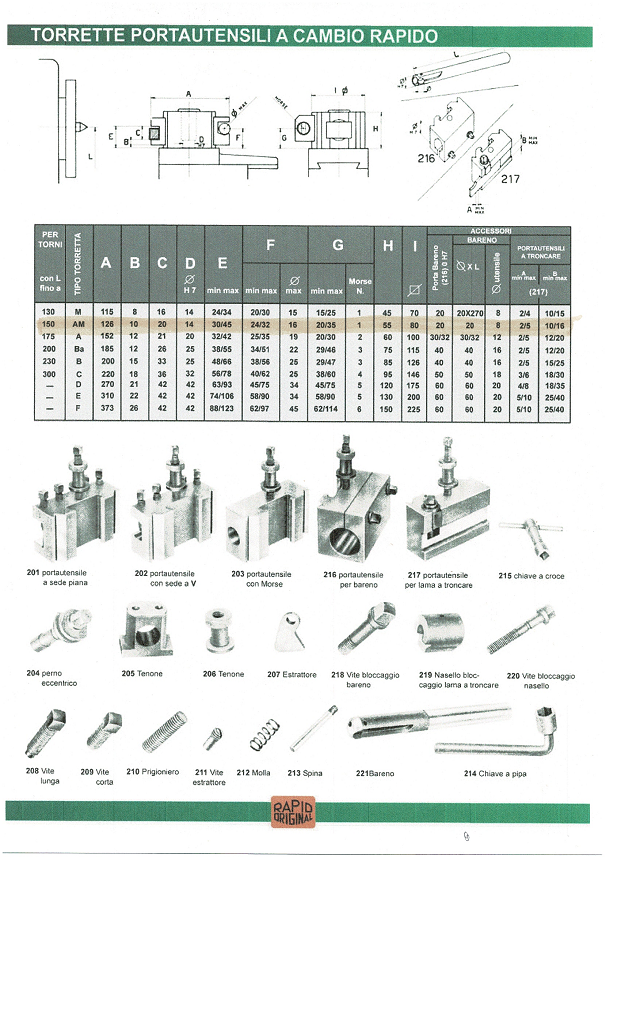

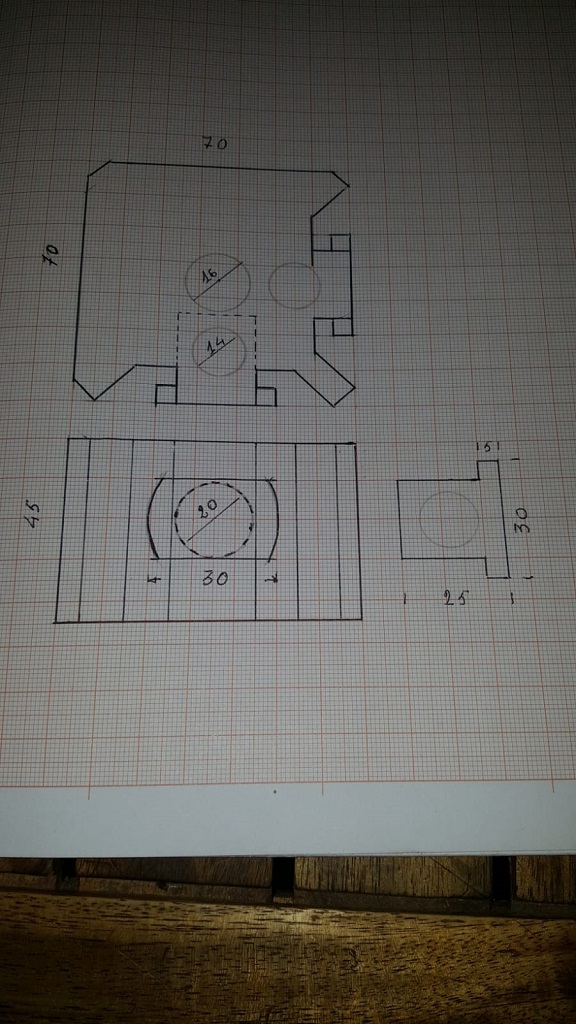

Visto che siamo in ballo il Pdf dell'Ipero lo posto subito
Paolo

Ragazzi il vulcano è in continua attività, se per qualche motivo deve temporaneamente interrompere un lavoro già in cantiere, come d'incanto subito un altro progetto si inserisce in quel tempo morto. Ognuno di noi avrebbe detto ma si ne approfitto per rilassarmi un poco, ...non Paolo. Il bello è che non sono progettini banali da una o due orette di lavoro (a parte che in una/due orette Paolo fa più cose di quante ne faremmo noi in una giornata), ma lavori impegnativi, sfidei, come questa torretta a cambio rapido. Poteva sceglierne una più semplice, una delle tante che si vedono continuamente nei cataloghi o sui torni nei vari filmati su YouTube,... no ha scelto quella della "IMPERO" che come si può vedere non è certo di realizzazione semplicissima, la torretta, figuriamoci poi le cartelle col loro sistema di aggancio a forchetta e fianchi inclinati che devono combaciare per avere poi un tutt'uno quando si serra. Detto questo che dire del lavoro finora presentato "chapeau", tanto di cappello. Aspettiamo con ansia e curiosità il proseguo della torretta e del carrino momentaneamente sospeso.
Paolo stupiscici ancora

Franco

Grazie per i commenti e gli apprezzamenti e scusate se ieri non ho postato come promesso la seconda parte, ma come capita a tutti un imprevisto è capitato anche a me, una disattenzione in parte causata dalla macchina in parte dalla mia troppa sicurezza...si stavo rovinando tutto il lavoro.
Mi son dimenticato di serrare la tavola e in lavorazione si è mossa, ma me ne sono accorto solo quando era tropèpo tardi.

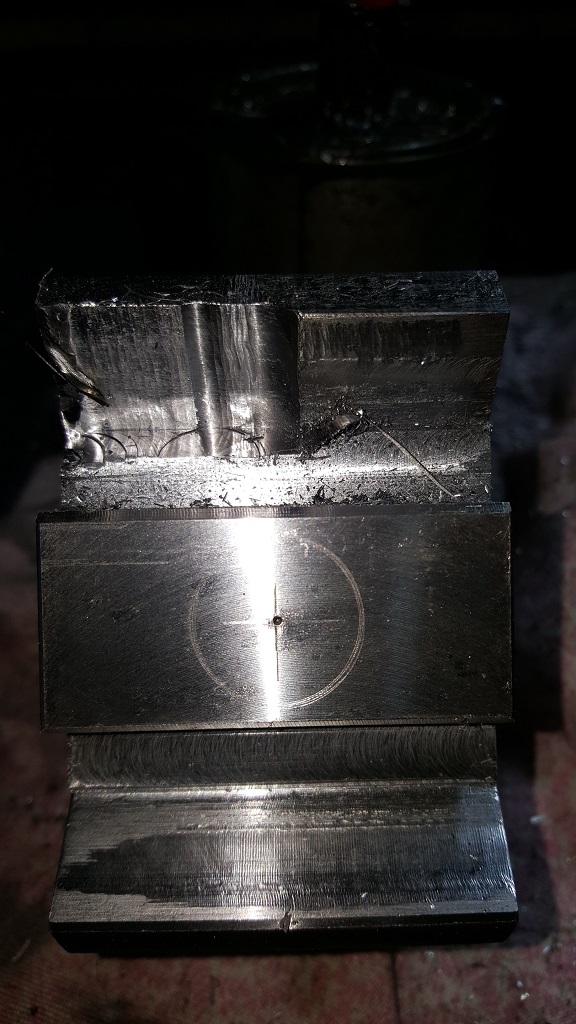

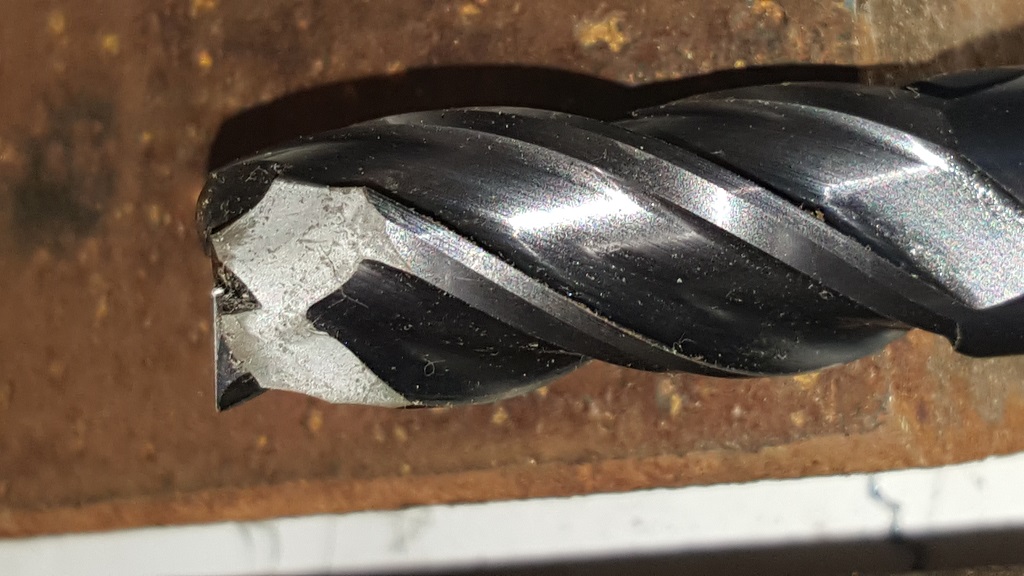

la fresa si è puntata , spezzata e beffa maggiore in vece di asportare 1/10 ho massacrato una spalla della torretta.
Il mio umore non era al massimo e ho deciso di soprassedere, dedicandomi ai disegni di un progetto futuro...ma non troppo.

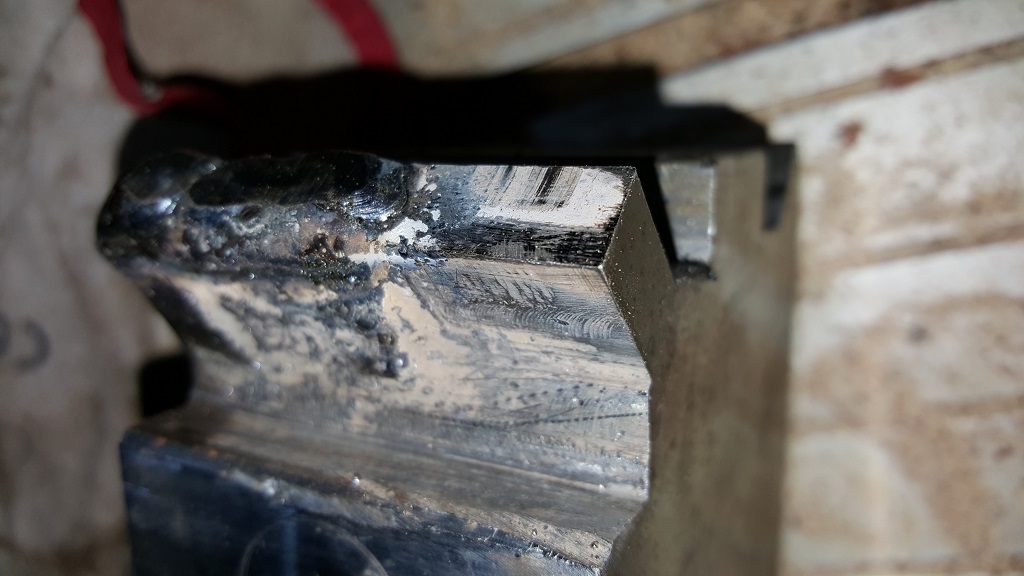

Stamani con calma ho cominciato la riparazione, effettuando il riporto metallico con elettrodo e molta calma per non deformare la spalletta in questione, dopo un paio di ore ho completato.

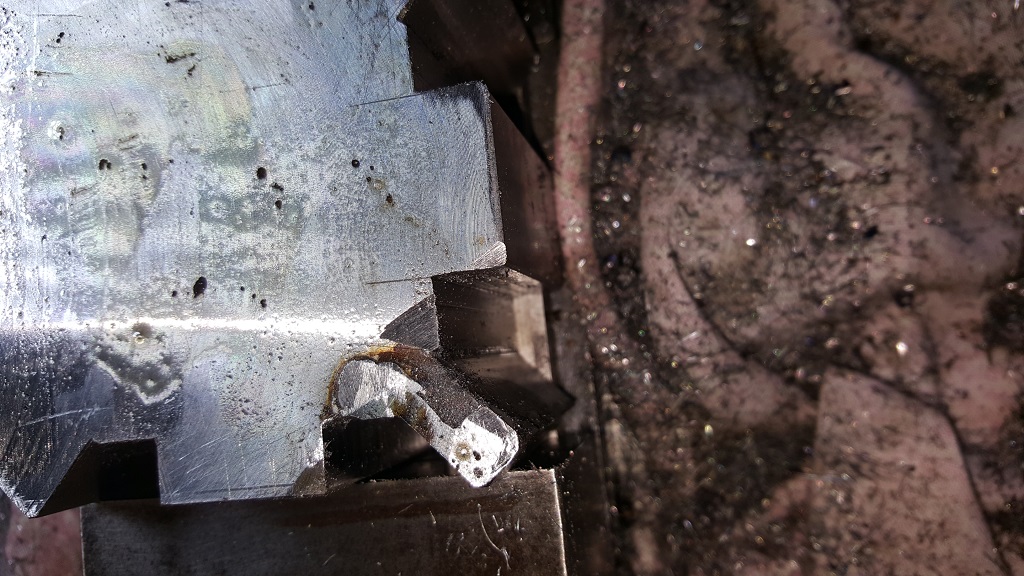

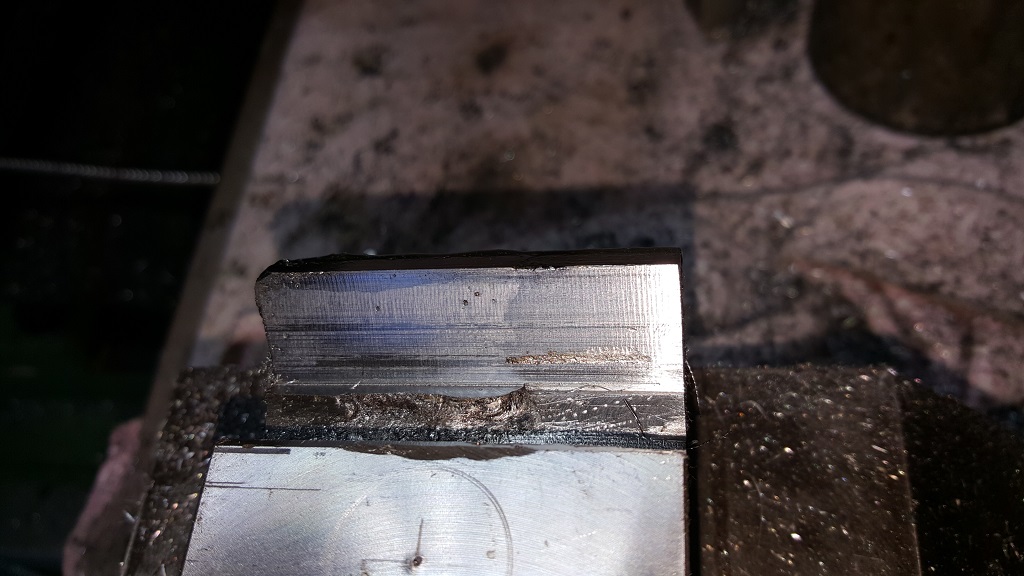

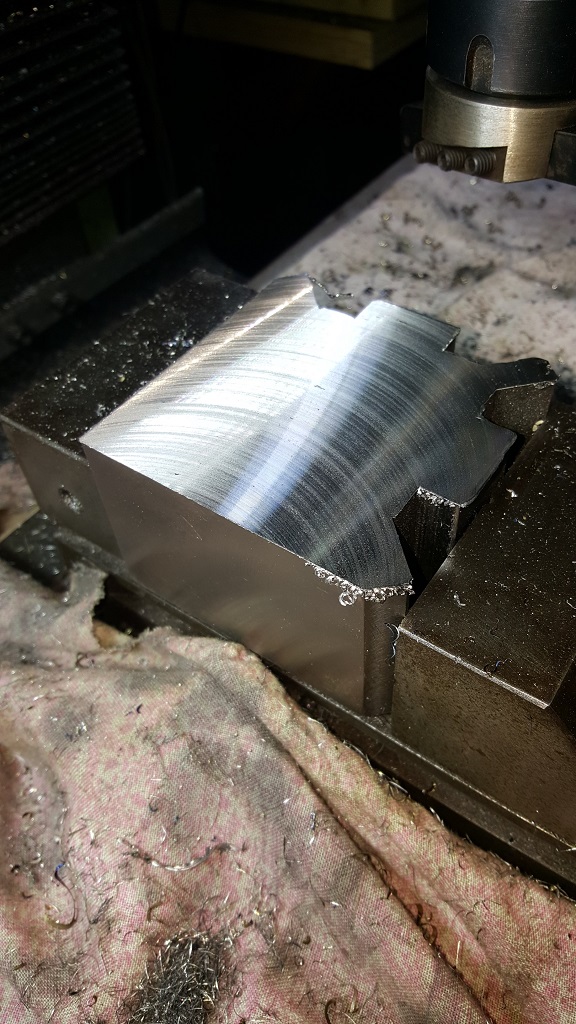

nel pomeriggio ho cominciato la ricostruzione e finalmente ho potuto levare quel decimo che non mi permetteva di far baciare pe superfici di contatto tra torretta e cartella
adesso vi posto le foto del danno e della riparazione effettuata e del famoso decimo che impediva il perfetto accoppiamento tra torretta e cartella.

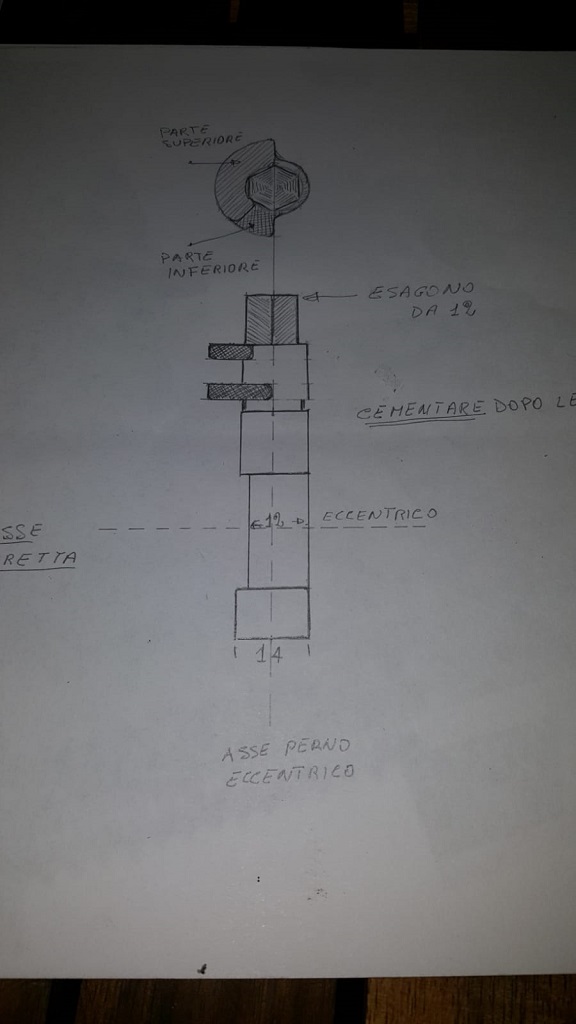

Domani a Dio piacendo dovrei cominciare a fare i perni con eccentrico e fatti quelli comincerò la foratura a seguire preparero il Tenone nel cui interno ruota l'eccentrico e quindo forerò anche quello.
Un saluto a tutti
Paolo

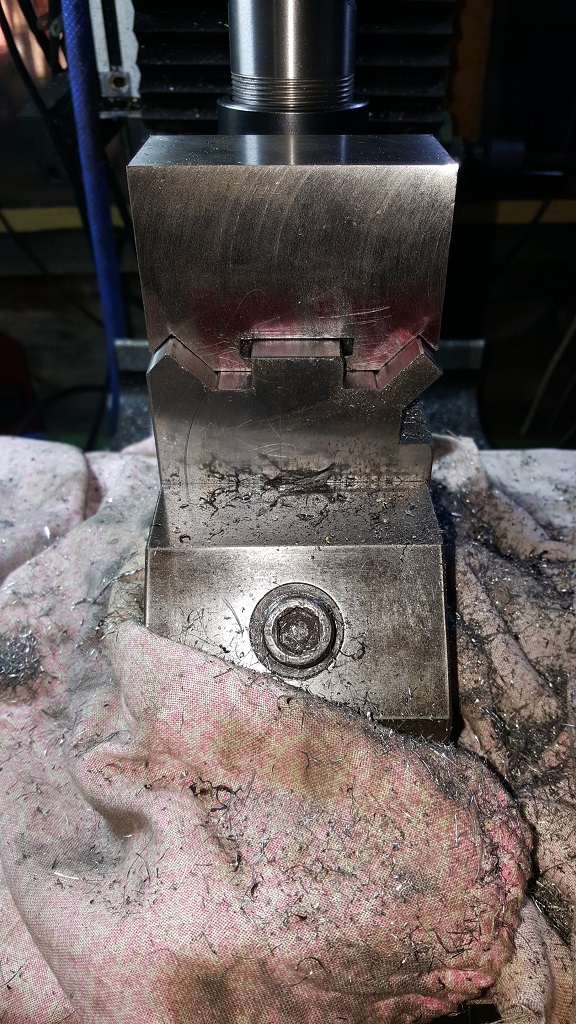

A questo punto dopo tanto penare per 1/10 in più finalmente il lavoro prende forma e quella precisione che cercavo tra le V della torretta e quelle della cartella era finalmente raggiunta..
l'accoppiamento era riuscito anche ruotando la cartella la tolleranza tra le V era ZERO.
