Grande Paolo
Hai ottenuto due piccioni con una fava,
1) recuperato la torretta che sembrava destinata al bidone dei rifiuti (pensa che frustrazione doverla rifare di sana pianta)
2) La cartella, che doveva essere la prova tecnica di costruzione sull'esperienza della quale costruire poi le altre, invece va talmente bene che sarà la prima realizzata delle 5 o 6 o
quante deciderai di farne.
Direi che nonostante l'imprevisto hai di che essere contento. La torretta, se non ci avessi detto tu cosa è successo, non lascia trapelare nulla di quanto accaduto, dunque ottimo lavoro. Penso sarà una gioia per gli occhi, oltre che per il protafoglio e per il corredo di utensili, poter vedere la torretta finita con intorno il set di cartelle.
Non posso fare altro che farti i complimenti e credo che ne riceverai tanti anche dagli amici del forum. Buon proseguimento dei lavori e non deconcentrarti, di questo passo presto ne vedremo la fine
Un salutone
Franco

Buona sera anche oggi son qui con gli aggiornamenti sul lavoro della torretta, che anche se non sembra è lungo e meticoloso, tanti particolari che devono obbligatoriamente combaciare tra loro per avere un prodotto sicuro e funzionale.

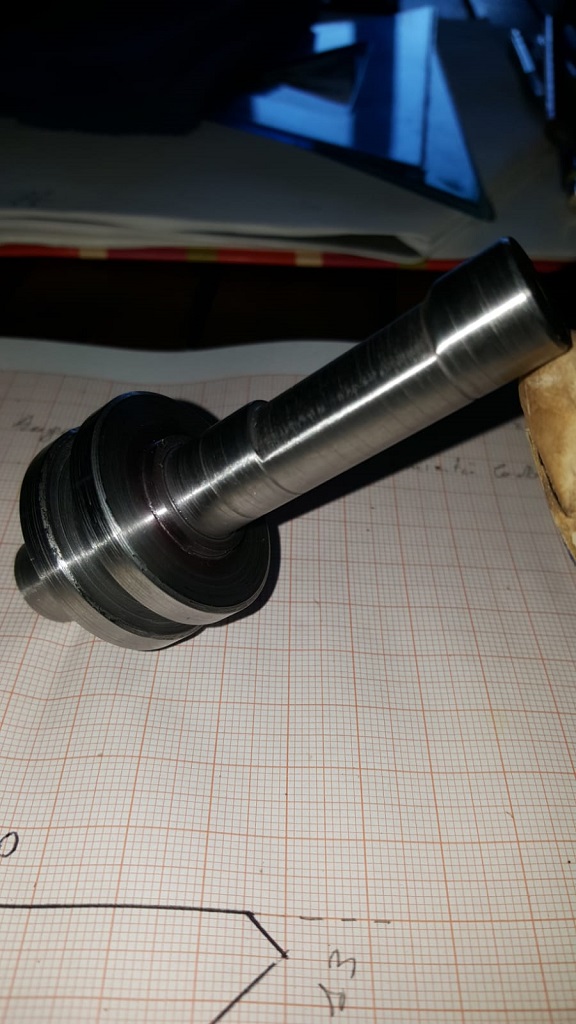

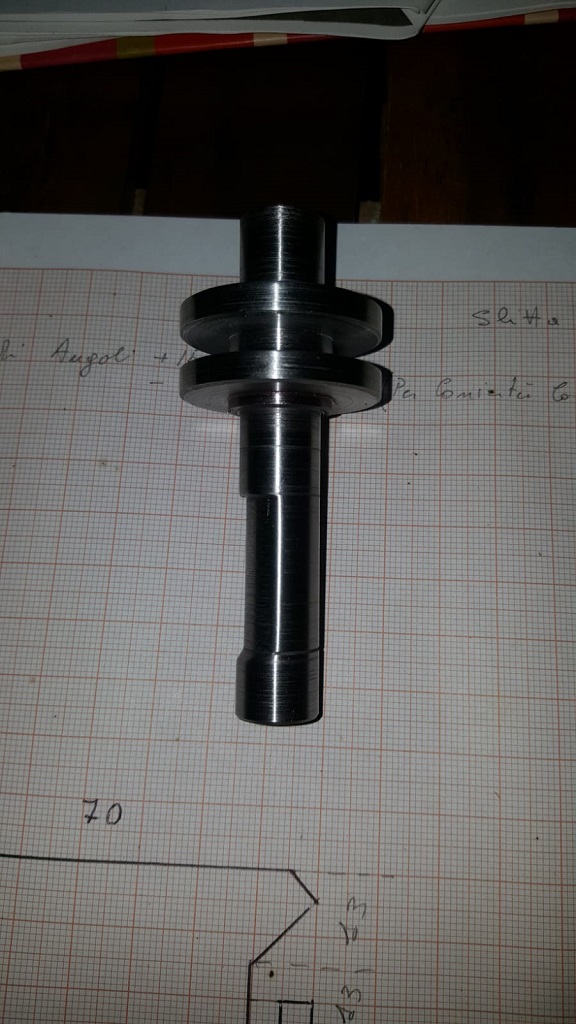

Oggi ho completato il primo perno eccentrico, completato per dire l'ultima fase di lavorazione potrà avvenire solo dopo la foratura della torretta e del tenone, per stabilire l'esatta posizione delle alette superiori che hanno una duplice funzione, permettere la regolazione della quota e il serraggio completo della cartella.
Sono partito da acciao da bonifica diametro 35 per poter realizzare le alette che anche se non sembra hanno una funzione di tenuta molto importante, tale da non poter essere brasate al perno, ma devono farne parte integrante.
finito il perno ho realizzato una spalla eccentrica in bassofondo, che permetterà il bloccaggio del tenone.

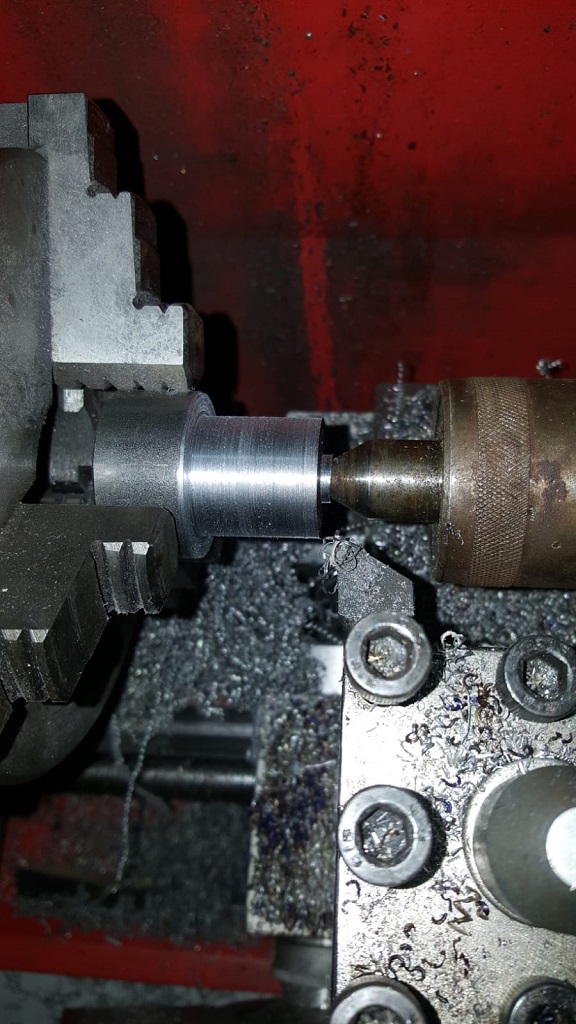

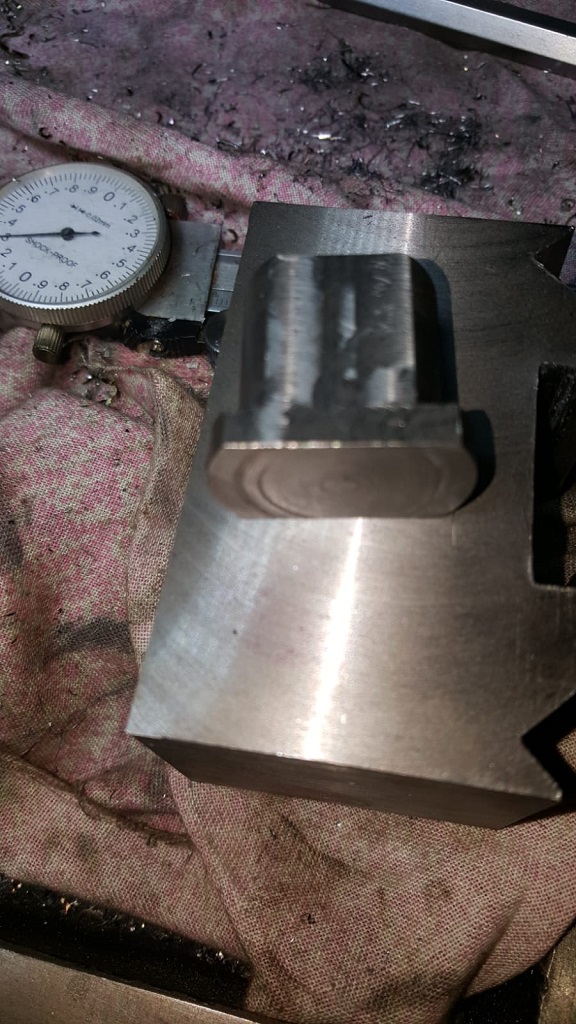

Sono passato quindi alla realizzazione del tenone , anch'esso non è completo, manca la foratura ma la stessa si potrà effettuare dopo la foratura della torretta e inserimento della spina che darà la posizione esatta del foro.
Domani comincerò con la foratura della torretta sulla quale saranno eseguiti 6 fori-
2 relativi ai perni conici e raranno da 14,3 mm
2 relatuvi all'alloggiamento dei tenoni da 23 mm
1 per il perno di fissaggio da 16 millimetri alla base e da 20 mm per i 2 terzi dell'altezza per alloggiare il comando della maniglia di chiusura
1da 6 millimetri per la spina di blocco sul parallelismo tra torretta e carrino.
Sper di completare la foratura per domani e di seguito costruire il secondo perno con eccentrico e il secondo tenone.
Finito tutto questo comincerò il lavoro delle cartelle
Atutti una buona serata
Paolo

Ormai siamo alle ultime due curve prima del rettilineo del traguardo. Tra poco vedremo il risultato finale che si preannuncia grandioso.
Dai Paolo un ultimo sforzo

Franco

Buona sera popolo del Forum,
In primis ringrazio Franco e Mario per gli apprezzamenti, ma finchè non sarà finita del tutto non voglio cantar vittoria..

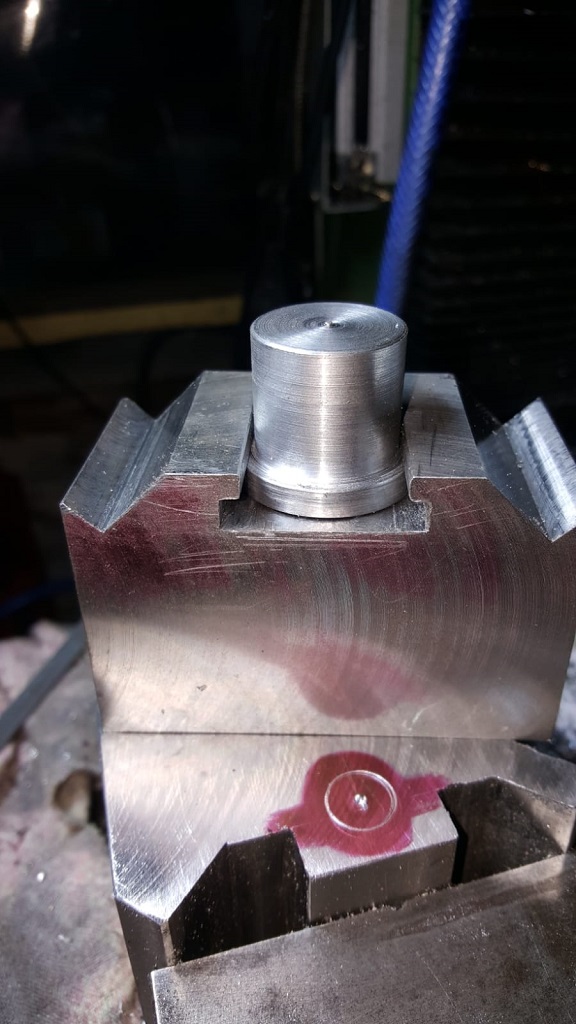

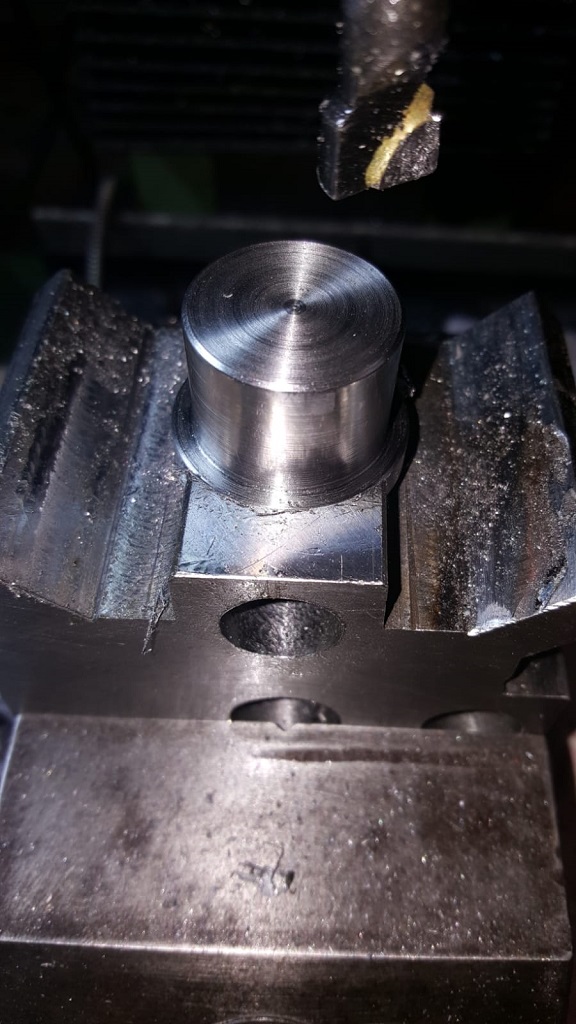

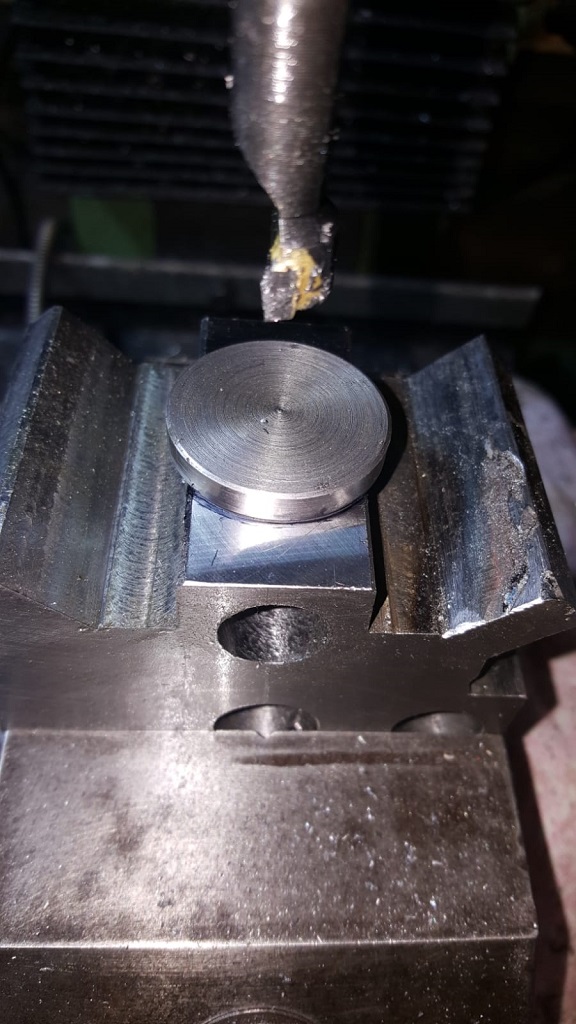

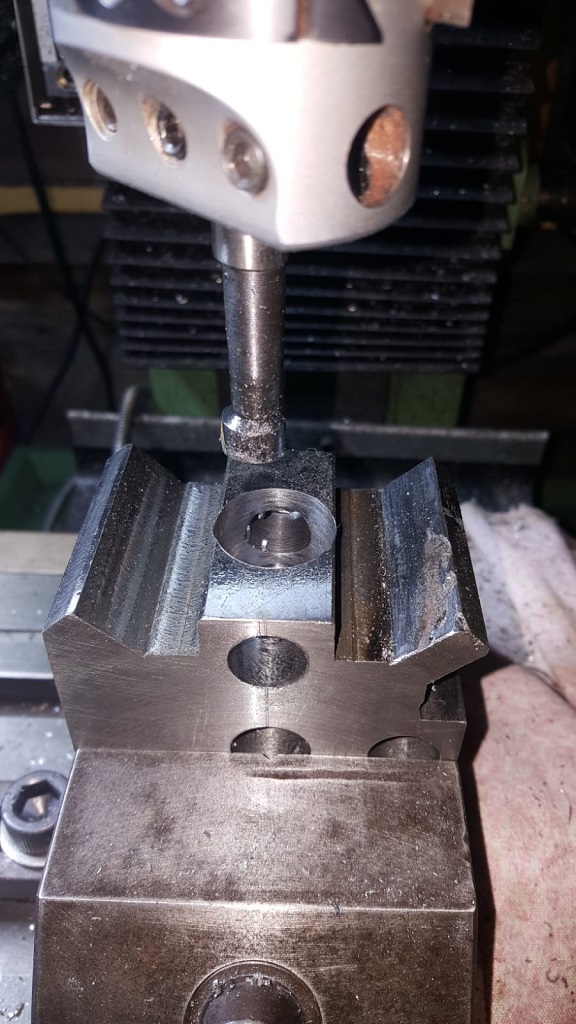

Ho finito i bassifondi per l'alloggiamento dei tenoni, e mi manca la loro foratura, ho fatto una piccola modifica , per non tagliare i tenoni, perdevano troppo in robustezza ed ho quindi previsto un bassofondo circolare per alloggiare l'intera testa del tenone. Anche esteticamente è più valido anche se mi impegnerà in ulteriore lavoro.
Domani dovrei forare i tenoni e quindi potrò tagliare le 2 alette del perno con eccentrico.
Ma adesso posto le foto, così sarà tutto più chiaro
A domani per il prossimo episodio...
Paolo

Ciao Paolo
ormai non basta più la sola funzionalità, cerchi anche il risultato estetico. Quando sarà finita meriterà un posto al MoMa (Museo of Modern Art) di New York. Scherzi a parte questo lavoro ti ha impegnato più di ogni altro finora ma la soddisfazione, una volta ultimato, sarà enorme. Facendo i debiti rapporti si capisce perchè le torrette della Impero costano così tanto, uno dei motivi e la complessità del lavoro.

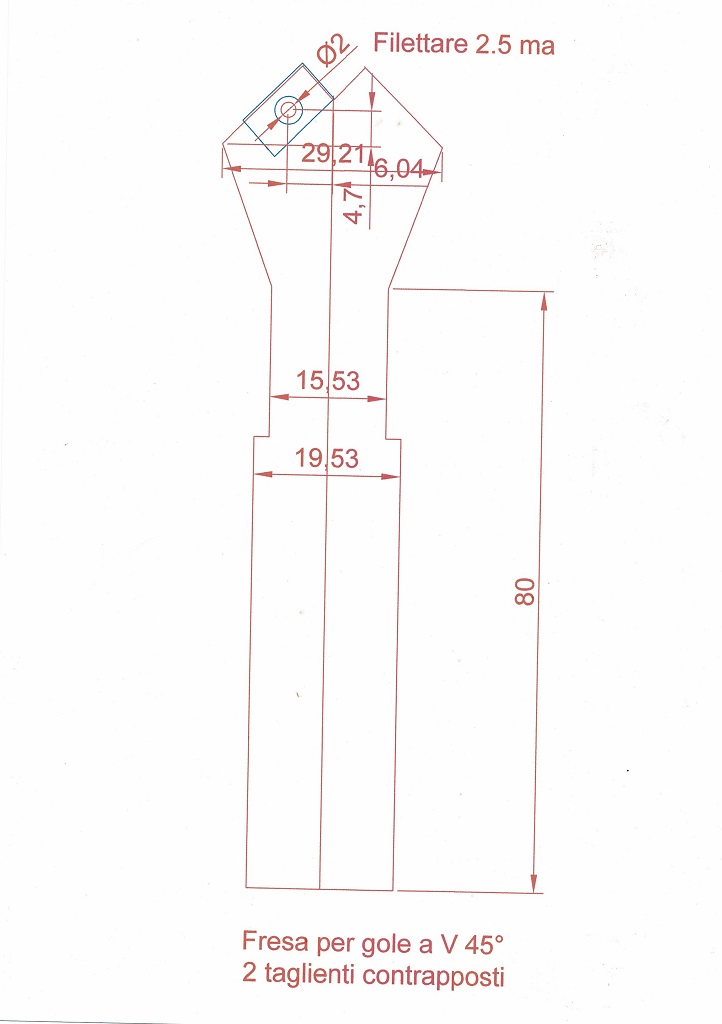

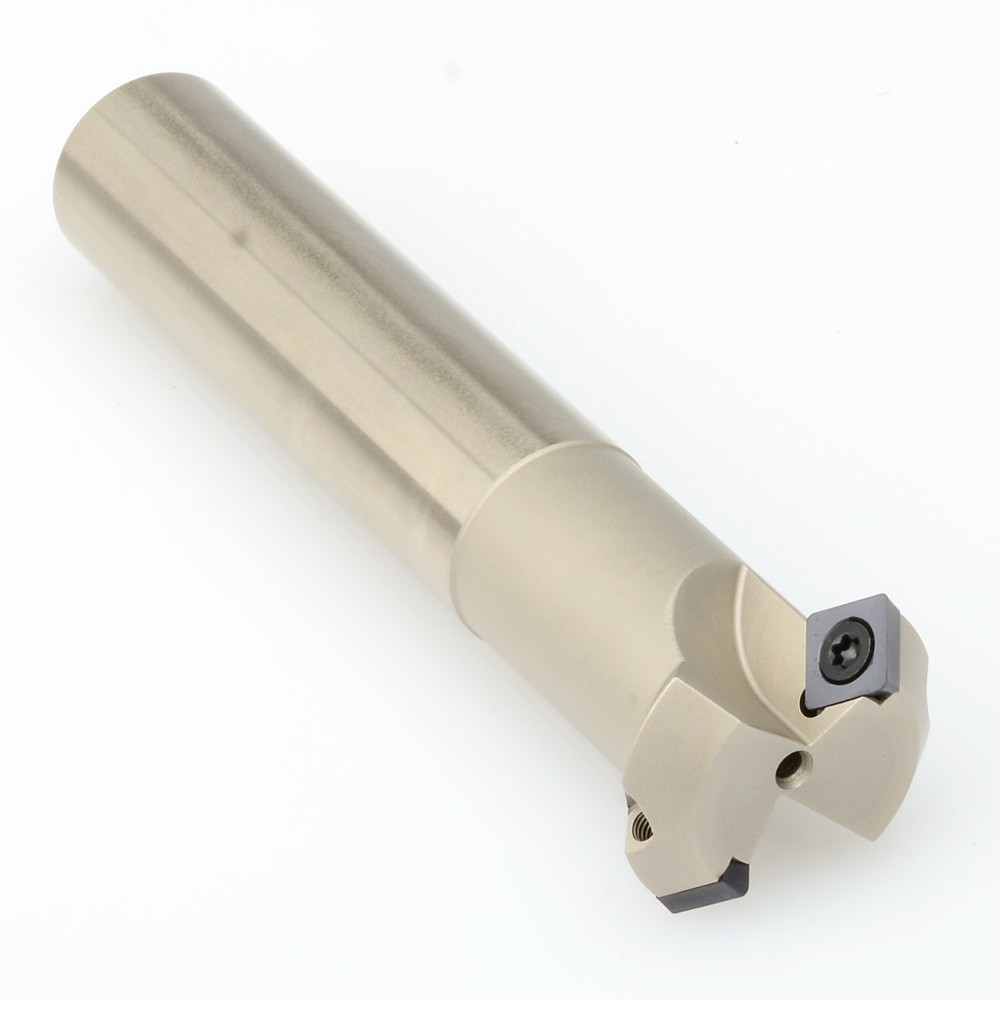

Bella anche quella fresa per spallamenti a 45°. Considerando quanti amici del forum si sono costruiti quella per fresare a coda di rondine (io, Mario, tu stesso ma anche altri che ora mi sfuggono), credo in molti siano interessati anche a questa, per cui faresti cosa gradita pubblicando anche i disegni. Un grazie anticipato.

Dai Paolo che ci sei quasi

Un saluto
Franco
