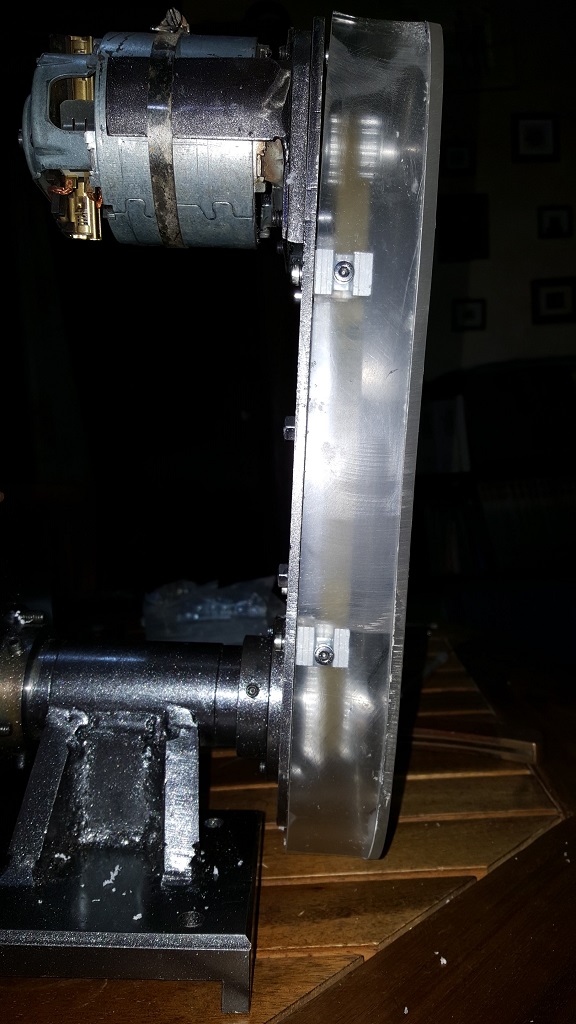

Buona sera dopo una settimana di lavoro ho finalmente completato la "Rettifica Tangenziale per mini tornio".
Questo strumento penso ritorni molto utile a chi si avvicina alla meccanica di precisione... quindi spero sia utile a molti.
E' stato un lavoro abbastanza impegnativo ma il risultato finale mi ha appagato.
Non è di diddicile esecuzione visti i lavori eseguiti da molti di voi, se qualcuno fosse interessato ad adattarla al proprio tornio mi contatti e mi chieda tranquillamente dettagli. Inoltre se interessa qualcuno posso costruirla, contattatemi in calce lascio la mail.

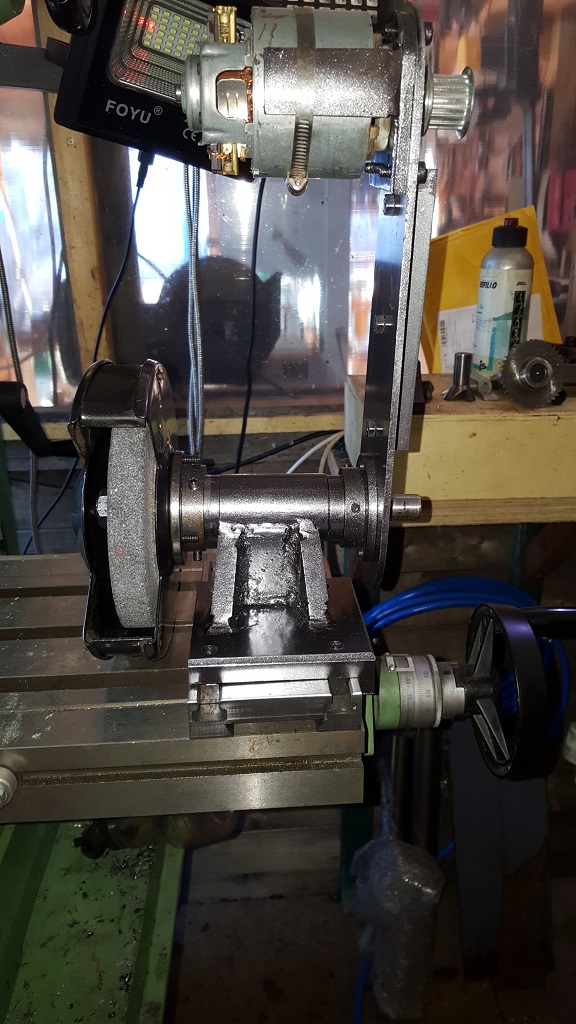

Il mio progetto prevede di poter usare la rettifica applicandola direttamente alla slitta del carro, slitta che era in preparazione in quanto quella originale non era dotata di T-Slot quindi su quella era praticamente impossibile.

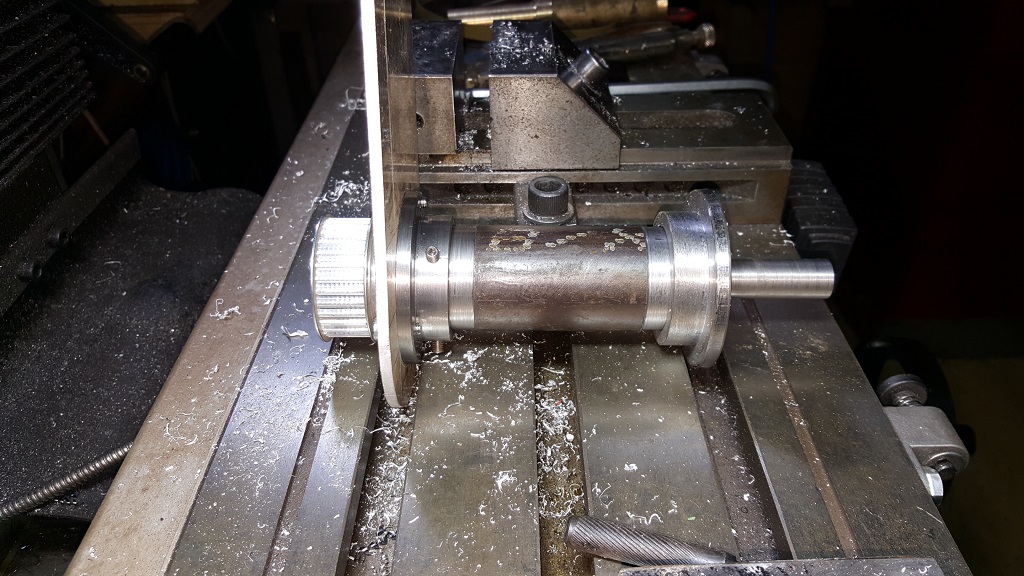

finita la slitta ho potuto provvedere al montaggio della rettifica.

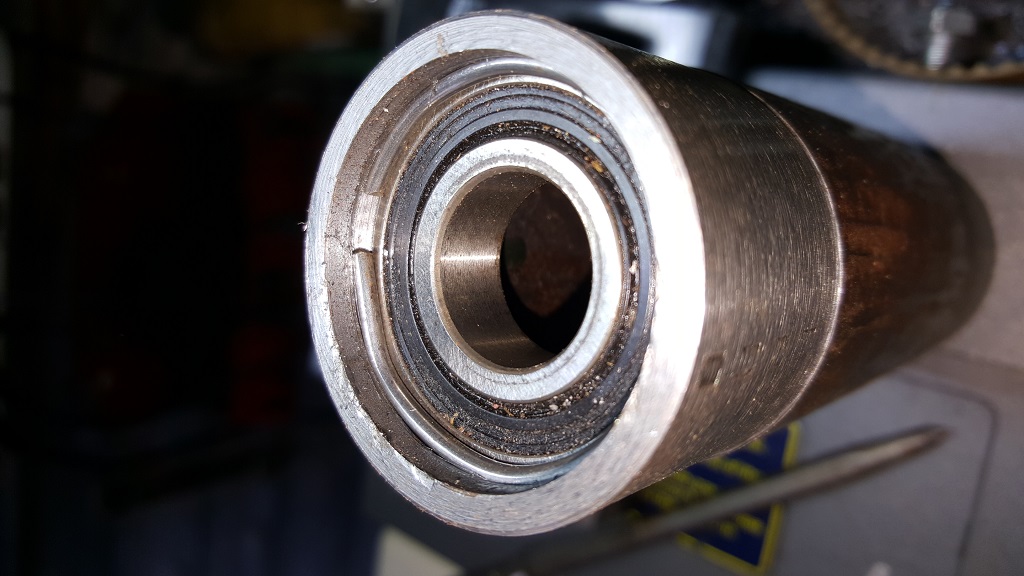

Tutti i particolari sono stati costruiti da me come anche gli anelli di blocco dei cuscinetti, realizzati in acciaio armonico da 2 mm.

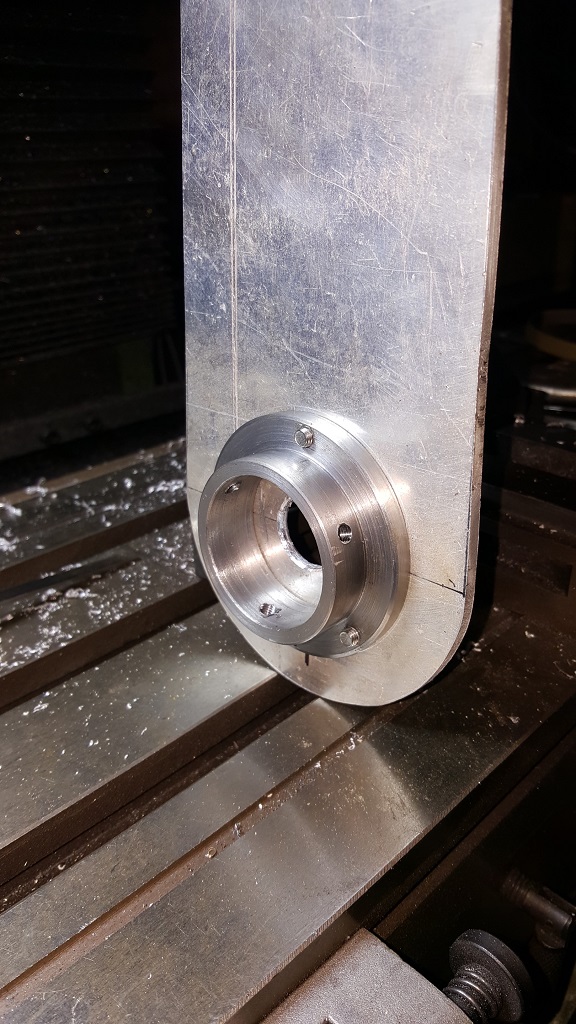

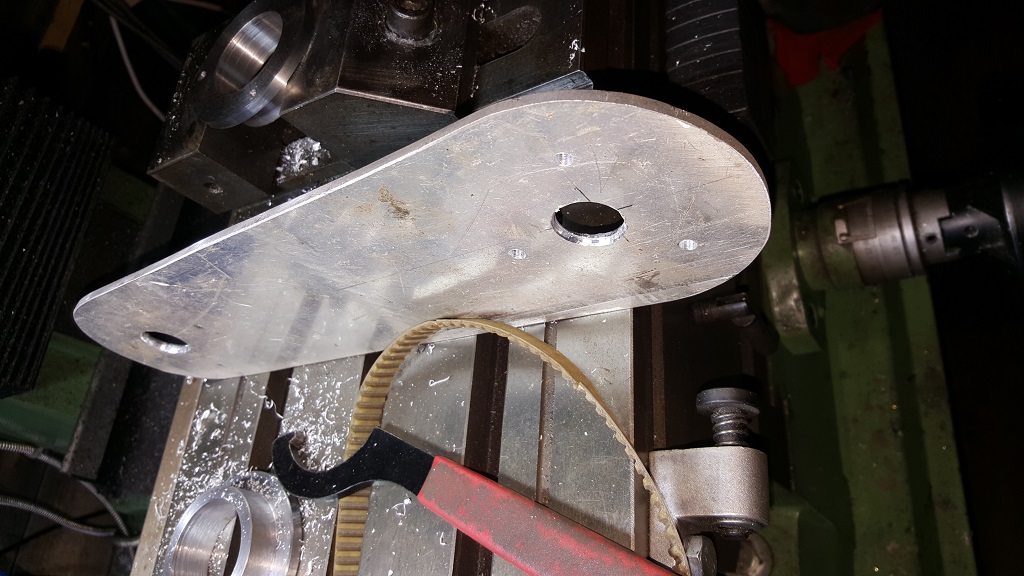

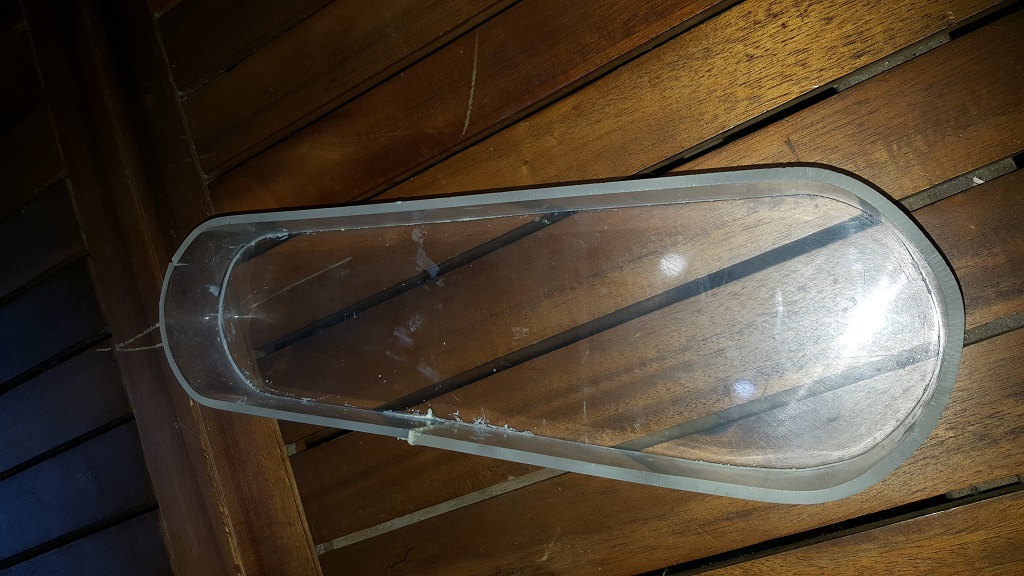

La scatola salvacinghia è stata realizzata in plexiglass non senza difficoltà sopratutto nella realizzazione della fascia laterale di chiusura che è fatta in un unico pezzo sagomato a caldo.
Penso che le foto rendano più delle mie parole .
Vi lascio alle foto e al filmato della prova
Un saluto
Paolo

Qui a seguire vi lascio il link del video che ho realizzato durante la prova.
mi scuso in anticipo per la qualità della ripresa fatta con un cellulare.
Spero i prossimi di realizzarli meglio

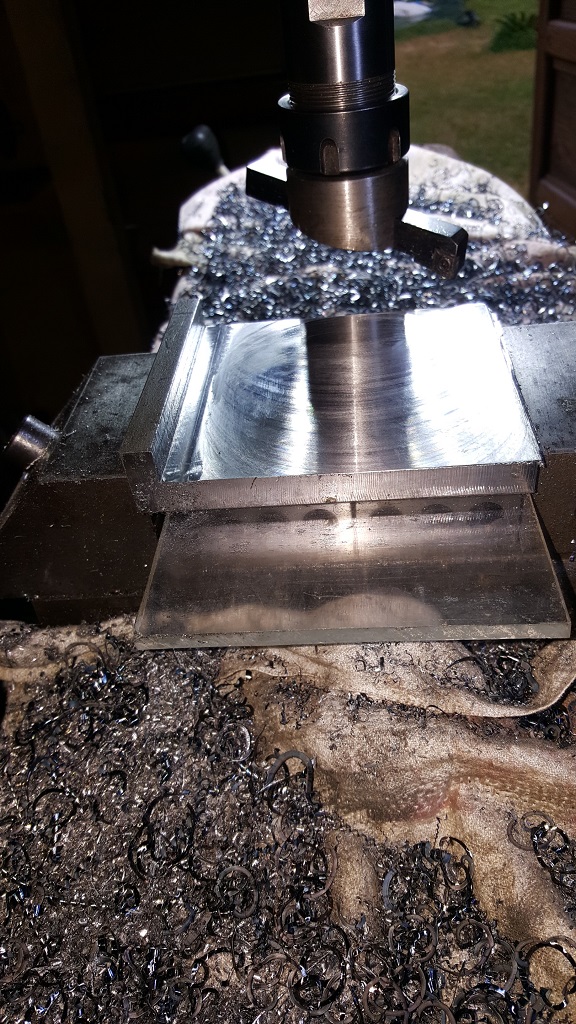

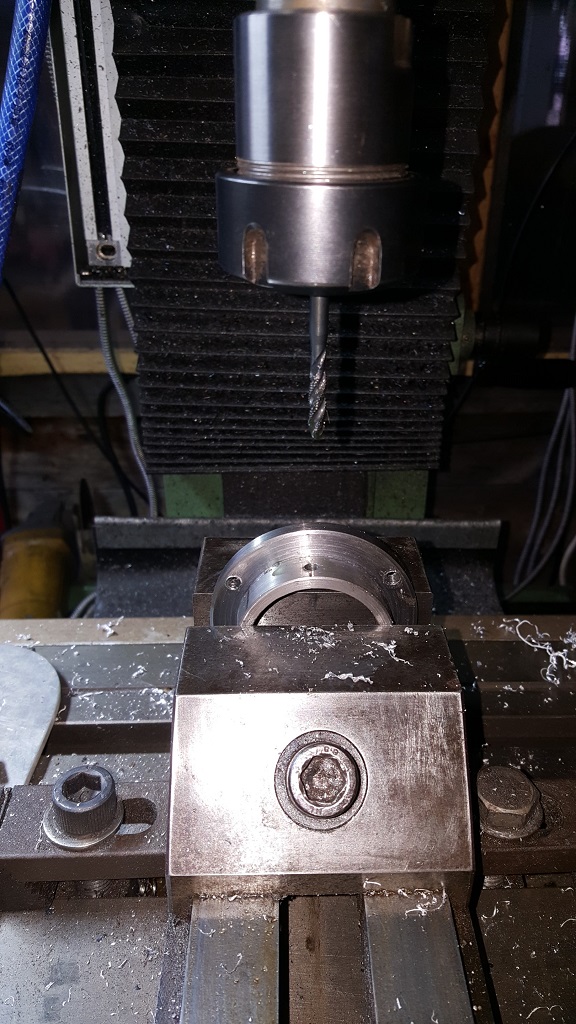

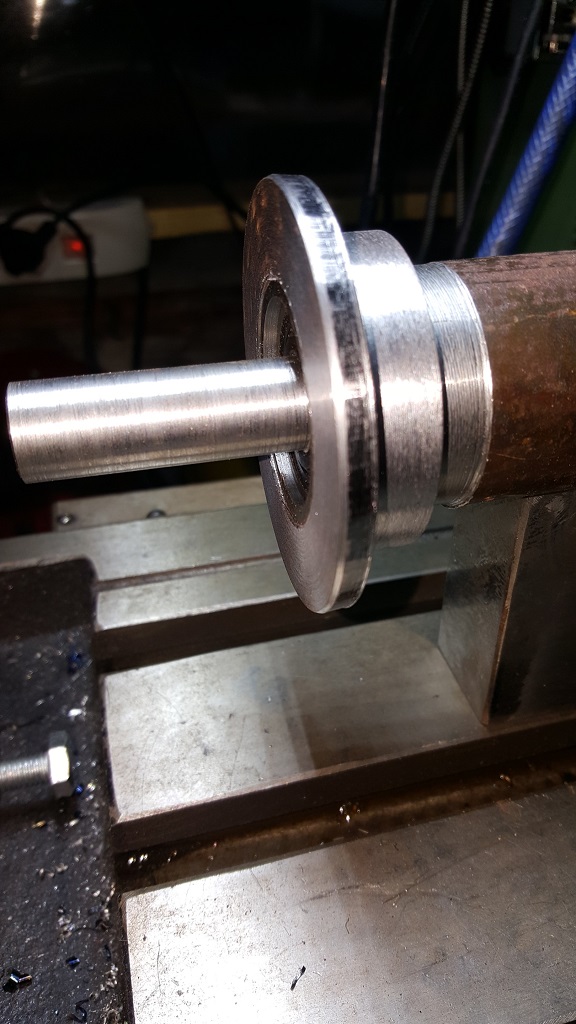

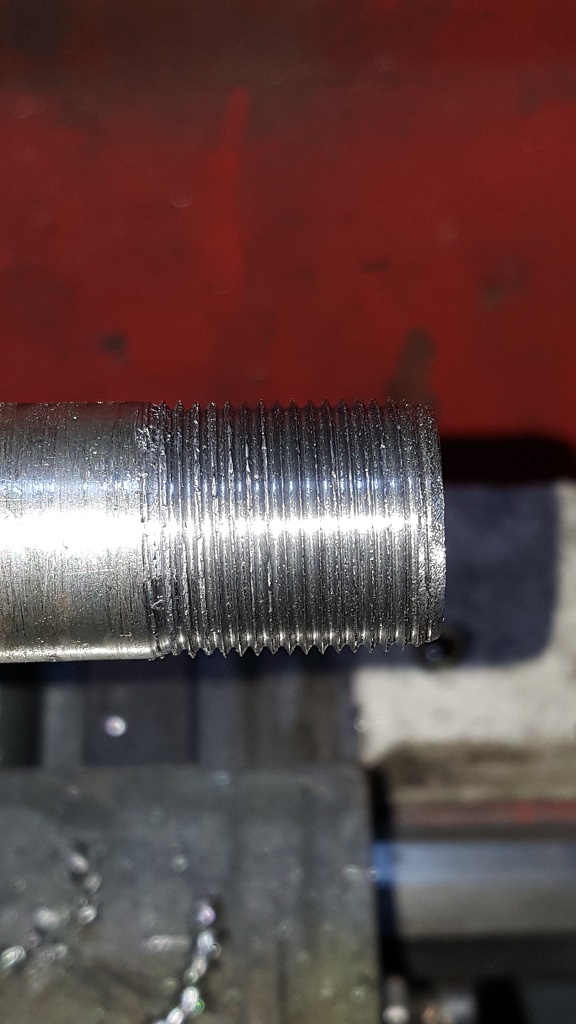

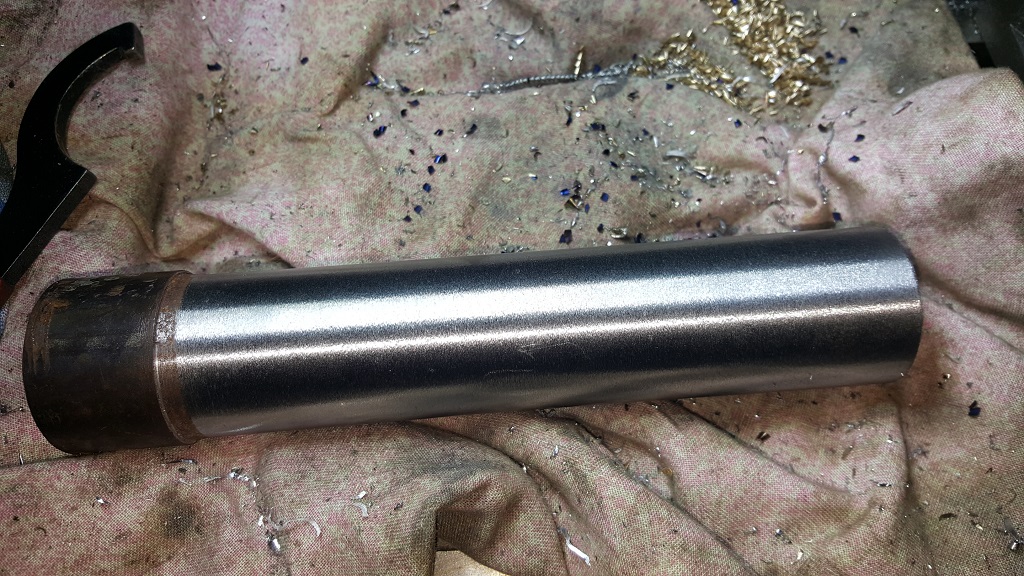

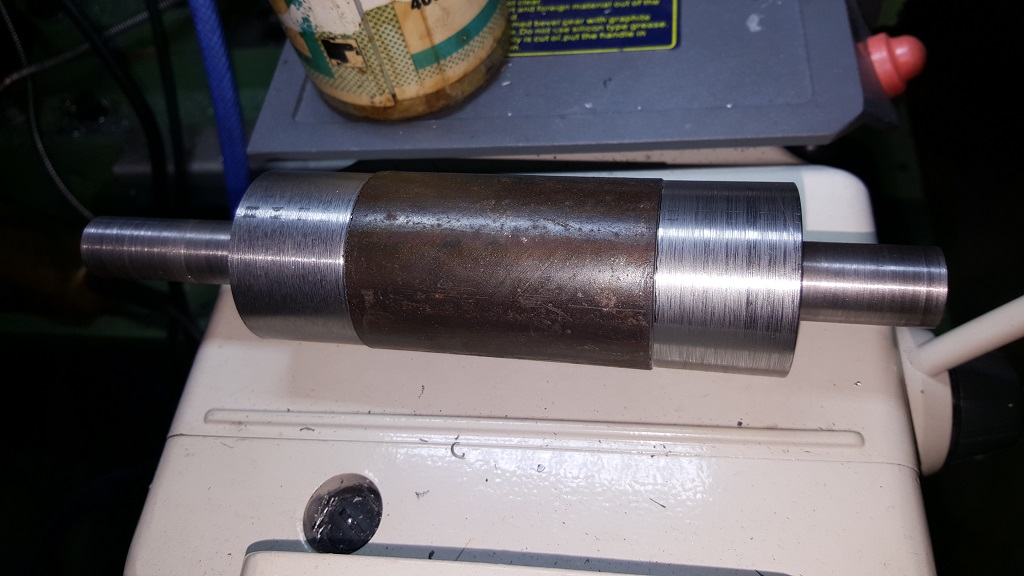

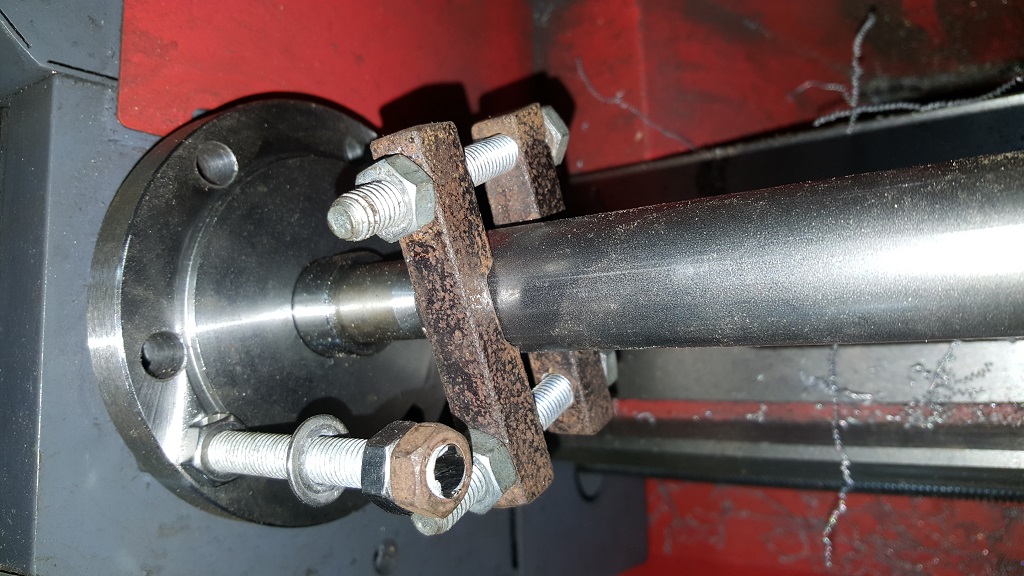

altre fasi della lavorazione.

Lavoro notevole, dal filmato vedo che gira perfettamente equilibrato. Penso possa venire utile a molti, almeno a quelli che riescano a rifare e sostiutire la slitta del carro.
Aspetto sempre con curiosità i tuoi post. Io tra il freddo e la figlia non riesco quasi più, almeno per ora, a rifugiarmi in laboratorio.

ciao mario

Grazie per i commenti , ne approfitto per postare qualche altro particolare che potrebbe interessare eventuali costruttori.
come annunciato vi lascio la mia mail
Un caro saluto a tutti
Paolo
