Ancora un lavoro veramente eccezionale, bravo Paolo.
Vedere poi la documentazione fotografica così in sequenza rappresenta meglio il tutto.
Certamente viene voglia di provarci.....
Grazie ancora Paolo e a presto.
Un caro saluto a tutti.

Massimo

concordo con te che si impara sempre fino a.......ma la vedo dura, parlo sempre per me, insegnarti qualcosa in questo campo date le tue conoscenze sia pratiche che teoriche, forse capiterà, chissà... ma sarà sicuramente una casualità. Forse se ci confrontassimo in qualche altra materia sarebbe magari più probabile che possa succedere anche se, conoscendoti, ho avuto modo di constatare ed apprezzare la tua poliedricità, visto che i tuoi interessi e le tue conoscenze spaziano dalla meccanica, alla letteratura, alla cucina, all'agricoltura, all'edilizia, alla falegnameria...e mi fermo qui ma sono sicuro che sai fare anche tanto altro

Un saluto

Franco

Paolo dice che lo scopo della pubblicazione dei suoi lavori non è quello della mera replica d parte nostra, ma quello di stimolare la voglia di fare, di cimentarsi nella costruzione, anche di quello che a prima vista sembrerebbe fuori portata dalle nostre capacità e dalle nostre attrezzature.

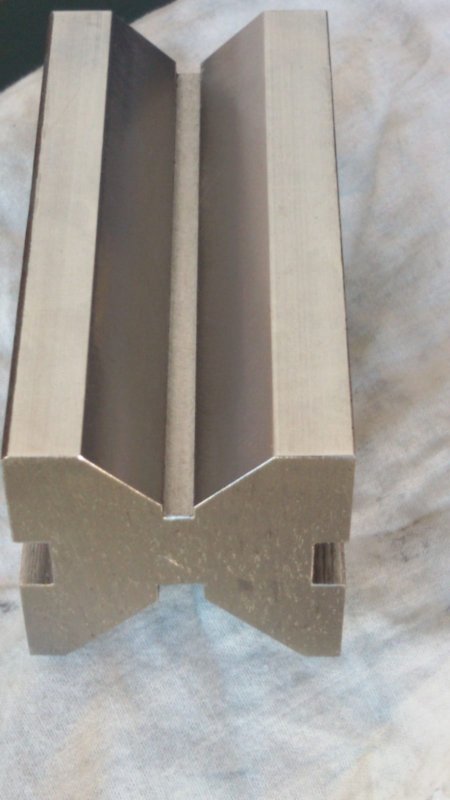

Bene in quest'ottica, confrontarmi con le mie capacità realizzative e costruirmi un qualcosa di cui avevo bisogno senza doverlo comprare, vi presento la mia versione dei V-Block, che differiscono da quelli di Paolo per le dimensioni, più adatte alle mie necessità. Sono partito da un quadro di acciaio da 40 mm di lato per 83 mm di lunghezza, ne ho lavorato i lati portandolo a una dimensione di 38 mm di altezza per 39 di larghezza senza intervenire sulla lunghezza. Inizialmente pensavo che fosse un lavoro particolarmente difficile e impegnativo non tanto per il riuscire a dare la forma al blocco grezzo, quanto per la capacità della mia fresa di asportare tanto materiale. Col giusto approccio (calma, rispetto per la macchina e giuste sequenze di lavoro) ho cominciato e mi sono reso conto che il lavoro era sì impegnativo ma alla mia portata e questa consapevolezza mi ha dato una grande fiducia nei miei mezzi. Ovviamente mi sono tenuto in contatto con Paolo che pazientemente è stato prodigo di consigli e raccomandazioni. Ne è venuto fuori un lavoro che mi soddisfa molto in primis in termini di precisione, (ho una variazione di 0,01 mm su 83 mm di lunghezza) eppoi anche come si presenta esteticamente.
Vi posto alcune immagini delle varie fasi di lavoro. Mi rimane solamente da tagliare il blocco per ottenerne 2 da 40 mm di lunghezza e rettificarne le estremità.

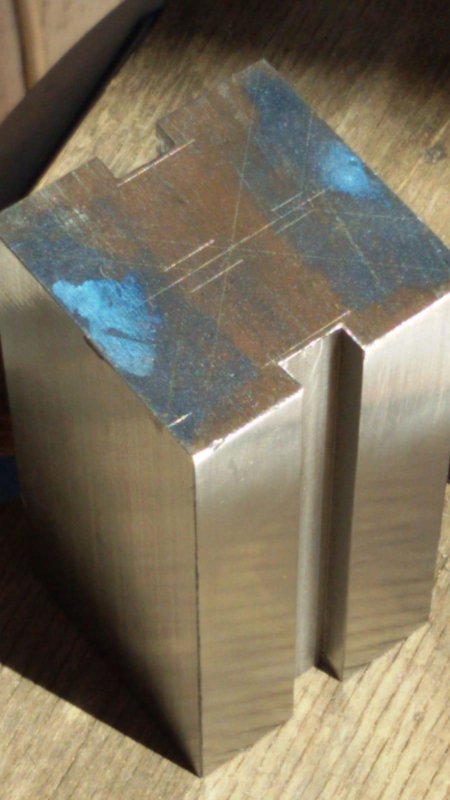

foto 1) le cave laterali ottenute con una fresa da 8 mm per una profondità di 4 mm.

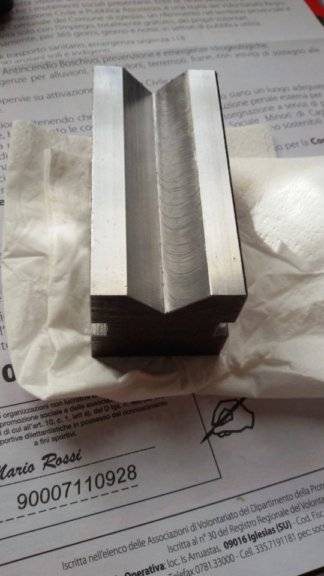

foto 2) la fresatura della V più piccola con lato di 15 mm circa per una profondità di 10 mm.

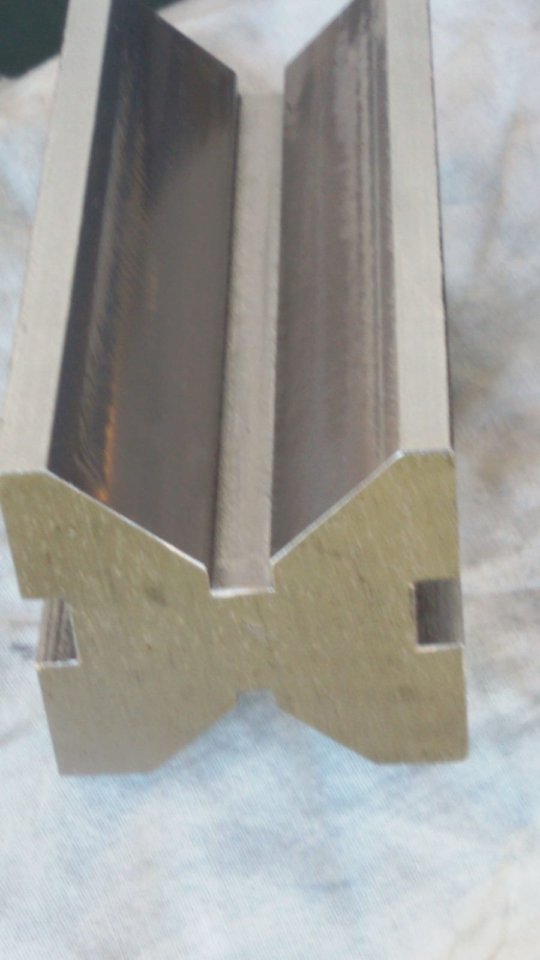

foto 3) la fresatura della V più grande con lato di 20 mm circa per una profondità di 15 mm.

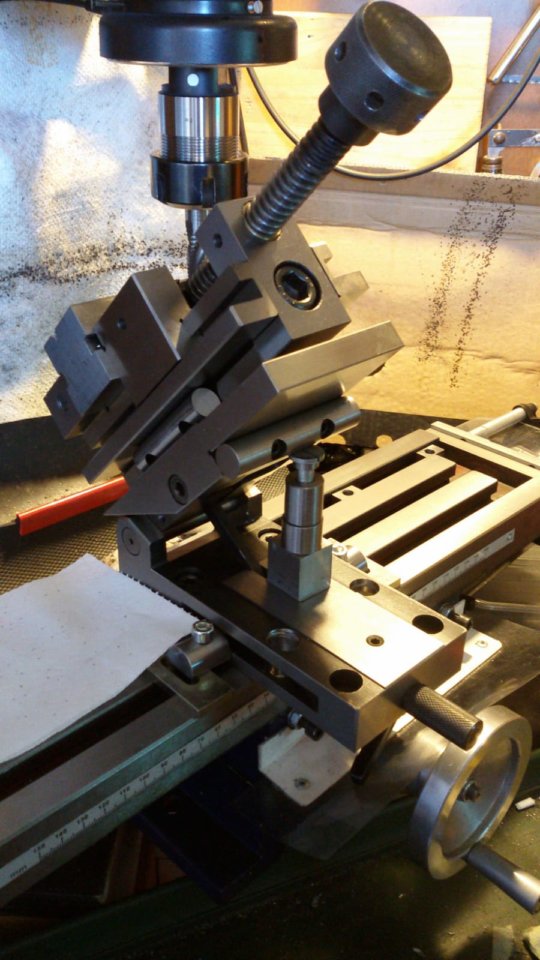

ultima foto il setup della lavorazione.
La morsa è angolabile sia longitudinalmente che trasversalmente e mediante le barre seno incorporate , mediante distanziali adatti allo scopo (nel mio caso per una barra seno da 100 mm 45° si ottengono con l'interposizione di un distanziale di 70,71 mm).
Ringrazio Paolo per i consigli e per la pazienza.

Ciao Franco

Ciao Paolo, grazie per le belle parole e per l'incoraggiamento, sai che non mi tirerò indietro se ci sarà da fare qualcosa che mi ritornerà utile, come sai anche che approfitterò ancora della tua benevolenza...

Franco
