Autore ArgomentoS.O.S. Trapano a colonna Parkside PTBM 500C3 del 2017
nando
Nuovo
Posts: 36
Permalink
Post S.O.S. Trapano a colonna Parkside PTBM 500C3 del 2017
il: February 12, 2020, 23:06
Cita:

Salve. Ho acquistato il trapano in oggetto e controllandone il funzionamento ho riscontrato che il mandrino, girandolo a mano, ha uno scarto di circa 50° prima
di entrare in coppia con l'albero mosso dalla puleggia. Ho smontato l'albero puleggia-cremagliera-mandrino e con mia sorpresa ho visto che l'accoppiamento
fra l'albero puleggia e l'albero mandrino è sul punto rompersi.
Allego delle foto e sarei lieto se qualcuno di Voi esperti tornitori e fresatori potesse darmi un consiglio di come posso risolvere il problema prima di buttare via
l'aggeggio.
Vi ringrazio anticipatamente.
antoniofat-
tore
Raffinato Tornitore
Posts: 549
Permalink
Post Re: S.O.S. Trapano a colonna Parkside PTBM 500C3 del 2017
il: February 13, 2020, 04:48
Cita:

Salve.Dunque le soluzioni sono 2. Se lo ha acquistato da poco se lo può far sostituire,altrimenti non c’è altra soluzione che rifare il pezzo.
Antonio.

nando
Nuovo
Posts: 36
Permalink
Post Re: S.O.S. Trapano a colonna Parkside PTBM 500C3 del 2017
il: February 14, 2020, 22:34
Cita:

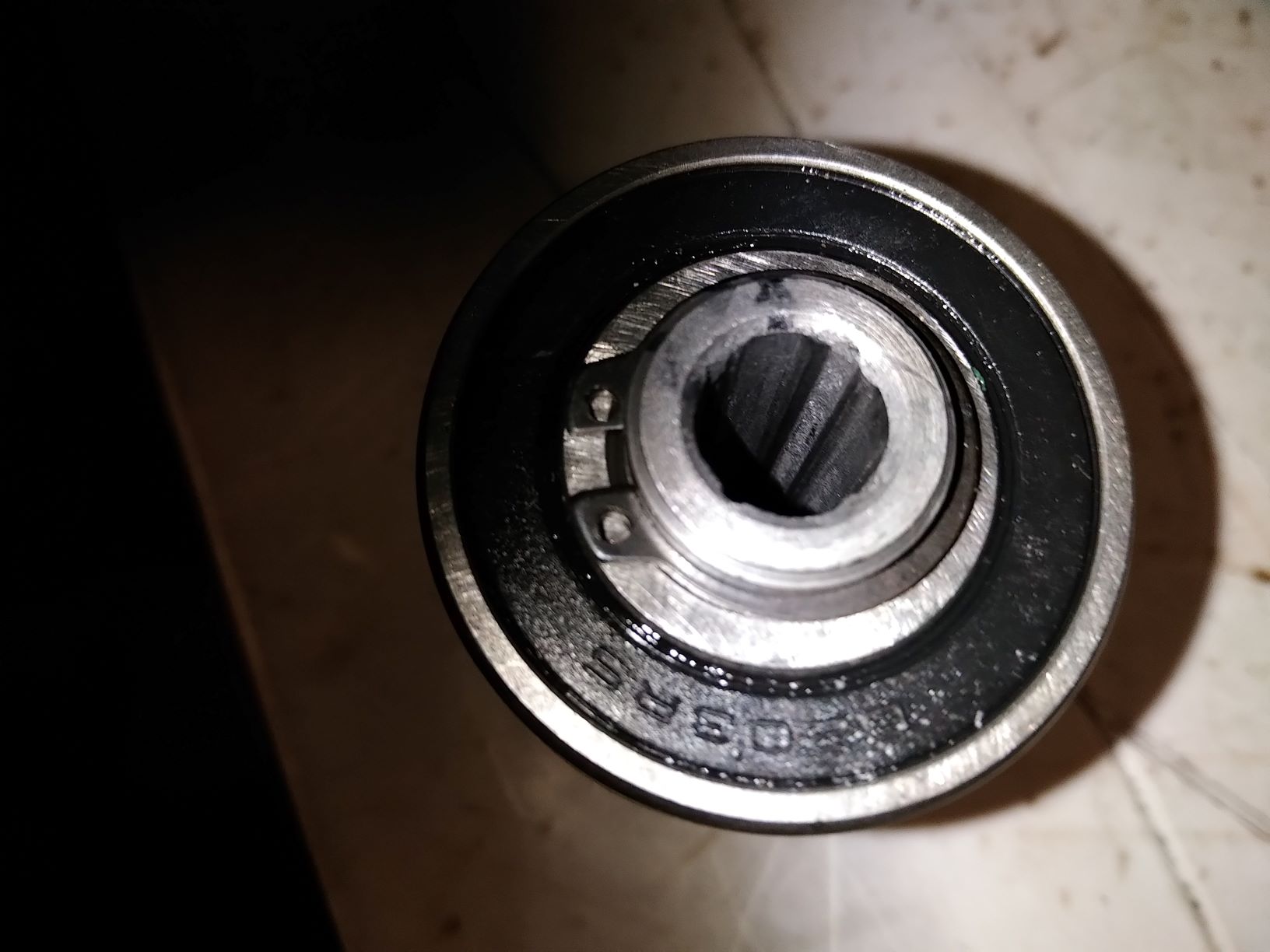

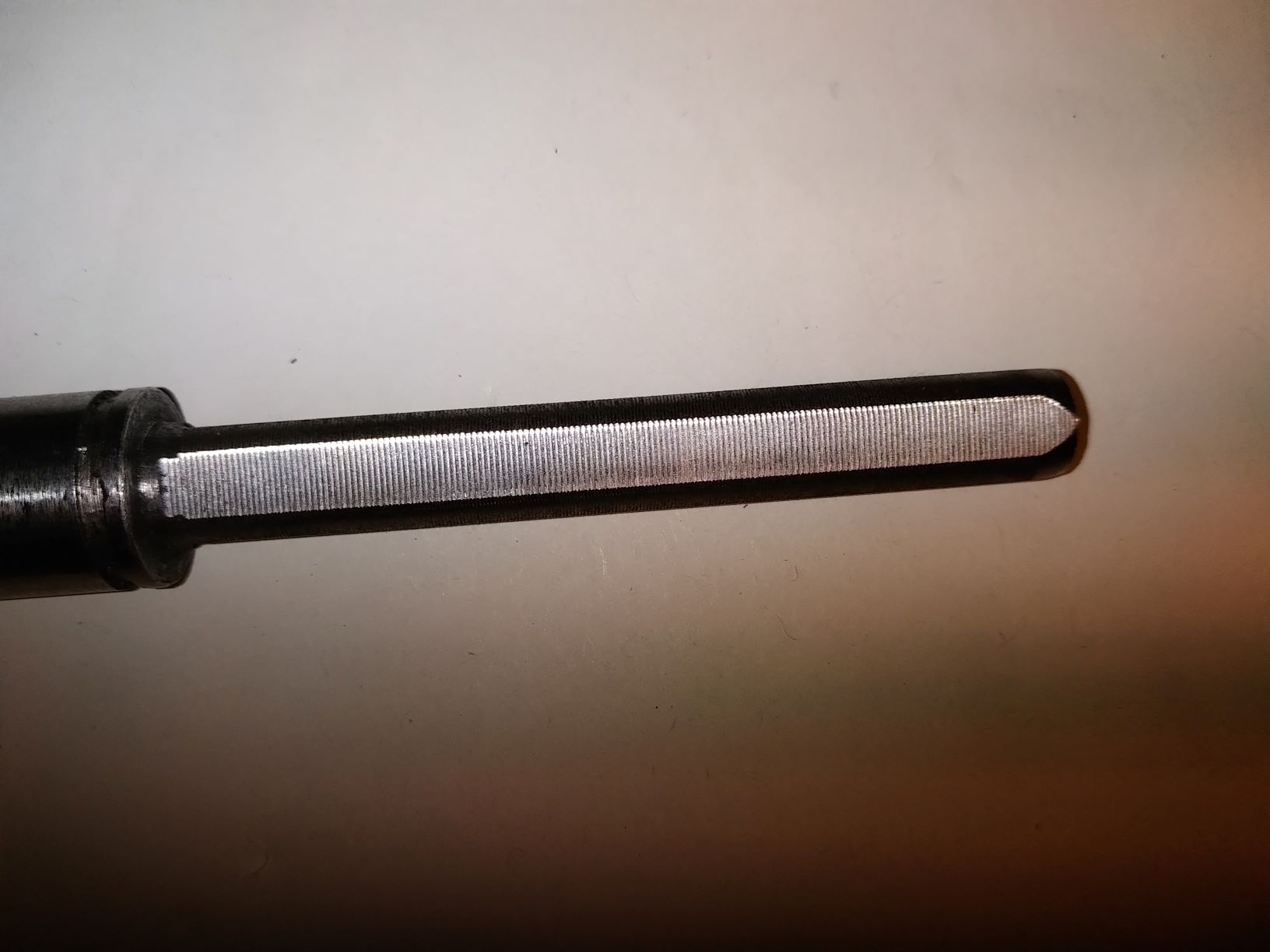

Posto nuovamente le foto per farVi vedere l'accoppiamento fra l'albero mandrino e quello della puleggia.
Come potete vedere il primo non ha lo stesso disegno del secondo. Ho controllato con la lente d'ingrandimento e non ci sono segni di rotture i pezzi sono
nati proprio cosi.

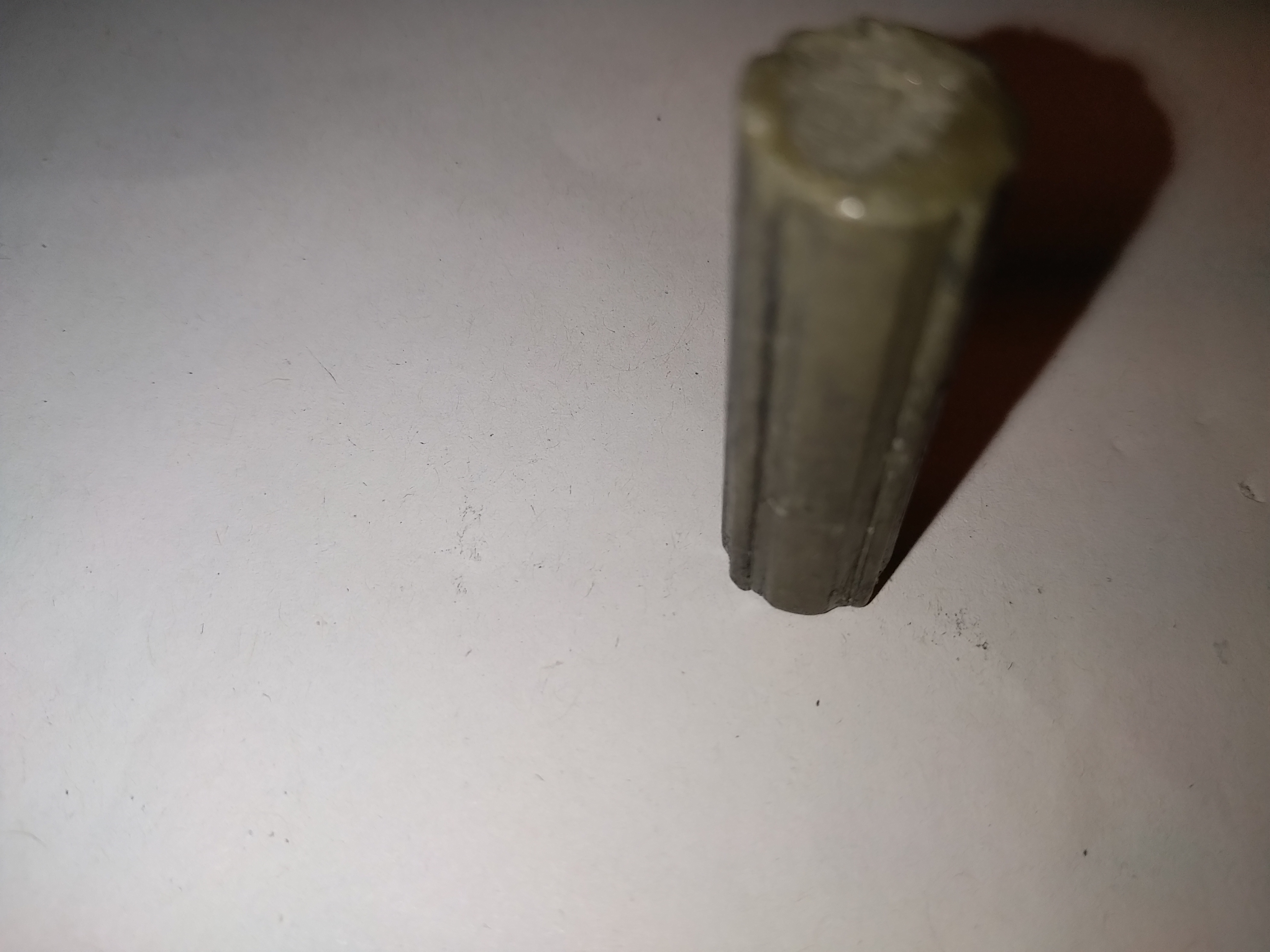

La terza foto è un calco di come dovrebbe essere l'albero di accoppiamento. Notare la differenza fra la prima e la terza foto.
Secondo Voi quale pezzo converrebbe rifare?
Desmo24
Raffinato Tornitore
Posts: 777
Permalink
Post Re: S.O.S. Trapano a colonna Parkside PTBM 500C3 del 2017
il: February 16, 2020, 09:23
Cita:

Ciao Nando
Che disattenzione in fase di montaggio, è proprio un altro accoppiamento!
Non so quanto sia profonda la parte femmina dell'accoppiamento (boccola) ma credo che sia più semplice rifare quella. Ti dovrai costruire un utensile stozzatore da montare sulla torretta portautensili del tornio e con quello, con leggere passate, scavare le scanalature che accoglieranno i denti dell'albero.
Ciao Franco
nando
Nuovo
Posts: 36
Permalink
Post Re: S.O.S. Trapano a colonna Parkside PTBM 500C3 del 2017
il: February 16, 2020, 15:41
Cita:

Grazie Desmo24 ma non ho un tornio e quindi me lo dovrò far fare.
La parte femmina è più grande di quella maschio (10,5 contro 9,6 mm)quindi bisognerebbe rifare completamente la boccola adattandola al perno (v. foto 1).
Sapresti dirmi il costo approssimativo del pezzo?
Grazie, Gianni.
Desmo24
Raffinato Tornitore
Posts: 777
Permalink
Post Re: S.O.S. Trapano a colonna Parkside PTBM 500C3 del 2017
il: February 16, 2020, 20:32
Cita:

Non ne ho la più pallida idea, ma se devi rivolgerti ad un professionista probabilmente ti converrà ricomprare l'intero trapano sperando in un assemblaggio più accurato

Ciao Franco
nando
Nuovo
Posts: 36
Permalink
Post Re: S.O.S. Trapano a colonna Parkside PTBM 500C3 del 2017
il: February 16, 2020, 23:49
Cita:

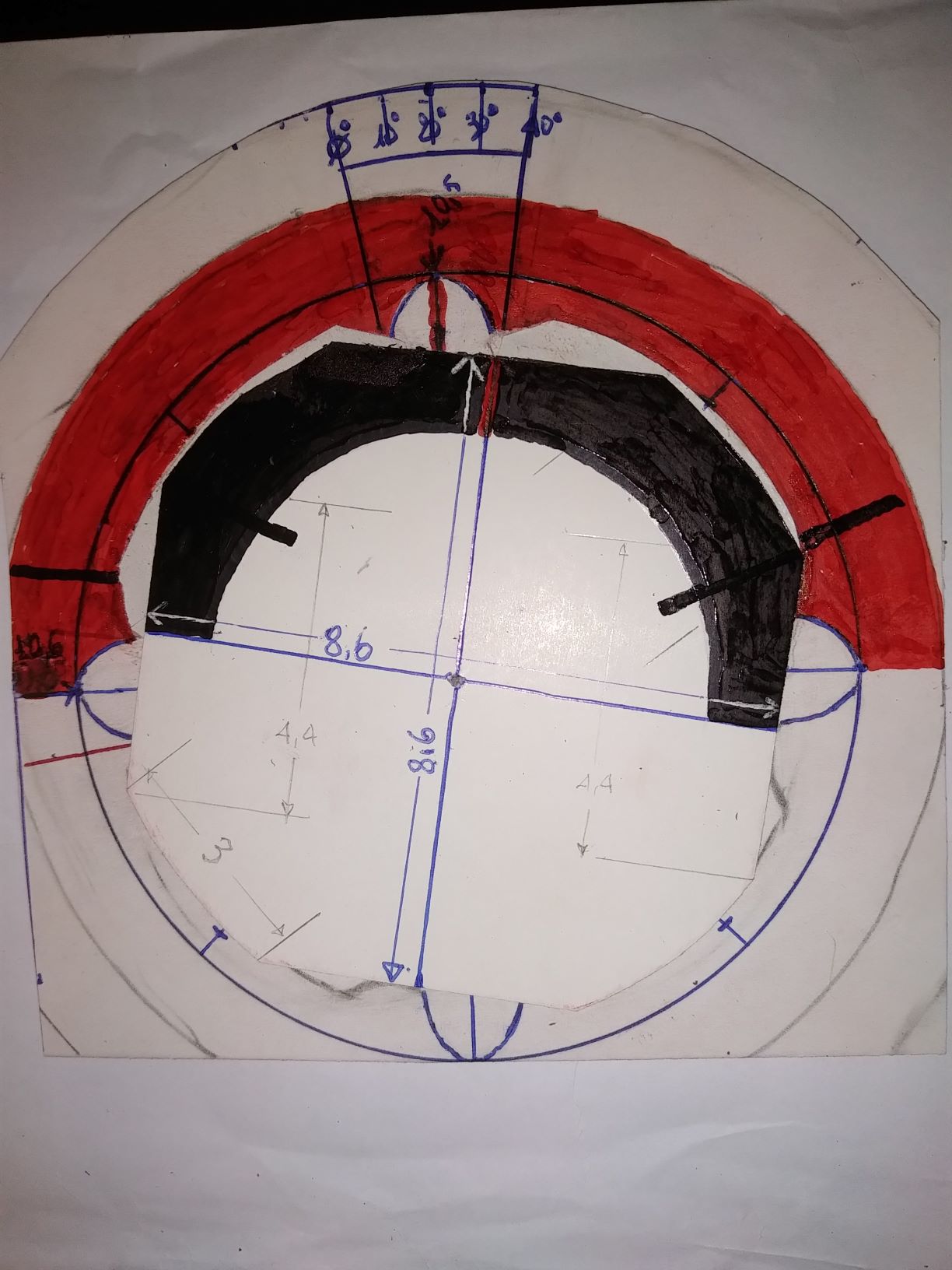

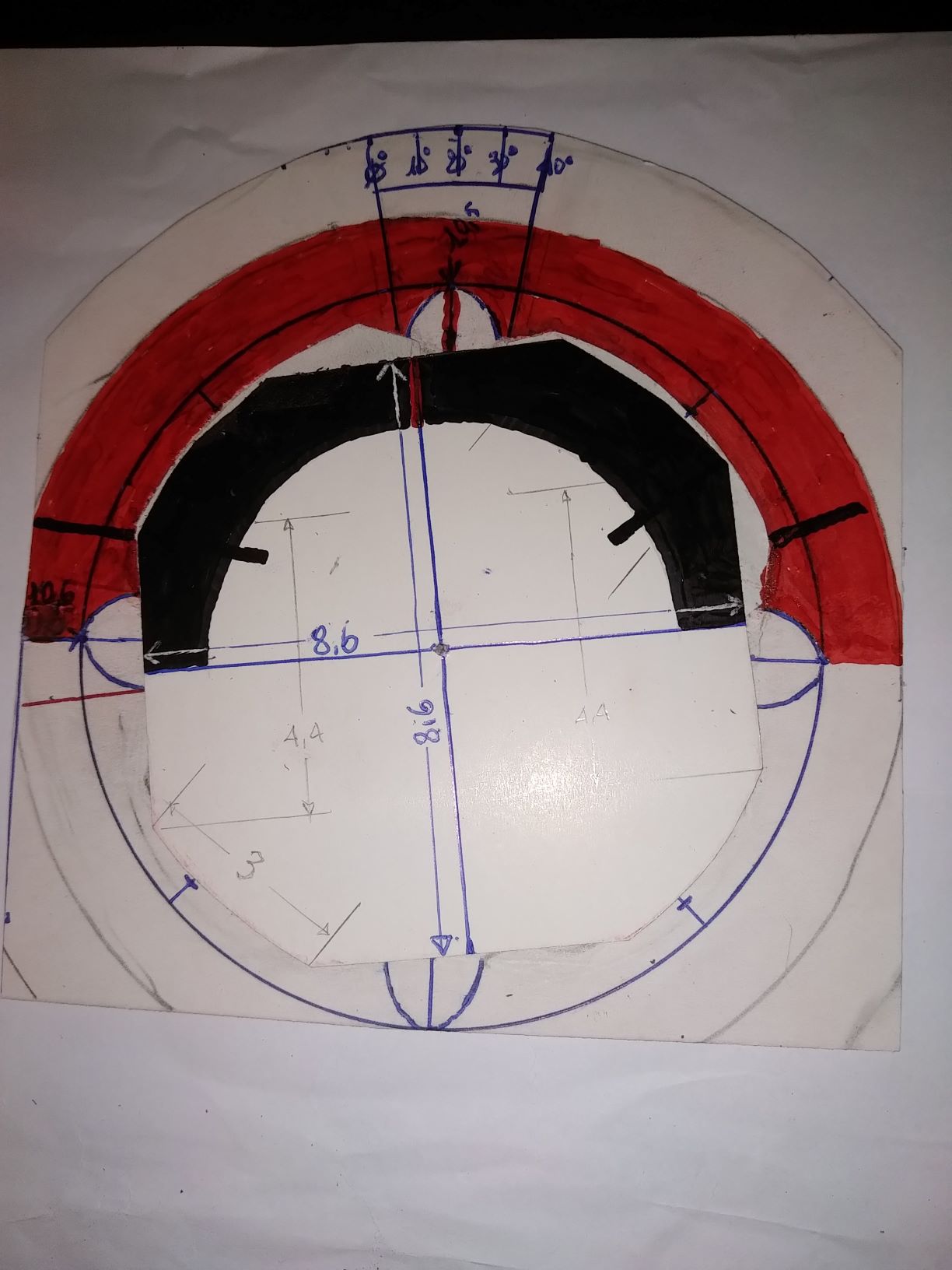

Ciao Franco hai ragione, chi è causa del suo mal p...…. Comunque ho fatto un disegnino dei due pezzi su come sono stati fatti e come sia possibile che questo trapano abbia funzionato, io credo poco perché sotto sforzo si sarebbe rotto. Le due posizioni indicano lo scarto del mandrino, circa 40-50 gradi.
Ammesso che possa trovare i ricambi , costo maggiore di tutto il trapano, sono sicuro che non mi mandino gli stessi pezzi sfasati?
Rick
Amministratore
Posts: 2054
Permalink
Post Re: S.O.S. Trapano a colonna Parkside PTBM 500C3 del 2017
il: February 17, 2020, 06:37
Cita:

Scusate, ma non ho capito se lo hai preso nuovo od usato... no perché in ogni caso la Parkside e in generale la Lidl ha una garanzia, se non sbaglio, di ben tre anni!
Ovviamente ci vuole lo scontrino di acquisto.
Visto che non hai attrezzatura, converrebbe seguire questa strada.
Ciao.
Rick.
nando
Nuovo
Posts: 36
Permalink
Post Re: S.O.S. Trapano a colonna Parkside PTBM 500C3 del 2017
il: February 17, 2020, 14:32
Cita:

Ciao Rick, mi sono dimenticato di dire che l'ho preso usato e che la garanzia è già scaduta. Si la Parkside si appoggia alla Lidl per la vendita. Una volta se li faceva costruire dalla Einhell con un colore diverso, adesso se li fa fare da una ditta tedesca, uguali a quelli della Enihell che costano di più, costruiti dove non si sa o forse si.
nando
Nuovo
Posts: 36
Permalink
Post Re: S.O.S. Trapano a colonna Parkside PTBM 500C3 del 2017
il: February 19, 2020, 22:33
Cita:

Ieri sono stato in un negozio di attrezzature e ho controllato 4 Trapani a colonna di marche diverse e ho notato che eccetto uno gli altri avevano lo stesso difetto, non come il mio però.
Devo dire tra l'altro che misurando le facce del perno (fig. 1) 4 sono di 3 mm 2 di 4,2 mm e 2 di 4,4 mm, però quelle da 4,2 sono attigue come pure le altre 2, quindi è irregolare.
Ho provato a mettere dei fili d'acciaio da 1 mm nei 4 incavi del canotto (fig. 2). Due sono entrati bene ma gli altri forzavano così ne ho messi due da 0,9 mm che sono entrati e il mandrino non ha avuto più il minimo scarto.
Secondo Voi è una cosa fattibile?
