Autore ArgomentoLettura comparatore - brusca variazione
cianfa72
Nuovo
Posts: 22
Permalink
Post Re: Lettura comparatore - brusca variazione
il: March 10, 2020, 11:37
Cita:

Rick, quando dici "bisogna vedere su che base appoggia" intendi il basamento del tornio stesso (blocco in ghisa nel caso dell'Hobbymat) oppure il supporto/tavolino/banco di lavoro sul quale esso stesso e' appoggiato ?
attolucio
Raffinato Tornitore
Posts: 313
Permalink
Post Re: Lettura comparatore - brusca variazione
il: March 10, 2020, 23:36
Cita:

Concordo con Rick.
Infatti avevo pensato ad un movimento della sfera tastatrice non lineare sulla superficie del cilindro ma leggermente elicoidale.
Nella mia prima ipotesi avevo pensato che fosse causata da un movimento radiale (giustamente) del carro ma l'ipotesi di Rick è molto più realistica nello spiegare lo scorrimento elicoidale.

Non ho visto la seconda pagina, hi!
Io credo che Rick intenda tra blocco in ghisa e piano del tavolo di appoggio.

Facci sapere.

Ciao Lucio
cianfa72
Nuovo
Posts: 22
Permalink
Post Re: Lettura comparatore - brusca variazione
il: March 11, 2020, 08:55
Cita:

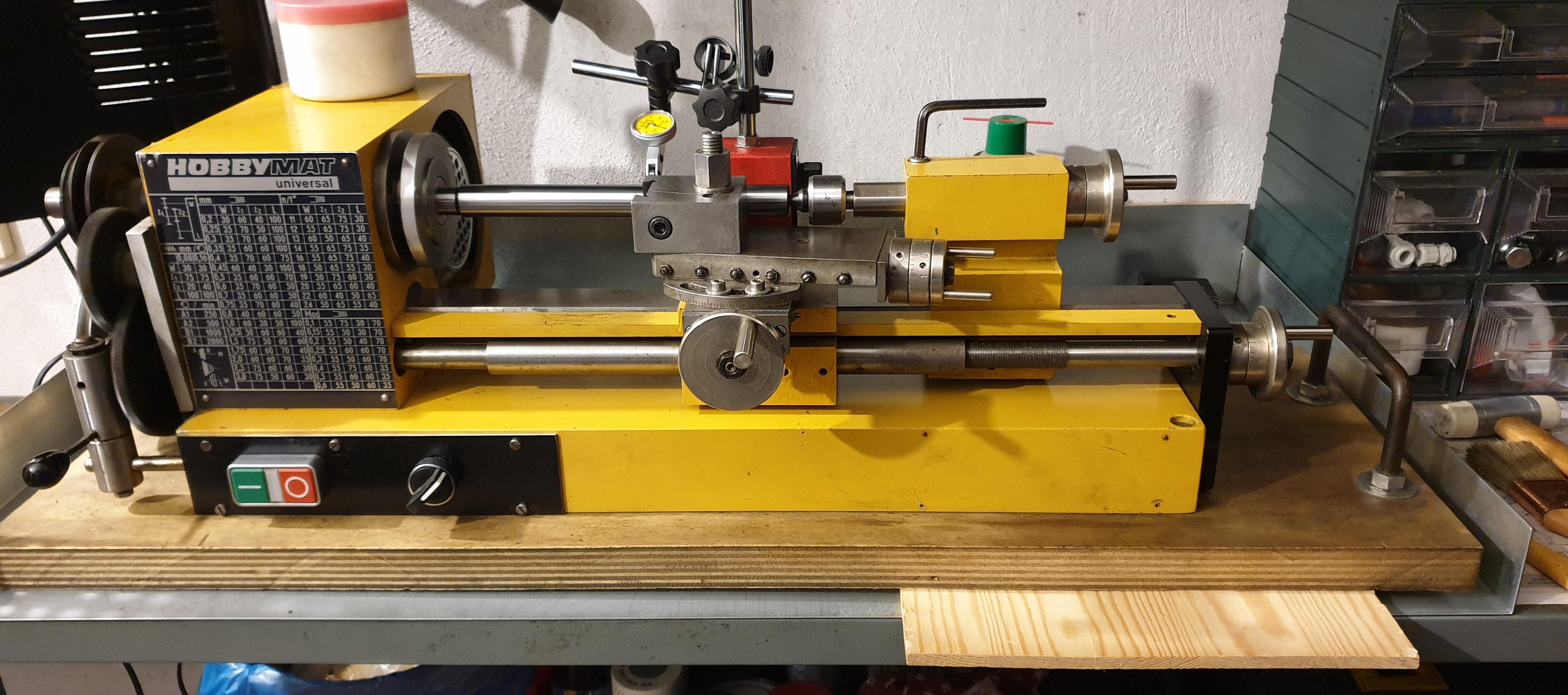

come da foto ho provato a rialzare il basamento lato contropunta con una tavoletta di legno (come si vede il tornietto è avvitato su una tavola di multistrato appoggiata su una mensola di uno scaffale). Non ho notato differenze.

Quel che invece ho notato e' che il run out misurato potrebbe esser dovuto a vibrazioni che si trasmettono attraverso l'asta di supporto del tastatore. Ho fatto un video ma non ho idea come/se sia possibile postarlo: da li si intuisce che esiste una sorta di "risonanza meccanica" caratterizzata da un certo periodo che porta a far oscillare la lancetta del tastatore solo per una frazione del periodo.
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Lettura comparatore - brusca variazione
il: March 11, 2020, 09:21
Cita:

Va beh... ma che significa quella basetta sotto la tavola? :-) :-)
Così inclini la macchina e basta. :-)
lo spessore va messo sotto il bancale del tornio, da un lato e poi imbullonato come al solito per creare una torsione nella struttura metallica.
Poi non va di certo messo uno spessore del genere! Si parla di torsioni minime! Puoi usare al massimo carta spagna oppure un pezzo tagliato da una lattina.

I video non possono essere postati. Se vuoi mettilo su un tuo canale YouTube e poi lo puoi anche mettere qui.
Ma c'è un'altra cosa che non capisco: hai fatto la lettura in movimento?? :-)
E' ovvio che mentre sposti il comparatore la seppur minima rugosità superficiale dei materiali (barra e punta del comparatore) o anche solo una superficie non pulita, da luogo a quelle oscillazioni, che poi vengono amplificate dal sistema di molle e ingranaggi interni al comparatore!
La misura però la si fa da fermi.

Comunque post molto interessante a mio avviso per verificare il fenomeno del passaggio di informazioni e della dispersione di caratteristiche durante il passaggio :-)

Ciao Buoni trucioli :-)

Rick.
cianfa72
Nuovo
Posts: 22
Permalink
Post Re: Lettura comparatore - brusca variazione
il: March 11, 2020, 10:48
Cita:

ok Rick,
avevo capito male come posizionare lo spessore, sorry :(

Comunque la misura la faccio con il tastatore fisso in una data posizione e facendo ruotare la testbar (con motore acceso) diciamo a circa 500 rpm.
Ho caricato il video su YouTube misura run out
cianfa72
Nuovo
Posts: 22
Permalink
Post Re: Lettura comparatore - brusca variazione
il: March 11, 2020, 12:42
Cita:

Onestamente pensandoci su non mi e' chiarissimo come un'eventuale flessione del bancale possa giustificare il run out misurato.

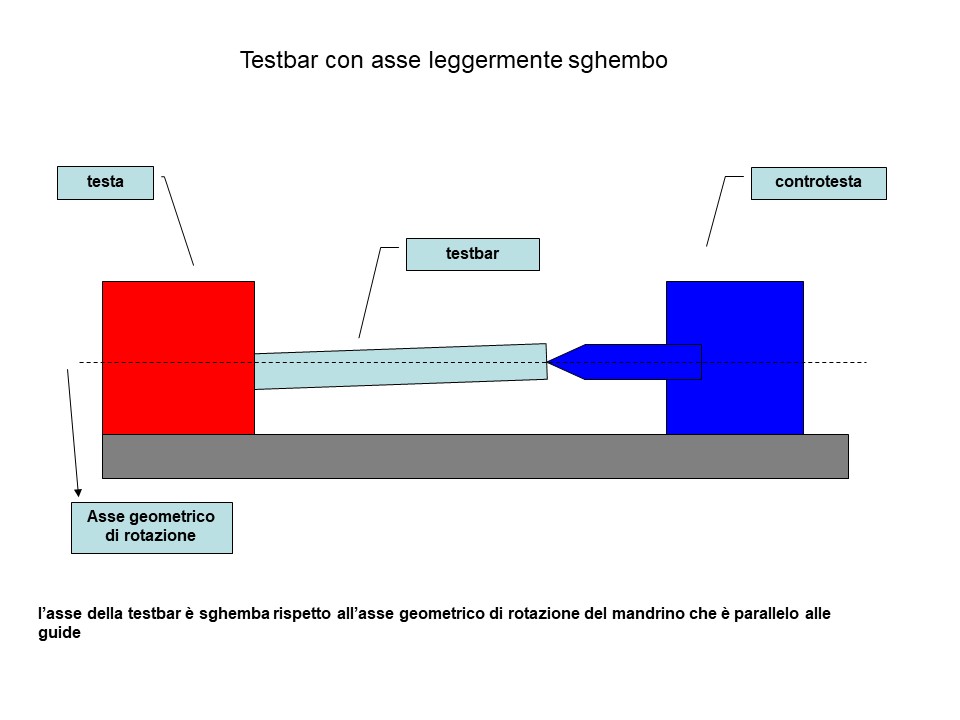

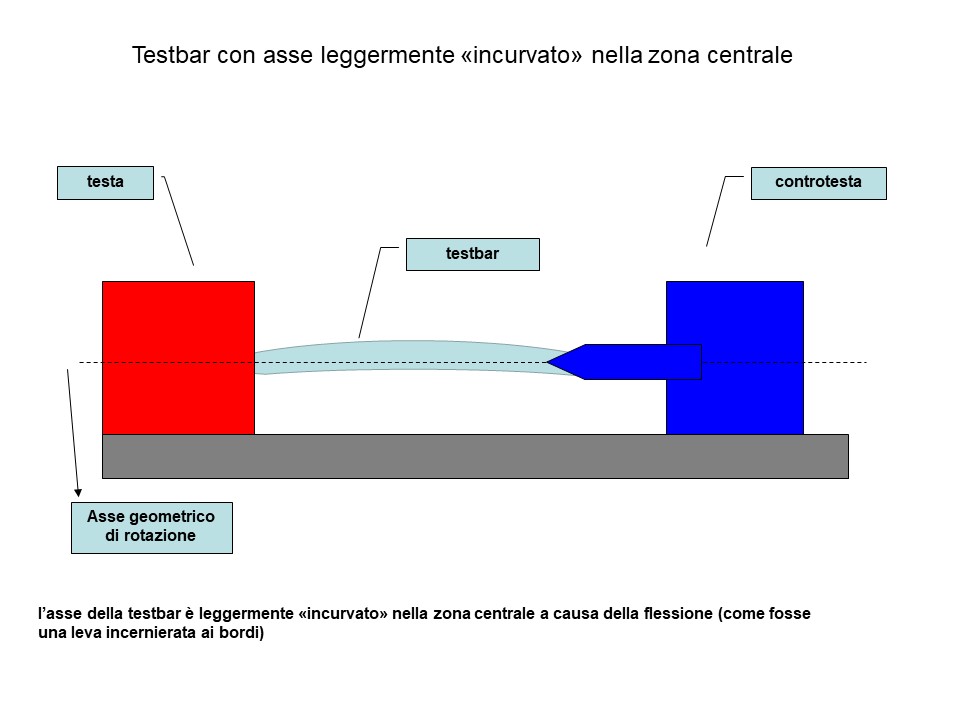

Personalmente vedo solo uno/due motivi che ho provato a raffigurare qui sotto:

Tra i due penso di trovarmi nel secondo scenario
pescatore
Raffinato Tornitore
Posts: 380
Permalink
Post Re: Lettura comparatore - brusca variazione
il: March 11, 2020, 15:07
Cita:

Ciao cianfa 72
Per postare un video nel forum segui le istruzioni del link.

http://www.ebgmodels.it/?page_id=1622&mingleforumaction=viewtopic&t=602

Ciao.
Luciano
cianfa72
Nuovo
Posts: 22
Permalink
Post Re: Lettura comparatore - brusca variazione
il: March 11, 2020, 16:13
Cita:

ok grazie, procedo come indicato
cianfa72
Nuovo
Posts: 22
Permalink
Post Re: Lettura comparatore - brusca variazione
il: March 13, 2020, 07:37
Cita:

Qualche idea sui due casi rappresentati prima?
Nessuno ?
attolucio
Raffinato Tornitore
Posts: 313
Permalink
Post Re: Lettura comparatore - brusca variazione
il: March 17, 2020, 00:20
Cita:

La verifica si fa da barra ferma e non in rotazione.
Come dice Rick le rugosità della sbarra fanno saltare il tastatore del comparatore.
Quindi fai scorrere il tastatore con sbarra ferma. Se vuoi poi ruotala a mano ma la verifica falla sempre con sbarra ferma, non in rotazione.

Ciao Lucio
