Autore ArgomentoCopia centratore ottico di Riccardo !!!
marcel
Tornitore provetto
Posts: 161
Permalink
Post Copia centratore ottico di Riccardo !!!
il: March 2, 2020, 00:48
Cita:

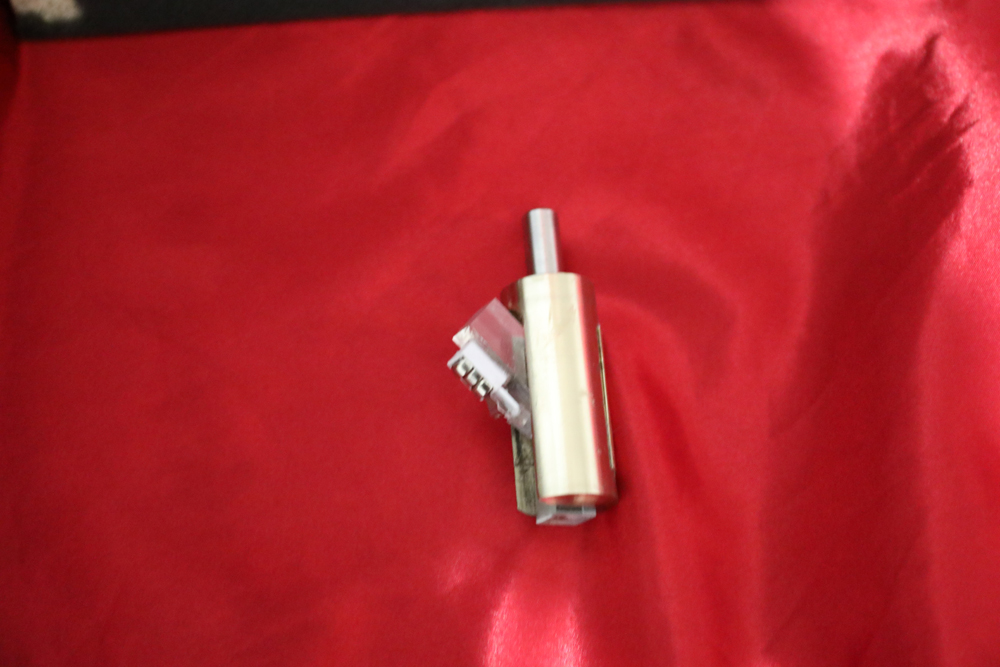

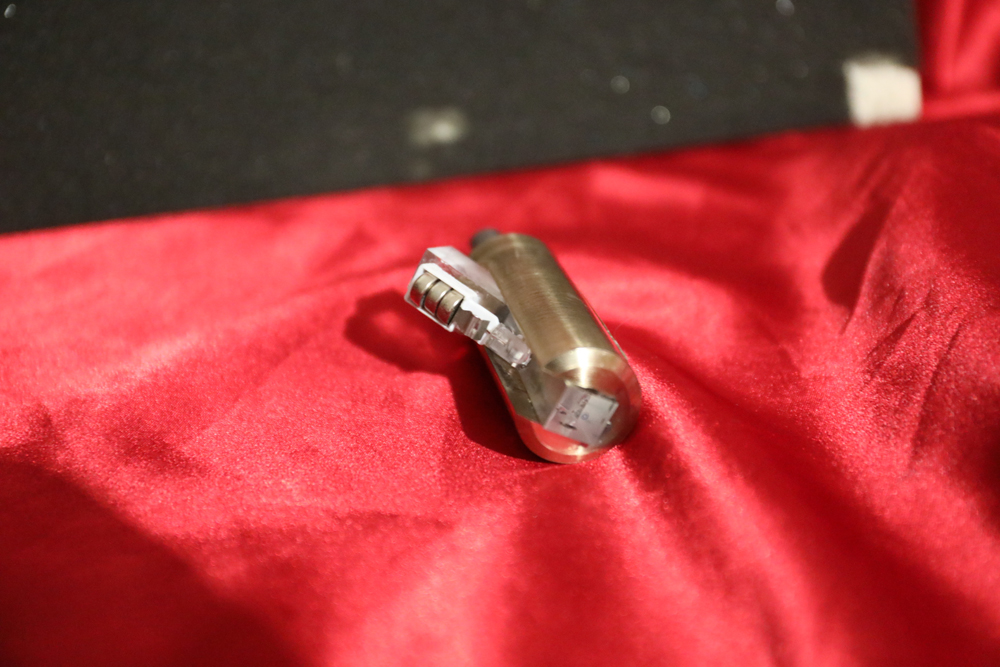

Salve a tutti !!! per dimenticare un attimo del ormai noto corona virus sono sceso in cantina dove mi sono messo al lavoro e non sono piu uscito finche non ho finito il mio lavoro di qui sono molto fiero.le quote son piu o meno le stese di quelle di Riki ma i materiali un po diversi.il codolo e in acciaio hss ( una punta da 10 spezzata )il corpo in ottone perche mi piace di piu e in piu o aggiunto la lucina led che o smontato da un accendino comprato apposta per la luce.la precisione raggiunta non sara microscopica ma sicuramente molto meglio di quella raggiunta fin ora.
ringrazio a Riccardo per l'ennesimo accessorio che ci fornisce e ringrazio anche a tutti con loro che partecipano con idee e novita con qui questo sito si arricchisce
continuamente.grazie a tutti, ciao, Marcel !!!

marcel
Tornitore provetto
Posts: 161
Permalink
Post Re: Copia centratore ottico di Riccardo !!!
il: March 2, 2020, 01:14
Cita:

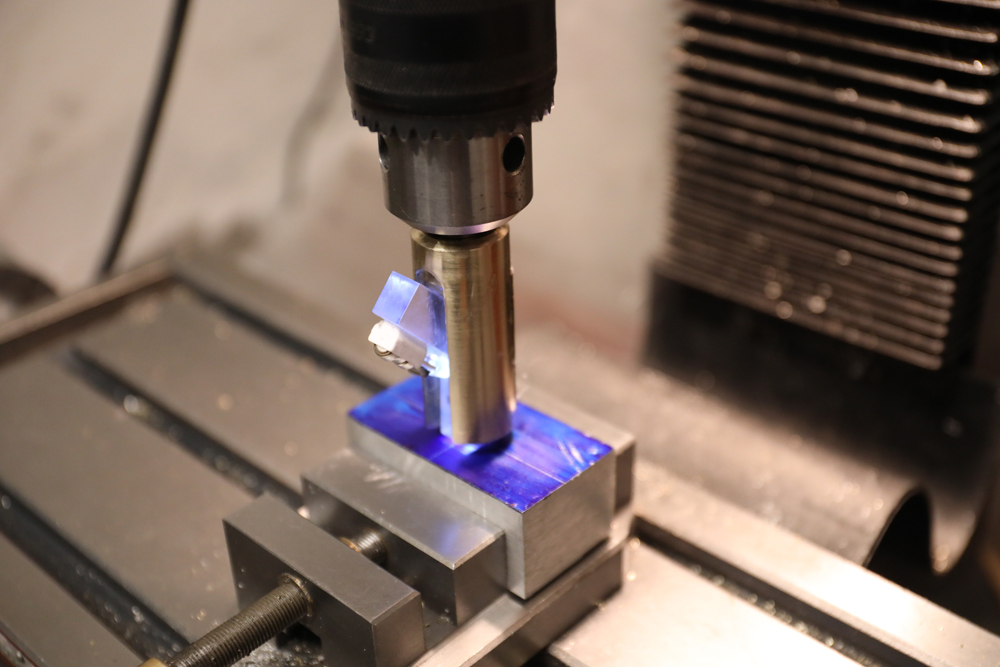

foto

marcel
Tornitore provetto
Posts: 161
Permalink
Post Re: Copia centratore ottico di Riccardo !!!
il: March 2, 2020, 01:17
Cita:

foto 2

marcel
Tornitore provetto
Posts: 161
Permalink
Post Re: Copia centratore ottico di Riccardo !!!
il: March 2, 2020, 01:19
Cita:

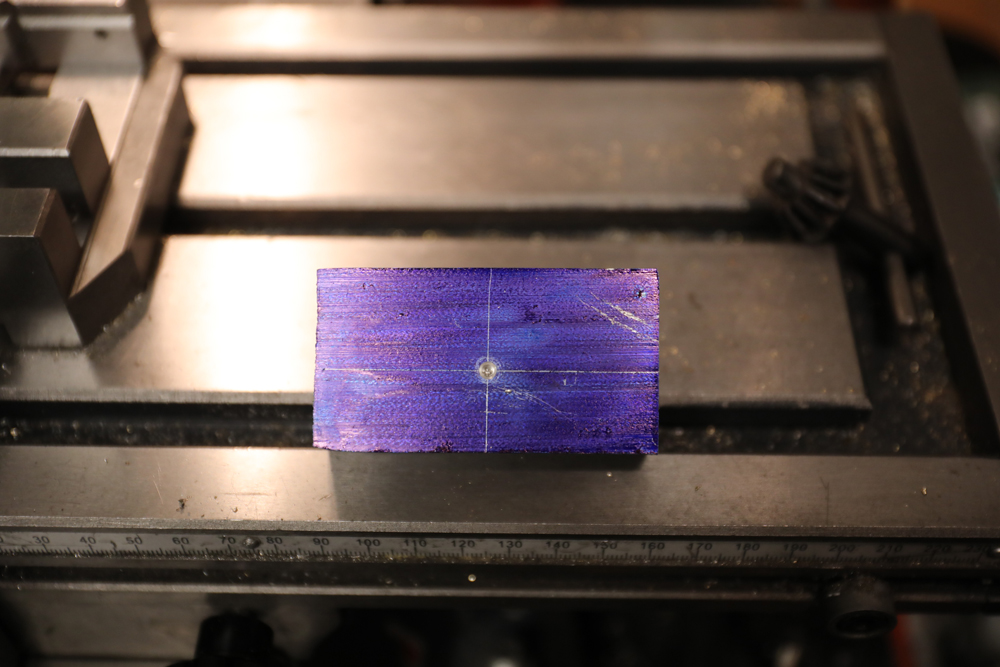

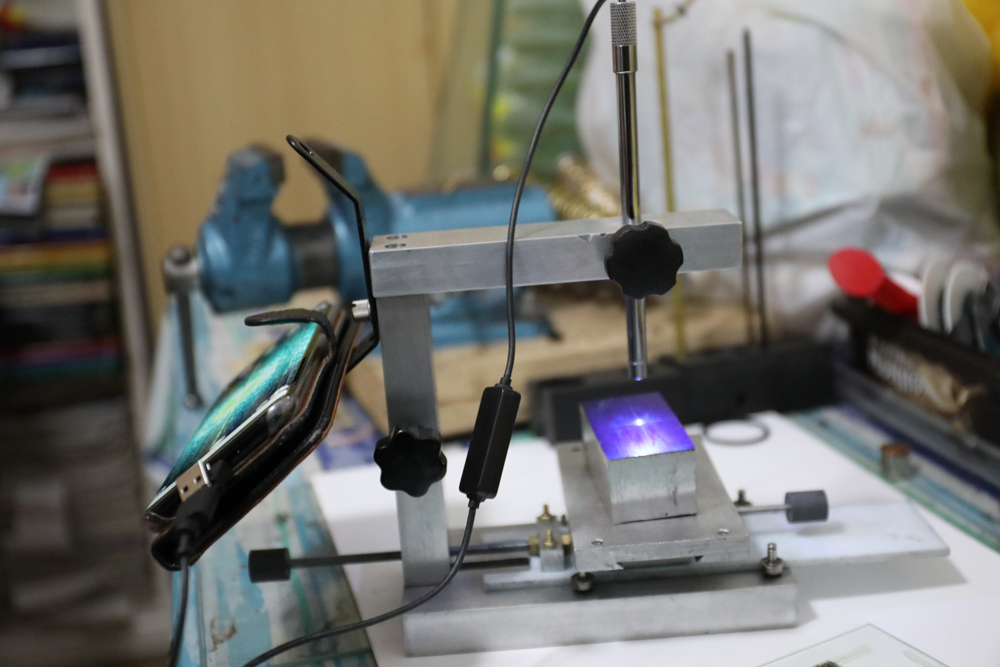

nella foto sopra stavo facendo una foto con il microscopio elettronico per vedere se avevo centrato

marcel
Tornitore provetto
Posts: 161
Permalink
Post Re: Copia centratore ottico di Riccardo !!!
il: March 2, 2020, 01:24
Cita:

foto 3

marcel
Tornitore provetto
Posts: 161
Permalink
Post Re: Copia centratore ottico di Riccardo !!!
il: March 2, 2020, 01:27
Cita:

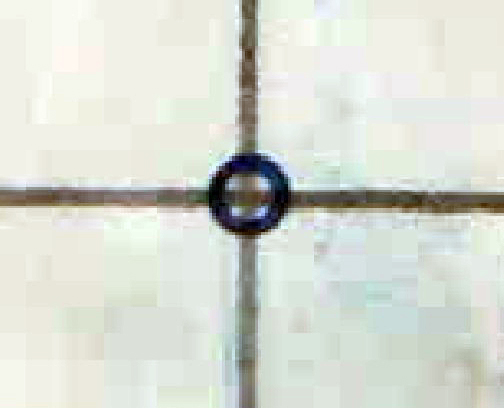

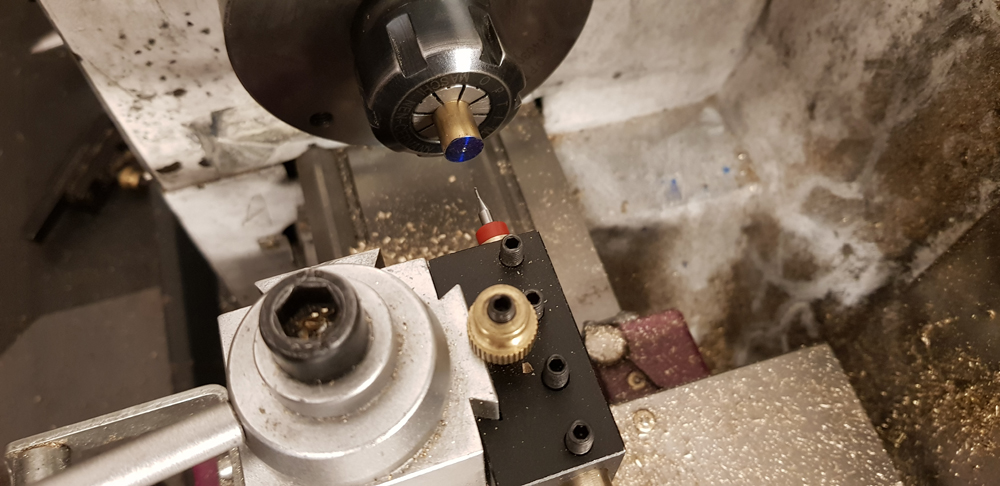

nella prima foto si vede il sistema che ho utilizzato per fare il cerchietto del mirino, e nella seconda la foto fata con il microscopio.

marcel
Tornitore provetto
Posts: 161
Permalink
Post Re: Copia centratore ottico di Riccardo !!!
il: March 2, 2020, 01:41
Cita:

ultima foto

marcel
Tornitore provetto
Posts: 161
Permalink
Post Re: Copia centratore ottico di Riccardo !!!
il: March 2, 2020, 01:50
Cita:

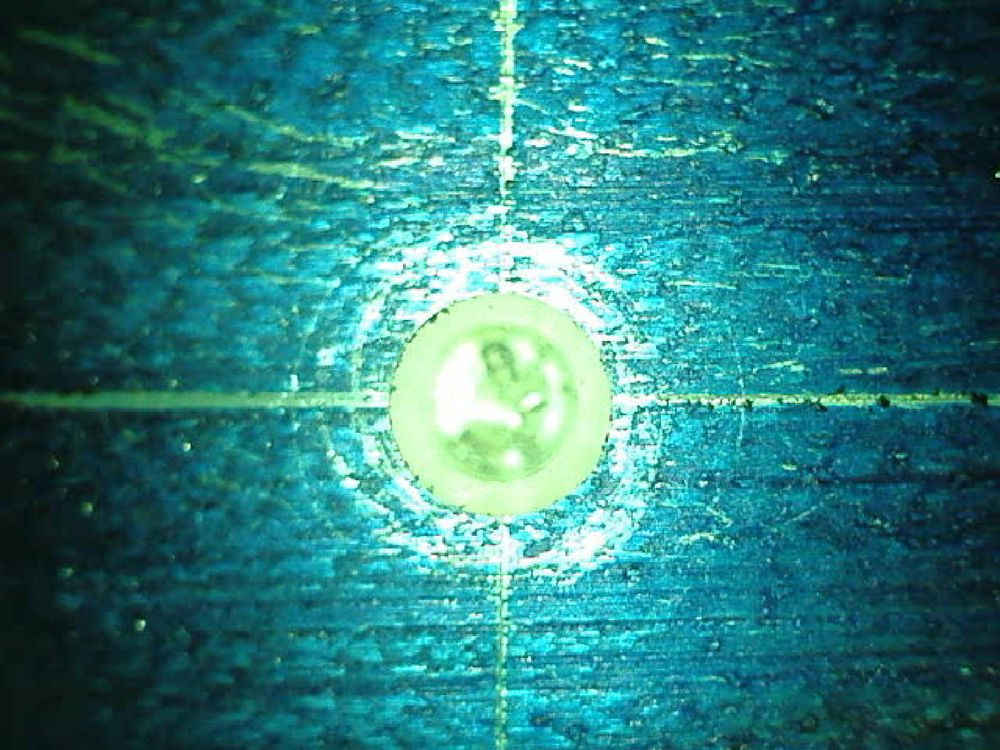

questa foto e stata realizzata con il microscopio ma appoggiato direttamente sul bulino ottico.e utilizzando il telefonino come schermo visivo.in questo modo avevo una luce diretta e molto potente e anche dimmerabile piu un ingrandimento dell imagine che non e da poco.

Rick
Amministratore
Posts: 2054
Permalink
Post Re: Copia centratore ottico di Riccardo !!!
il: March 4, 2020, 09:12
Cita:

Ciao Marcel, complimenti per la tua bellissima replica e ti ringrazio molto per aver documentato con le foto anche i risultati ottenuti dalla centratura che confermano quanto questo piccolo strumentino sia davvero utile.
Interessante il sistema di illuminazione che è davvero efficace.
Anche io seguo il sistema che hai mostrato tu per fare il cerchietto del mirino. Può essere una utile indicazione per gli amici che volessero replicare lo strumento.

Grazie e ancora complimenti.

Ciao.
Rick :-)

marcel
Tornitore provetto
Posts: 161
Permalink
Post Re: Copia centratore ottico di Riccardo !!!
il: March 4, 2020, 18:36
Cita:

Grazie Rick. Ora sto preparando un altro strumento ancora piu preciso ... vediamo quanto si puo spingere in avanti Per tocare la perfezione !!!
