Post Re: Fly Cutter
il: April 26, 2014, 18:10
Cita:

Siam tre piccoli cutterin
siamo tre fratellin
mai nessun ci dividera'
Tralalalala!!! :D

bravo, evviva il riciclo.

ciao mario
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Fly Cutter
il: April 28, 2014, 21:59
Cita:

posso aggiungermi all' allegra brigata con il mio nuovo nato, fatto seguendo passo passo il videocorso di Rick.

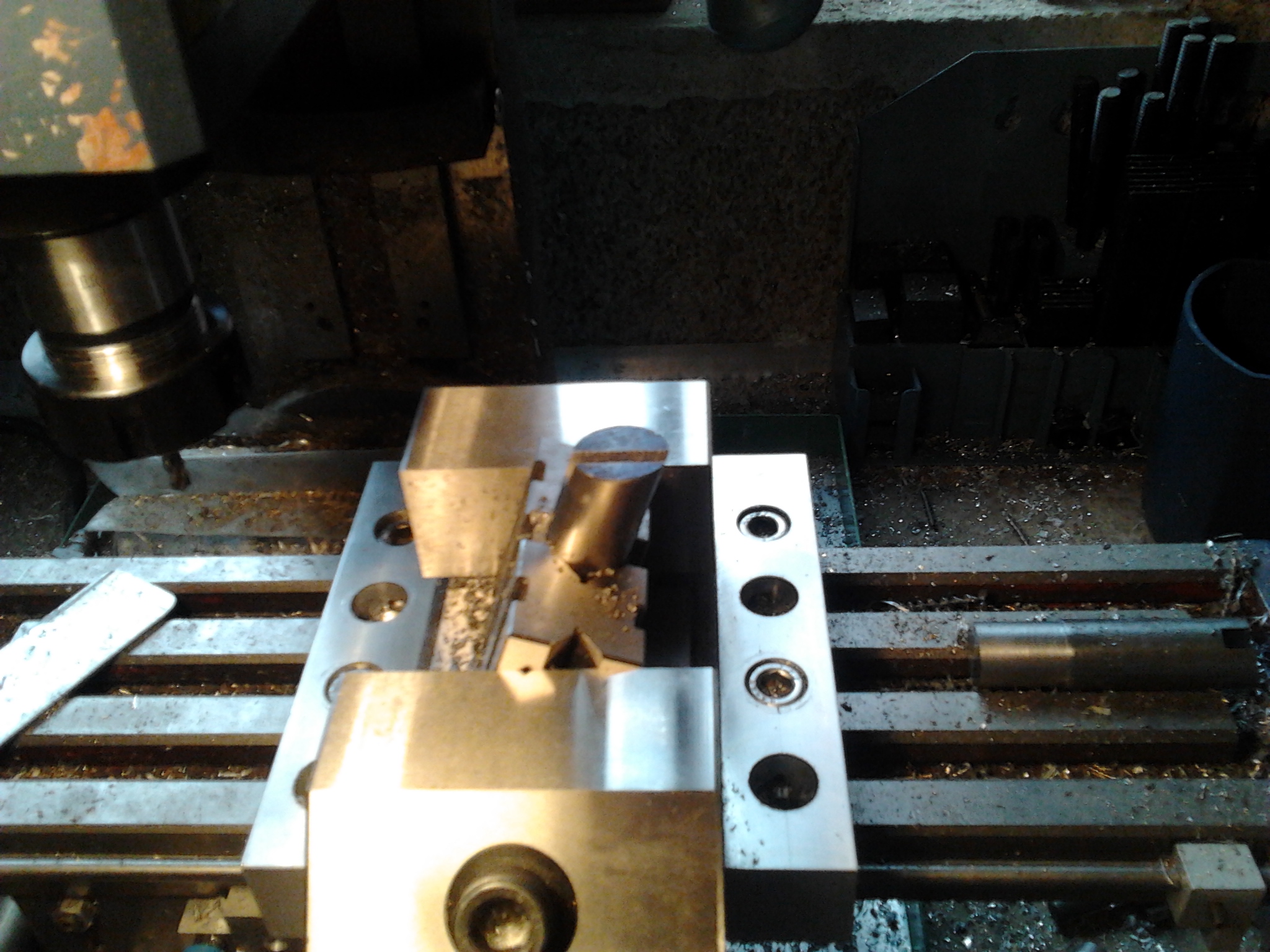

1° foto : fresatura della cava da 4mm.

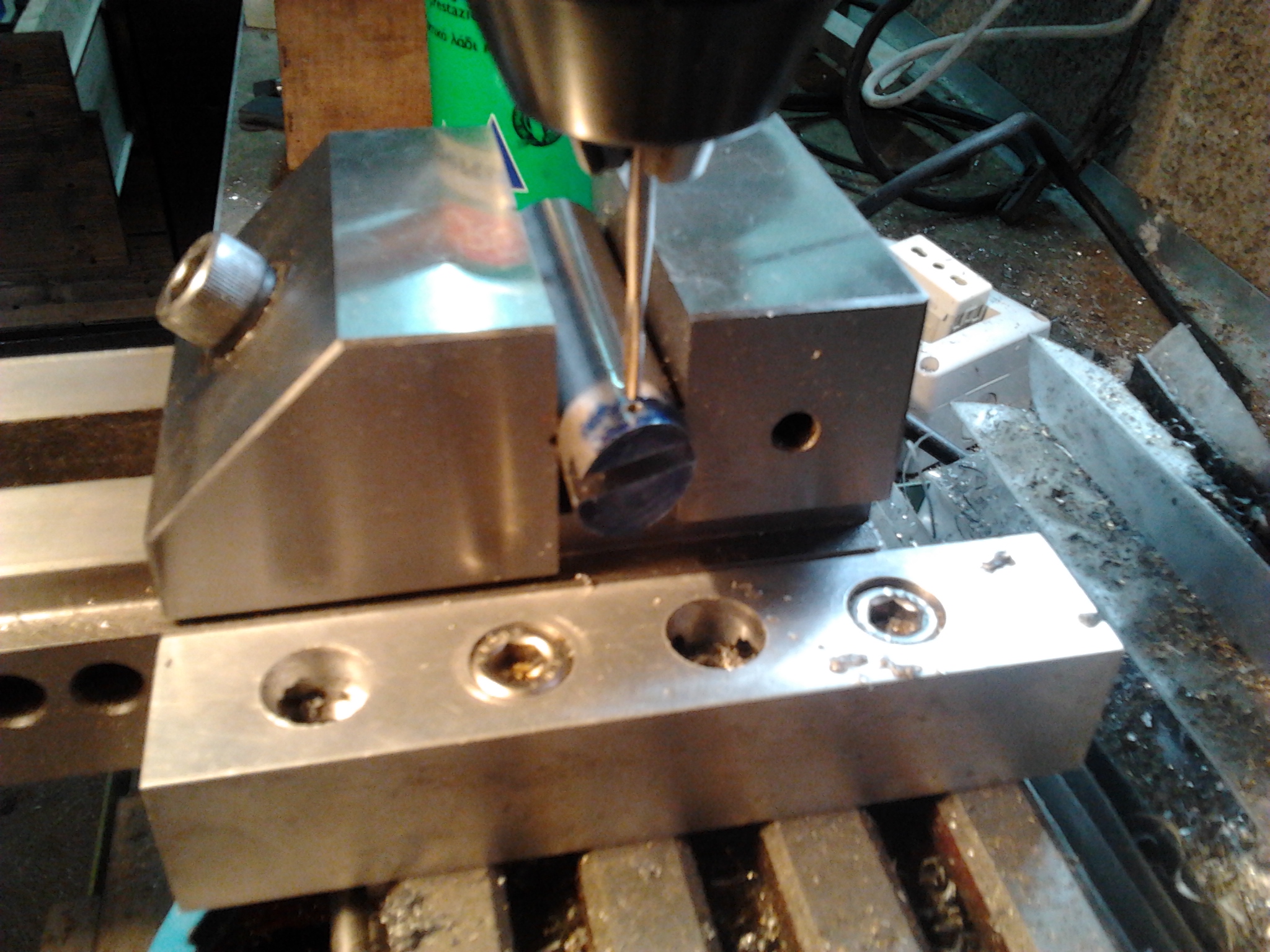

2° foto: dopo aver trovato il centro foratura e maschiatura.

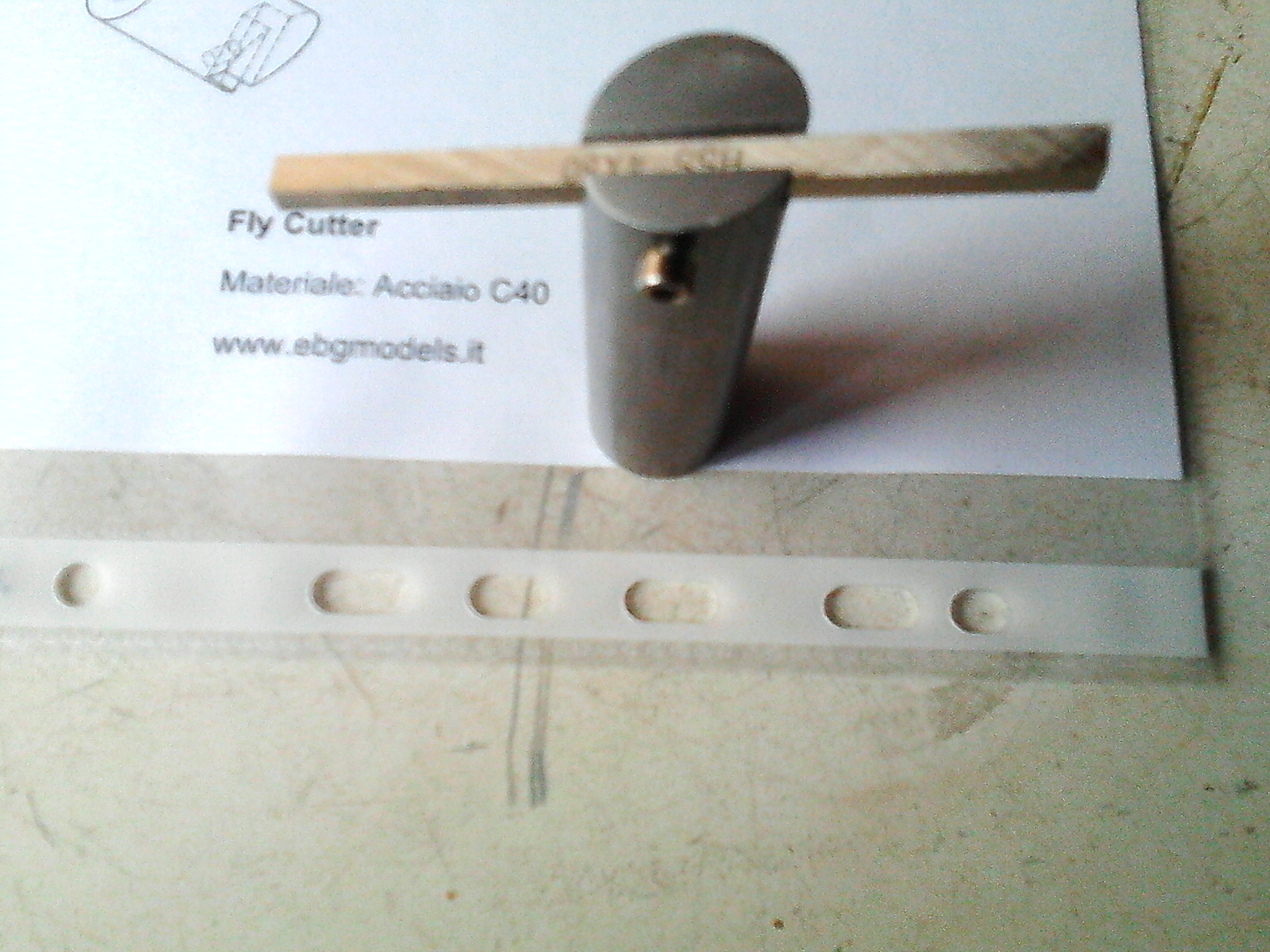

3° foto: prova di fissaggio utensile Hss 4mm.

A domani per la fine dei lavori di costruzione e prima prova sul campo.

Ciao Marco.
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Fly Cutter
il: April 29, 2014, 09:47
Cita:

Benvenuto Marco! :-)
Ottime lavorazioni. Questo è un bel thread, con tante variazioni sul tema "FlyCutter" molto interessante !
Grazie a tutti :-)

marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Fly Cutter
il: April 29, 2014, 21:32
Cita:

Grazie! come promesso in pausa pranzo ho struciolato un pò per finire il fly cutter, devo ancora migliorarmi nell'affilatura però ho già ottenuto buoni risultati.

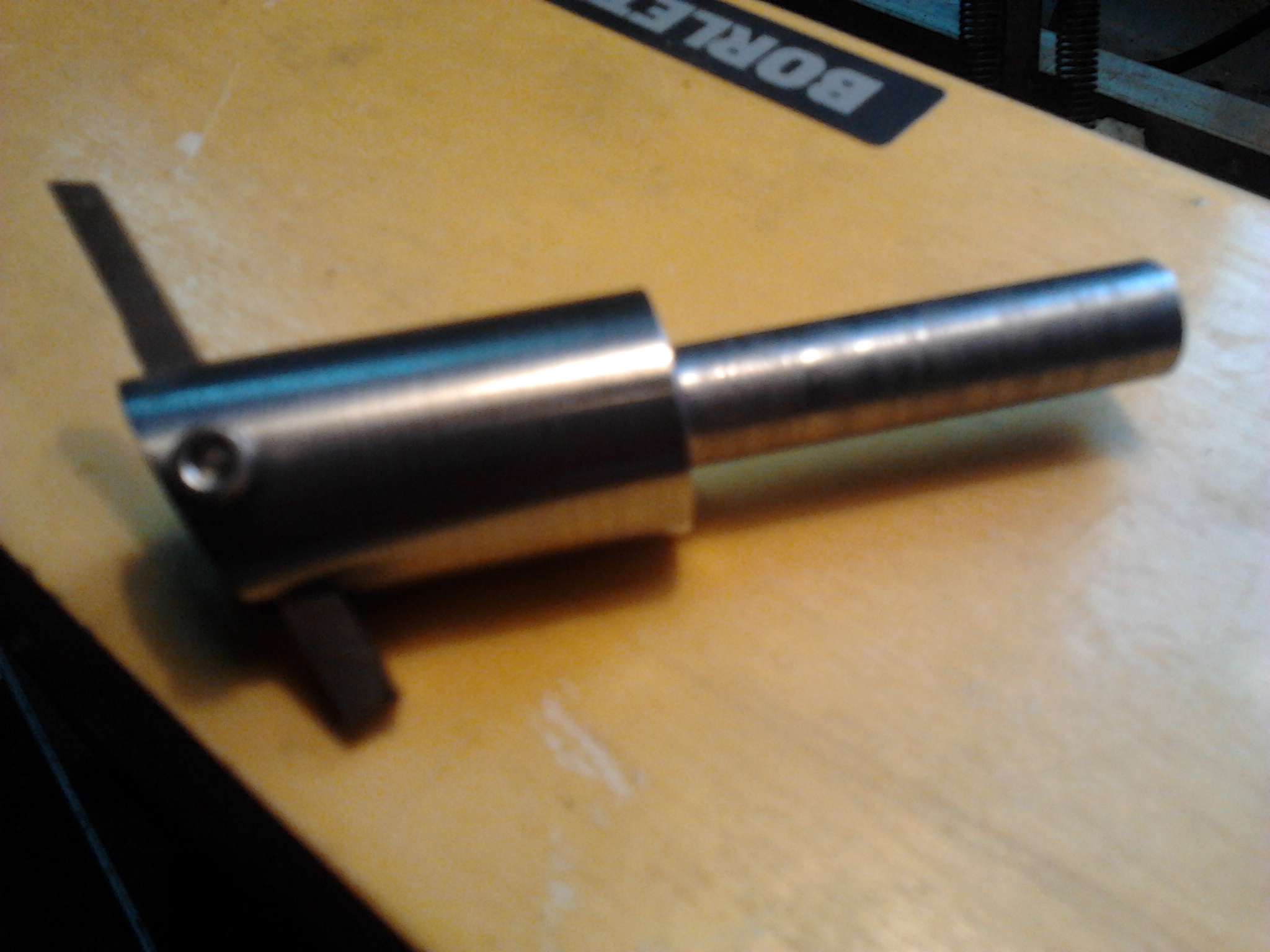

1°: Fly cutter finito e pronto da mettere su pinza ER e fare la prima prova.

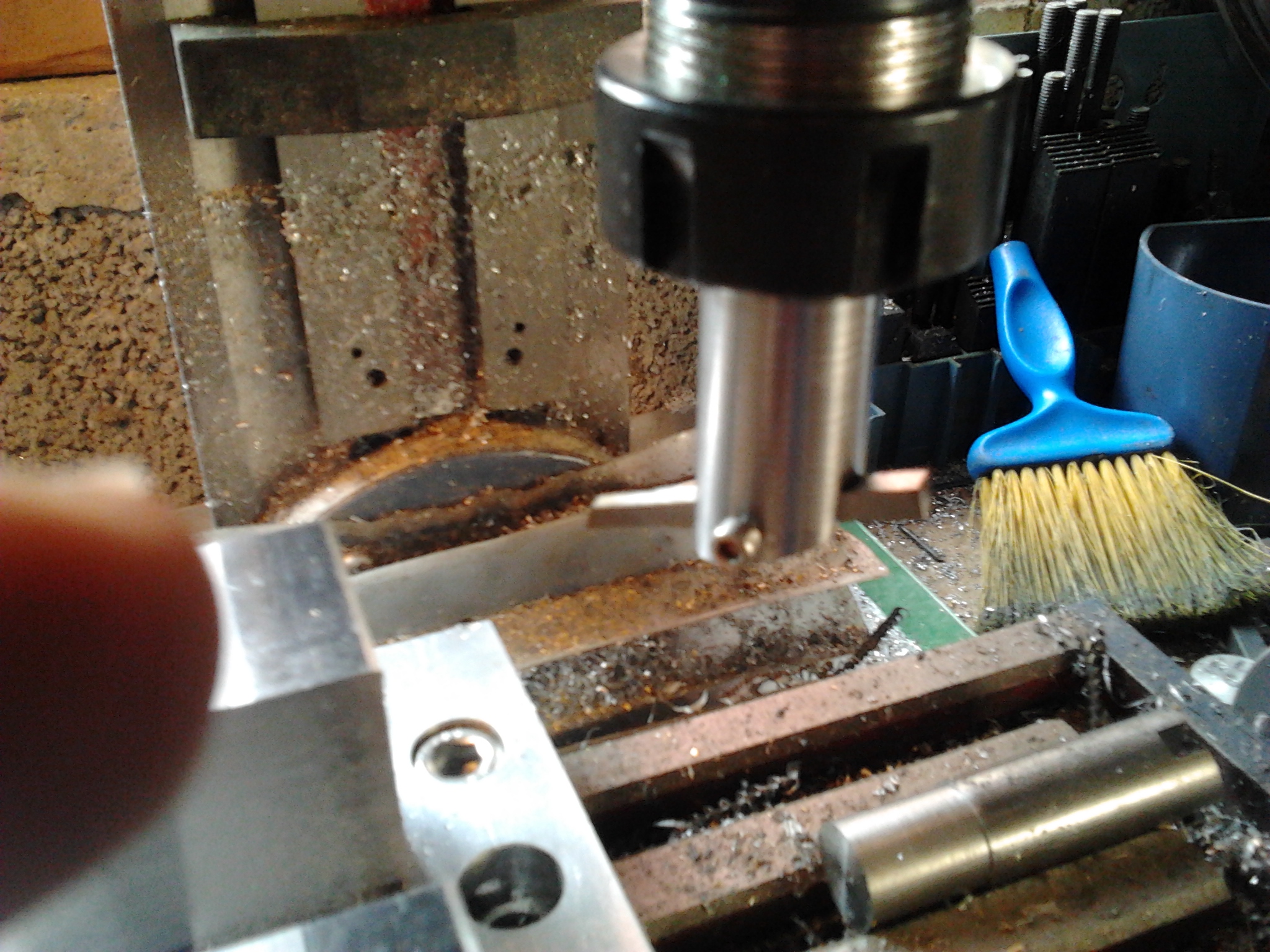

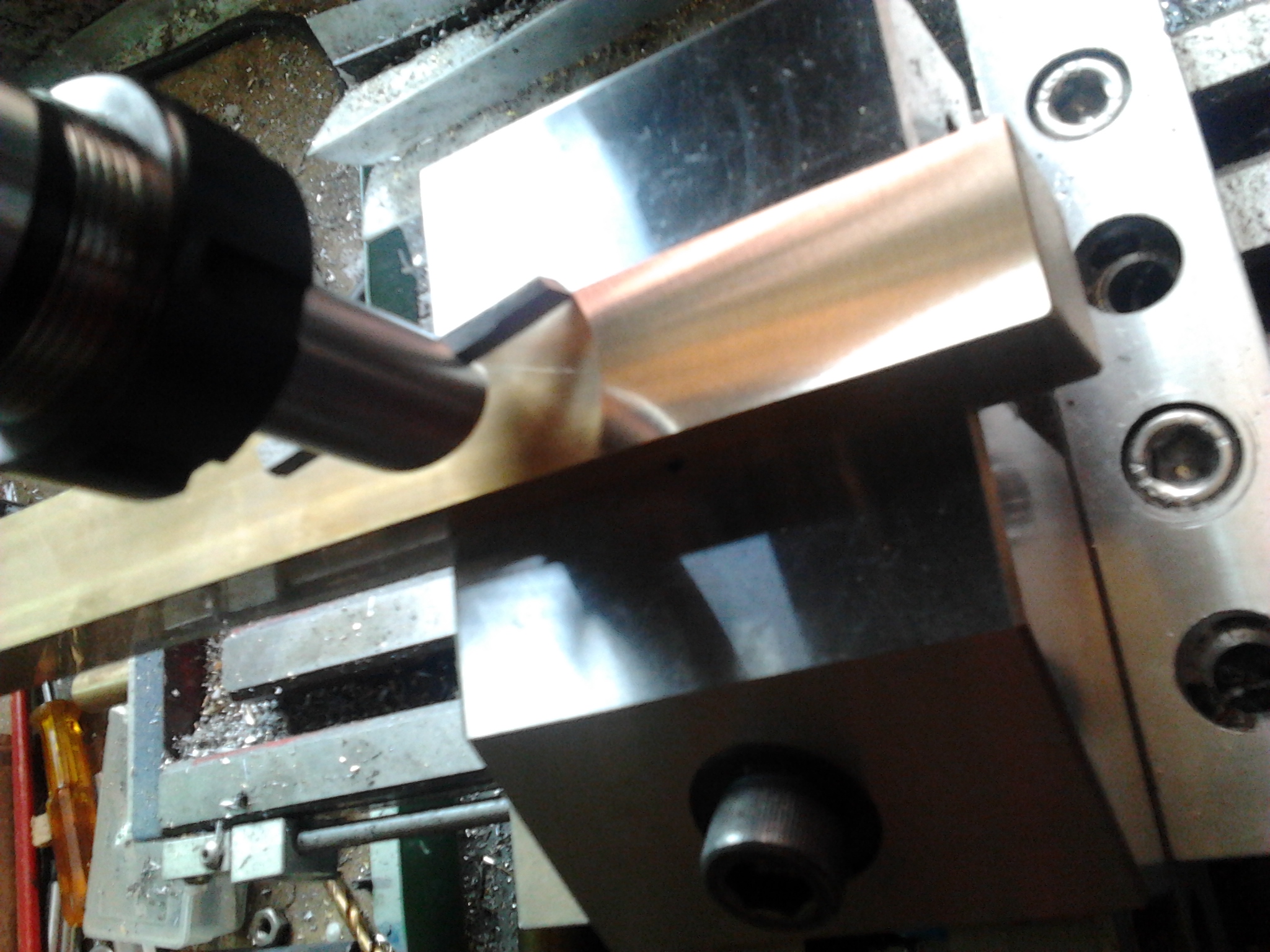

2°: Il risultato visivamente è buono, devo dare più curvatura al tagliente per ottenere meno righe.
3°: Sul tavolo a croce a dx il predecessore che si è sacrificato per la buona riuscita di questo nuovo utensile.

Grazie ancora, Marco.
CarloCompa-
re
Nuovo
Posts: 31
Permalink
Post Re: Fly Cutter
il: May 1, 2014, 22:03
Cita:

complimenti a tutti e 3 ! volendo tentare la realizzazione del fly cutter e non possedendo una fresatrice è ipotizzabile riuscire a realizzarlo utilizzando semplicemente il tornio ?
marco8973
Raffinato Tornitore
Posts: 1088
Permalink
Post Re: Fly Cutter
il: May 1, 2014, 22:33
Cita:

Beh si, devi però trovare il modo di bloccare il corpo del flycutter sulla torretta portautensile, inclinare la stessa in base ai gradi di taglio che hai dato, usare il mandrino come se fosse la testa della fresatrice ed infine i due assi X e Y fungono da tavolo a croce e asse Z
Ti potrebbe venire in aiuto il supporto "molto rinforzato" di cui tu stesso ipotizzavi svariati usi sostituendo l'anello filettato del porta dremel.

Ciao Marco
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: Fly Cutter
il: May 2, 2014, 11:58
Cita:

Tutto o quasi si può fare con un po' di inventiva, Marco ti ha indicato la strada, ma che senso ha realizzare al tornio un utensile che
si usa sulla fresatrice, allora sarebbe più consono fare il Tangenziale però senza fresatrice credo sia molto complicato se non
impossibile.

Credo che il miglior consiglio sia quello di dotarti di una fresatrice se vuoi provare a realizzare progetti di micromeccanica.

Gabrio

bibox
Nuovo
Posts: 34
Permalink
Post Re: Fly Cutter
il: May 2, 2014, 12:33
Cita:

buongiorno a tutti, vedo che siete diventati tutti flyng cutters :D , credo sia ora che ci provi anche io! ahahah
oggi mi metto all'opera, vediamo che ne viene fuori :D
buona giornatat a tutti

Gianni
Rick
Amministratore
Posts: 2054
Permalink
Post Re: Fly Cutter
il: May 2, 2014, 12:39
Cita:

In realtà esiste un accessorio che si monta sul carrello del tornio e che lo trasforma in una fresatrice utilizzando il mandrino come pinza porta frese. E' costituito da una slitta verticale che da la quota X mentre per la Y si usa la slitta trasversale.
Premesso che ho visto fare cose DAVVERO egregie con tale accessorio, convengo con Gabrio che è molto meglio usare una macchina apposita, anche se la soluzione che ho indicato, permette di risparmiare una bella cifra, ma rimane pur sempre un compromesso da usare "cum grano salis" :-)

Ciao
Rick.
gabrio
Raffinato Tornitore
Posts: 315
Permalink
Post Re: Fly Cutter
il: May 2, 2014, 16:34
Cita:

Rick
Permettimi una battutaccia.....
Per me usare il tornio come una fresatrice e lavorare in orizzontale invece che in verticale sarebbe facile come giocare a tennis
con la sinistra....

Gabrio
