@Rick:
perche' non usi piu' la TI-59? Io la uso sempre ed e' comodissima, anche coi programmi che mi sono fatti. In lab e' una comodita'. E ho pure la stampante PC-100C perfettamente funzionante

No, il perno dove e' calettato il rullino in gomma e' cilindrico. A questo punto ipotizzo che il capstan e' fatto pressapoco come il tuo: una parte in metallo, la gomma calettata sopra, e una vitina che lo fissa all'alberino.
Ho provato a svitare la vitina ma e' molto dura.
Aspettiamo Rick che magari ci puo' dare lumi

Ciao a tutti.
Ho ripreso un po' in mano la calcolatrice in questione ed in effetti regolando il trimmer R2 in modo da far fermare la schedina appena uscita la "x" di Texas, come specificato nel manuale di servizio quando si scrive una schedina "usata", sono riuscito ad ottenere il funzionamento del lettore/registratore.
Il fatto è che, come ho già detto, il mio gommino è leggermente tenero e tende a fuoriuscire dalla sua sede. Non c'è nulla da fare purtroppo. Le ho provate tutte!
Dopo un po' di passaggi, lo trovo spostato e quindi non va bene, perchè o striscia da qualche parte o interferisce con i contatti.
Ho provato anche io a cercare di svitare quella "apparente" vite sull'alberino, ma senza alcun successo. Vista la possibilità di fare danni ho desistito, tanto non è il mio problema principale in questo momento.
Il problema principale per me ora è trovare una gomma adatta! Penso che, se dovessi trovarla abbastanza grande, costruirei una fustella per poter ottenere un capstan in un colpo solo per poi magari rifinirlo, ma evitando di rilavorare un gommino da zero! Con tale sistema si potrebbero realizzare "n" capstan in pochi minuti!
Per ora sono alla ricerca dell'agognata gomma adatta
A risentirci.

Rick

Ciao a tutti!
Ho trovato dei "gommini" autoadesivi e che erano in dotazione a qualche apparato... (forse uno switch da rack) e che avevo conservato. Sembrava una gomma adatta allo scopo, anche come spessore.
Ne ho ricavato un gommino più piccolo con una fustella e poi forato sempre con una fustella.
L'ho poi lavorato un po' con il tornio e altro e ne è venuto fuori un nuovo capstan.
Questa volta ho usato adesivo cianoacrilico per incollarlo sul perno.
Sembra tenere.
Una volta regolata la velocità. sono riuscito a scrivere una scheda e anche a leggere un paio delle vecchie schedine che avevo. Quasi tutte però non sono più leggibili dopo essere state registrate circa 40 anni fa. Un monito per noi che salviamo e abbiamo salvato una marea di foto e quant'altro su supporti magnetici... Chissà se qualcuno sarà in grado di leggerli tra 40 anni... ma questa è un'altra storia, o forse meglio dire sarà storia persa!
Il funzionamento sembra corretto, speriamo che duri. I flat cable usati nella costruzione del lettore sono messi davvero male. Praticamente le piste sono quasi tutte staccate dal nastro su cui erano state depositate, ed il nastro di protezione sopra si è scollato da quello sotto. Comunque le piste in rame sono abbastanza spesse da aver resistito al tempo (e alle mie manipolazioni!)
Ora vorrei fare un nuovo pacco batterie con la stampante 3D perchè l'originale è pressochè irrecuperabile.... Se avrò tempo mi metterò a disegnarne uno compatibile...
Si, la calcolatrice si potrebbe usare; magari proverò a leggere come si facevano i programmi, di cui non ho più alcun ricordo.
Costruii il mio primo calcolatore con il famoso Z80 proprio all'inizio degli anni 80 e quindi proprio in quel periodo abbandonai questa ottima calcolatrice, che ormai sembrava un oggetto arcaico se paragonato alle "enormi" potenzialità del "nuovo", con addirittura un floppy disk da 80 KB e s.o. CP/M ah ah ah ...

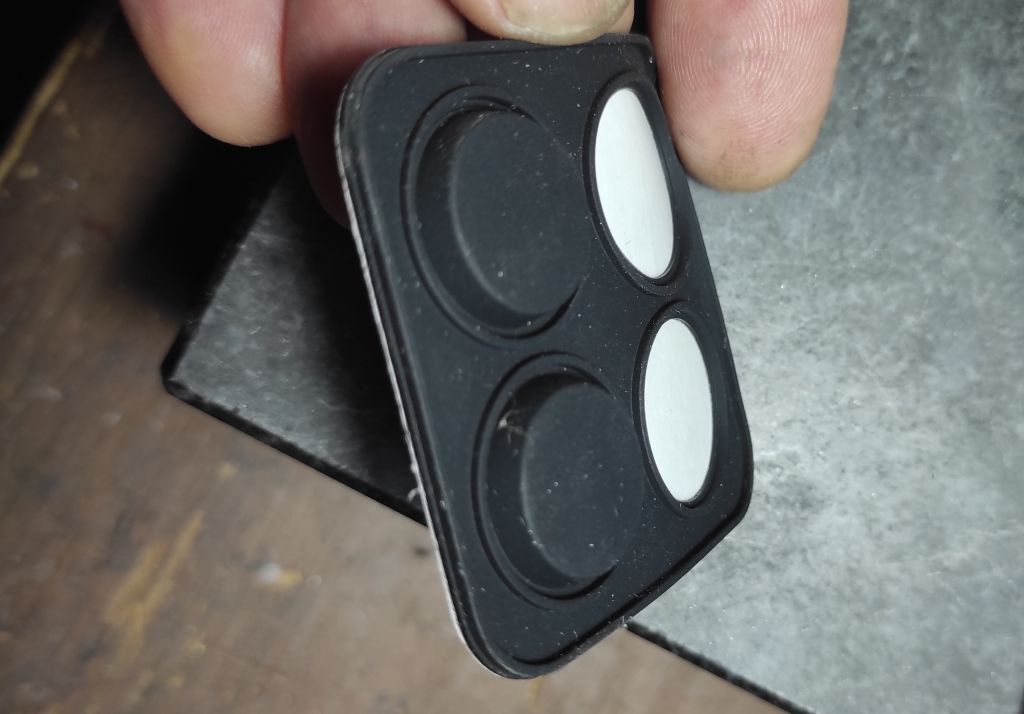

Metto una foto dei gommini che ho usato...

Ciao a tutti.

Ciao, si, il mio è stato più un tentativo di vedere se riuscivo a portare in vita il lettore.
Ora si potrebbe seguire il giusto consiglio di Lucio qualche post fa, che ha indicato QUESTO SITO per approvvigionarsi di gomma in maniera da avere una scorta.
Le dimensioni dei mio capstan sono 8 mm montato e l'albero su cui è montato è da 4 mm. In pratica ho fatto un foro con una fustella, poi ho montato il gommino grezzo con "sovra gomma" su un albero da 4 mm e l'ho portato a misura sul tornio.
In realtà i programmi delle schede che avevo non è che mi interessino molto oggi. E' più che altro una curiosità e stava diventando una sfida. Ma devo stare attento perchè è solo una gran perdita di tempo! Alla fine: chi se ne frega!
Avevo pensato anche io di rifare la cablatura... però vedi sopra! ah ah.

Ciao.
Rick.
